직렬 포트 케이블 배선
이 섹션의 지침에 따라 직렬 포트 모듈의 케이블 배선 방법을 알아보십시오.
주
커넥터 간 연결: 1↔1, 2↔2, 3↔3, ... n↔n
Cable PN 또는 FRU PN은 케이블에 부착된 레이블에서 확인 가능합니다.
케이블을 배선할 때 모든 케이블이 해당 케이블 가이드 및 케이블 클립을 통해 적절하게 배선되었는지 확인하십시오.

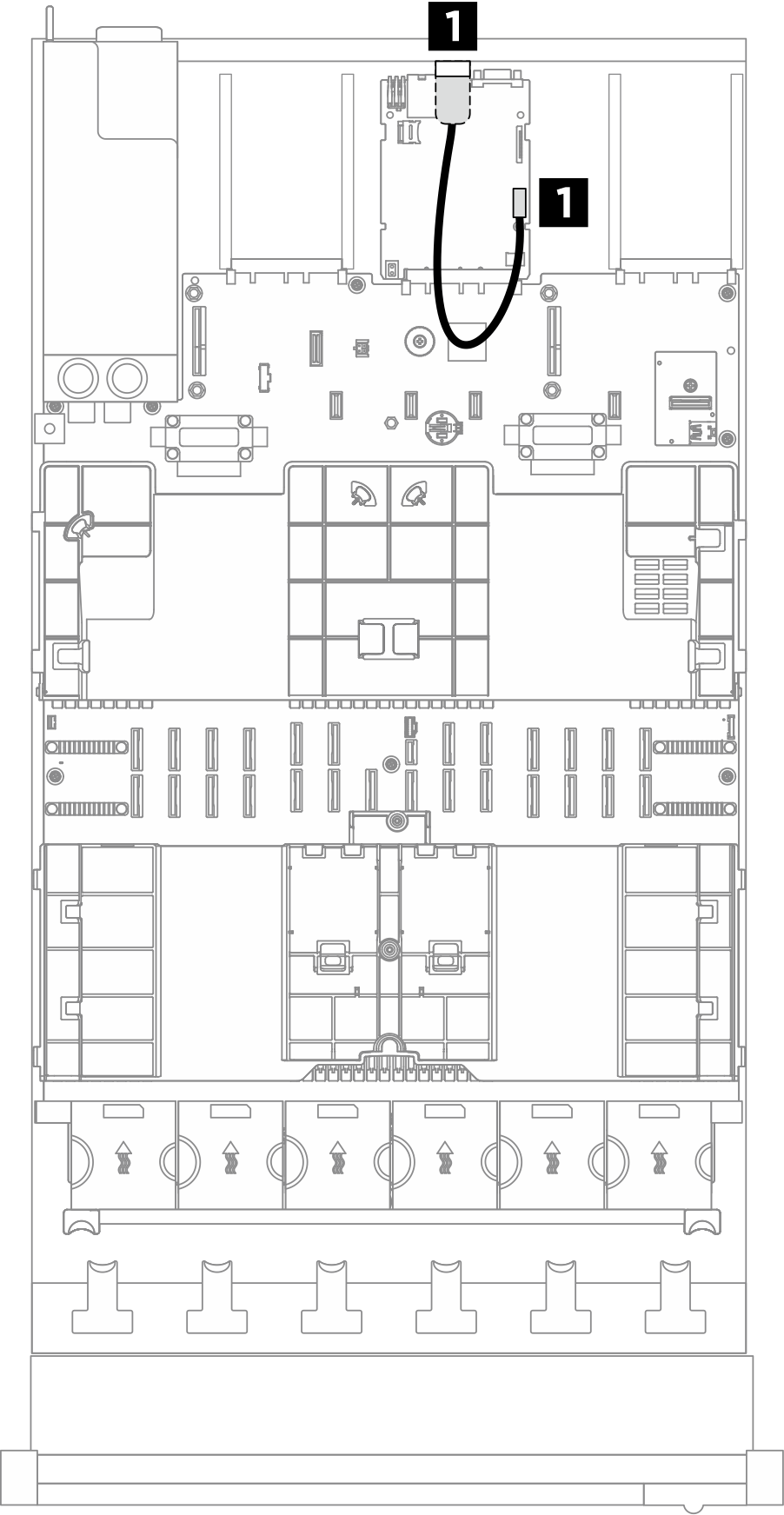

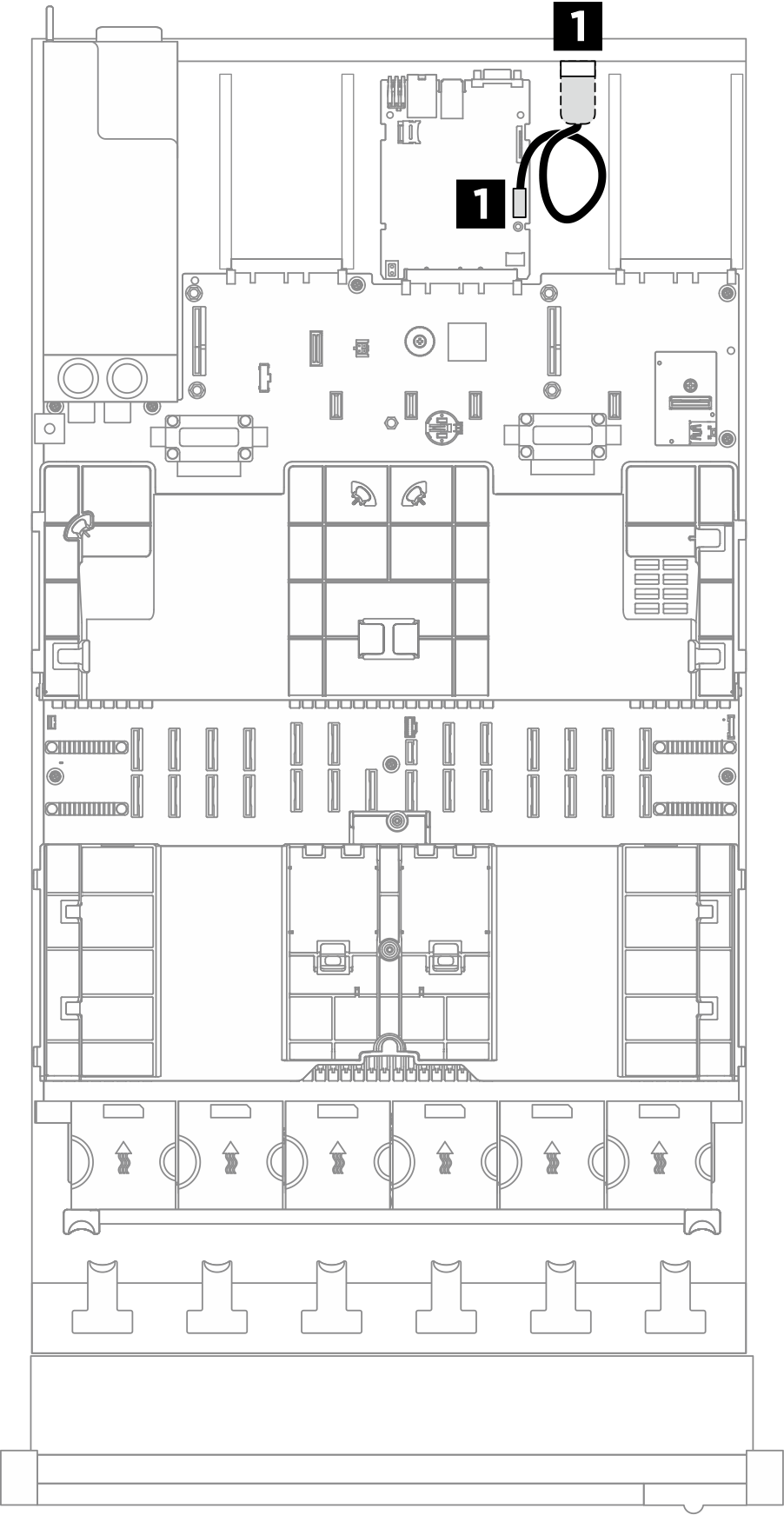

그림 1. PCIe 라이저 3개가 지원되는 서버 모델의 직렬 포트 모듈 케이블 배선  | 그림 2. PCIe 라이저 4개가 지원되는 서버 모델의 직렬 포트 모듈 케이블 배선  |
| 시작(시스템 보드 어셈블리) | 끝 | 케이블 |
|---|---|---|
| 1 직렬 포트 커넥터 | 1 직렬 포트 모듈 | 2x6p - COM 포트(220mm) |
