Cheminement des câbles du port série

Suivez les instructions de la présente section pour en savoir plus sur le cheminement des câbles du module de port série.

Remarque

  • Connexions entre les connecteurs : 1↔1, 2↔2, 3↔3, ... n↔n

  • Le Cable PN ou FRU PN se trouve sur l’étiquette apposée sur le câble.

  • Lorsque vous acheminez les câbles, assurez-vous que tous les câbles sont acheminés correctement grâce aux guide-câbles et aux clips de fixation correspondants.

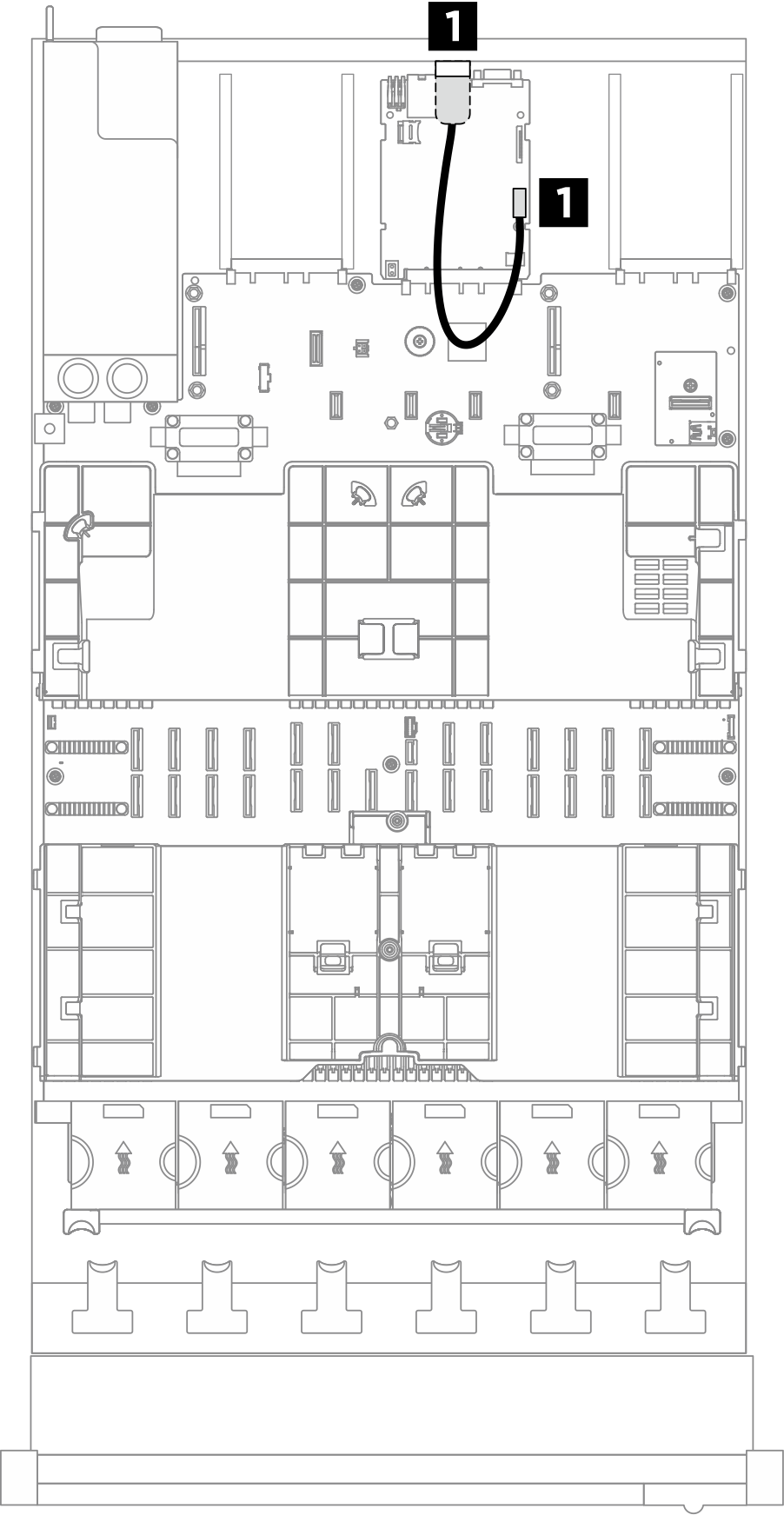

Figure 1. Cheminement des câbles du module de port série pour le modèle de serveur doté de trois cartes mezzanines PCIe
Serial port module cable routing for server model with three PCIe risers

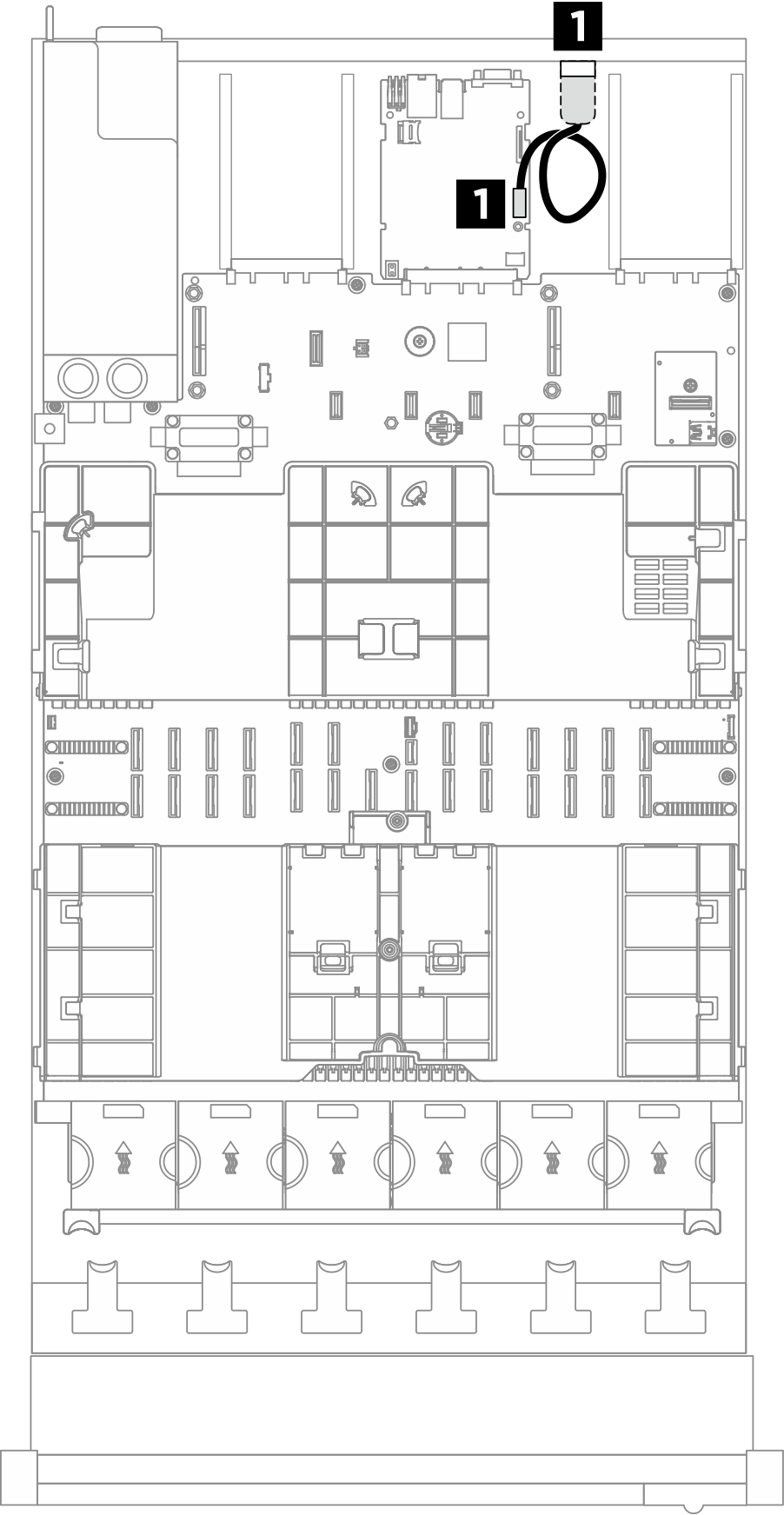

Figure 2. Cheminement des câbles du module de port série pour le modèle de serveur doté de quatre cartes mezzanines PCIe
Serial port module cable routing for server model with four PCIe risers
De (bloc carte mère)VersCâble
1 Connecteur de port série1 Module de port série2x6p vers port COM (220 mm)
