Cheminement des câbles du fond de panier d’unité de 2,5 pouces
Cette section vous permet de comprendre le cheminement des câbles du fond de panier d’unité de 2,5 pouces.
Connexions entre les connecteurs : 1↔1, 2↔2, 3↔3, ... n↔n
Le Cable PN ou FRU PN se trouve sur l’étiquette apposée sur le câble.
Lorsque vous acheminez les câbles, assurez-vous que tous les câbles sont acheminés correctement grâce aux guide-câbles et aux clips de fixation correspondants.
Les illustrations de la présente section utilisent la carte mezzanine PCIe HL comme exemple pour les cartes mezzanines PCIe 1 et 3 ; le cheminement est identique pour la carte mezzanine PCIe FL.
Lorsqu’un adaptateur HBA/RAID n’est installé, les fonds de panier AnyBay sont utilisés comme des fonds de panier NVMe.

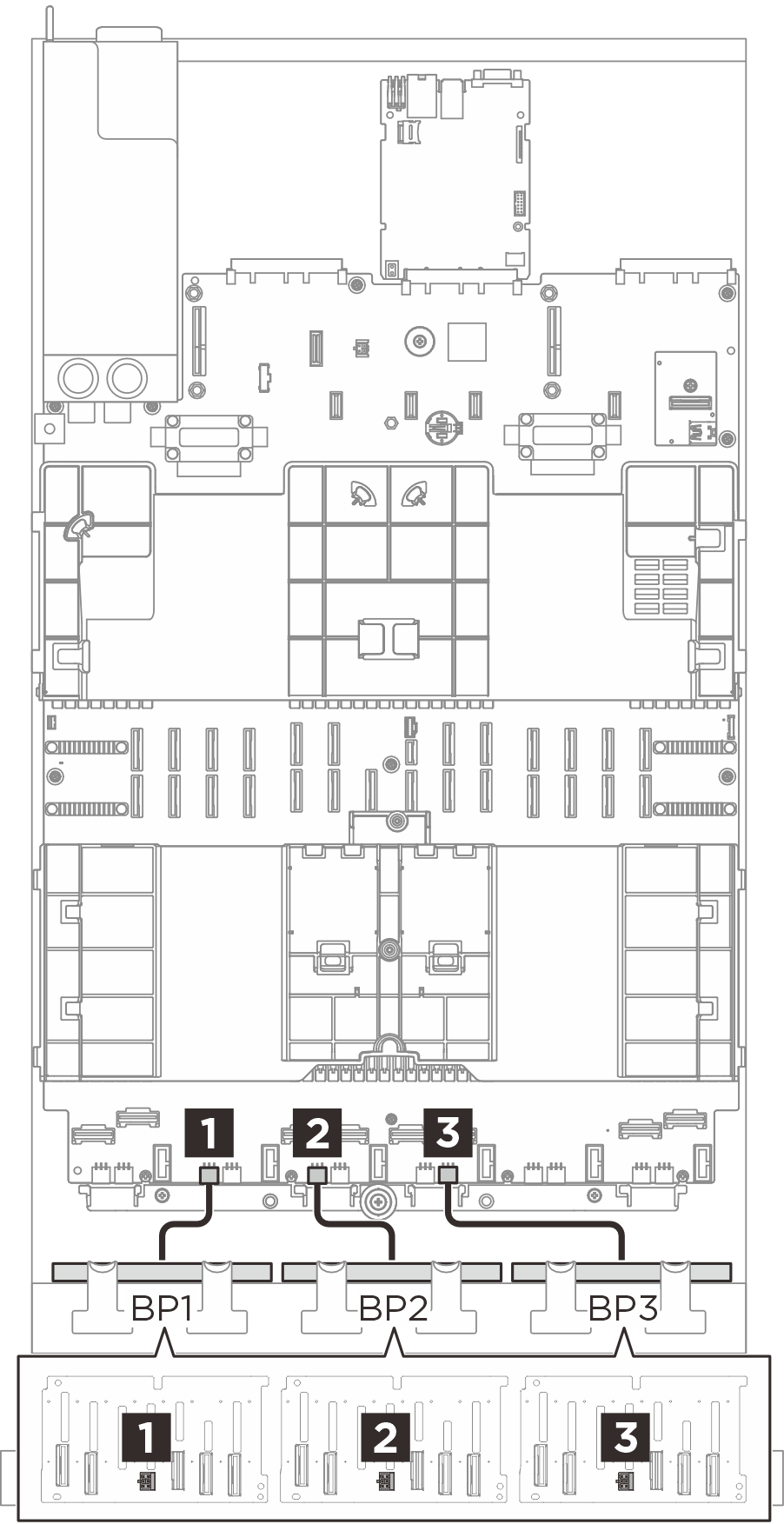

Cheminement des câbles d'alimentation
 |
| De (Fond de panier) | Vers (bloc carte mère) | Câble |
|---|---|---|
1 Fond de panier 1 : Alimentation | 1 BP3 PWR | 6P+6S vers 6P+6S (150 mm) |
2 BP2 : PWR | 2 BP5 PWR | 6P+6S vers 6P+6S (150 mm) |
3 Fond de panier 3 : Alimentation | 3 BP8 PWR | 6P+6S vers 6P+6S (150 mm) |
Cheminement des câbles NVMe

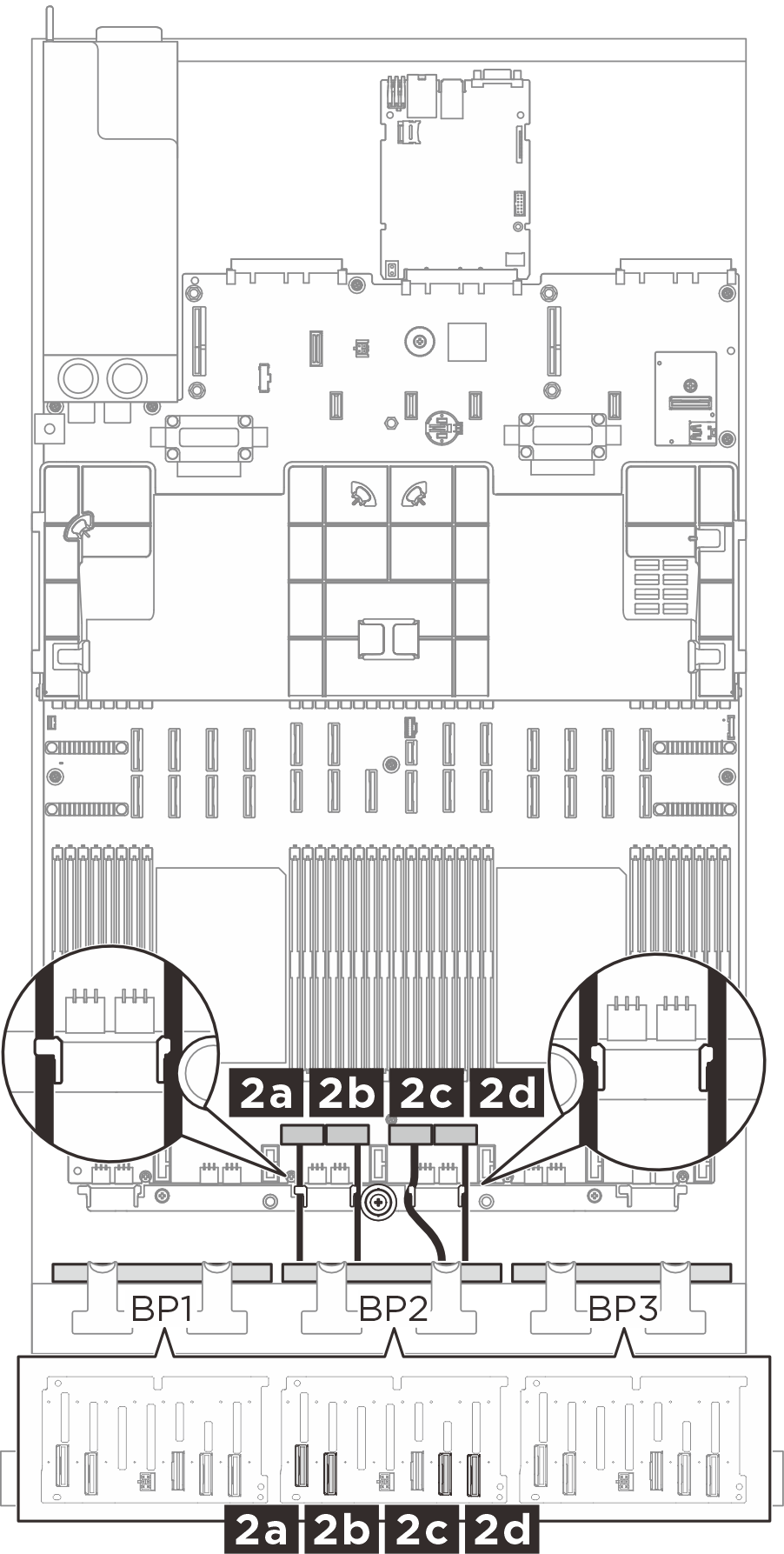

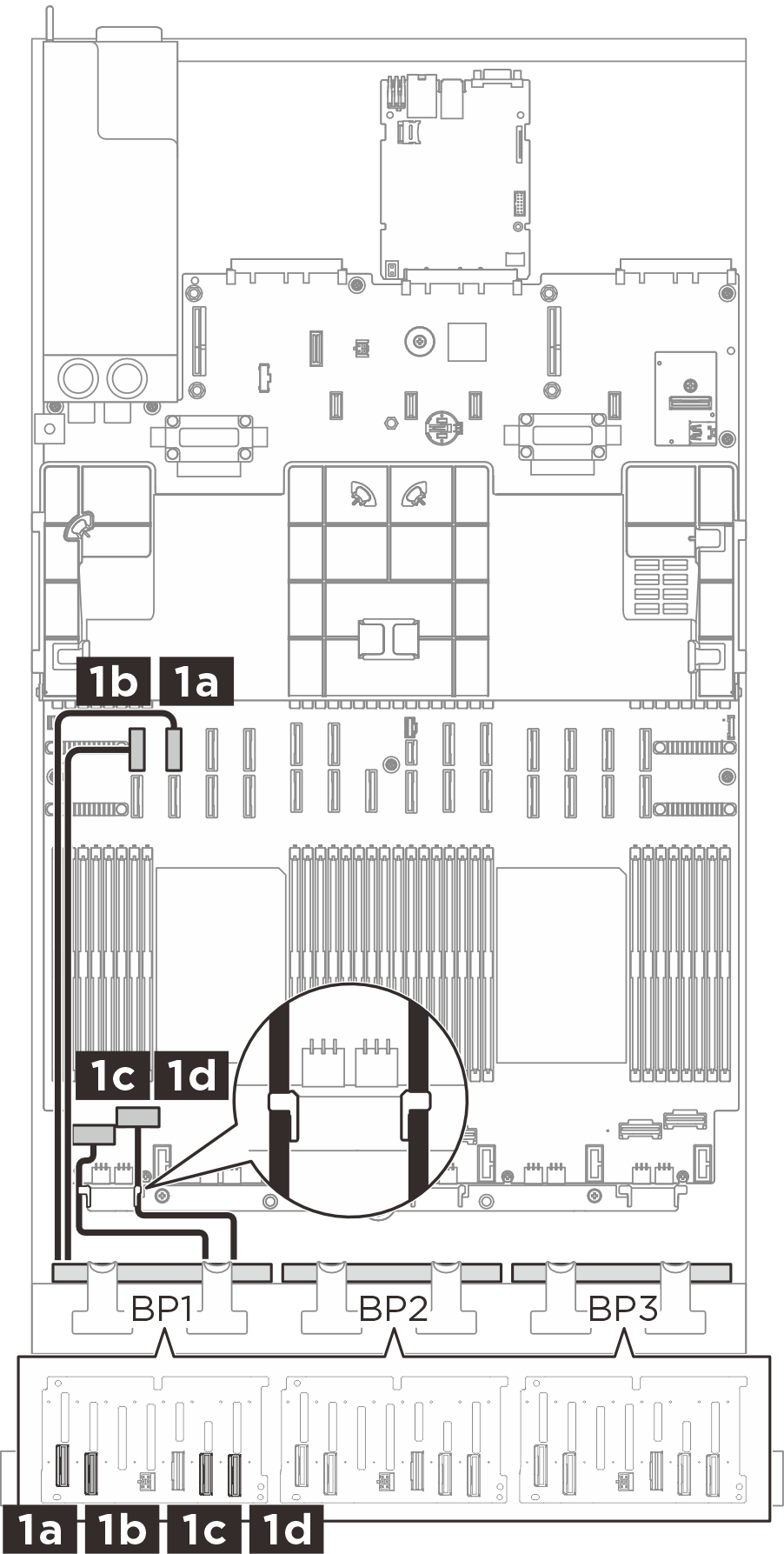

| Cheminement des câbles du BP NVMe 1 | Cheminement des câbles du BP NVMe 2 | Cheminement des câbles du BP NVMe 3 |
|---|---|---|
 |  |  |
| De (Fond de panier) | Vers (bloc carte mère) | Câble |
|---|---|---|
| 1a BP1 : NVMe 0-1 | 1a NVMe 10 | MCIO x8 vers MCIO x8 (420 mm) |
| 1b BP1 : NVMe 2-3 | 1b NVMe 9 | MCIO x8 vers MCIO x8 (420 mm) |
| 1c BP1 : NVMe 4-5 | 1c NVMe 1 | Swift x8 vers MCIO x8 (150 mm) |
| 1d BP1 : NVMe 6-7 | 1d NVMe 2 | Swift x8 vers MCIO x8 (150 mm) |
| 2a BP2 : NVMe 0-1 | 2a NVMe 3 | Swift x8 vers MCIO x8 (150 mm) |
| 2b BP2 : NVMe 2-3 | 2b NVMe 4 | Swift x8 vers MCIO x8 (150 mm) |
| 2c BP2 : NVMe 4-5 | 2c NVMe 5 | Swift x8 vers MCIO x8 (150 mm) |
| 2d BP2 : NVMe 6-7 | 2d NVMe 6 | Swift x8 vers MCIO x8 (150 mm) |
| 3a BP3 : NVMe 0-1 | 3a NVMe 7 | Swift x8 vers MCIO x8 (150 mm) |
| 3b BP3 : NVMe 2-3 | 3b NVMe 8 | Swift x8 vers MCIO x8 (150 mm) |
| 3c BP3 : NVMe 4-5 | 3c NVMe 12 | MCIO x8 vers MCIO x8 (420 mm) |
| 3d BP3 : NVMe 6-7 | 3d NVMe 11 | MCIO x8 vers MCIO x8 (420 mm) |

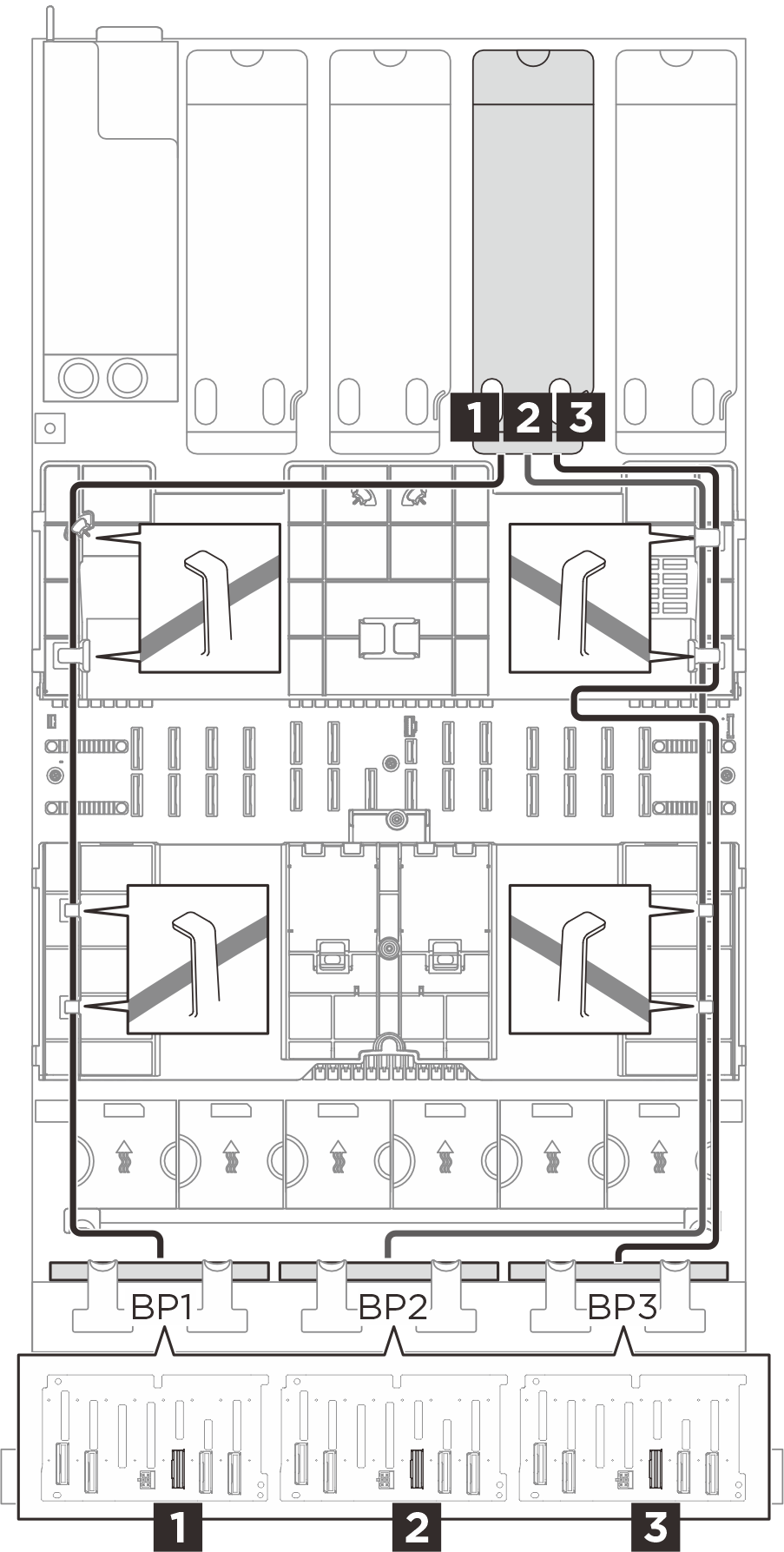

Cheminement des câbles SAS/SATA (trois cartes mezzanines)
En fonction de l’emplacement de l’adaptateur, sélectionnez le plan de cheminement du câble SAS/SATA correspondant dans le tableau suivant.

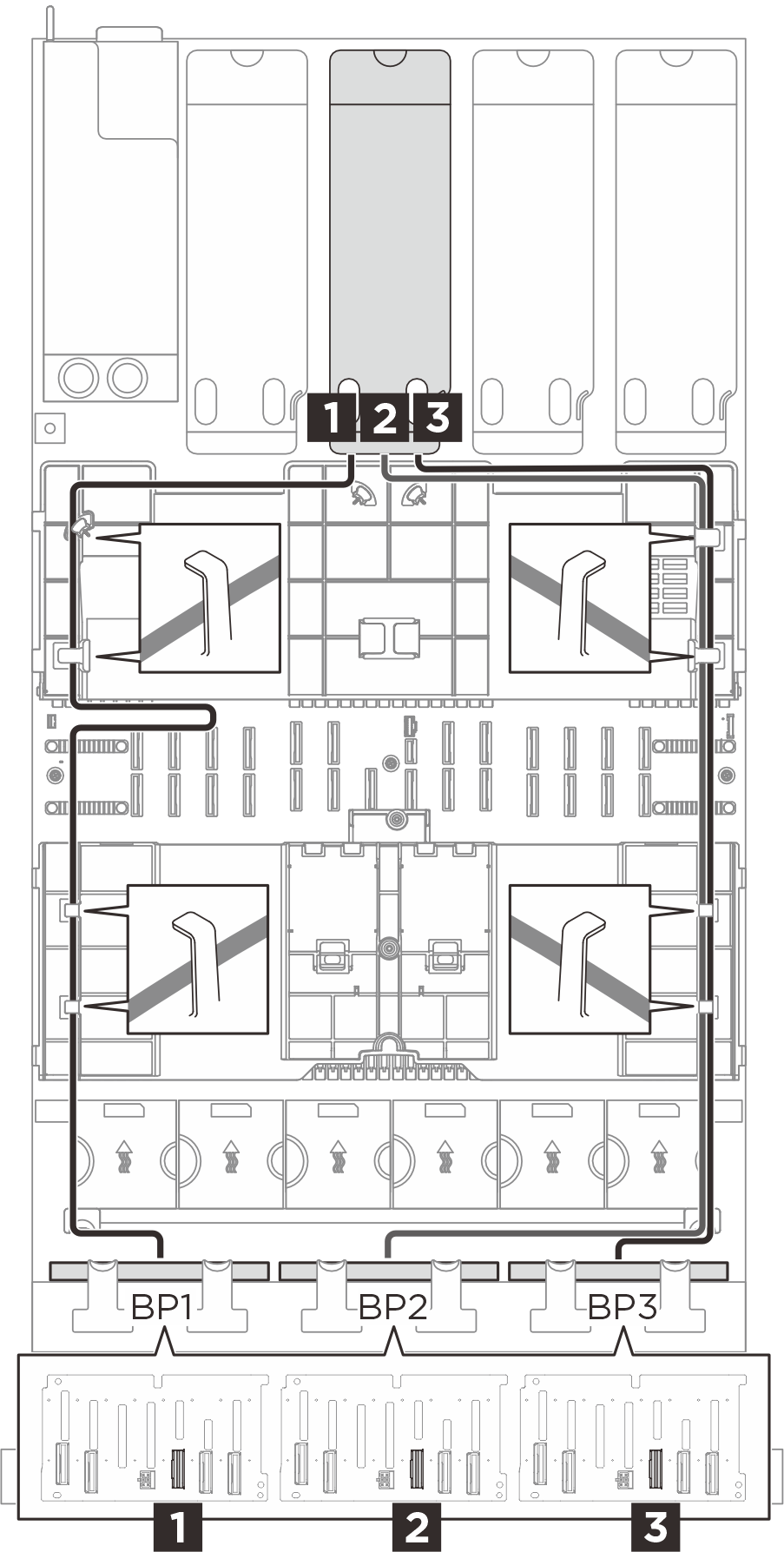

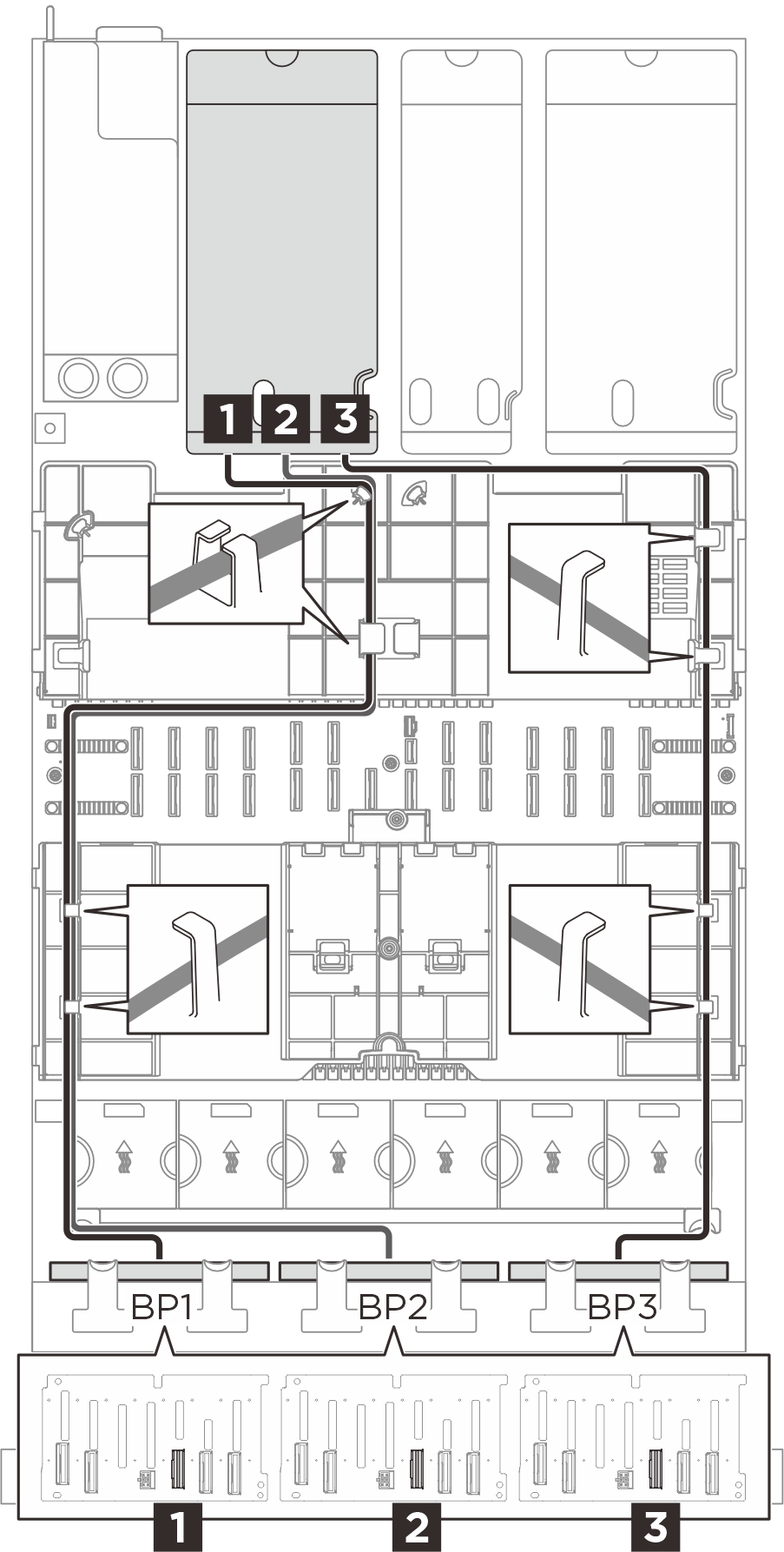

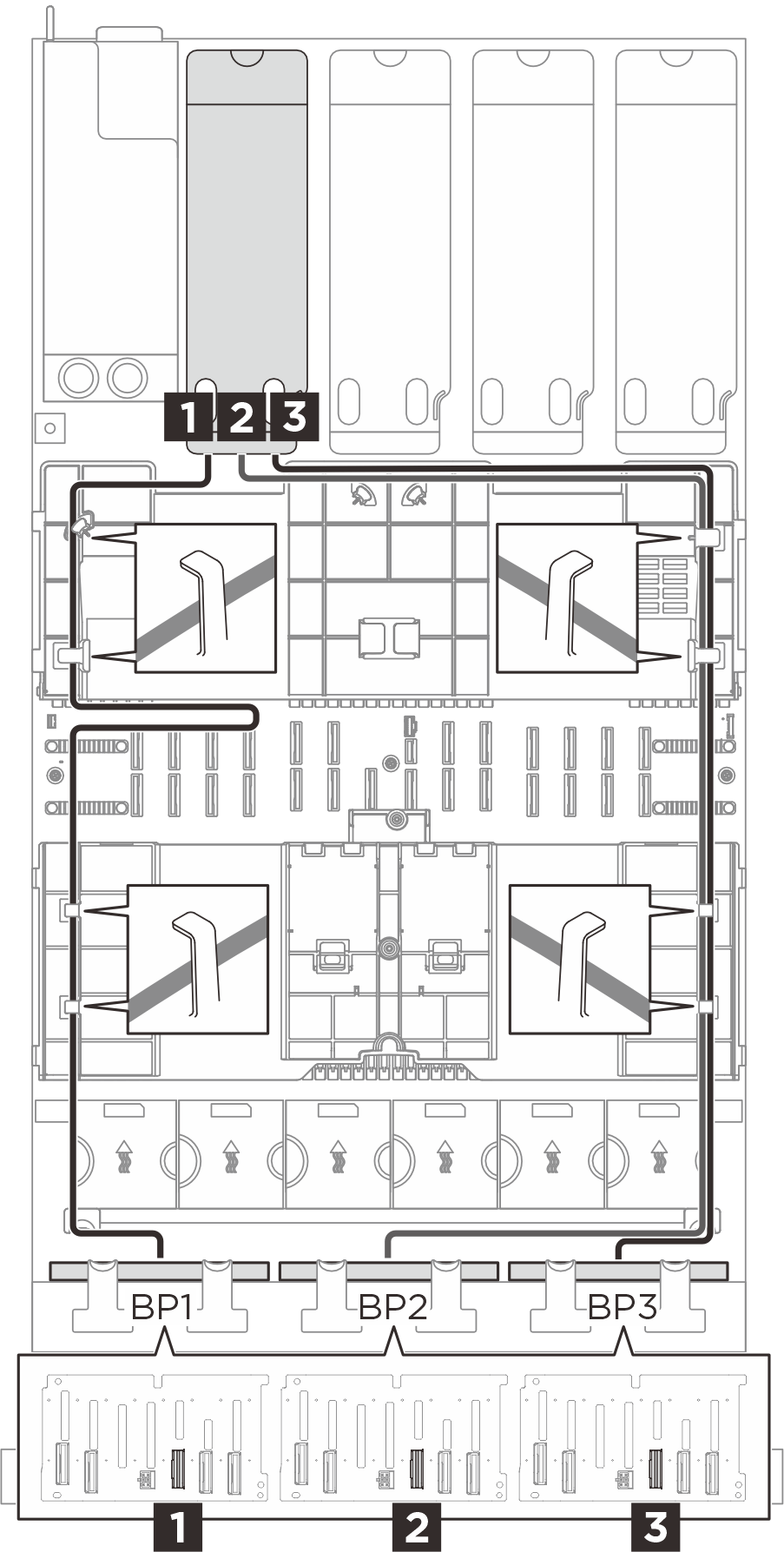

| Cheminement des câbles SAS/SATA vers le bloc mezzanine 3 | Cheminement des câbles SAS/SATA vers le bloc mezzanine 2 | Cheminement des câbles SAS/SATA vers le bloc mezzanine 1 |
|---|---|---|
 |  |  |
| De (Fond de panier) | Vers (adaptateur HBA/RAID) | Câble |
|---|---|---|
| 1 Fond de panier 1 : SAS | 1
|
|
| 2 Fond de panier 2 : SAS | 2
|
|
| 3 Fond de panier 3 : SAS | 3
|
|
Cheminement des câbles SAS/SATA (quatre cartes mezzanines)
En fonction de l’emplacement de l’adaptateur, sélectionnez le plan de cheminement du câble SAS/SATA correspondant dans le tableau suivant.

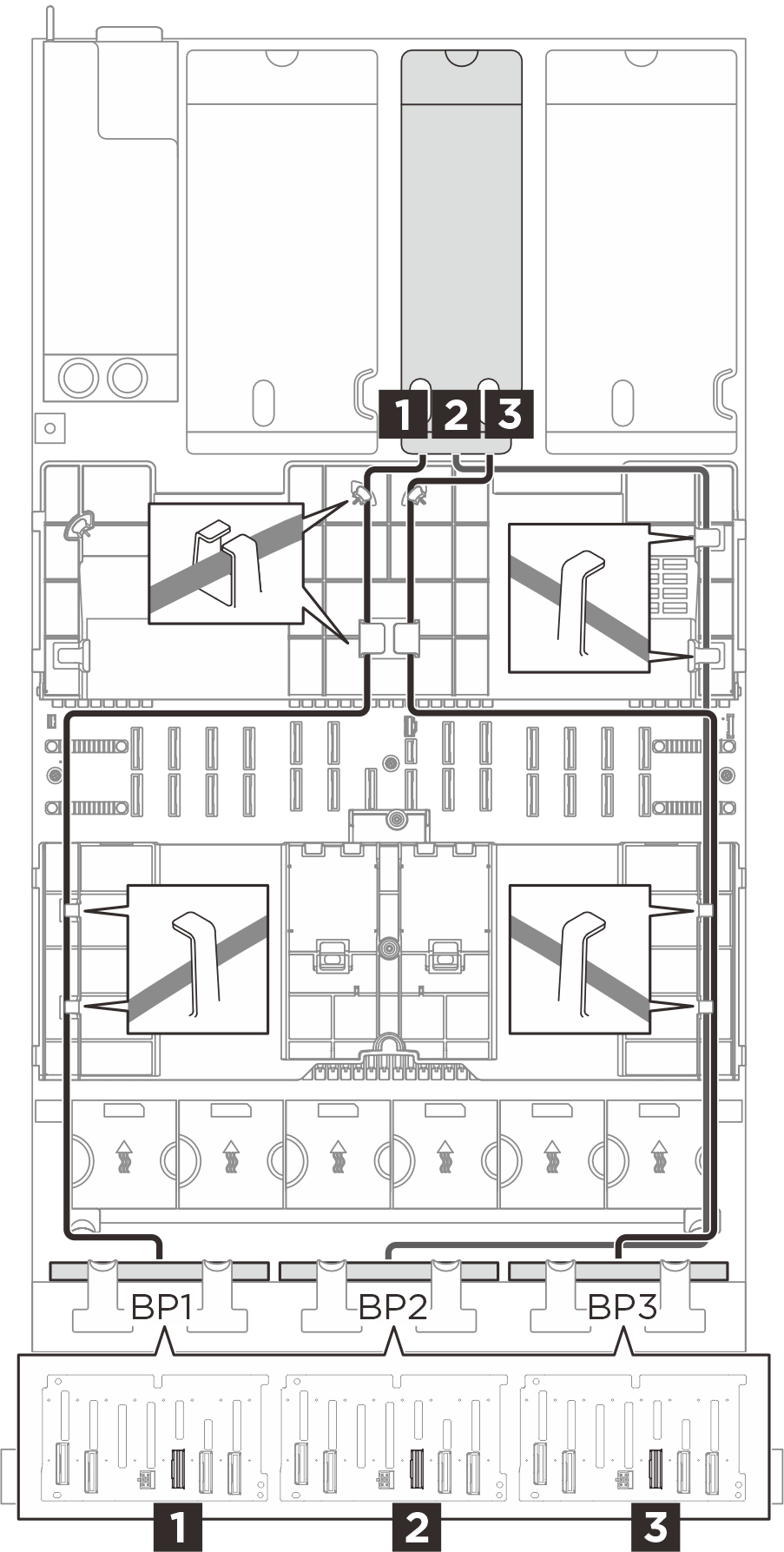

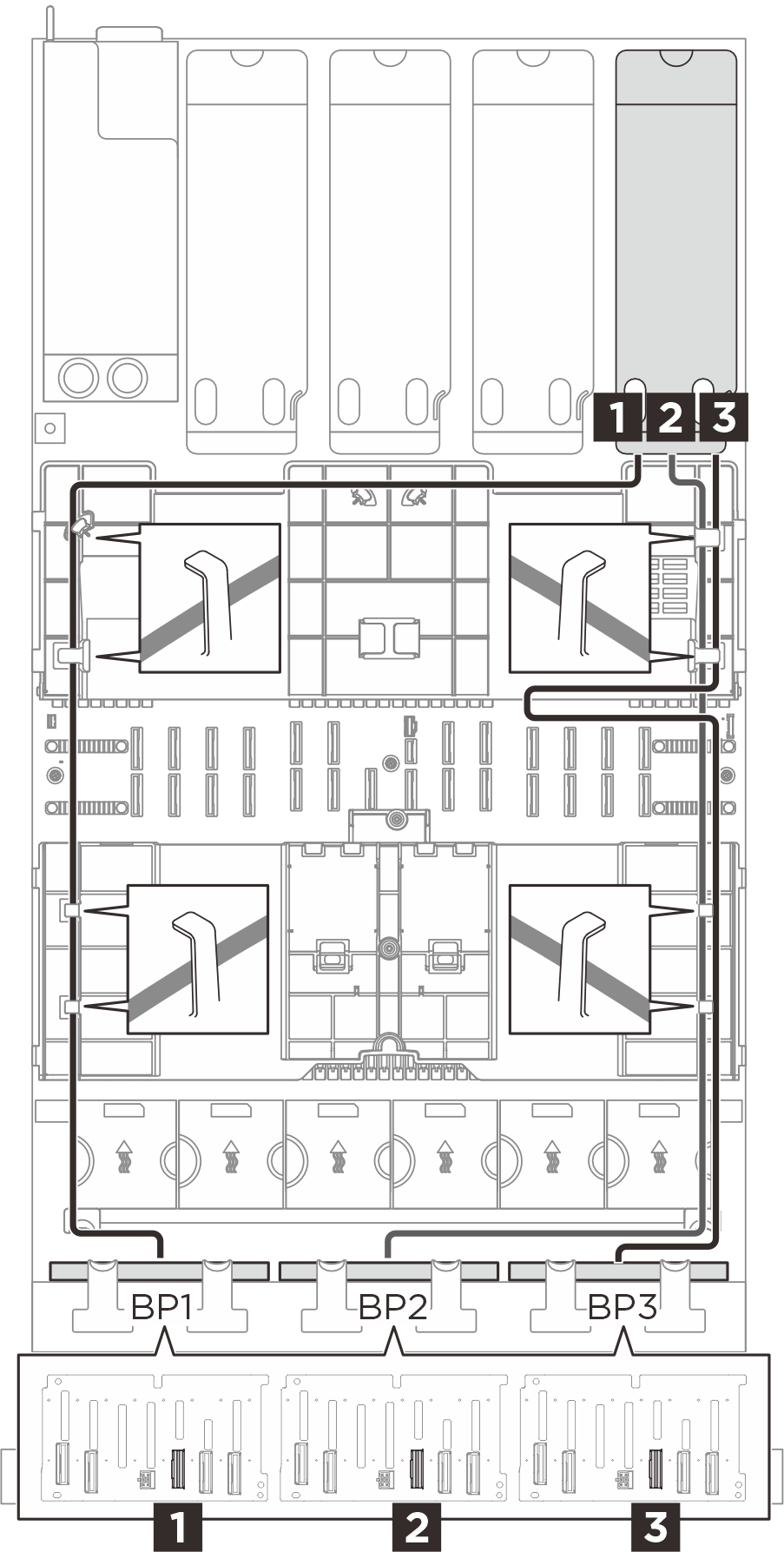

| Cheminement des câbles SAS/SATA vers le bloc mezzanine A | Cheminement des câbles SAS/SATA vers le bloc mezzanine B |
|---|---|
 |  |
| Cheminement des câbles SAS/SATA vers le bloc mezzanine C | Cheminement des câbles SAS/SATA vers le bloc mezzanine D |
 |  |
| De (Fond de panier) | Vers (adaptateur HBA/RAID) | Câble |
|---|---|---|
| 1 Fond de panier 1 : SAS | 1
|
|
| 2 Fond de panier 2 : SAS | 2
|
|
| 3 Fond de panier 3 : SAS | 3
|
|
