Cheminement des câbles du fond de panier E3.S
La présente section décrit le cheminement des câbles du fond de panier E3.S.
Connexions entre les connecteurs : 1↔1, 2↔2, 3↔3, ... n↔n
Le Cable PN ou FRU PN se trouve sur l’étiquette apposée sur le câble.
Lorsque vous acheminez les câbles, assurez-vous que tous les câbles sont acheminés correctement grâce aux guide-câbles et aux clips de fixation correspondants.

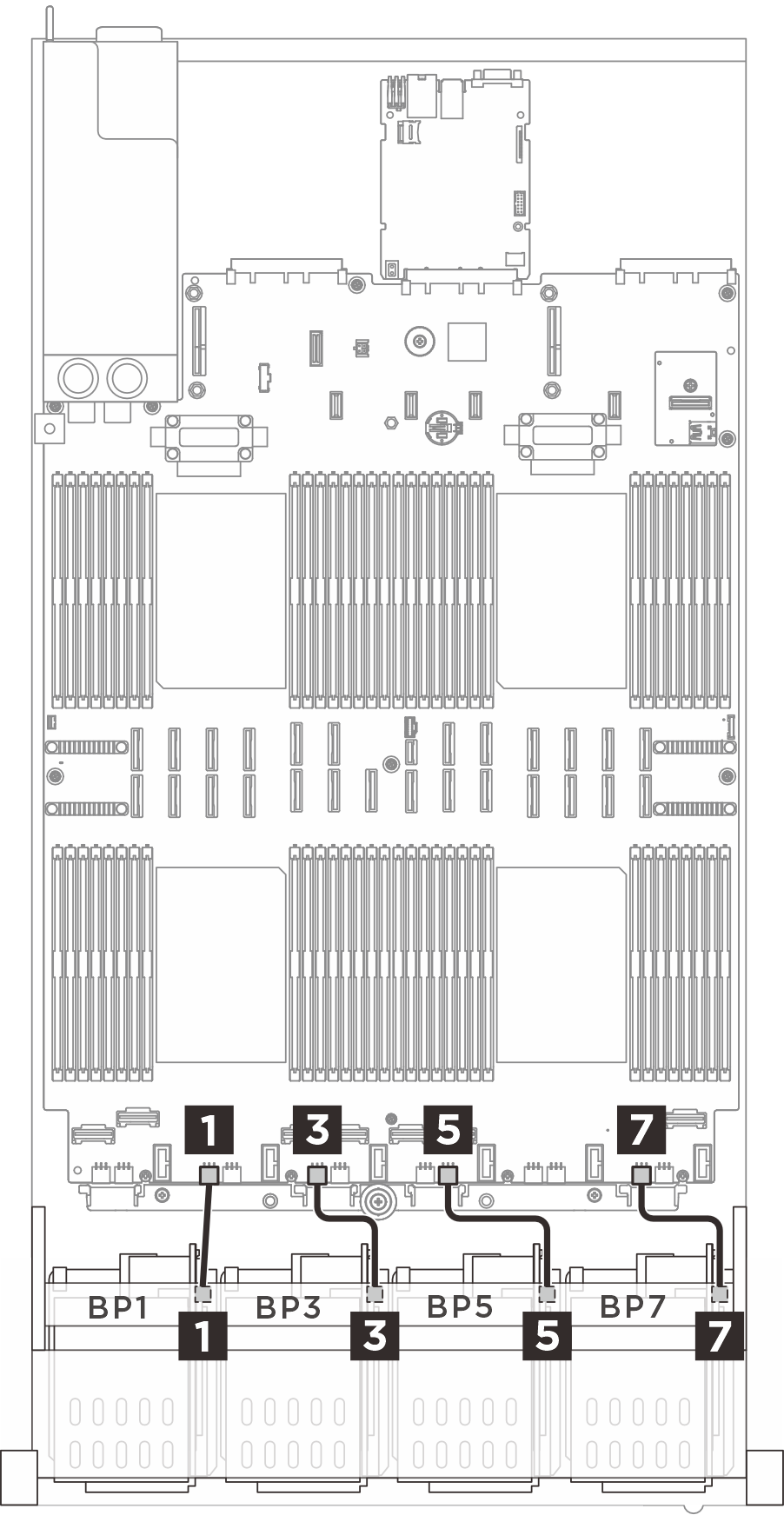

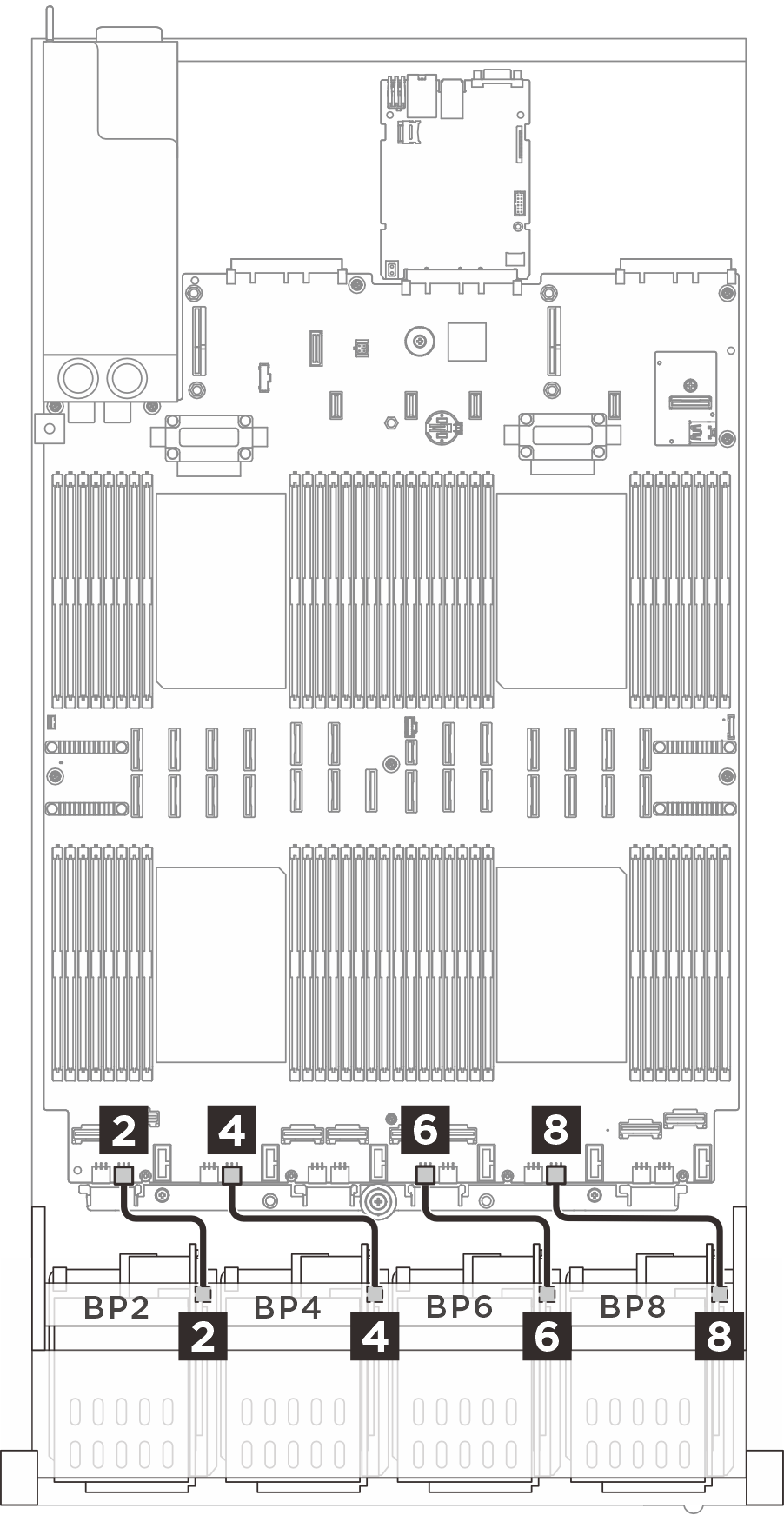

Cheminement des câbles d'alimentation
 |  |
| De (Fond de panier) | Vers (bloc carte mère) | Câble |
|---|---|---|
1 Fond de panier 1 : Alimentation | 1 BP3 PWR | 6P+6S vers 6P+6S (150 mm) |
2 BP2 : PWR | 2 BP2 PWR | 6P+6S vers 6P+6S (150 mm) |
3 Fond de panier 3 : Alimentation | 3 BP5 PWR | 6P+6S vers 6P+6S (150 mm) |
4 BP4 : PWR | 4 BP4 PWR | 6P+6S vers 6P+6S (150 mm) |
5 BP5 : PWR | 5 BP8 PWR | 6P+6S vers 6P+6S (150 mm) |
6 BP6 : PWR | 6 BP7 PWR | 6P+6S vers 6P+6S (150 mm) |
7 BP7 : PWR | 7 BP11 PWR | 6P+6S vers 6P+6S (150 mm) |
8 BP8 : PWR | 8 BP10 PWR | 6P+6S vers 6P+6S (150 mm) |

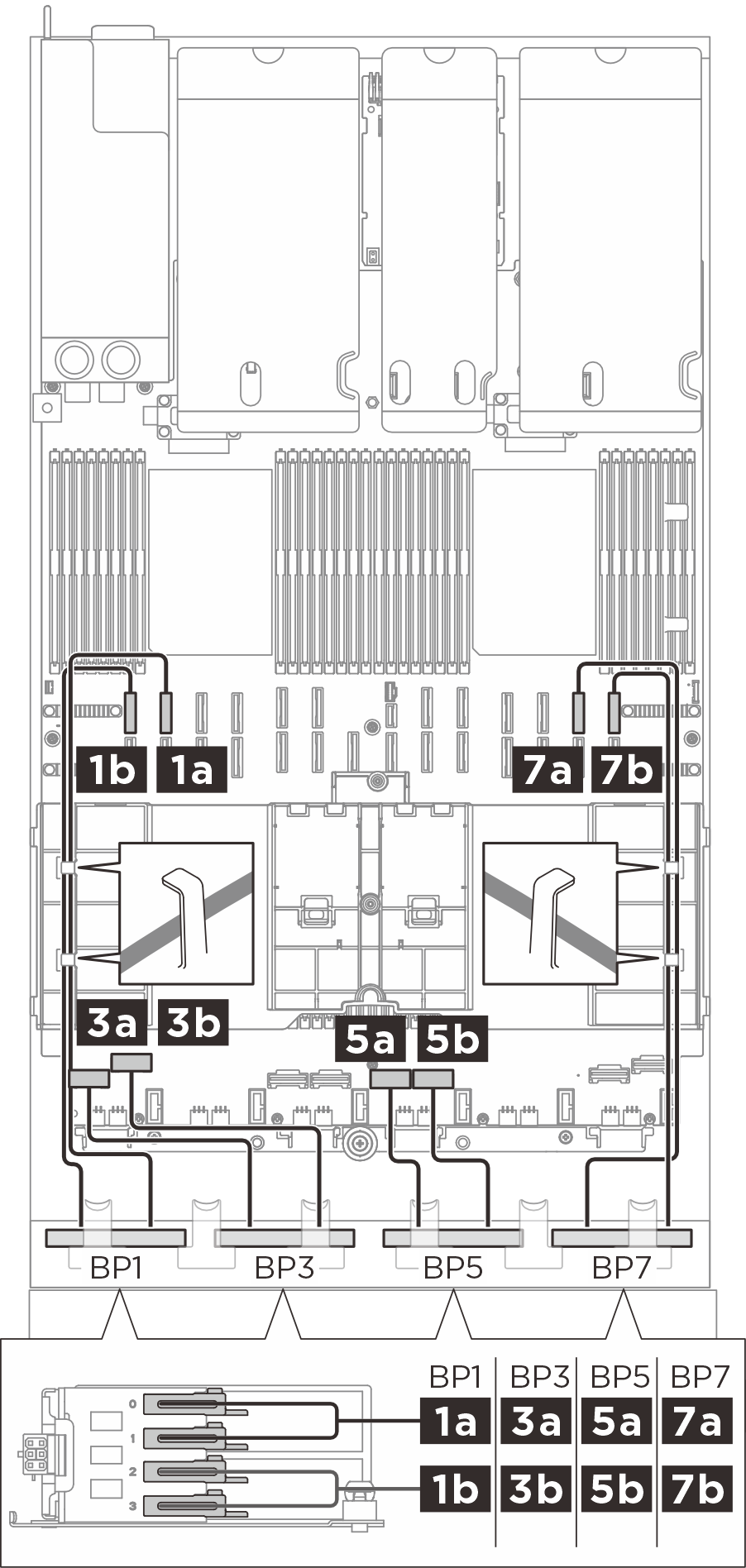

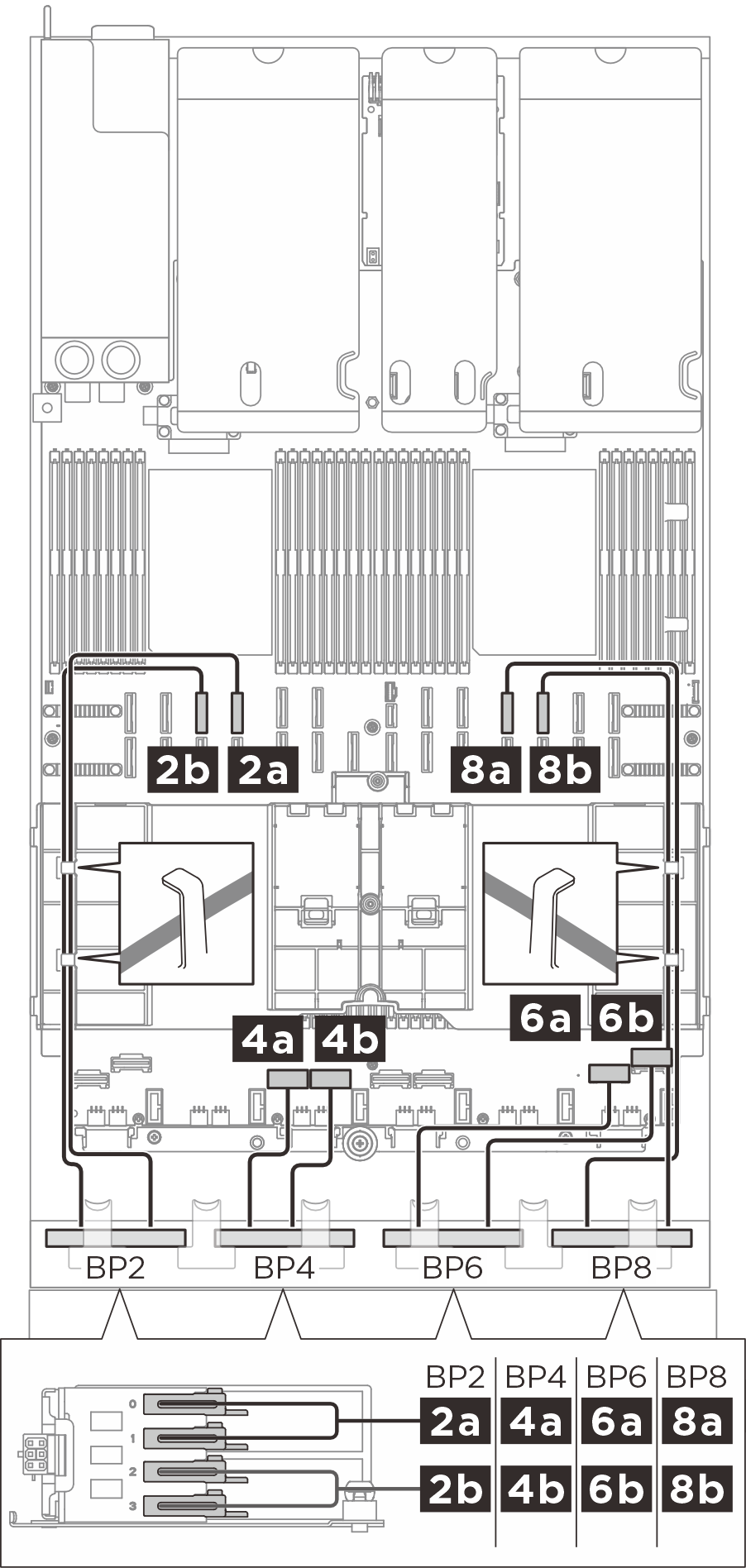

Cheminement des câbles de signal E3.S 1T
 |  |
| De (Fond de panier) | Vers (bloc carte mère) | Câble |
|---|---|---|
1a BP1 : baie 0, baie 1 | 1a NVMe 10 | MCIO x8 vers Z-link 1C*2 (500 mm) |
1b BP1 : baie 2, baie 3 | 1b NVMe 9 | MCIO x8 vers Z-link 1C*2 (500 mm) |
2a BP2 : baie 0, baie 1 | 2a NVMe 14 | MCIO x8 vers Z-link 1C*2 (500 mm) |
2b BP2 : baie 2, baie 3 | 2b NVMe 13 | MCIO x8 vers Z-link 1C*2 (500 mm) |
3a BP3 : baie 0, baie 1 | 3a NVMe 1 | Swift x8 vers Z-link 1C*2 (240 mm) |
3b BP3 : baie 2, baie 3 | 3b NVMe 2 | Swift x8 vers Z-link 1C*2 (240 mm) |
4a BP4 : baie 0, baie 1 | 4a NVMe 3 | Swift x8 vers Z-link 1C*2 (240 mm) |
4b BP4 : baie 2, baie 3 | 4b NVMe 4 | Swift x8 vers Z-link 1C*2 (240 mm) |
5a BP5 : baie 0, baie 1 | 5a NVMe 5 | Swift x8 vers Z-link 1C*2 (240 mm) |
5b BP5 : baie 2, baie 3 | 5b NVMe 6 | Swift x8 vers Z-link 1C*2 (240 mm) |
6a BP6 : baie 0, baie 1 | 6a NVMe 7 | Swift x8 vers Z-link 1C*2 (240 mm) |
6b BP6 : baie 2, baie 3 | 6b NVMe 8 | Swift x8 vers Z-link 1C*2 (240 mm) |
7a BP7 : baie 0, baie 1 | 7a NVMe 11 | MCIO x8 vers Z-link 1C*2 (500 mm) |
7b BP7 : baie 2, baie 3 | 7b NVMe 12 | MCIO x8 vers Z-link 1C*2 (500 mm) |
8a BP8 : baie 0, baie 1 | 8a NVMe 15 | MCIO x8 vers Z-link 1C*2 (500 mm) |
8b BP8 : baie 2, baie 3 | 8b NVMe 16 | MCIO x8 vers Z-link 1C*2 (500 mm) |

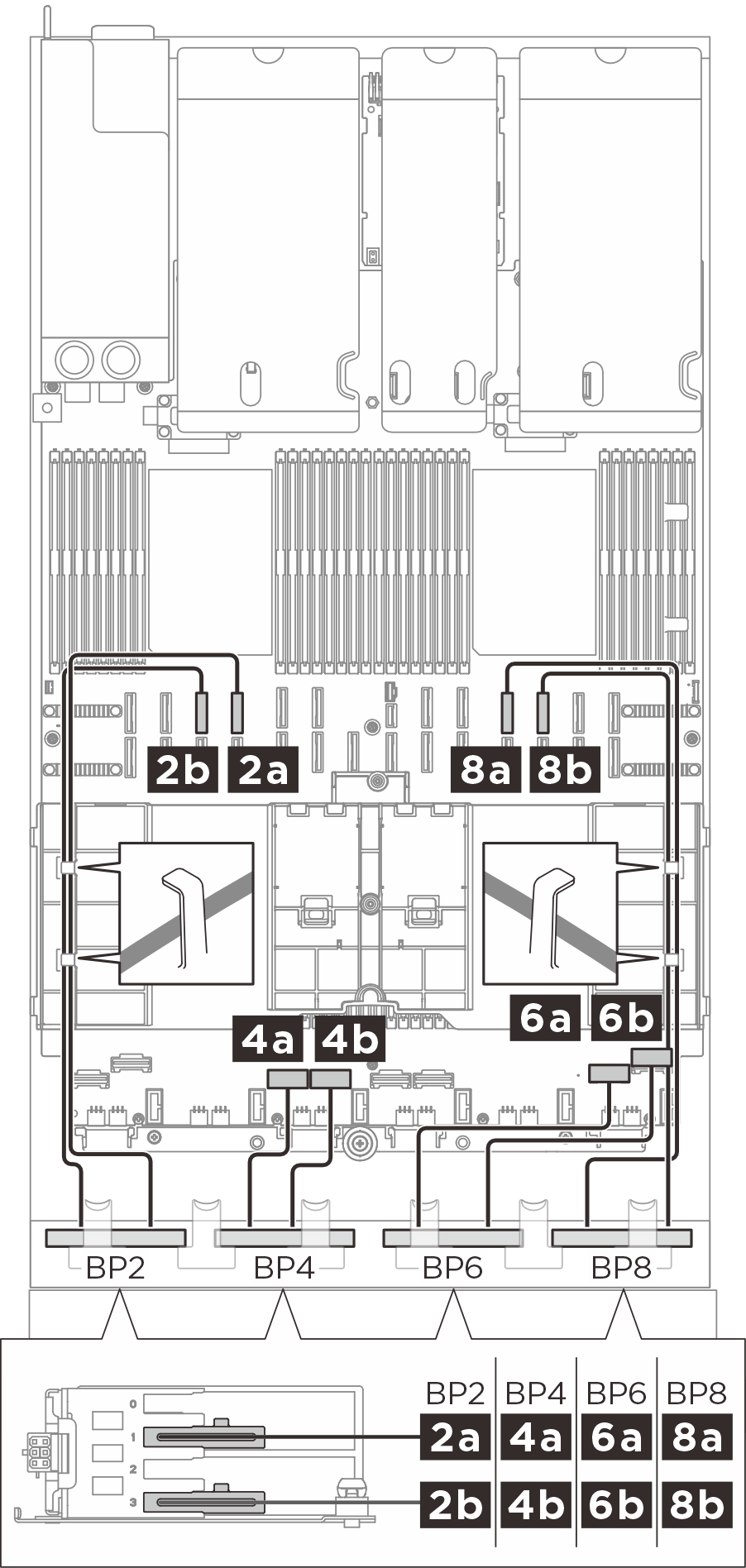

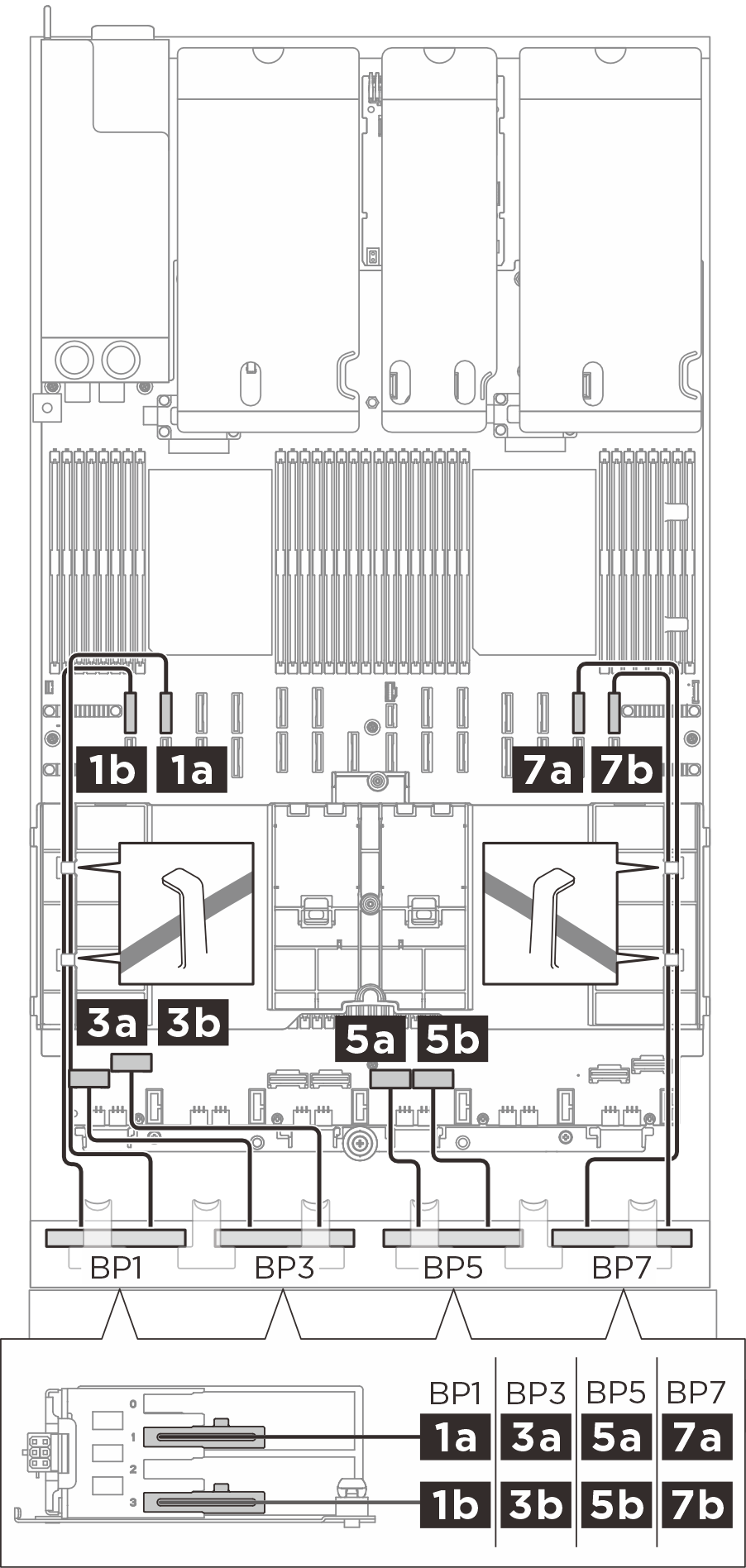

Cheminement des câbles de signal E3.S 2T
 |  |
| De (Fond de panier) | Vers (bloc carte mère) | Câble |
|---|---|---|
1a BP1 : baie 1 | 1a NVMe 10 | MCIO x8 vers Z-link 2C (500 mm) |
1b BP1 : baie 3 | 1b NVMe 9 | MCIO x8 vers Z-link 2C (500 mm) |
2a BP2 : baie 1 | 2a NVMe 14 | MCIO x8 vers Z-link 2C (500 mm) |
2b BP2 : baie 3 | 2b NVMe 13 | MCIO x8 vers Z-link 2C (500 mm) |
3a BP3 : baie 1 | 3a NVMe 1 | Swift x8 vers Z-link 1C*2 (240 mm) |
3b BP3 : baie 3 | 3b NVMe 2 | Swift x8 vers Z-link 1C*2 (240 mm) |
4a BP4 : baie 1 | 4a NVMe 3 | Swift x8 vers Z-link 1C*2 (240 mm) |
4b BP4 : baie 3 | 4b NVMe 4 | Swift x8 vers Z-link 1C*2 (240 mm) |
5a BP5 : baie 1 | 5a NVMe 5 | Swift x8 vers Z-link 1C*2 (240 mm) |
5b BP5 : baie 3 | 5b NVMe 6 | Swift x8 vers Z-link 1C*2 (240 mm) |
6a BP6 : baie 1 | 6a NVMe 7 | Swift x8 vers Z-link 1C*2 (240 mm) |
6b BP6 : baie 3 | 6b NVMe 8 | Swift x8 vers Z-link 1C*2 (240 mm) |
7a BP7 : baie 1 | 7a NVMe 11 | MCIO x8 vers Z-link 2C (500 mm) |
7b BP7 : baie 3 | 7b NVMe 12 | MCIO x8 vers Z-link 2C (500 mm) |
8a BP8 : baie 1 | 8a NVMe 15 | MCIO x8 vers Z-link 2C (500 mm) |
8b BP8 : baie 3 | 8b NVMe 16 | MCIO x8 vers Z-link 2C (500 mm) |
