Instradamento dei cavi del backplane E3.S

Utilizzare questa sezione per comprendere l'instradamento dei cavi per il backplane E3.S.

Prima di instradare i cavi per i backplane E3.S, rimuovere le ventole e il relativo alloggiamento. Vedere Rimozione di una ventola e Rimozione dell'alloggiamento della ventola.

Nota
  • Connessioni tra i connettori; 11, 22, 33, ... nn

  • L'Cable PN o l'FRU PN è disponibile sull'etichetta fissata al cavo.

  • Quando si instradano i cavi, verificare che tutti i cavi siano instradati correttamente attraverso le guide dei cavi e i fermacavi corrispondenti.

Instradamento dei cavi di alimentazione

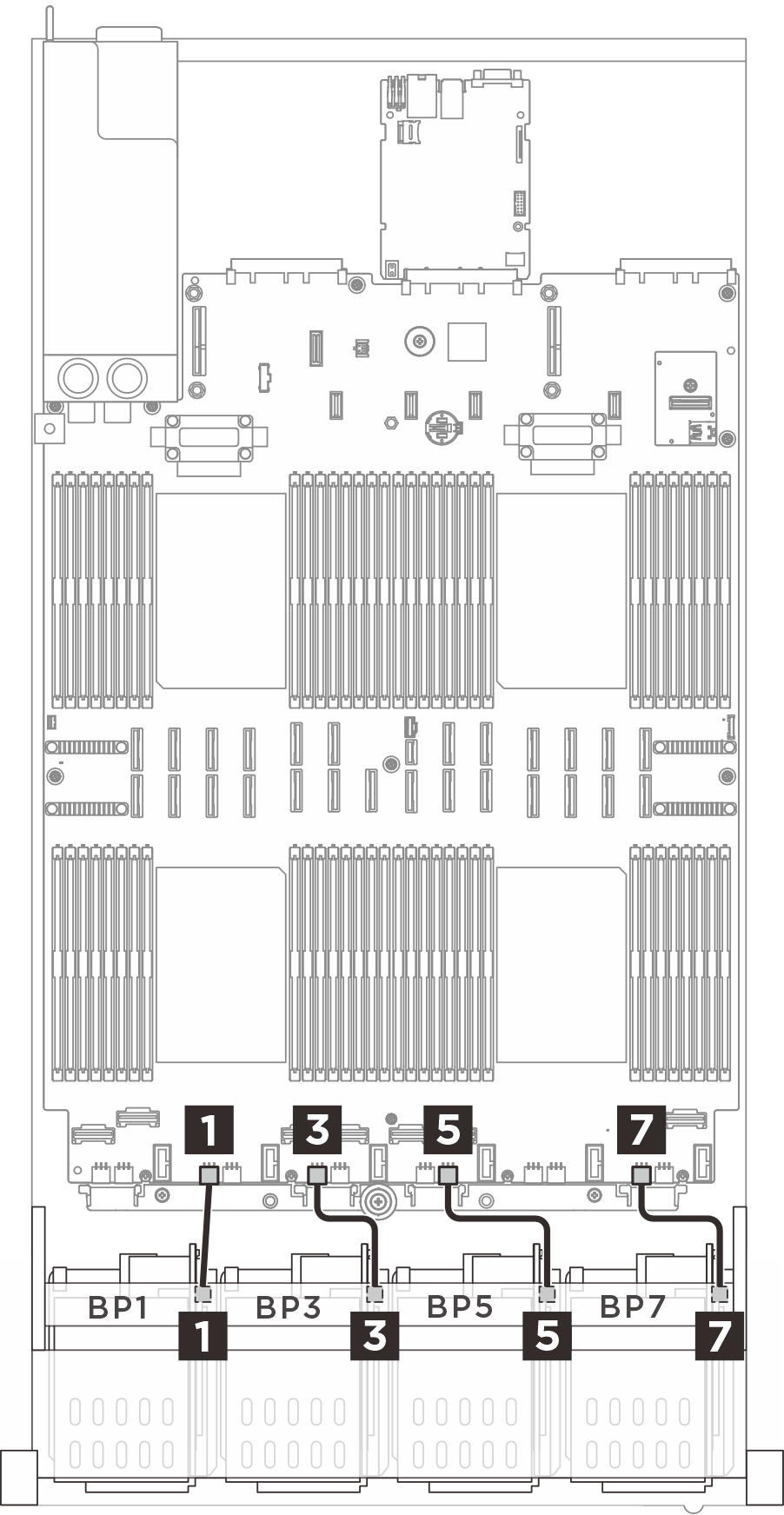

BP 1/3/5/7 power cable routing

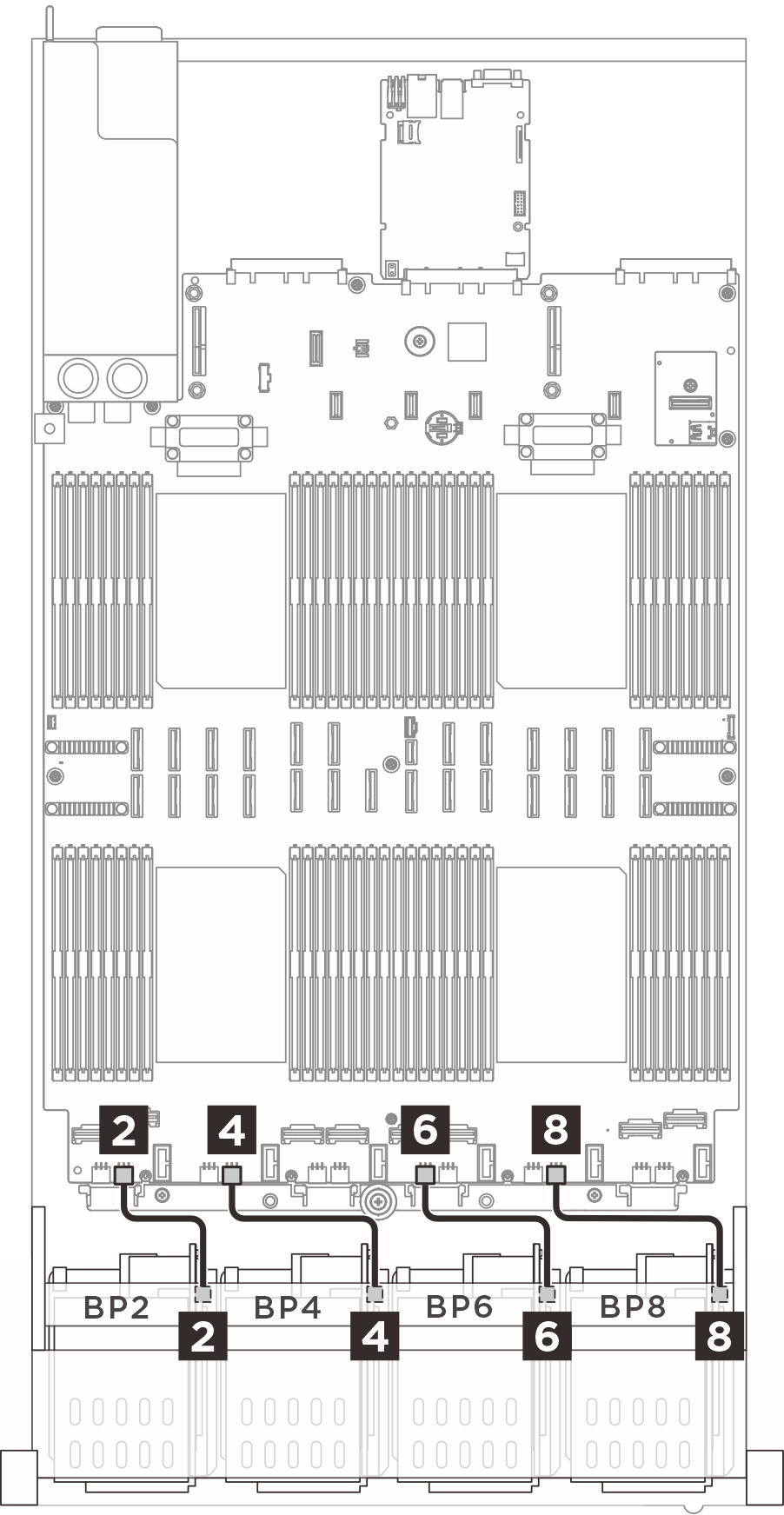

BP 2/4/6/8 power cable routing
Da (backplane)A (assieme della scheda di sistema)Cavo

1 BP1: PWR

1 BP3 PWR

Da 6P+6S a 6P+6S (150 mm)

2 BP2: PWR

2 BP2 PWR

Da 6P+6S a 6P+6S (150 mm)

3 BP3: PWR

3 BP5 PWR

Da 6P+6S a 6P+6S (150 mm)

4 BP4: PWR

4 BP4 PWR

Da 6P+6S a 6P+6S (150 mm)

5 BP5: PWR

5 BP8 PWR

Da 6P+6S a 6P+6S (150 mm)

6 BP6: PWR

6 BP7 PWR

Da 6P+6S a 6P+6S (150 mm)

7 BP7: PWR

7 BP11 PWR

Da 6P+6S a 6P+6S (150 mm)

8 BP8: PWR

8 BP10 PWR

Da 6P+6S a 6P+6S (150 mm)

Instradamento dei cavi di segnale E3.S 1T

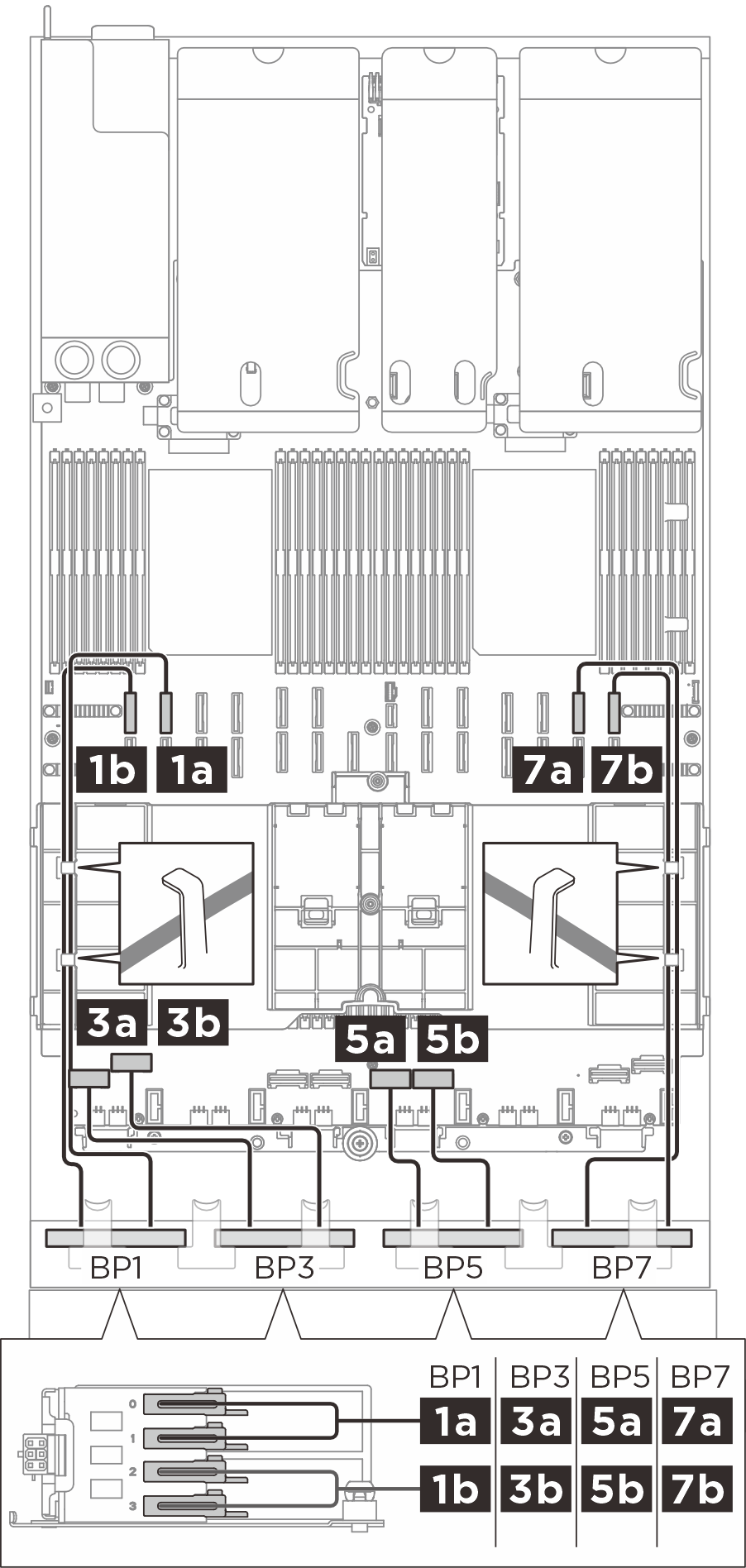

BP 1/3/5/7 signal cable routing

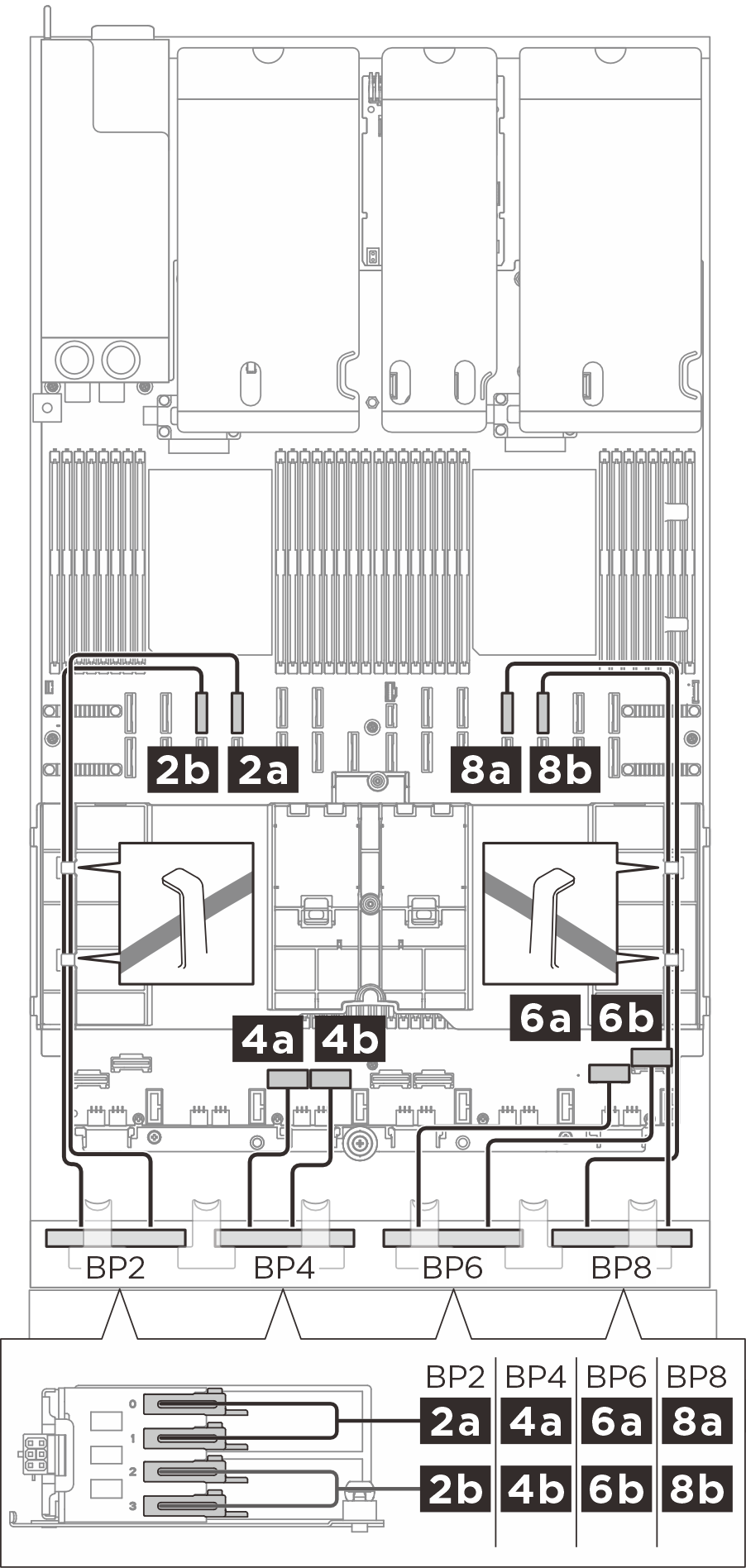

BP 2/4/6/8 signal cable routing
Da (backplane)A (assieme della scheda di sistema)Cavo

1a BP1: vano 0, vano 1

1a NVMe 10

Da MCIO x8 a Z-link 1C*2 (500 mm)

1b BP1: vano 2, vano 3

1b NVMe 9

Da MCIO x8 a Z-link 1C*2 (500 mm)

2a BP2: vano 0, vano 1

2a NVMe 14

Da MCIO x8 a Z-link 1C*2 (500 mm)

2b BP2: vano 2, vano 3

2b NVMe 13

Da MCIO x8 a Z-link 1C*2 (500 mm)

3a BP3: vano 0, vano 1

3a NVMe 1

Da Swift x8 a Z-link 1C*2 (240 mm)

3b BP3: vano 2, vano 3

3b NVMe 2

Da Swift x8 a Z-link 1C*2 (240 mm)

4a BP4: vano 0, vano 1

4a NVMe 3

Da Swift x8 a Z-link 1C*2 (240 mm)

4b BP4: vano 2, vano 3

4b NVMe 4

Da Swift x8 a Z-link 1C*2 (240 mm)

5a BP5: vano 0, vano 1

5a NVMe 5

Da Swift x8 a Z-link 1C*2 (240 mm)

5b BP5: vano 2, vano 3

5b NVMe 6

Da Swift x8 a Z-link 1C*2 (240 mm)

6a BP6: vano 0, vano 1

6a NVMe 7

Da Swift x8 a Z-link 1C*2 (240 mm)

6b BP6: vano 2, vano 3

6b NVMe 8

Da Swift x8 a Z-link 1C*2 (240 mm)

7a BP7: vano 0, vano 1

7a NVMe 11

Da MCIO x8 a Z-link 1C*2 (500 mm)

7b BP7: vano 2, vano 3

7b NVMe 12

Da MCIO x8 a Z-link 1C*2 (500 mm)

8a BP8: vano 0, vano 1

8a NVMe 15

Da MCIO x8 a Z-link 1C*2 (500 mm)

8b BP8: vano 2, vano 3

8b NVMe 16

Da MCIO x8 a Z-link 1C*2 (500 mm)

Instradamento dei cavi di segnale E3.S 2T

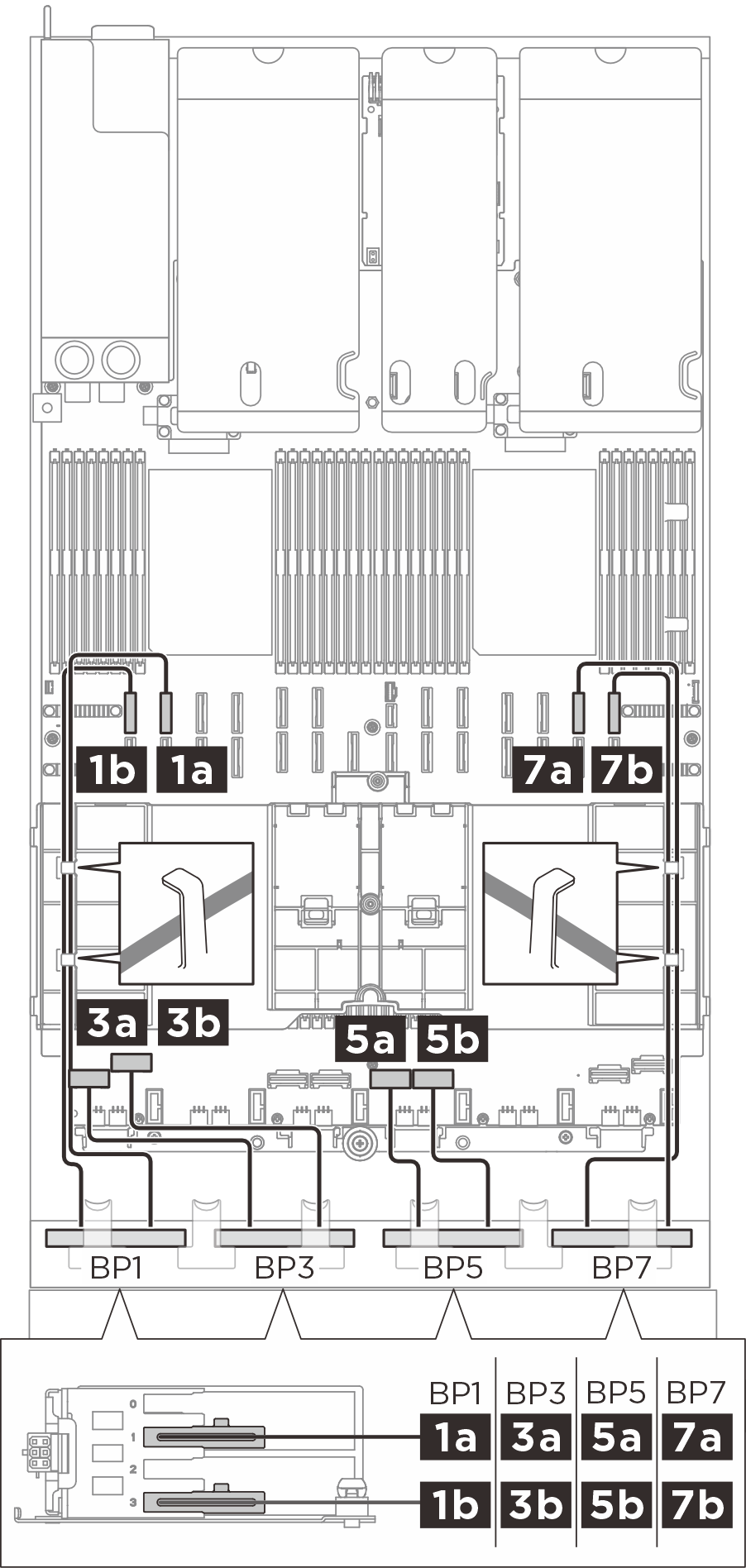

BP 1/3/5/7 signal cable routing

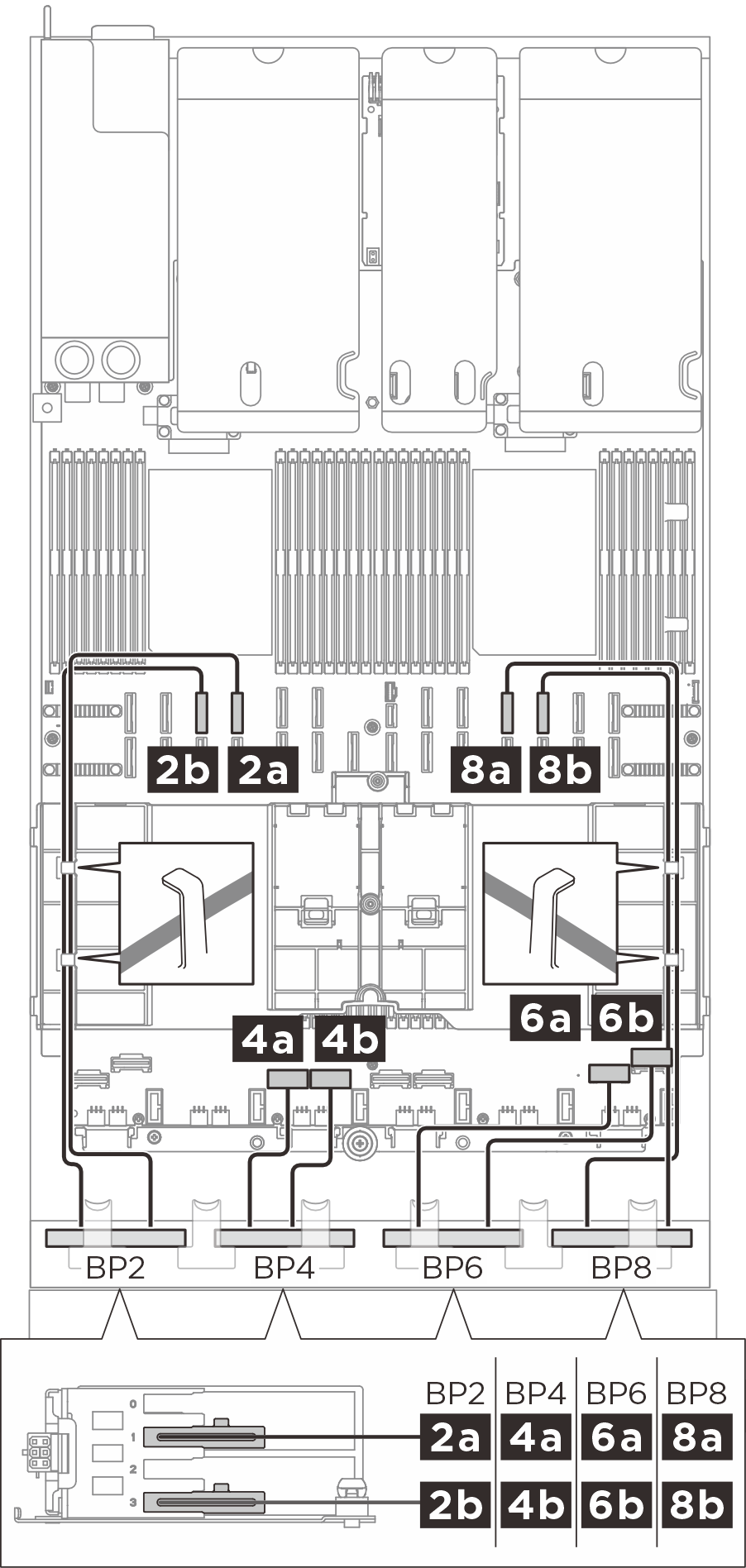

BP 2/4/6/8 signal cable routing
Da (backplane)A (assieme della scheda di sistema)Cavo

1a BP1: vano 1

1a NVMe 10

Da MCIO x8 a Z-link 2C (500 mm)

1b BP1: vano 3

1b NVMe 9

Da MCIO x8 a Z-link 2C (500 mm)

2a BP2: vano 1

2a NVMe 14

Da MCIO x8 a Z-link 2C (500 mm)

2b BP2: vano 3

2b NVMe 13

Da MCIO x8 a Z-link 2C (500 mm)

3a BP3: vano 1

3a NVMe 1

Da Swift x8 a Z-link 1C*2 (240 mm)

3b BP3: vano 3

3b NVMe 2

Da Swift x8 a Z-link 1C*2 (240 mm)

4a BP4: vano 1

4a NVMe 3

Da Swift x8 a Z-link 1C*2 (240 mm)

4b BP4: vano 3

4b NVMe 4

Da Swift x8 a Z-link 1C*2 (240 mm)

5a BP5: vano 1

5a NVMe 5

Da Swift x8 a Z-link 1C*2 (240 mm)

5b BP5: vano 3

5b NVMe 6

Da Swift x8 a Z-link 1C*2 (240 mm)

6a BP6: vano 1

6a NVMe 7

Da Swift x8 a Z-link 1C*2 (240 mm)

6b BP6: vano 3

6b NVMe 8

Da Swift x8 a Z-link 1C*2 (240 mm)

7a BP7: vano 1

7a NVMe 11

Da MCIO x8 a Z-link 2C (500 mm)

7b BP7: vano 3

7b NVMe 12

Da MCIO x8 a Z-link 2C (500 mm)

8a BP8: vano 1

8a NVMe 15

Da MCIO x8 a Z-link 2C (500 mm)

8b BP8: vano 3

8b NVMe 16

Da MCIO x8 a Z-link 2C (500 mm)
