E3.S 背板线缆布放
请参阅本节了解 E3.S 背板的线缆布放。
接口之间的连接：1↔1，2↔2，3↔3，... n↔n
Cable PN 或 FRU PN 请见线缆所附的标签。
请确保使用相应的线缆导轨和线缆夹正确布放所有线缆。

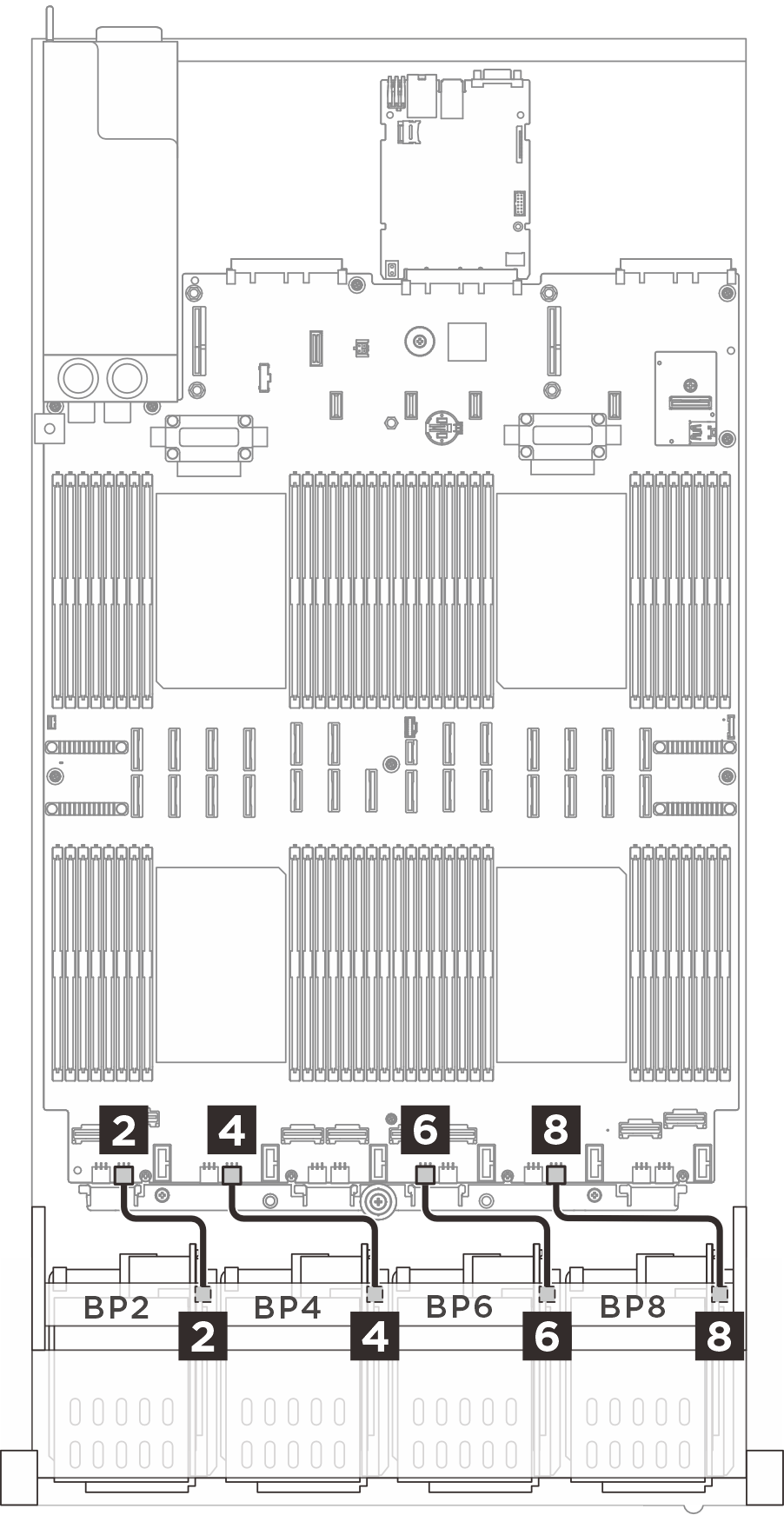

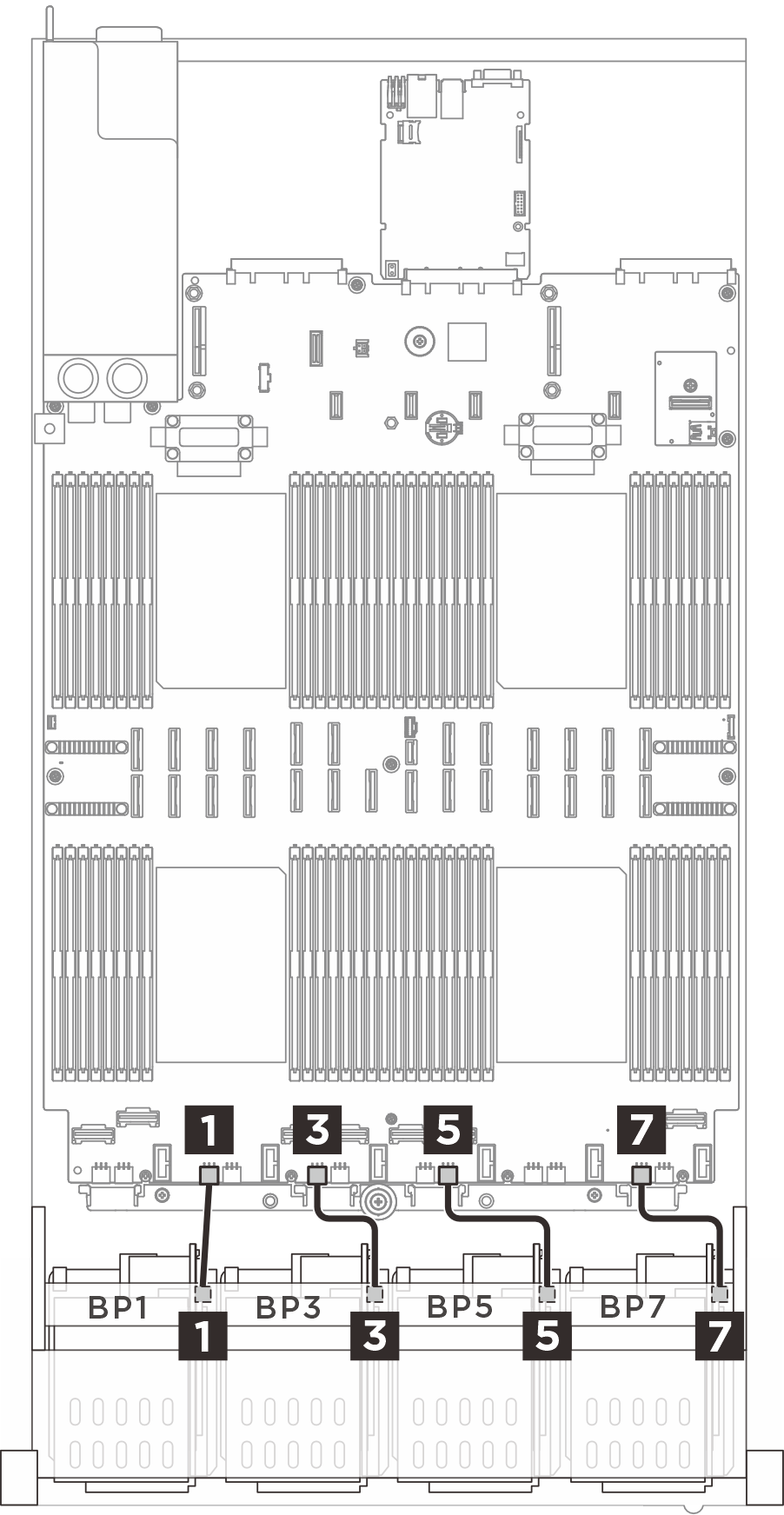

电源线布放
 |  |
| 从（背板） | 到（主板组合件） | 线缆 |
|---|---|---|
1 BP1：电源接口 | 1 BP3 电源接口 | 6P+6S 转 6P+6S（150 毫米） |
2 BP2：电源接口 | 2 BP2 电源接口 | 6P+6S 转 6P+6S（150 毫米） |
3 BP3：电源接口 | 3 BP5 电源接口 | 6P+6S 转 6P+6S（150 毫米） |
4 BP4：电源接口 | 4 BP4 电源接口 | 6P+6S 转 6P+6S（150 毫米） |
5 BP5：电源接口 | 5 BP8 电源接口 | 6P+6S 转 6P+6S（150 毫米） |
6 BP6：电源接口 | 6 BP7 电源接口 | 6P+6S 转 6P+6S（150 毫米） |
7 BP7：电源接口 | 7 BP11 电源接口 | 6P+6S 转 6P+6S（150 毫米） |
8 BP8：电源接口 | 8 BP10 电源接口 | 6P+6S 转 6P+6S（150 毫米） |

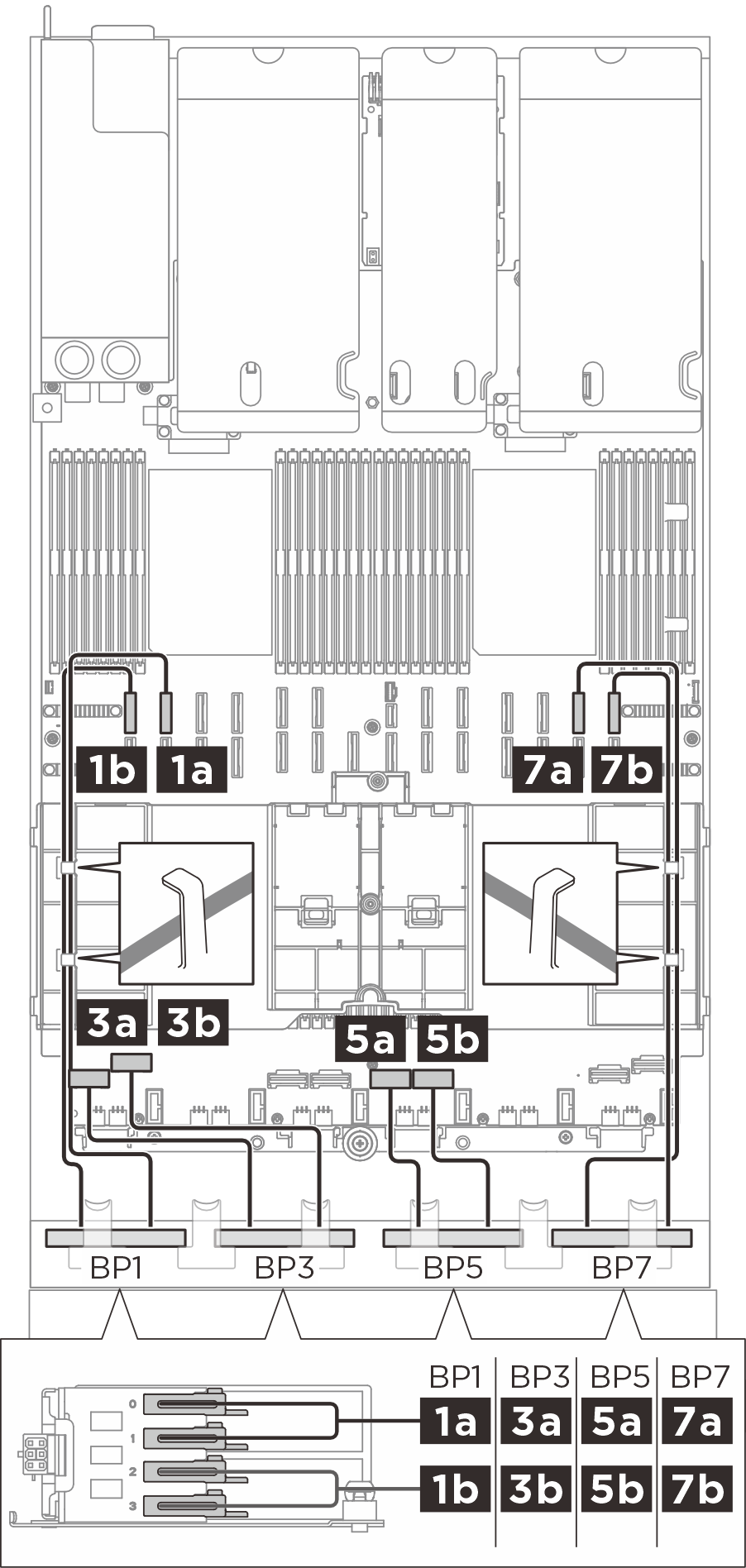

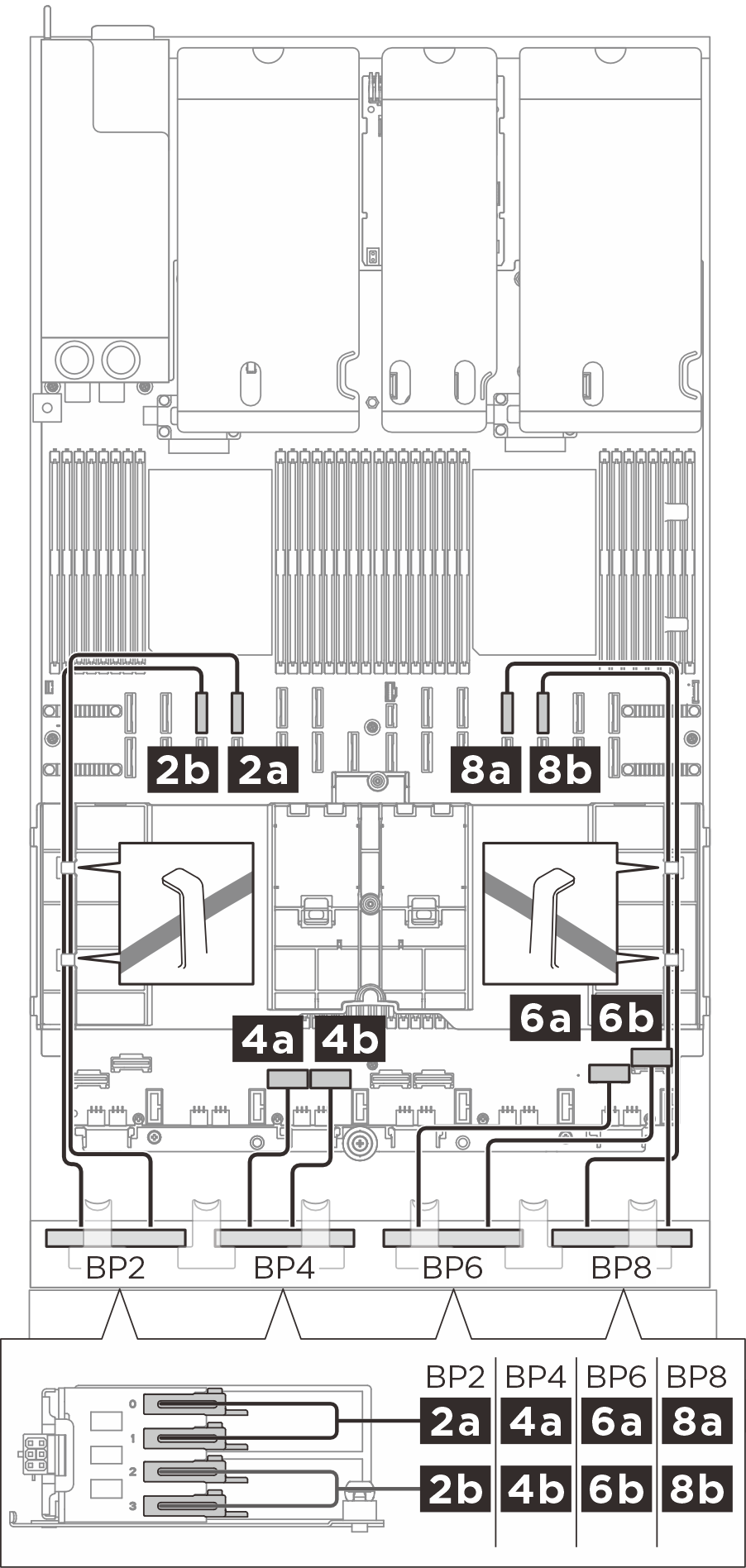

E3.S 1T 信号线缆布放
 |  |
| 从（背板） | 到（主板组合件） | 线缆 |
|---|---|---|
1a BP1：插槽 0、插槽 1 | 1a NVMe 10 | MCIO x8 转 Z-link 1C*2（500 毫米） |
1b BP1：插槽 2、插槽 3 | 1b NVMe 9 | MCIO x8 转 Z-link 1C*2（500 毫米） |
2a BP2：插槽 0、插槽 1 | 2a NVMe 14 | MCIO x8 转 Z-link 1C*2（500 毫米） |
2b BP2：插槽 2、插槽 3 | 2b NVMe 13 | MCIO x8 转 Z-link 1C*2（500 毫米） |
3a BP3：插槽 0、插槽 1 | 3a NVMe 1 | Swift x8 转 Z-link 1C*2（240 毫米） |
3b BP3：插槽 2、插槽 3 | 3b NVMe 2 | Swift x8 转 Z-link 1C*2（240 毫米） |
4a BP4：插槽 0、插槽 1 | 4a NVMe 3 | Swift x8 转 Z-link 1C*2（240 毫米） |
4b BP4：插槽 2、插槽 3 | 4b NVMe 4 | Swift x8 转 Z-link 1C*2（240 毫米） |
5a BP5：插槽 0、插槽 1 | 5a NVMe 5 | Swift x8 转 Z-link 1C*2（240 毫米） |
5b BP5：插槽 2、插槽 3 | 5b NVMe 6 | Swift x8 转 Z-link 1C*2（240 毫米） |
6a BP6：插槽 0、插槽 1 | 6a NVMe 7 | Swift x8 转 Z-link 1C*2（240 毫米） |
6b BP6：插槽 2、插槽 3 | 6b NVMe 8 | Swift x8 转 Z-link 1C*2（240 毫米） |
7a BP7：插槽 0、插槽 1 | 7a NVMe 11 | MCIO x8 转 Z-link 1C*2（500 毫米） |
7b BP7：插槽 2、插槽 3 | 7b NVMe 12 | MCIO x8 转 Z-link 1C*2（500 毫米） |
8a BP8：插槽 0、插槽 1 | 8a NVMe 15 | MCIO x8 转 Z-link 1C*2（500 毫米） |
8b BP8：插槽 2、插槽 3 | 8b NVMe 16 | MCIO x8 转 Z-link 1C*2（500 毫米） |

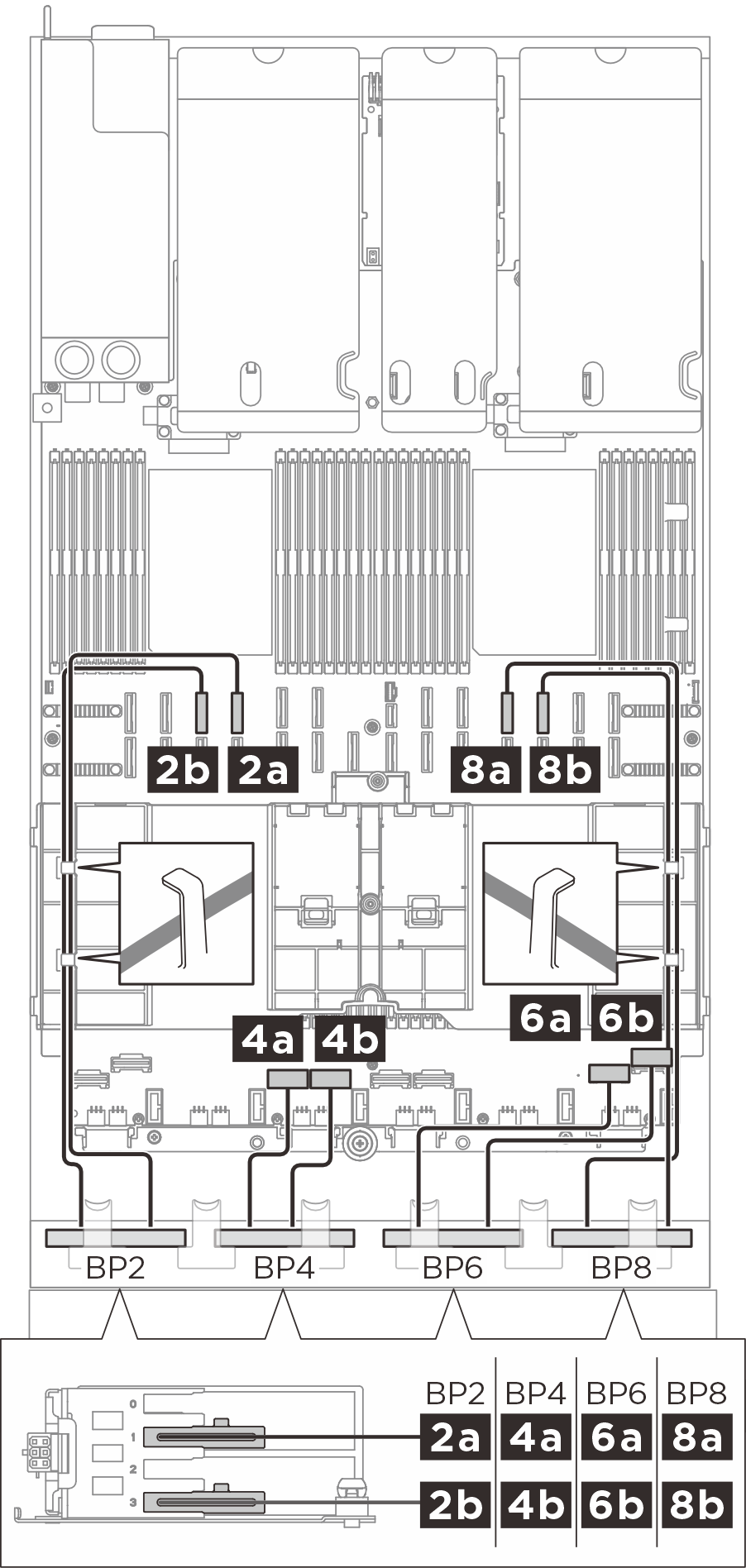

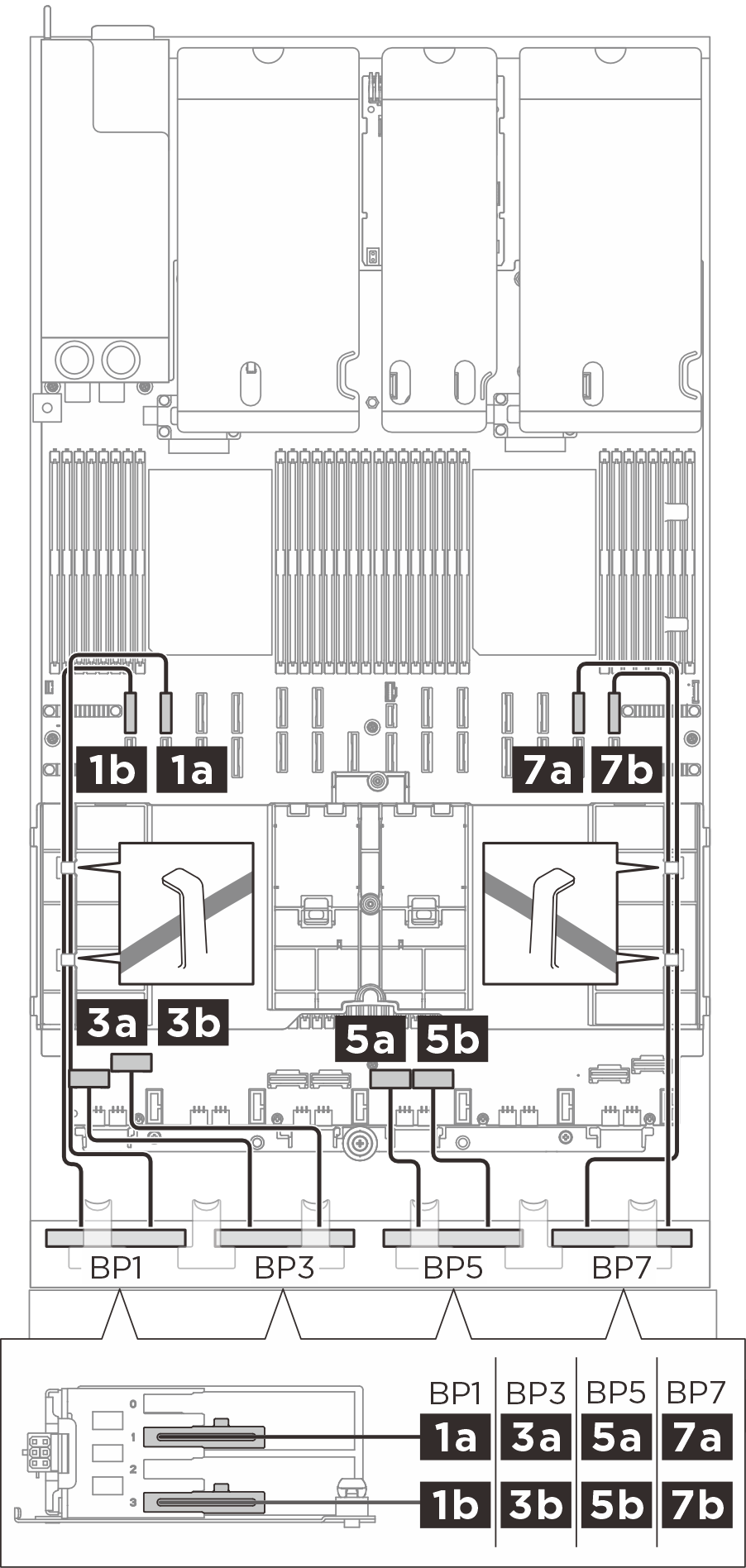

E3.S 2T 信号线缆布放
 |  |
| 从（背板） | 到（主板组合件） | 线缆 |
|---|---|---|
1a BP1：插槽 1 | 1a NVMe 10 | MCIO x8 转 Z-link 2C（500 毫米） |
1b BP1：插槽 3 | 1b NVMe 9 | MCIO x8 转 Z-link 2C（500 毫米） |
2a BP2：插槽 1 | 2a NVMe 14 | MCIO x8 转 Z-link 2C（500 毫米） |
2b BP2：插槽 3 | 2b NVMe 13 | MCIO x8 转 Z-link 2C（500 毫米） |
3a BP3：插槽 1 | 3a NVMe 1 | Swift x8 转 Z-link 1C*2（240 毫米） |
3b BP3：插槽 3 | 3b NVMe 2 | Swift x8 转 Z-link 1C*2（240 毫米） |
4a BP4：插槽 1 | 4a NVMe 3 | Swift x8 转 Z-link 1C*2（240 毫米） |
4b BP4：插槽 3 | 4b NVMe 4 | Swift x8 转 Z-link 1C*2（240 毫米） |
5a BP5：插槽 1 | 5a NVMe 5 | Swift x8 转 Z-link 1C*2（240 毫米） |
5b BP5：插槽 3 | 5b NVMe 6 | Swift x8 转 Z-link 1C*2（240 毫米） |
6a BP6：插槽 1 | 6a NVMe 7 | Swift x8 转 Z-link 1C*2（240 毫米） |
6b BP6：插槽 3 | 6b NVMe 8 | Swift x8 转 Z-link 1C*2（240 毫米） |
7a BP7：插槽 1 | 7a NVMe 11 | MCIO x8 转 Z-link 2C（500 毫米） |
7b BP7：插槽 3 | 7b NVMe 12 | MCIO x8 转 Z-link 2C（500 毫米） |
8a BP8：插槽 1 | 8a NVMe 15 | MCIO x8 转 Z-link 2C（500 毫米） |
8b BP8：插槽 3 | 8b NVMe 16 | MCIO x8 转 Z-link 2C（500 毫米） |
