การเดินสายแบ็คเพลน E3.S
ใช้ส่วนนี้เพื่อทำความเข้าใจเกี่ยวกับการเดินสายแบ็คเพลน E3.S
การเชื่อมต่อระหว่างขั้วต่อ: 1↔1, 2↔2, 3↔3, ... n↔n
สามารถพบCable PN หรือ FRU PN ได้บนฉลากที่ติดอยู่กับสาย
เมื่อเดินสาย ตรวจสอบให้แน่ใจว่าเดินสายทั้งหมดอย่างเหมาะสมผ่านช่องร้อยสายและคลิปยึดสายที่เกี่ยวข้อง

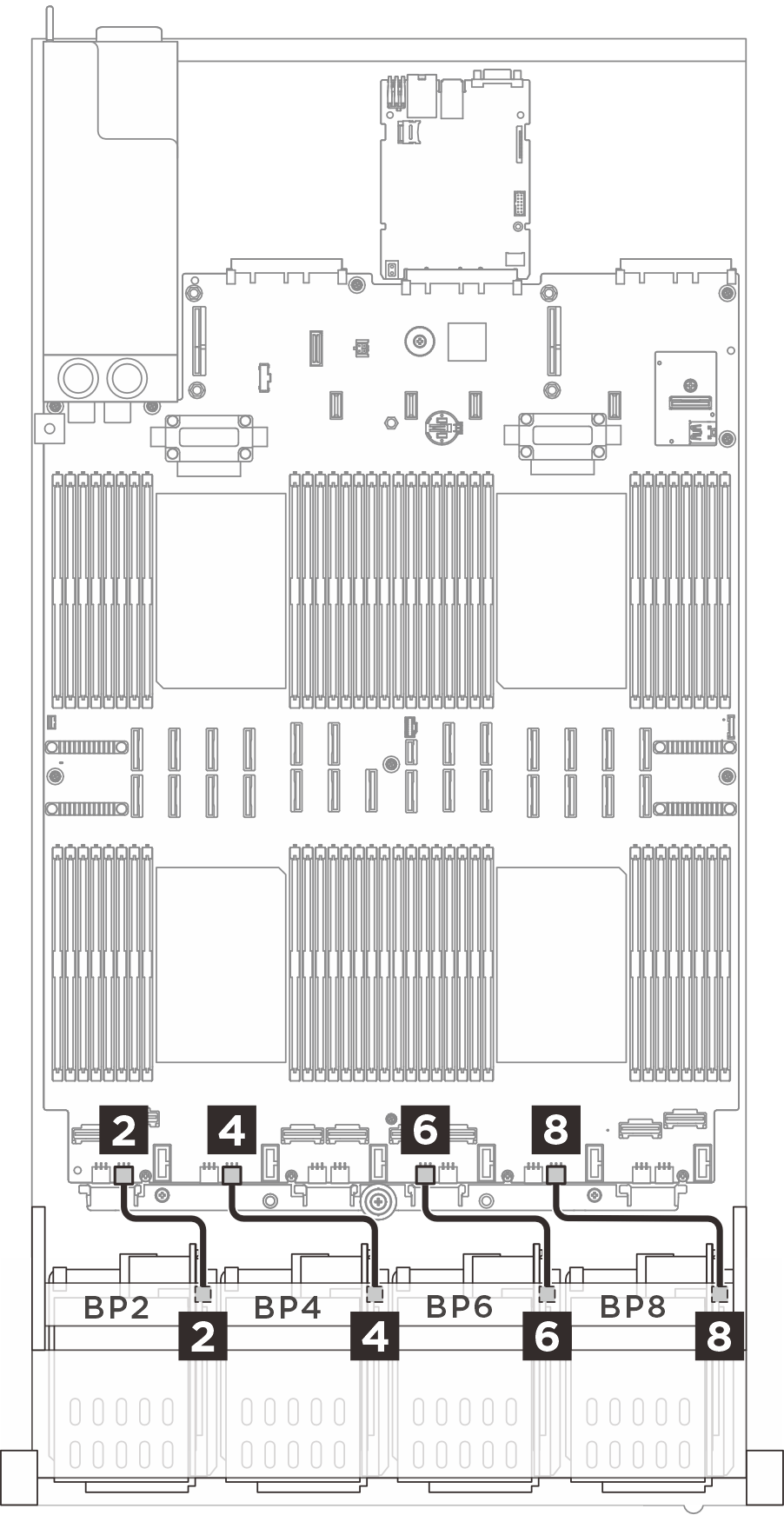

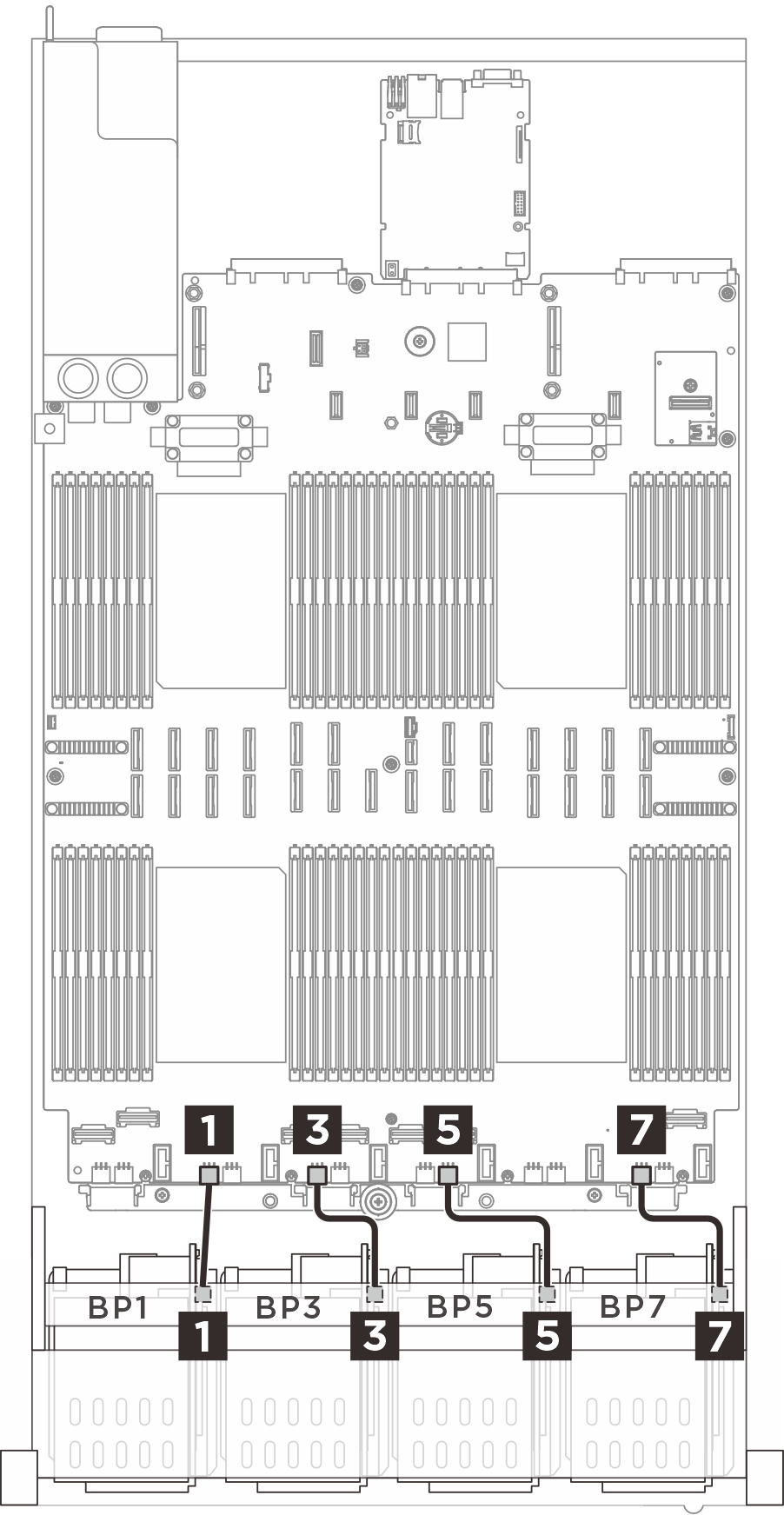

การเดินสายไฟ
 |  |
| จาก (แบ็คเพลน) | ไปยัง (ส่วนประกอบแผงระบบ) | สาย |
|---|---|---|
1 BP1: PWR | 1 BP3 PWR | 6P+6S ถึง 6P+6S (150 มม.) |
2 BP2: PWR | 2 BP2 PWR | 6P+6S ถึง 6P+6S (150 มม.) |
3 BP3: PWR | 3 BP5 PWR | 6P+6S ถึง 6P+6S (150 มม.) |
4 BP4: PWR | 4 BP4 PWR | 6P+6S ถึง 6P+6S (150 มม.) |
5 BP5: PWR | 5 BP8 PWR | 6P+6S ถึง 6P+6S (150 มม.) |
6 BP6: PWR | 6 BP7 PWR | 6P+6S ถึง 6P+6S (150 มม.) |
7 BP7: PWR | 7 BP11 PWR | 6P+6S ถึง 6P+6S (150 มม.) |
8 BP8: PWR | 8 BP10 PWR | 6P+6S ถึง 6P+6S (150 มม.) |

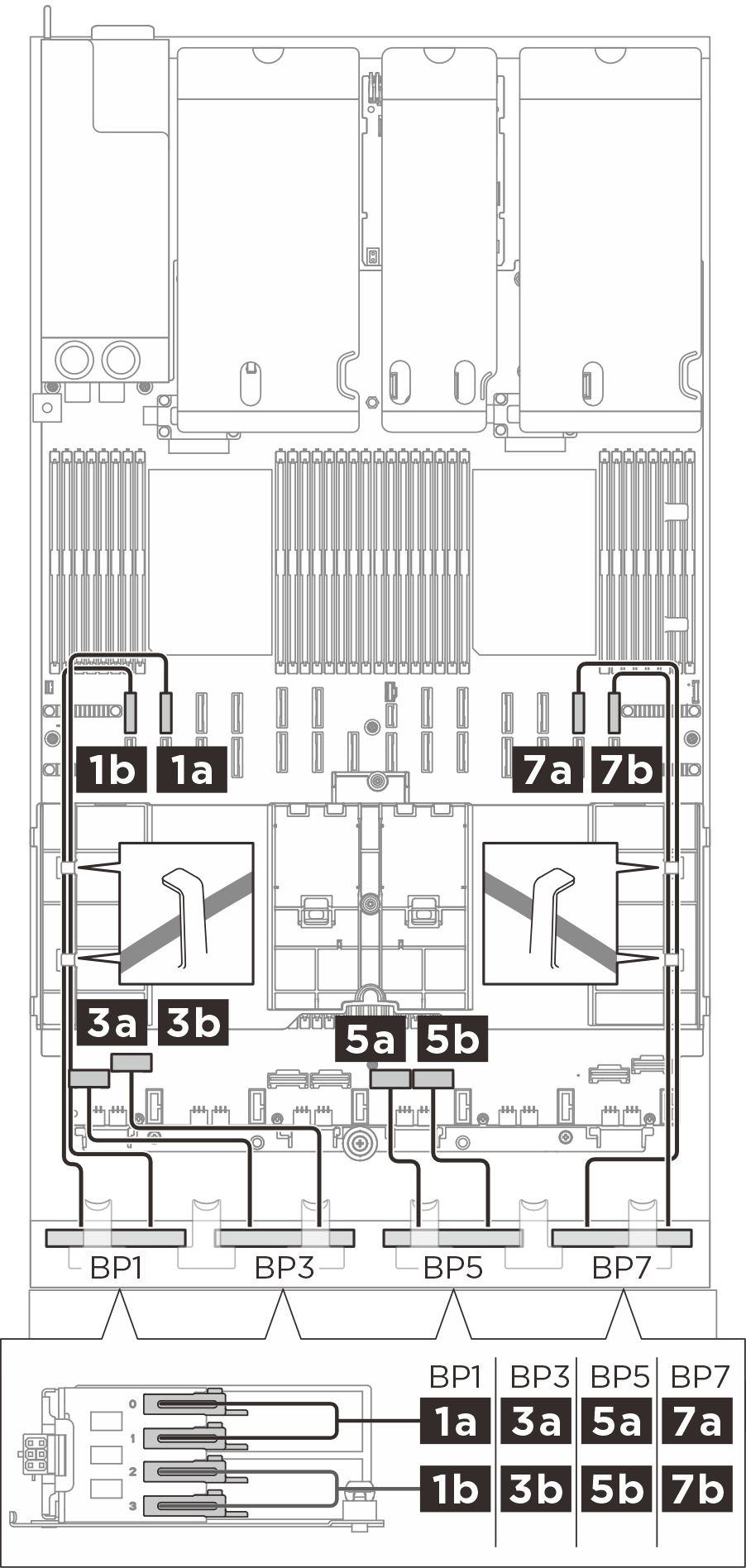

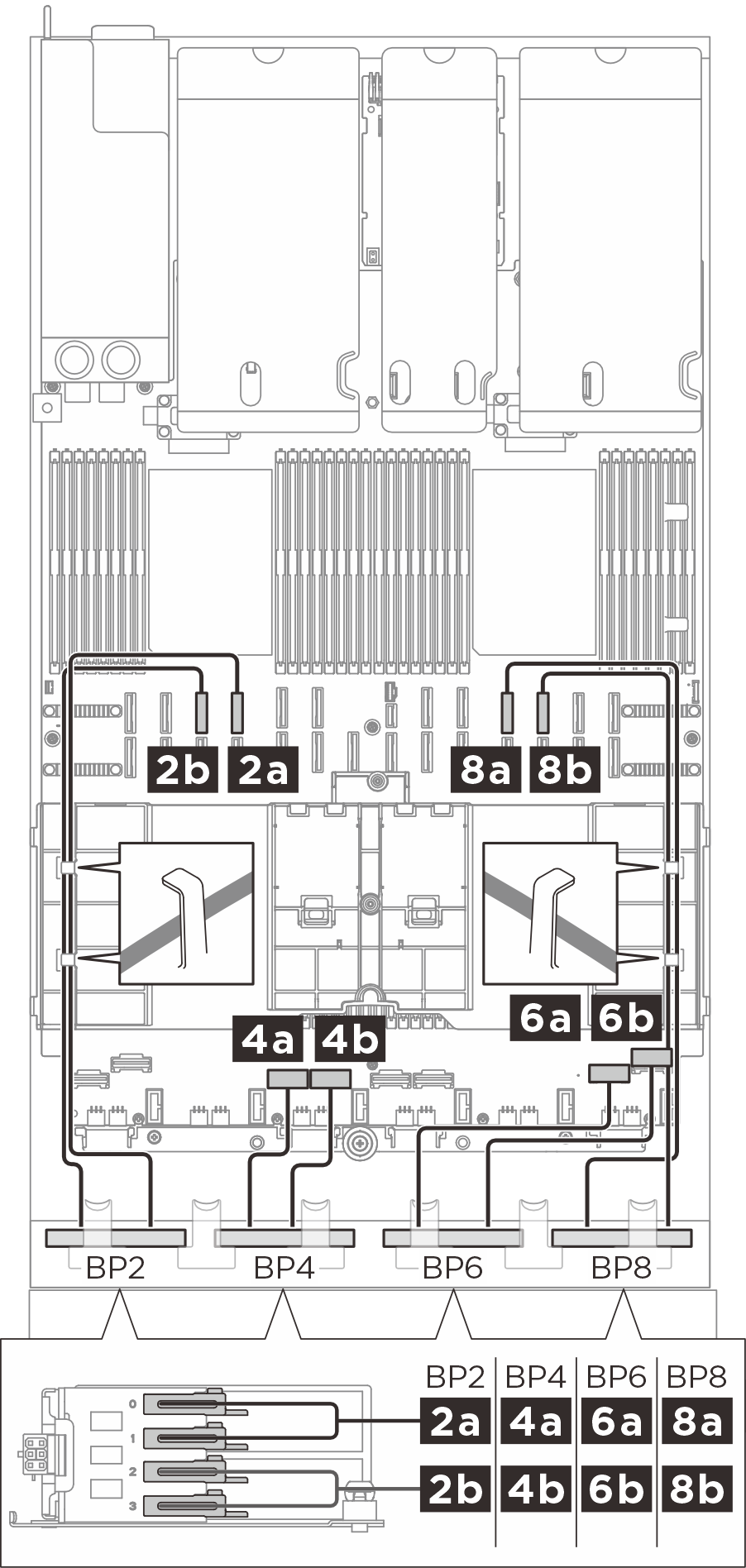

การเดินสายสัญญาณ E3.S 1T
 |  |
| จาก (แบ็คเพลน) | ไปยัง (ส่วนประกอบแผงระบบ) | สาย |
|---|---|---|
1a BP1: ช่องใส่ 0, ช่องใส่ 1 | 1a NVMe 10 | MCIO x8 เป็น Z-link 1C*2 (500 มม.) |
1b BP1: ช่องใส่ 2, ช่องใส่ 3 | 1b NVMe 9 | MCIO x8 เป็น Z-link 1C*2 (500 มม.) |
2a BP2: ช่องใส่ 0, ช่องใส่ 1 | 2a NVMe 14 | MCIO x8 เป็น Z-link 1C*2 (500 มม.) |
2b BP2: ช่องใส่ 2, ช่องใส่ 3 | 2b NVMe 13 | MCIO x8 เป็น Z-link 1C*2 (500 มม.) |
3a BP3: ช่องใส่ 0, ช่องใส่ 1 | 3a NVMe 1 | Swift x8 เป็น Z-link 1C*2 (240 มม.) |
3b BP3: ช่องใส่ 2, ช่องใส่ 3 | 3b NVMe 2 | Swift x8 เป็น Z-link 1C*2 (240 มม.) |
4a BP4: ช่องใส่ 0, ช่องใส่ 1 | 4a NVMe 3 | Swift x8 เป็น Z-link 1C*2 (240 มม.) |
4b BP4: ช่องใส่ 2, ช่องใส่ 3 | 4b NVMe 4 | Swift x8 เป็น Z-link 1C*2 (240 มม.) |
5a BP5: ช่องใส่ 0, ช่องใส่ 1 | 5a NVMe 5 | Swift x8 เป็น Z-link 1C*2 (240 มม.) |
5b BP5: ช่องใส่ 2, ช่องใส่ 3 | 5b NVMe 6 | Swift x8 เป็น Z-link 1C*2 (240 มม.) |
6a BP6: ช่องใส่ 0, ช่องใส่ 1 | 6a NVMe 7 | Swift x8 เป็น Z-link 1C*2 (240 มม.) |
6b BP6: ช่องใส่ 2, ช่องใส่ 3 | 6b NVMe 8 | Swift x8 เป็น Z-link 1C*2 (240 มม.) |
7a BP7: ช่องใส่ 0, ช่องใส่ 1 | 7a NVMe 11 | MCIO x8 เป็น Z-link 1C*2 (500 มม.) |
7b BP7: ช่องใส่ 2, ช่องใส่ 3 | 7b NVMe 12 | MCIO x8 เป็น Z-link 1C*2 (500 มม.) |
8a BP8: ช่องใส่ 0, ช่องใส่ 1 | 8a NVMe 15 | MCIO x8 เป็น Z-link 1C*2 (500 มม.) |
8b BP8: ช่องใส่ 2, ช่องใส่ 3 | 8b NVMe 16 | MCIO x8 เป็น Z-link 1C*2 (500 มม.) |

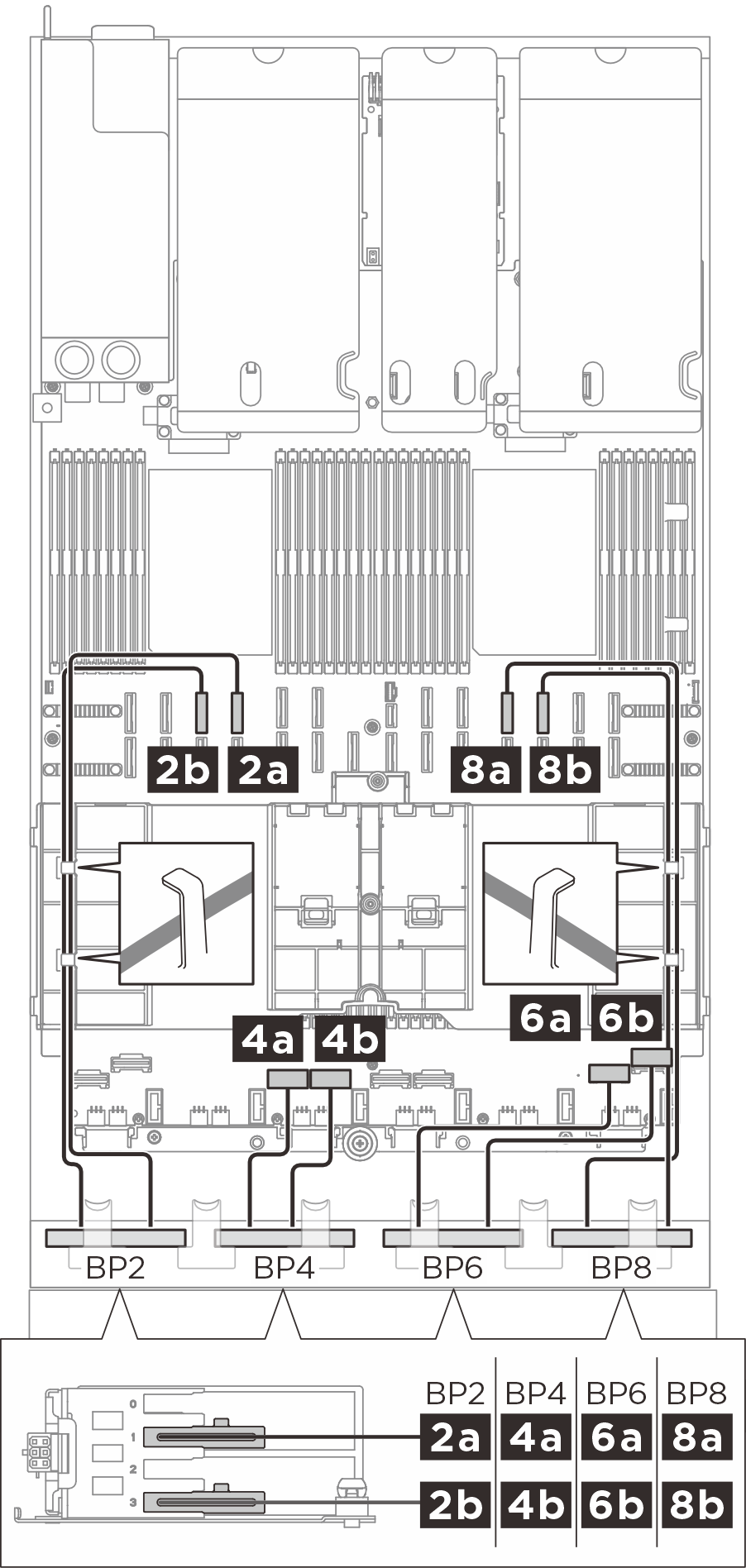

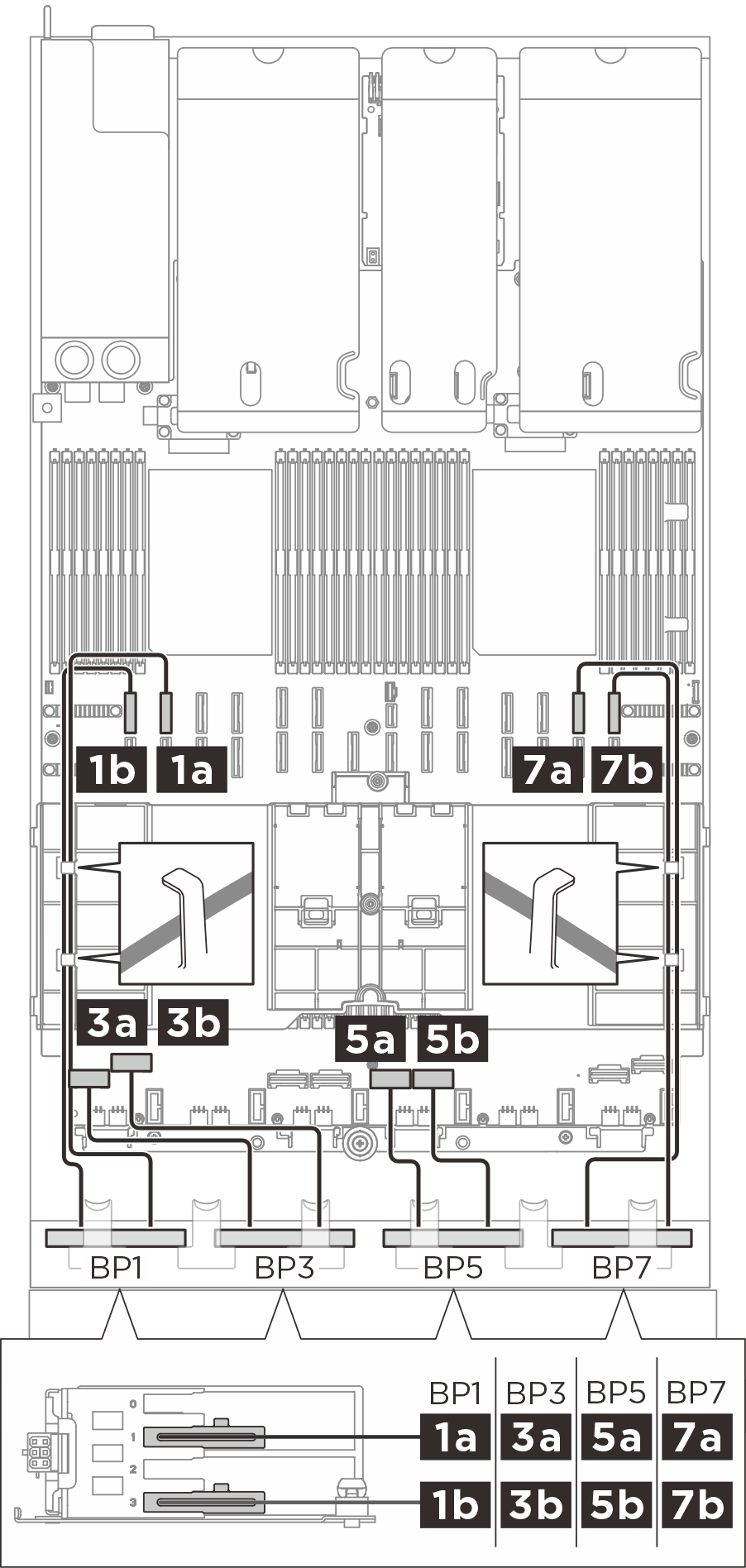

การเดินสายสัญญาณ E3.S 2T
 |  |
| จาก (แบ็คเพลน) | ไปยัง (ส่วนประกอบแผงระบบ) | สาย |
|---|---|---|
1a BP1: ช่องใส่ 1 | 1a NVMe 10 | MCIO x8 เป็น Z-link 2C (500 มม.) |
1b BP1: ช่องใส่ 3 | 1b NVMe 9 | MCIO x8 เป็น Z-link 2C (500 มม.) |
2a BP2: ช่องใส่ 1 | 2a NVMe 14 | MCIO x8 เป็น Z-link 2C (500 มม.) |
2b BP2: ช่องใส่ 3 | 2b NVMe 13 | MCIO x8 เป็น Z-link 2C (500 มม.) |
3a BP3: ช่องใส่ 1 | 3a NVMe 1 | Swift x8 เป็น Z-link 1C*2 (240 มม.) |
3b BP3: ช่องใส่ 3 | 3b NVMe 2 | Swift x8 เป็น Z-link 1C*2 (240 มม.) |
4a BP4: ช่องใส่ 1 | 4a NVMe 3 | Swift x8 เป็น Z-link 1C*2 (240 มม.) |
4b BP4: ช่องใส่ 3 | 4b NVMe 4 | Swift x8 เป็น Z-link 1C*2 (240 มม.) |
5a BP5: ช่องใส่ 1 | 5a NVMe 5 | Swift x8 เป็น Z-link 1C*2 (240 มม.) |
5b BP5: ช่องใส่ 3 | 5b NVMe 6 | Swift x8 เป็น Z-link 1C*2 (240 มม.) |
6a BP6: ช่องใส่ 1 | 6a NVMe 7 | Swift x8 เป็น Z-link 1C*2 (240 มม.) |
6b BP6: ช่องใส่ 3 | 6b NVMe 8 | Swift x8 เป็น Z-link 1C*2 (240 มม.) |
7a BP7: ช่องใส่ 1 | 7a NVMe 11 | MCIO x8 เป็น Z-link 2C (500 มม.) |
7b BP7: ช่องใส่ 3 | 7b NVMe 12 | MCIO x8 เป็น Z-link 2C (500 มม.) |
8a BP8: ช่องใส่ 1 | 8a NVMe 15 | MCIO x8 เป็น Z-link 2C (500 มม.) |
8b BP8: ช่องใส่ 3 | 8b NVMe 16 | MCIO x8 เป็น Z-link 2C (500 มม.) |
