การเดินสายแบ็คเพลนไดรฟ์ M.2 ด้านหลัง
ทำตามคำแนะนำในส่วนนี้เพื่อเรียนรู้วิธีเดินสายสำหรับแบ็คเพลนไดรฟ์ M.2 ด้านหลัง
หมายเหตุ
การเชื่อมต่อระหว่างขั้วต่อ: 1↔1, 2↔2, 3↔3, ... n↔n
สามารถพบCable PN หรือ FRU PN ได้บนฉลากที่ติดอยู่กับสาย
เมื่อเดินสาย ตรวจสอบให้แน่ใจว่าเดินสายทั้งหมดอย่างเหมาะสมผ่านช่องร้อยสายและคลิปยึดสายที่เกี่ยวข้อง

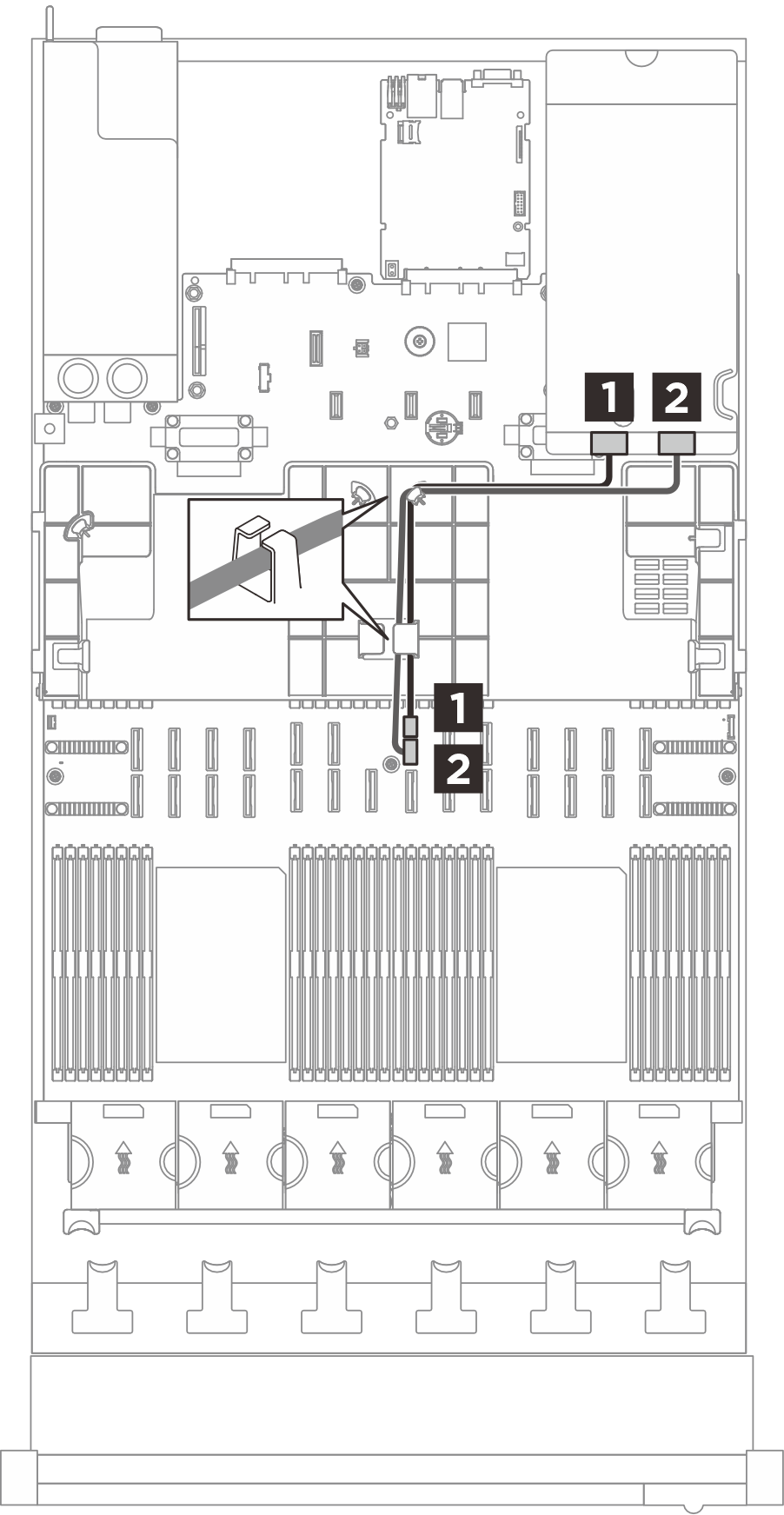

รูปที่ 1. การเดินสายสำหรับแบ็คเพลนไดรฟ์ M.2 ด้านหลัง
| จาก (ส่วนประกอบแผงระบบ) | ไปยัง (อะแดปเตอร์บูต M.2 ด้านหลัง) | สาย |
|---|---|---|
1 ไฟฟ้า M.2 | 1 ไฟฟ้า M.2 | 2x10p ถึง 2x10p (520 มม.) |
2 สัญญาณ M.2 | 2 สัญญาณ M.2 | MCIO x4 ถึง MCIO x4 (520 มม.) |
