การเดินสายแบ็คเพลนไดรฟ์ขนาด 2.5 นิ้ว
ใช้ส่วนนี้เพื่อทำความเข้าใจกับวิธีเดินสายแบ็คเพลนไดรฟ์ขนาด 2.5 นิ้ว
การเชื่อมต่อระหว่างขั้วต่อ: 1↔1, 2↔2, 3↔3, ... n↔n
สามารถพบCable PN หรือ FRU PN ได้บนฉลากที่ติดอยู่กับสาย
เมื่อเดินสาย ตรวจสอบให้แน่ใจว่าเดินสายทั้งหมดอย่างเหมาะสมผ่านช่องร้อยสายและคลิปยึดสายที่เกี่ยวข้อง
ภาพประกอบในส่วนนี้ใช้ตัวยก PCIe HL เป็นตัวอย่างในตัวยก PCIe 1 และ 3 การเดินสายจะเหมือนกันกับตัวยก PCIe HL
แบ็คเพลน AnyBay ใช้เป็นแบ็คเพลน NVMe เมื่อไม่ได้ติดตั้งอะแดปเตอร์ RAID/HBA

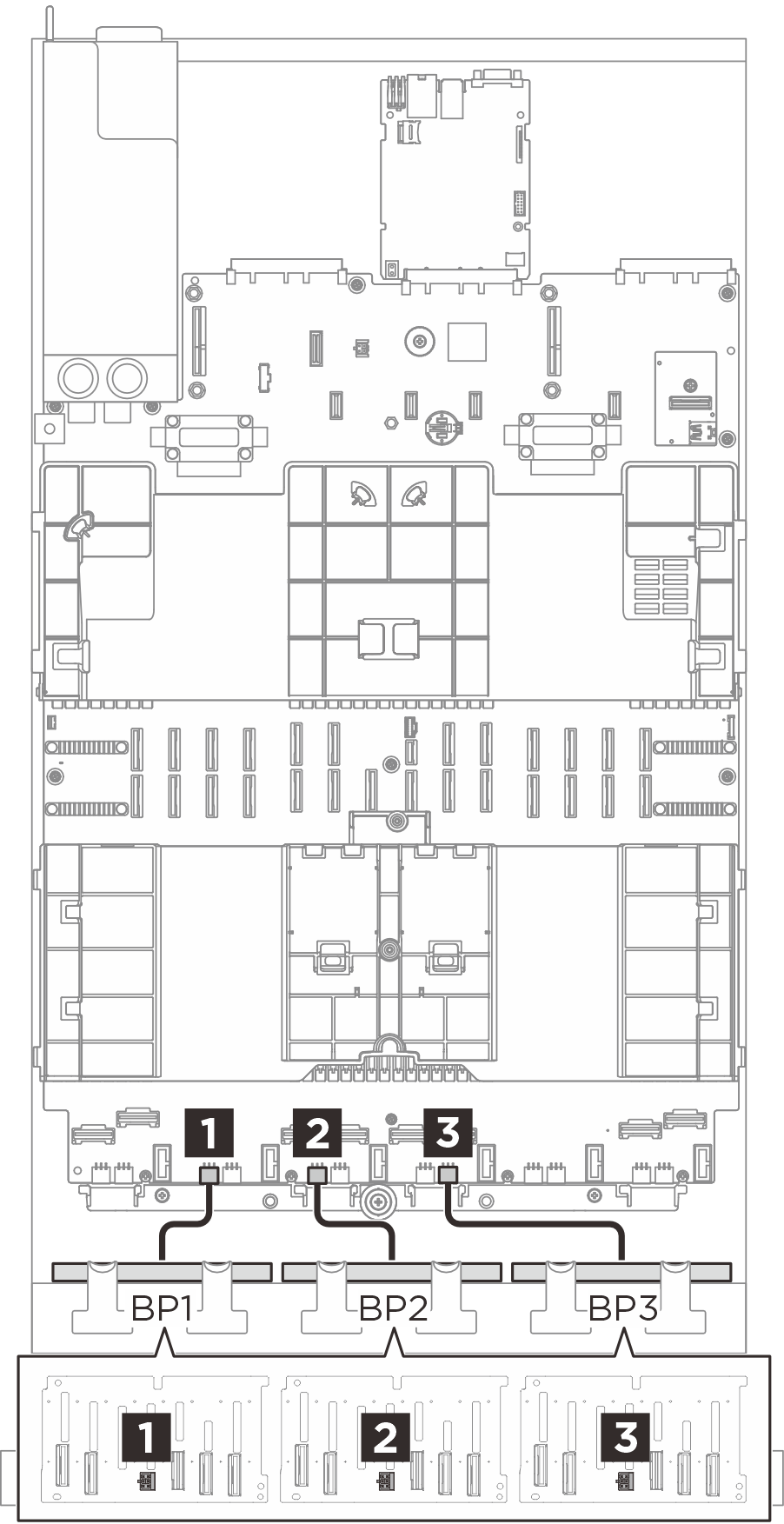

การเดินสายไฟ
 |
| จาก (แบ็คเพลน) | ไปยัง (ส่วนประกอบแผงระบบ) | สาย |
|---|---|---|
1 BP1: PWR | 1 BP3 PWR | 6P+6S ถึง 6P+6S (150 มม.) |
2 BP2: PWR | 2 BP5 PWR | 6P+6S ถึง 6P+6S (150 มม.) |
3 BP3: PWR | 3 BP8 PWR | 6P+6S ถึง 6P+6S (150 มม.) |
การเดินสาย NVMe

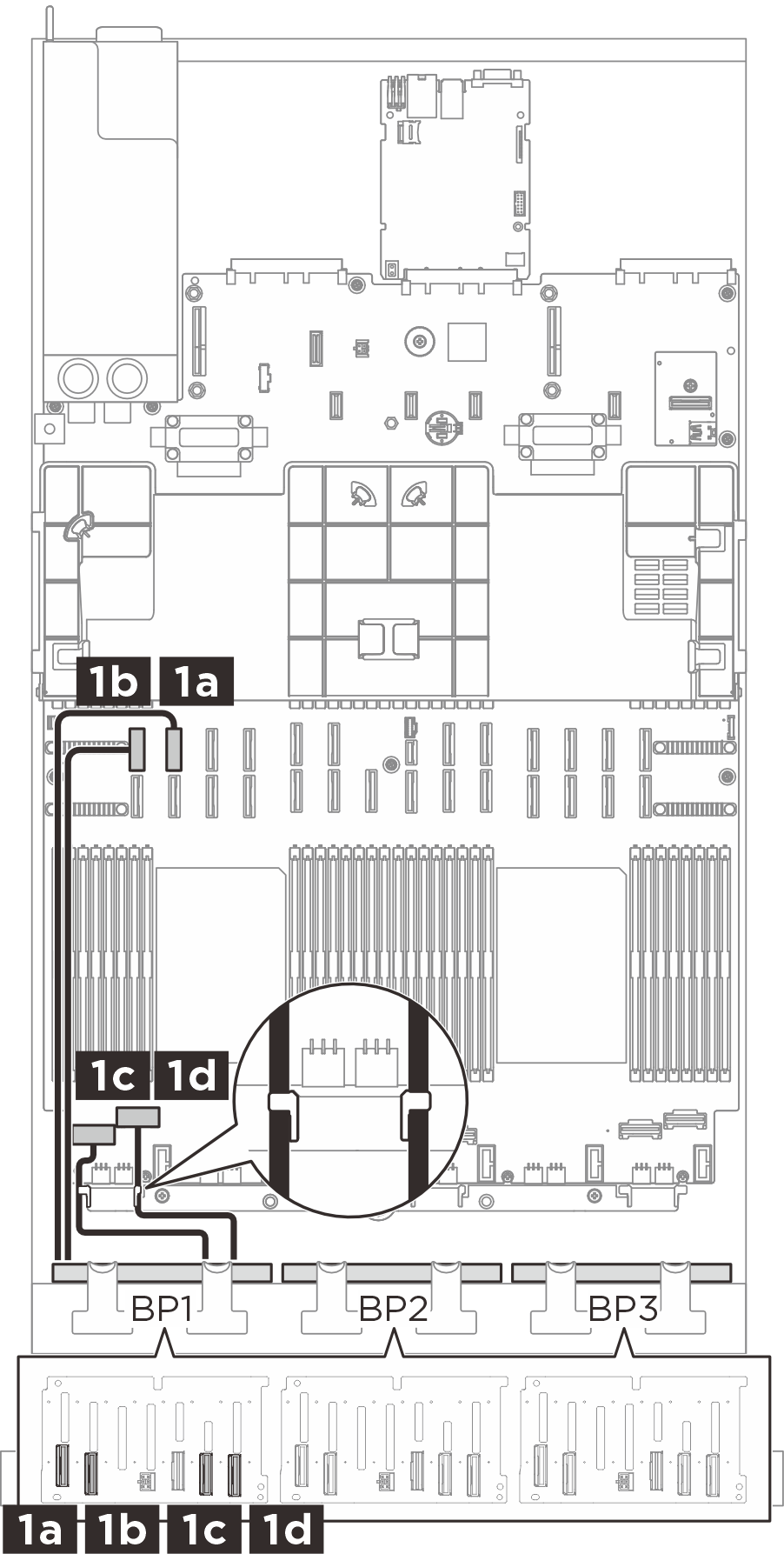

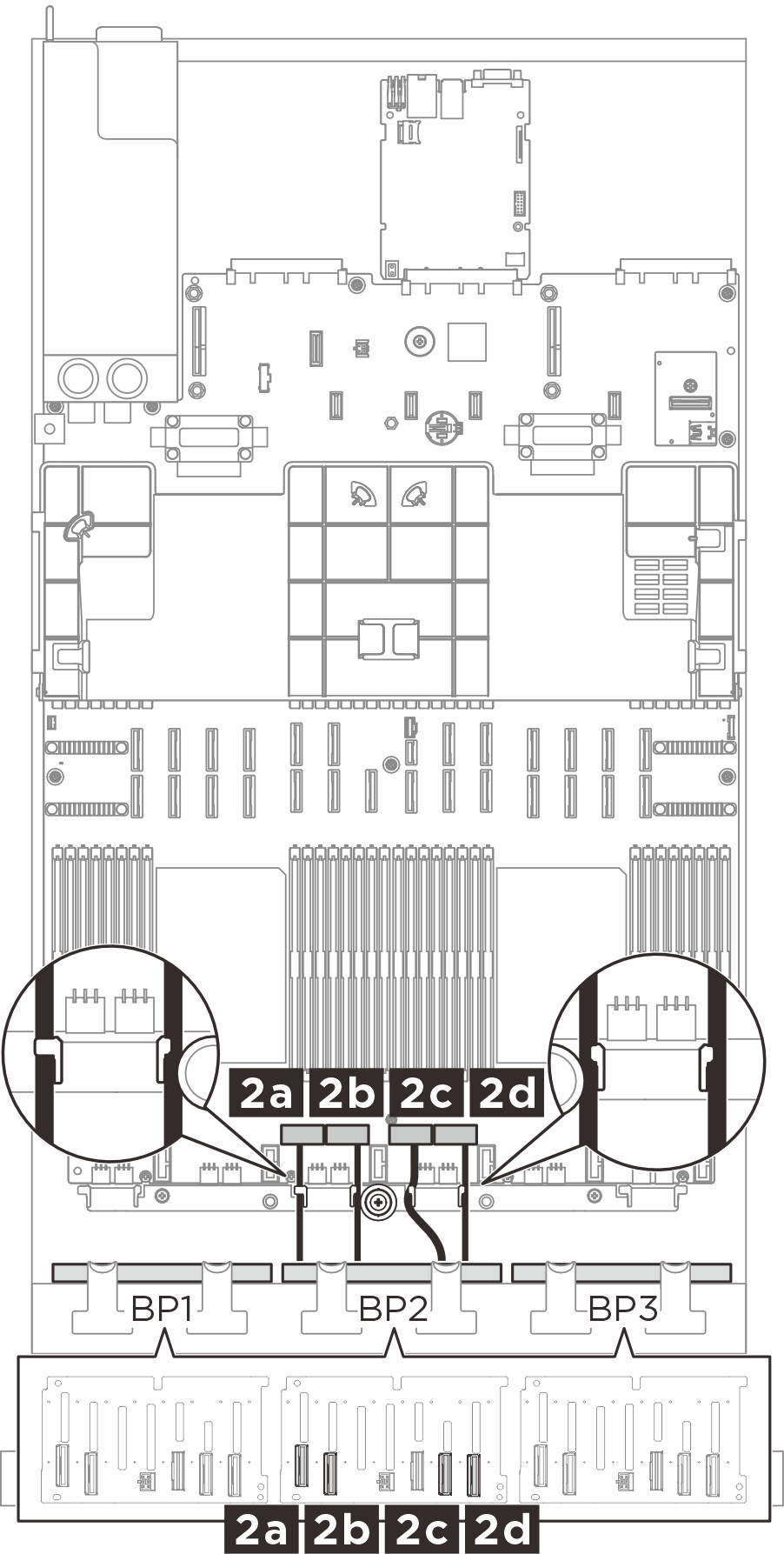

| การเดินสาย NVMe BP1 | การเดินสาย NVMe BP2 | การเดินสาย NVMe BP3 |
|---|---|---|
 |  |  |
| จาก (แบ็คเพลน) | ไปยัง (ส่วนประกอบแผงระบบ) | สาย |
|---|---|---|
| 1a BP1: NVMe 0-1 | 1a NVMe 10 | MCIO x8 เป็น MCIO x8 (420 มม.) |
| 1b BP1: NVMe 2-3 | 1b NVMe 9 | MCIO x8 เป็น MCIO x8 (420 มม.) |
| 1c BP1: NVMe 4-5 | 1c NVMe 1 | Swift x8 เป็น MCIO x8 (150 มม.) |
| 1d BP1: NVMe 6-7 | 1d NVMe 2 | Swift x8 เป็น MCIO x8 (150 มม.) |
| 2a BP2: NVMe 0-1 | 2a NVMe 3 | Swift x8 เป็น MCIO x8 (150 มม.) |
| 2b BP2: NVMe 2-3 | 2b NVMe 4 | Swift x8 เป็น MCIO x8 (150 มม.) |
| 2c BP2: NVMe 4-5 | 2c NVMe 5 | Swift x8 เป็น MCIO x8 (150 มม.) |
| 2d BP2: NVMe 6-7 | 2d NVMe 6 | Swift x8 เป็น MCIO x8 (150 มม.) |
| 3a BP3: NVMe 0-1 | 3a NVMe 7 | Swift x8 เป็น MCIO x8 (150 มม.) |
| 3b BP3: NVMe 2-3 | 3b NVMe 8 | Swift x8 เป็น MCIO x8 (150 มม.) |
| 3c BP3: NVMe 4-5 | 3c NVMe 12 | MCIO x8 เป็น MCIO x8 (420 มม.) |
| 3d BP3: NVMe 6-7 | 3d NVMe 11 | MCIO x8 เป็น MCIO x8 (420 มม.) |
การเดินสาย SAS/SATA (ตัวยกสามตัว)
เลือกเส้นทางการเดินสายที่เกี่ยวข้องสำหรับสาย SAS/SATA จากตารางต่อไปนี้ โดยขึ้นอยู่กับตำแหน่งของอะแดปเตอร์

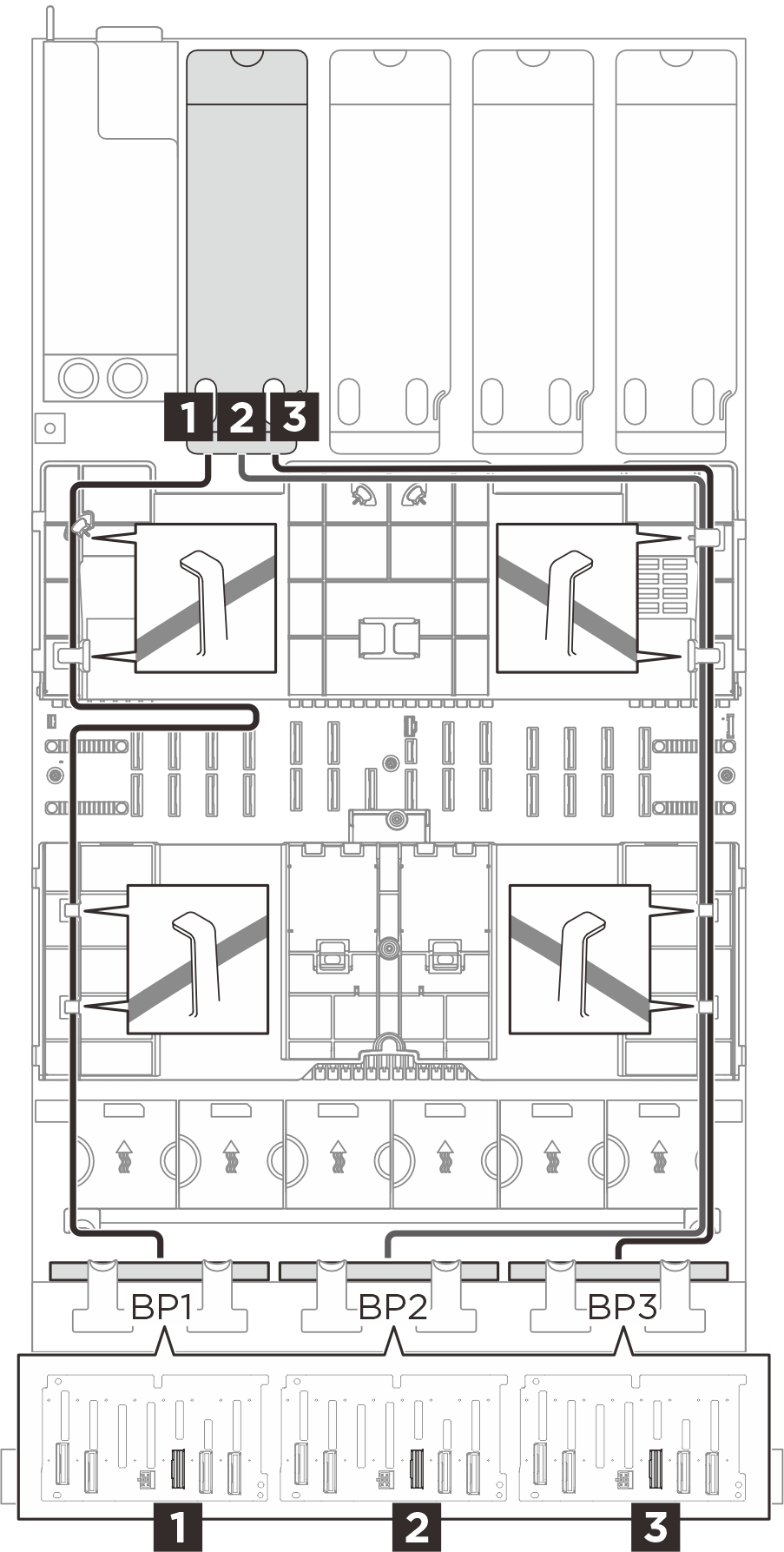

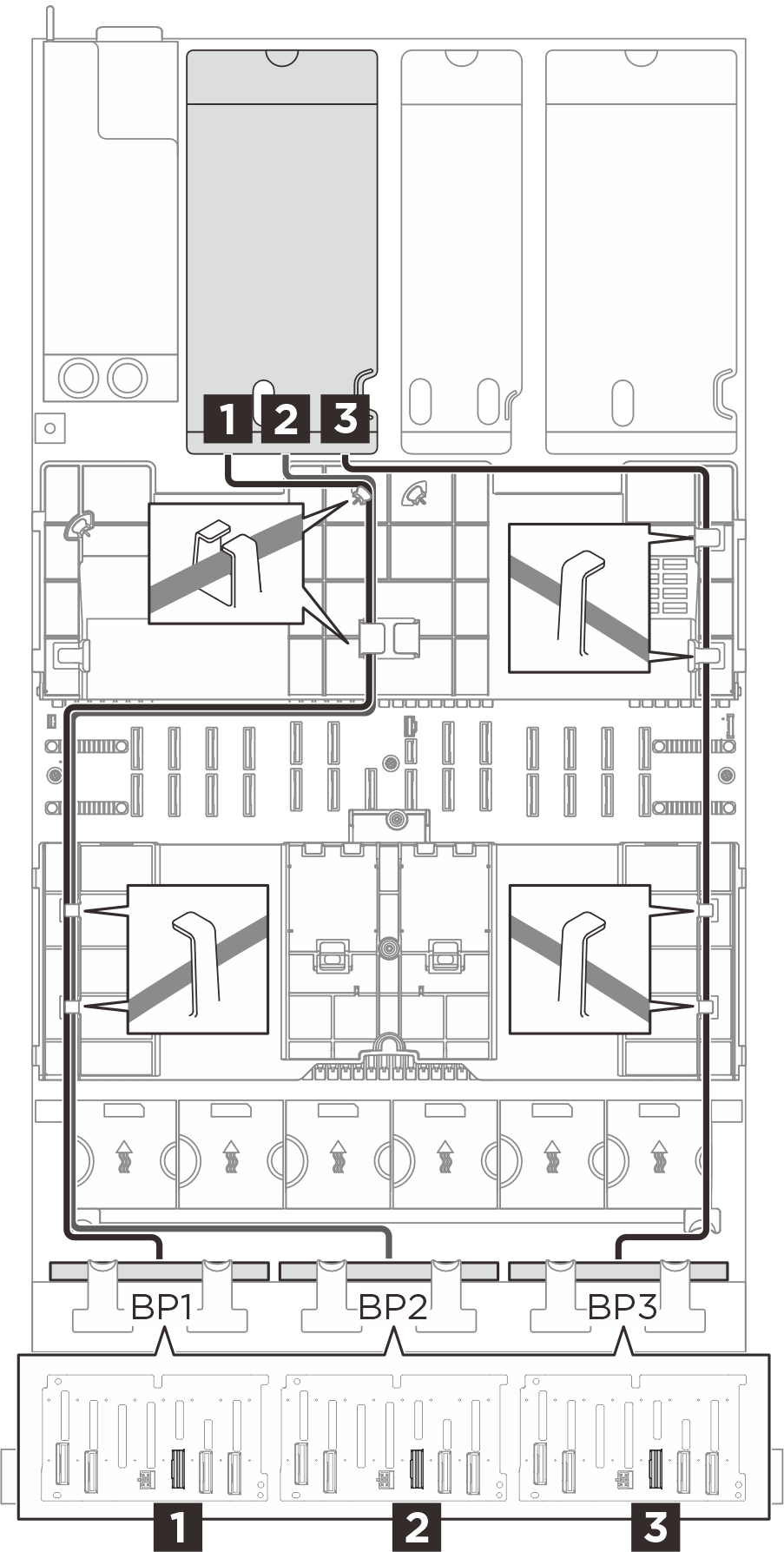

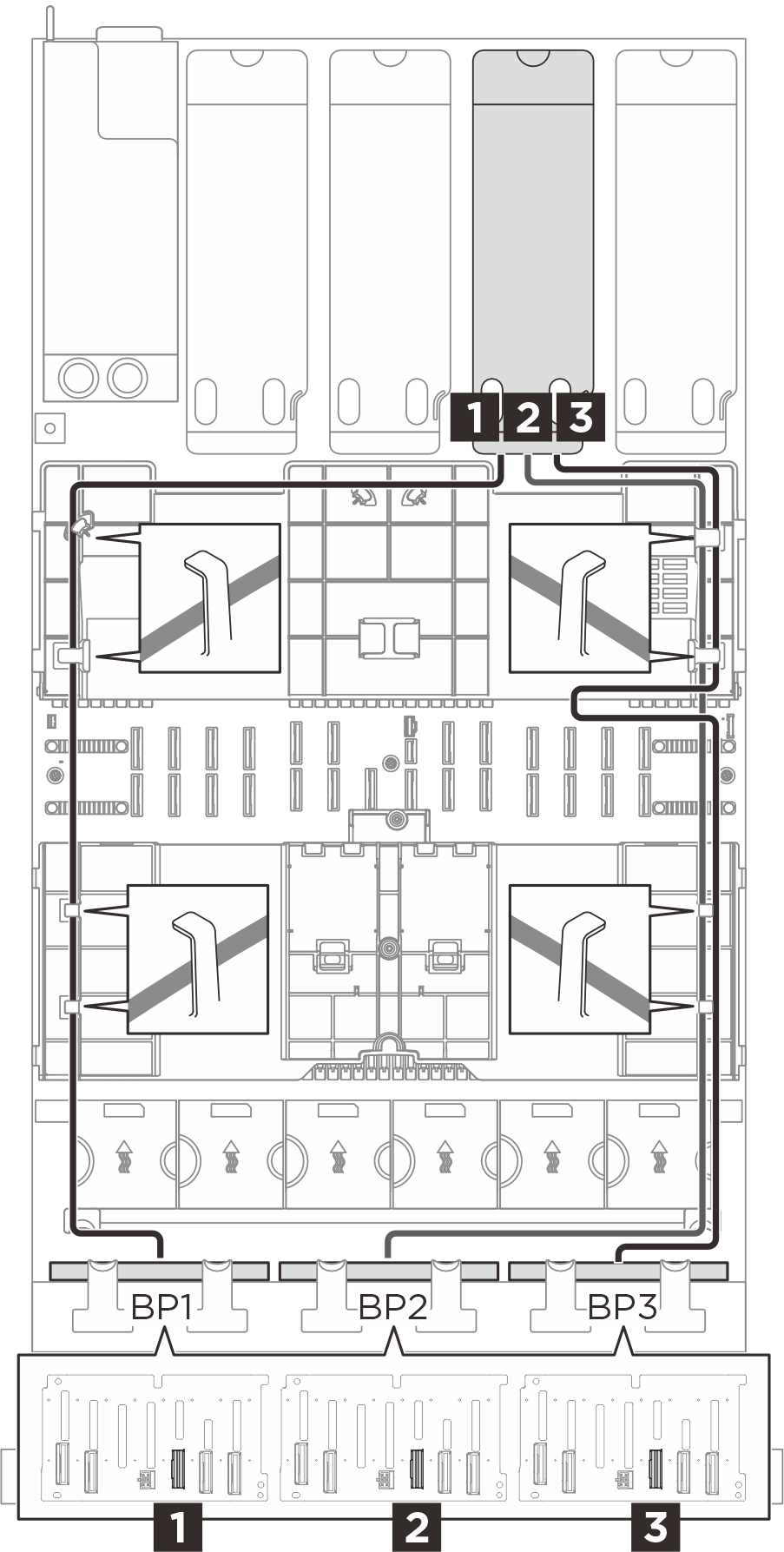

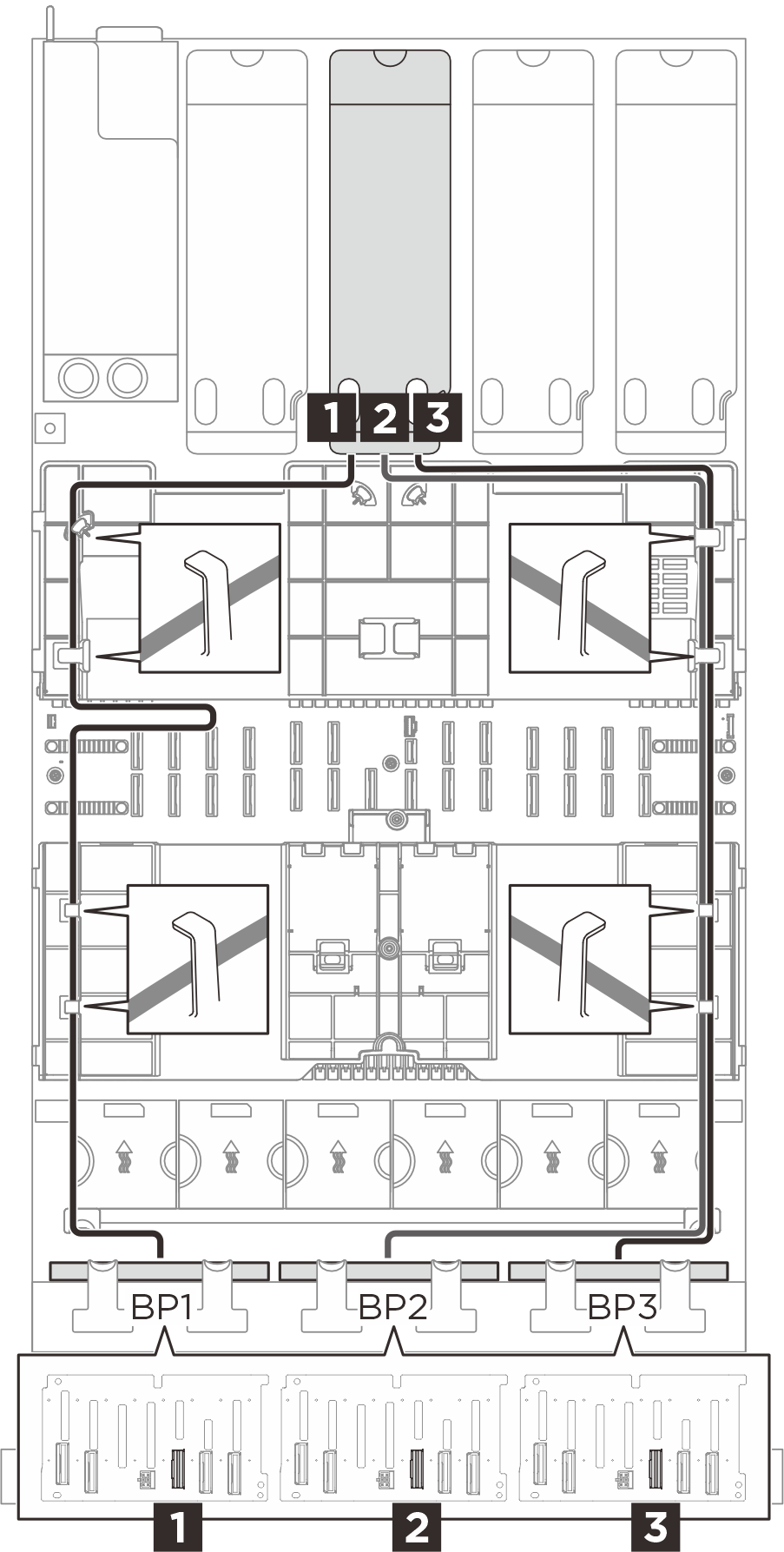

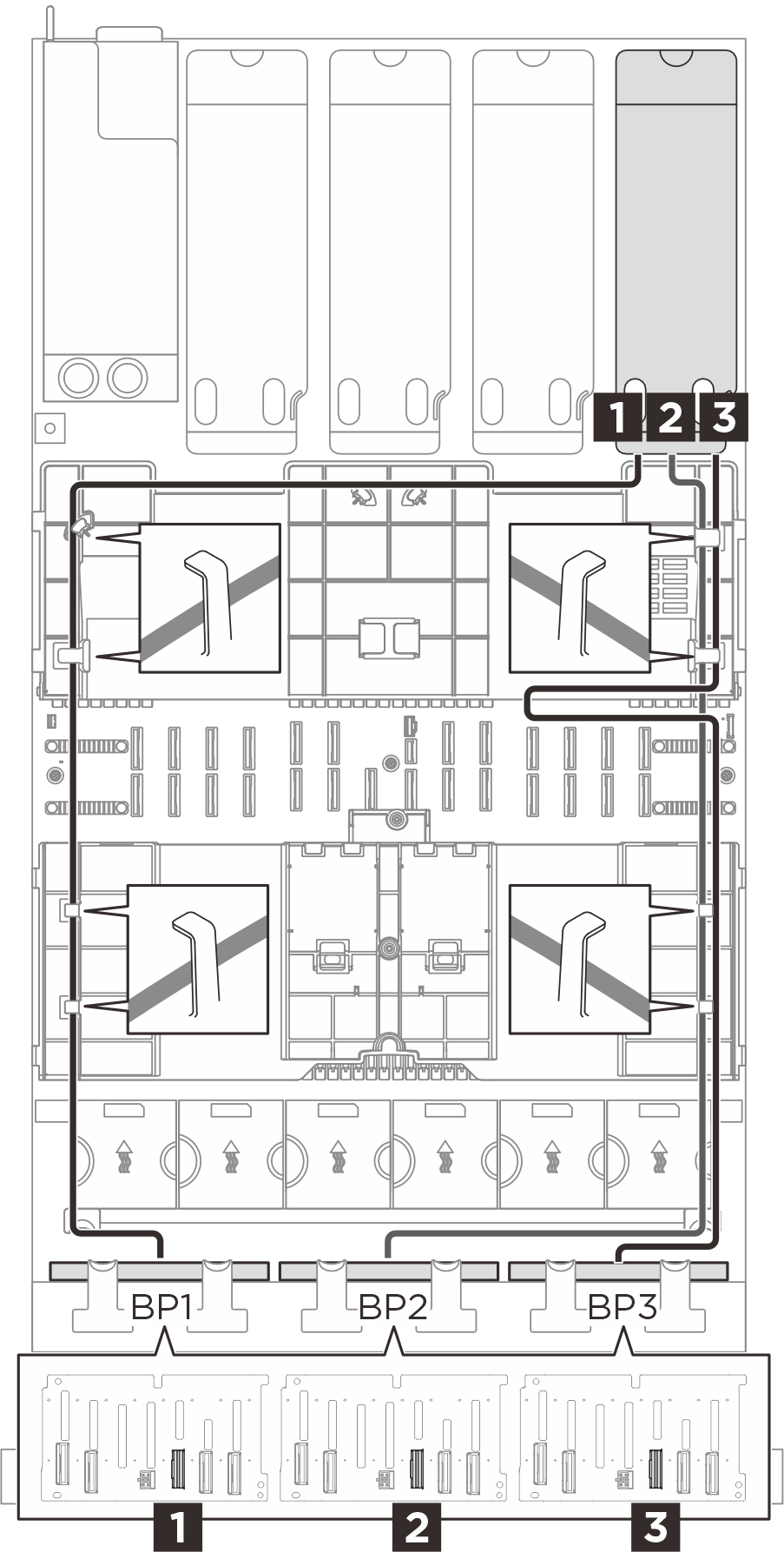

| การเดินสาย SAS/SATA ไปยังตัวยก 3 | การเดินสาย SAS/SATA ไปยังตัวยก 2 | การเดินสาย SAS/SATA ไปยังตัวยก 1 |
|---|---|---|
 |  |  |
| จาก (แบ็คเพลน) | ไปยัง (อะแดปเตอร์ RAID/HBA) | สาย |
|---|---|---|
| 1 BP1: SAS | 1
|
|
| 2 BP2: SAS | 2
|
|
| 3 BP3: SAS | 3
|
|
การเดินสาย SAS/SATA (ตัวยกสี่ตัว)
เลือกเส้นทางการเดินสายที่เกี่ยวข้องสำหรับสาย SAS/SATA จากตารางต่อไปนี้ โดยขึ้นอยู่กับตำแหน่งของอะแดปเตอร์

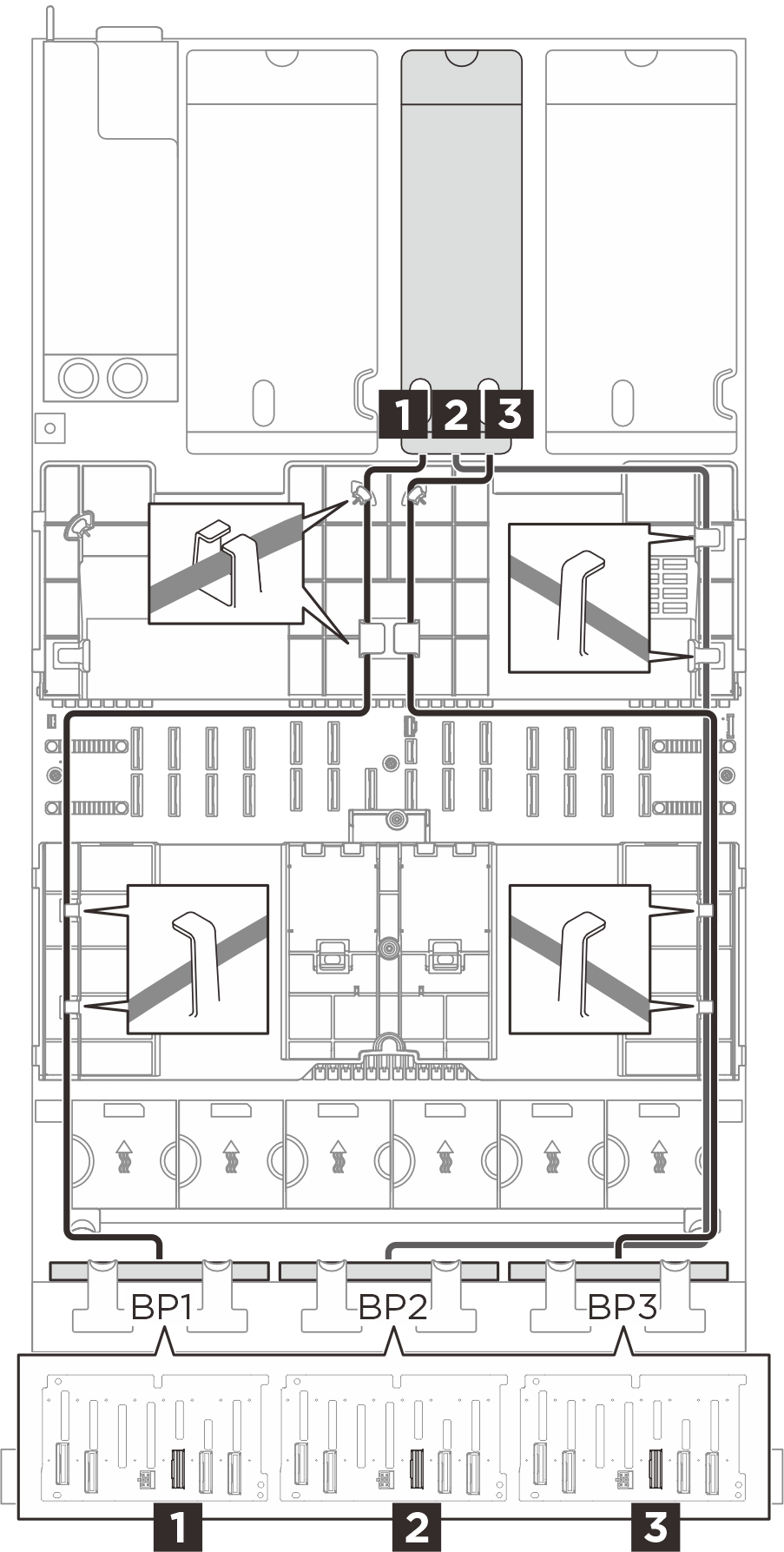

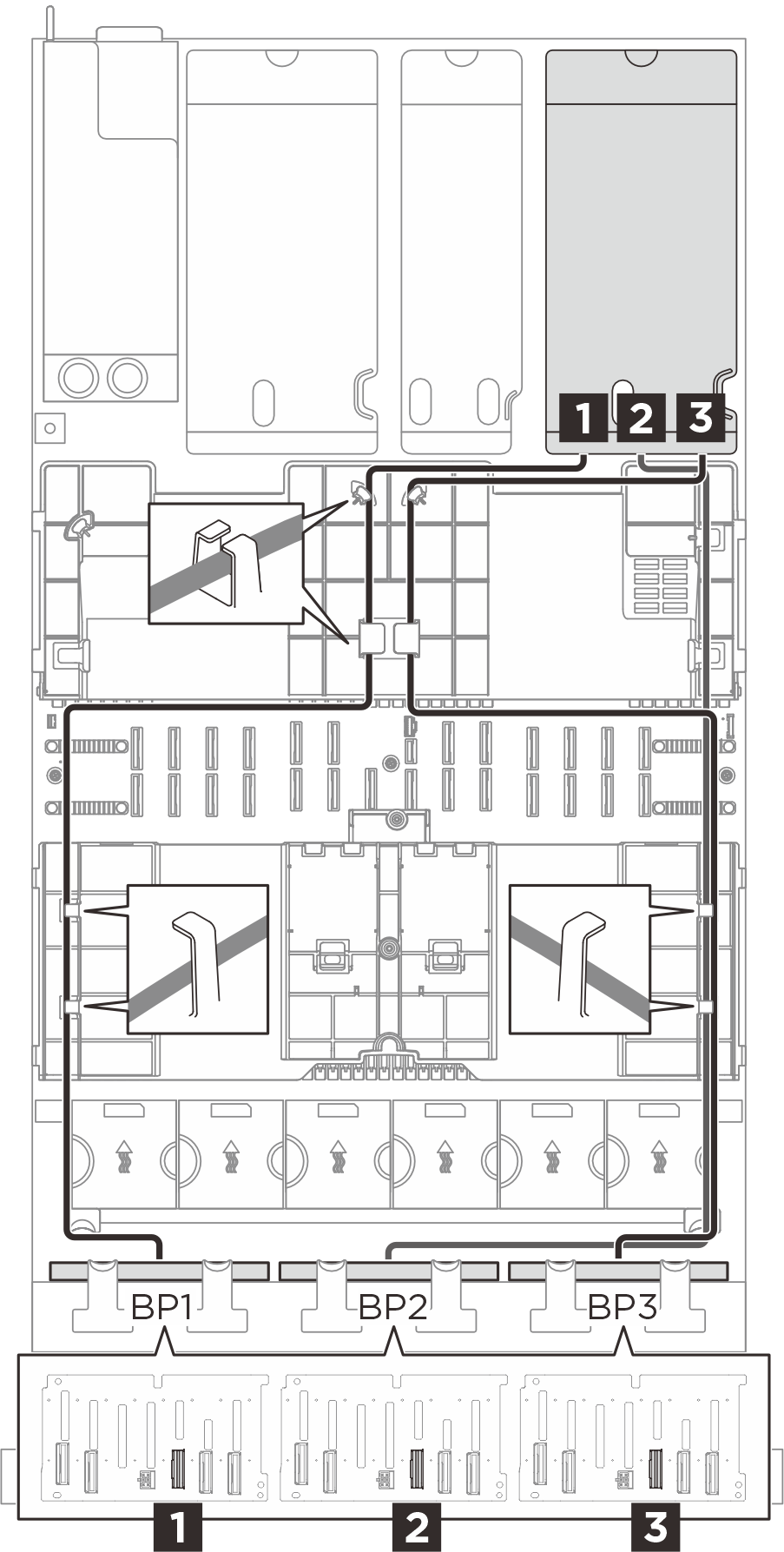

| การเดินสาย SAS/SATA ไปยังตัวยก A | การเดินสาย SAS/SATA ไปยังตัวยก B |
|---|---|
 |  |
| การเดินสาย SAS/SATA ไปยังตัวยก C | การเดินสาย SAS/SATA ไปยังตัวยก D |
 |  |
| จาก (แบ็คเพลน) | ไปยัง (อะแดปเตอร์ RAID/HBA) | สาย |
|---|---|---|
| 1 BP1: SAS | 1
|
|
| 2 BP2: SAS | 2
|
|
| 3 BP3: SAS | 3
|
|
