Disposición de los cables de la placa posterior de unidad de 2,5 pulgadas
Use la sección para comprender la disposición de los cables para la placa posterior de la unidad de 2,5 pulgadas.
Conexiones entre conectores; 1↔1, 2↔2, 3↔3, ... n↔n
El Cable PN o FRU PN se puede encontrar en la etiqueta adherida al cable.
Al disponer los cables, asegúrese de que todos los cables se pasen de forma adecuada a través de las guías para cables y los clips para cables correspondientes.
Las ilustraciones de esta sección usan la expansión PCIe de HL como ejemplo para las expansiones PCIe 1 y 3, la disposición es la misma para la expansión PCIe de FL.
Las placas posteriores AnyBay se utilizan como placas posteriores NVMe cuando no hay adaptadores RAID/HBA instalados.

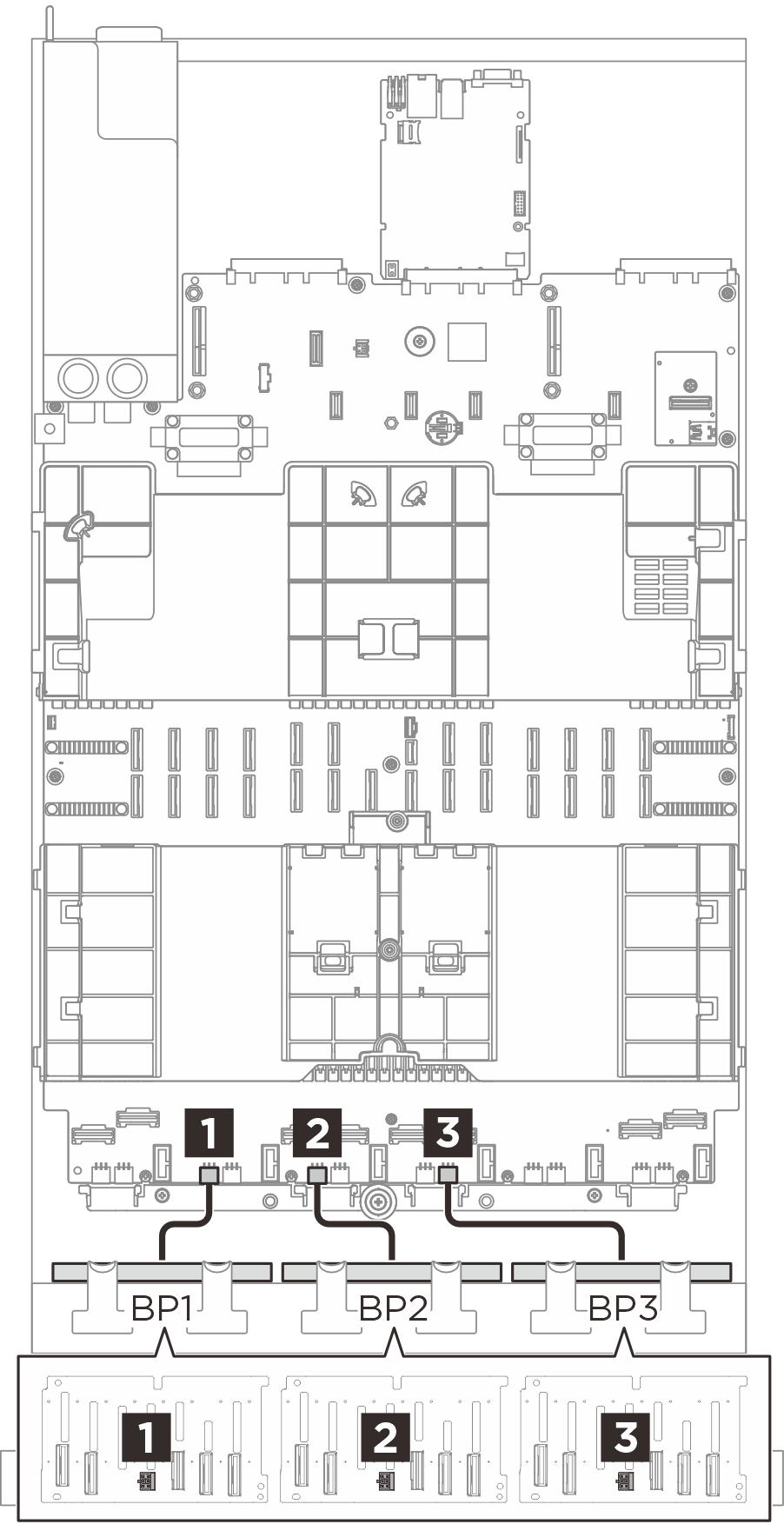

Disposición de los cables de alimentación
 |
| Desde (placa posterior) | Hasta (conjunto de la placa del sistema) | Cable |
|---|---|---|
1 BP1: PWR | 1 PWR BP3 | 6P+6S a 6P+6S (150 mm) |
2 BP2: PWR | 2 PWR BP5 | 6P+6S a 6P+6S (150 mm) |
3 BP3: PWR | 3 PWR BP8 | 6P+6S a 6P+6S (150 mm) |
Disposición de los cables NVMe
| Disposición de los cables NVMe BP1 | Disposición de los cables NVMe BP2 | Disposición de los cables NVMe BP3 |
|---|---|---|
 |  |  |
| Desde (placa posterior) | Hasta (conjunto de la placa del sistema) | Cable |
|---|---|---|

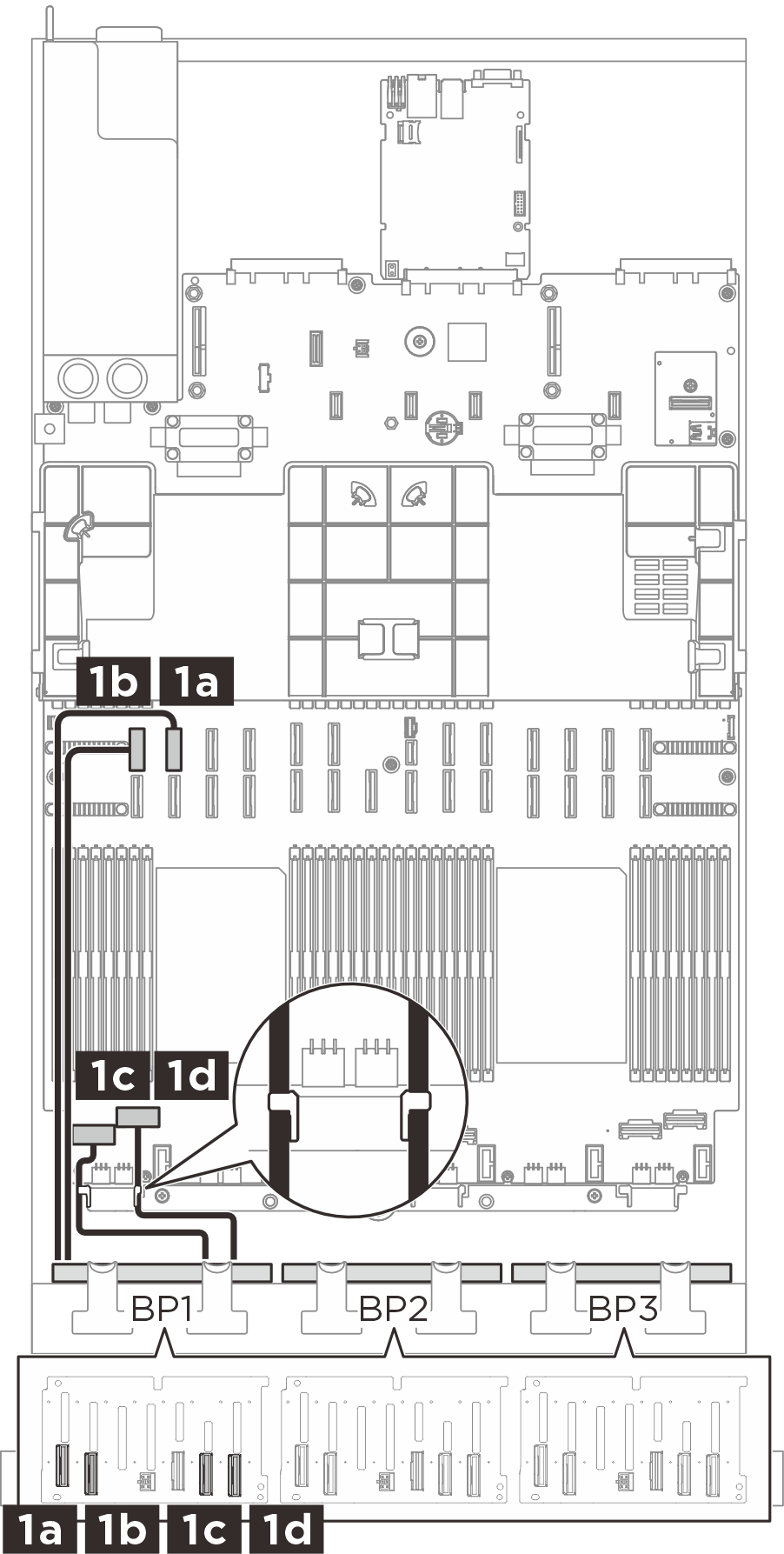

| 1a BP1: NVMe 0-1 | 1a NVMe 10 | MCIO x8 a MCIO x8 (420 mm) |
| 1b BP1: NVMe 2-3 | 1b NVMe 9 | MCIO x8 a MCIO x8 (420 mm) |
| 1c BP1: NVMe 4-5 | 1c NVMe 1 | Swift x8 a MCIO x8 (150 mm) |
| 1d BP1: NVMe 6-7 | 1d NVMe 2 | Swift x8 a MCIO x8 (150 mm) |

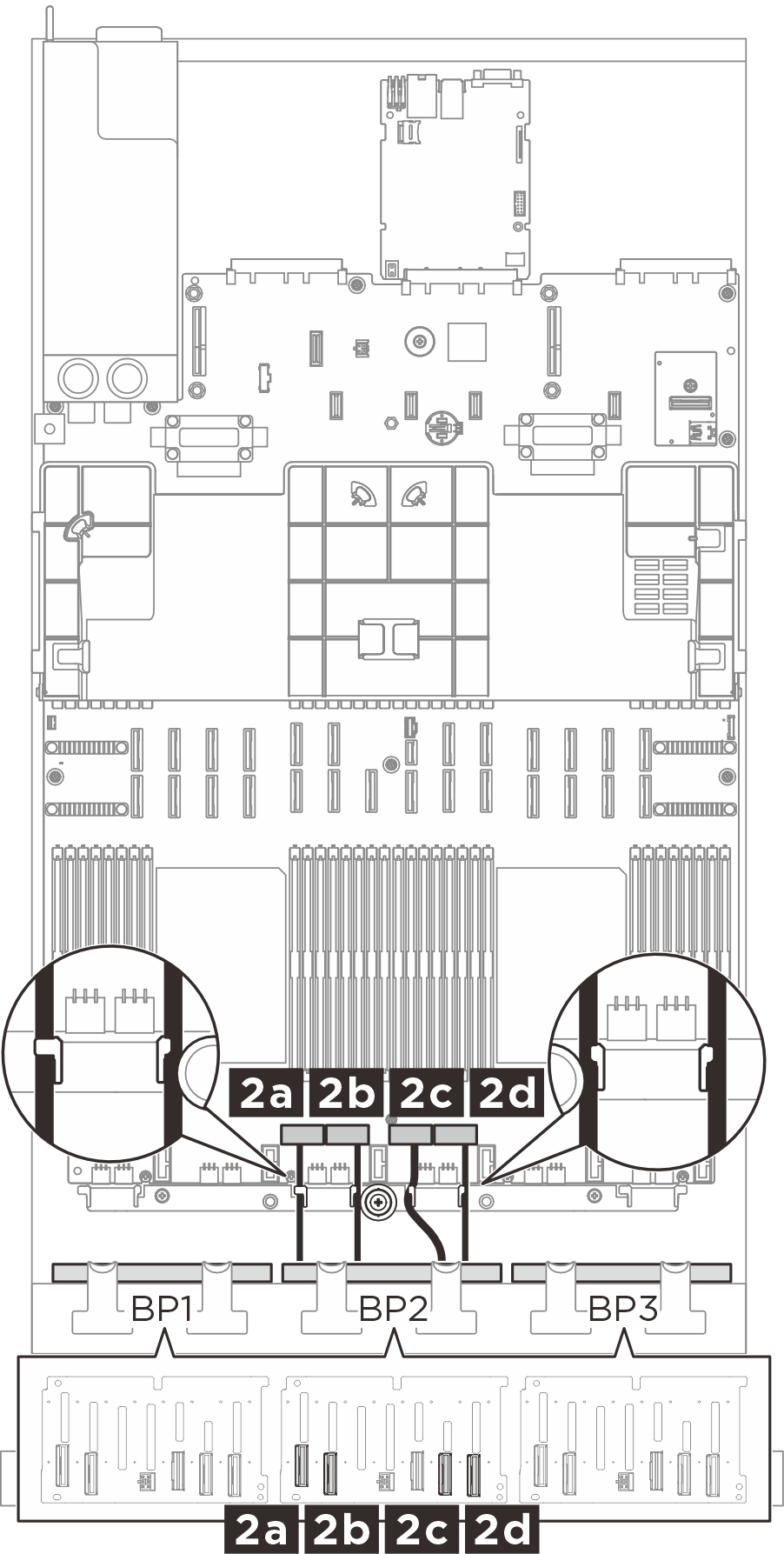

| 2a BP2: NVMe 0-1 | 2a NVMe 3 | Swift x8 a MCIO x8 (150 mm) |
| 2b BP2: NVMe 2-3 | 2b NVMe 4 | Swift x8 a MCIO x8 (150 mm) |
| 2c BP2: NVMe 4-5 | 2c NVMe 5 | Swift x8 a MCIO x8 (150 mm) |
| 2d BP2: NVMe 6-7 | 2d NVMe 6 | Swift x8 a MCIO x8 (150 mm) |

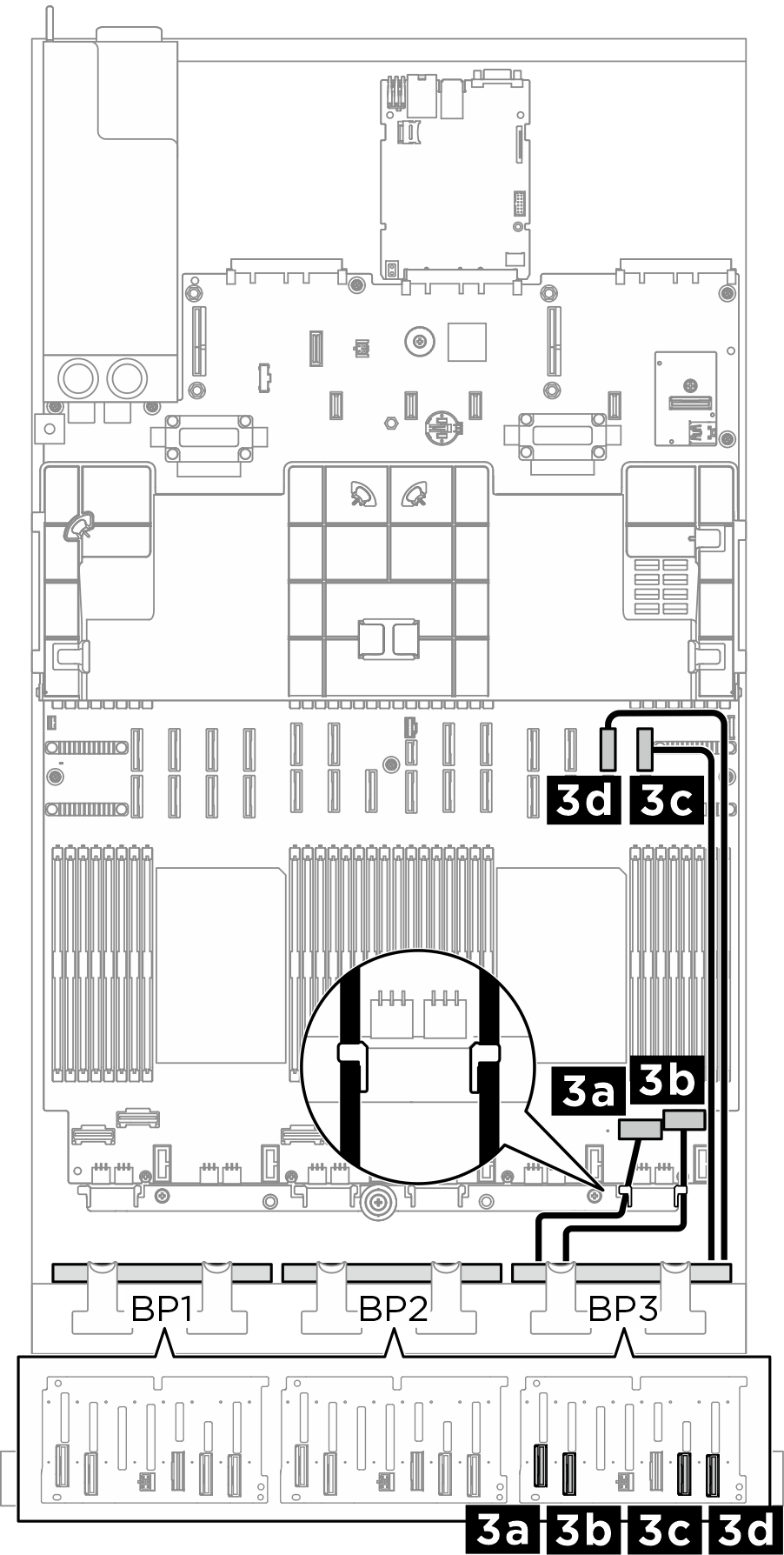

| 3a BP3: NVMe 0-1 | 3a NVMe 7 | Swift x8 a MCIO x8 (150 mm) |
| 3b BP3: NVMe 2-3 | 3b NVMe 8 | Swift x8 a MCIO x8 (150 mm) |
| 3c BP3: NVMe 4-5 | 3c NVMe 12 | MCIO x8 a MCIO x8 (420 mm) |
| 3d BP3: NVMe 6-7 | 3d NVMe 11 | MCIO x8 a MCIO x8 (420 mm) |

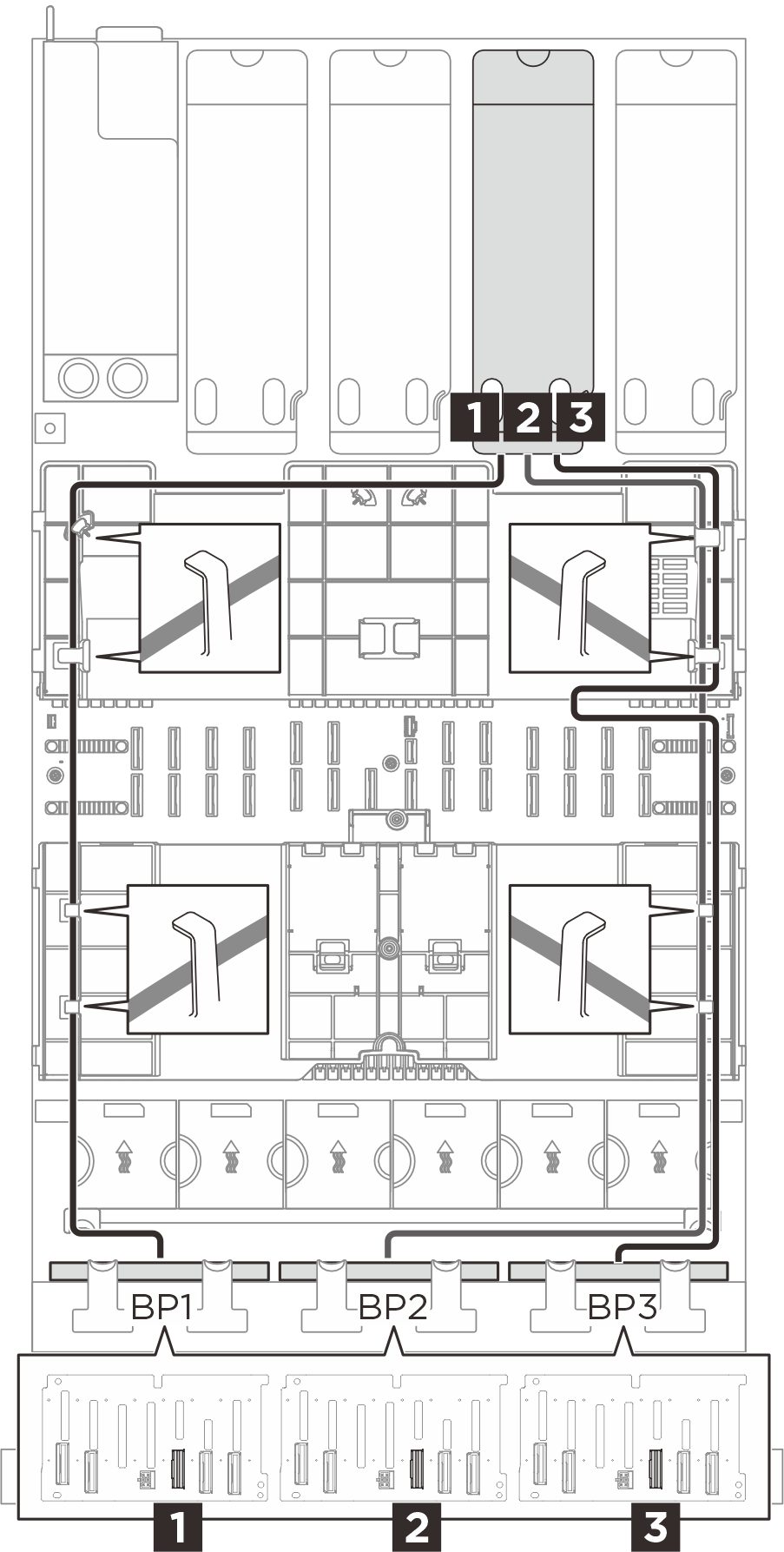

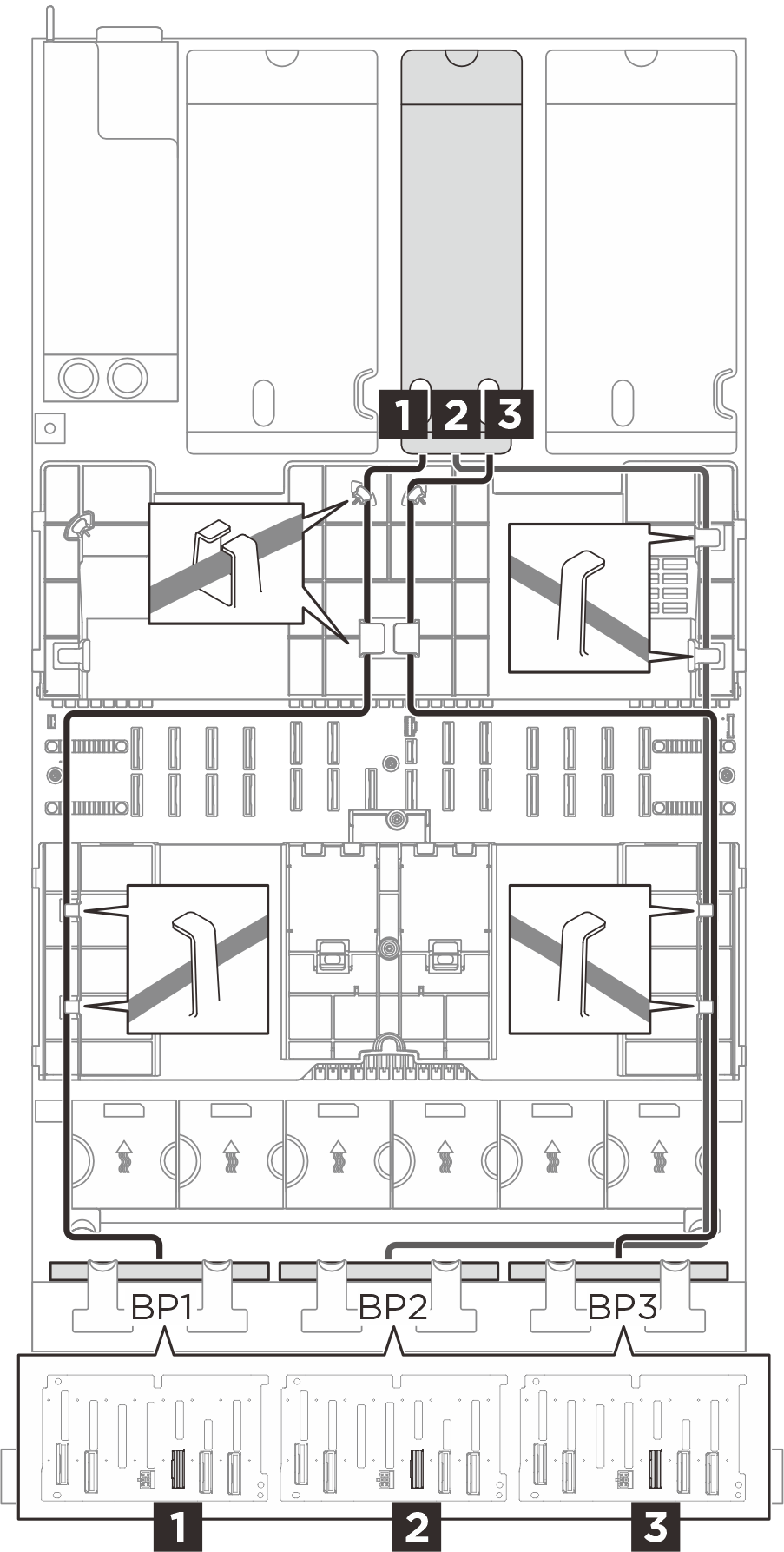

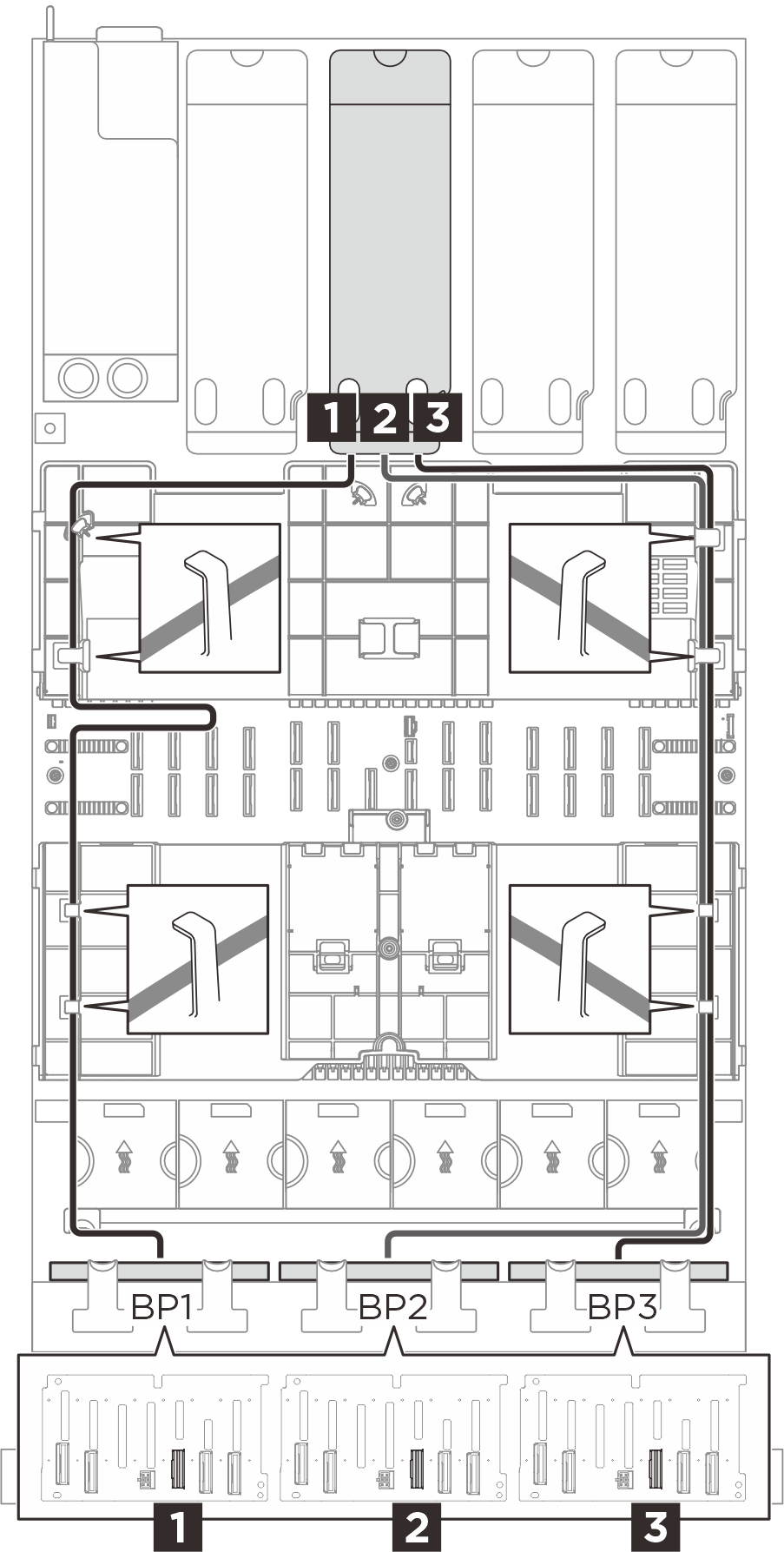

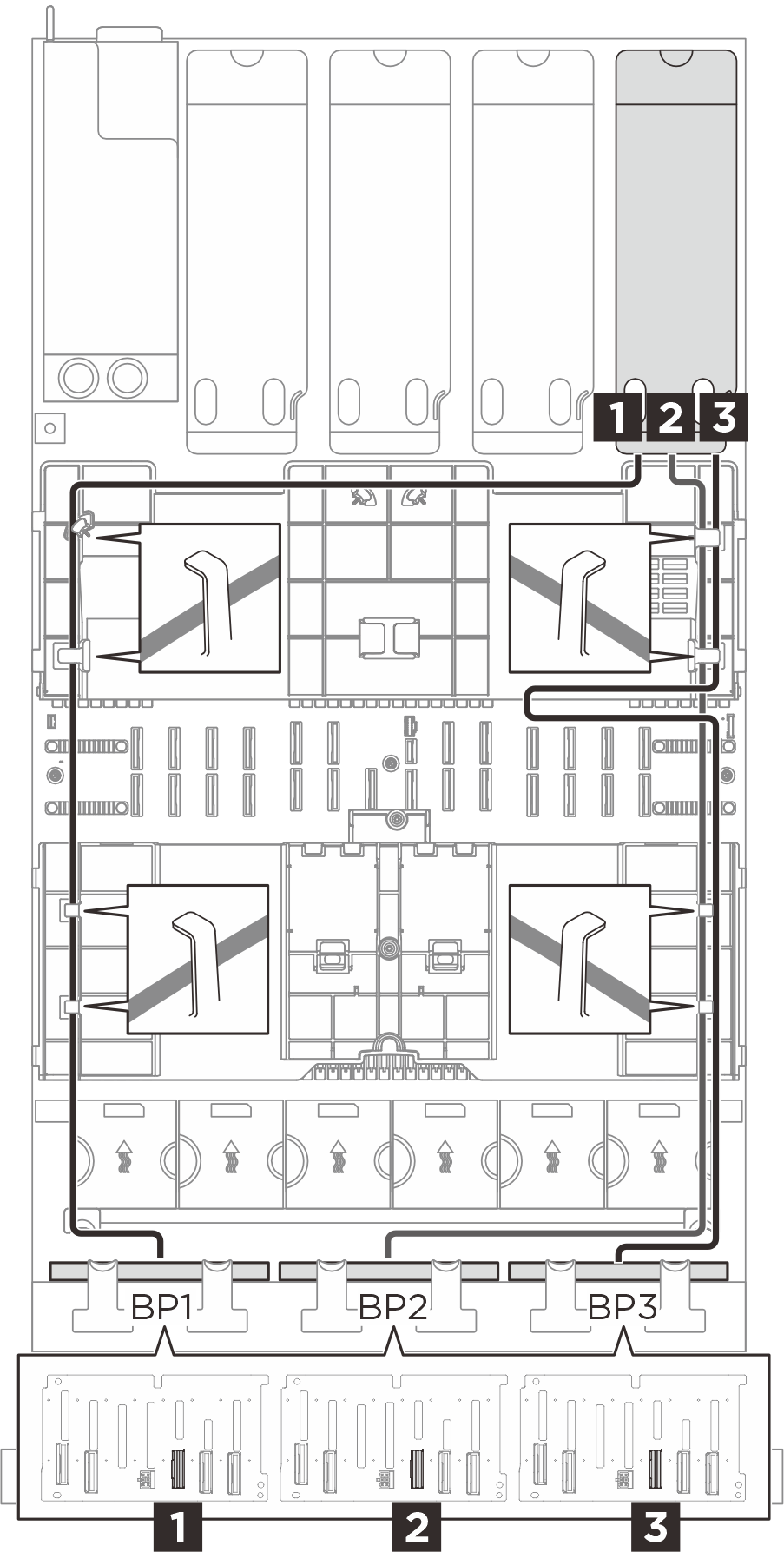

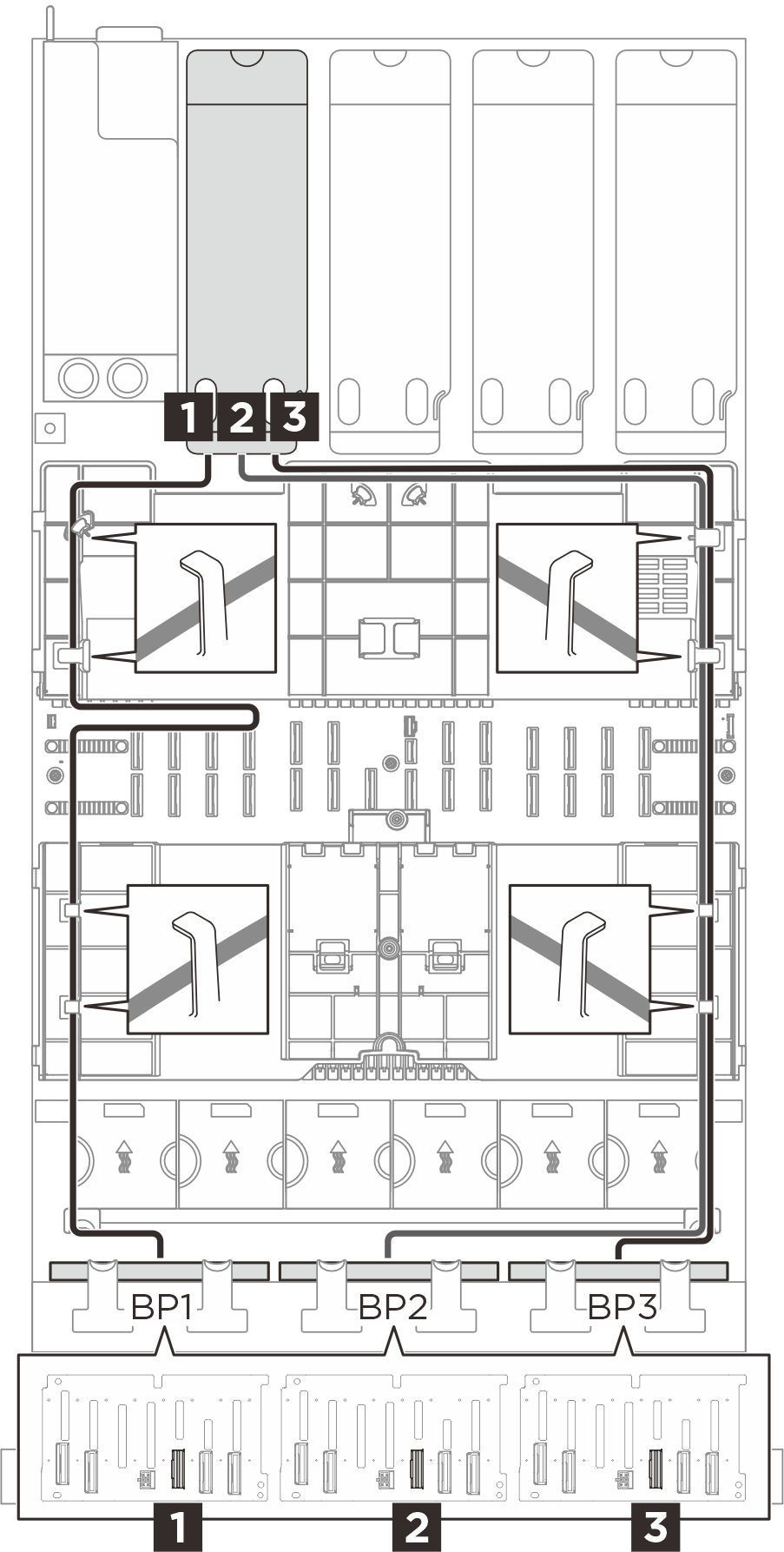

Disposición de los cables SAS/SATA (tres expansiones)
Según la ubicación del adaptador, seleccione la ruta de disposición correspondiente para el cable SAS/SATA en la siguiente tabla.
| Disposición de los cables SAS/SATA a la expansión 3 | Disposición de los cables SAS/SATA a la expansión 2 | Disposición de los cables SAS/SATA a la expansión 1 |
|---|---|---|
 |  |  |
| Desde (placa posterior) | Hasta (adaptador RAID/HBA) | Cable |
|---|---|---|
| 1 BP1: SAS | 1
|
|
| 2 BP2: SAS | 2
|
|
| 3 BP3: SAS | 3
|
|

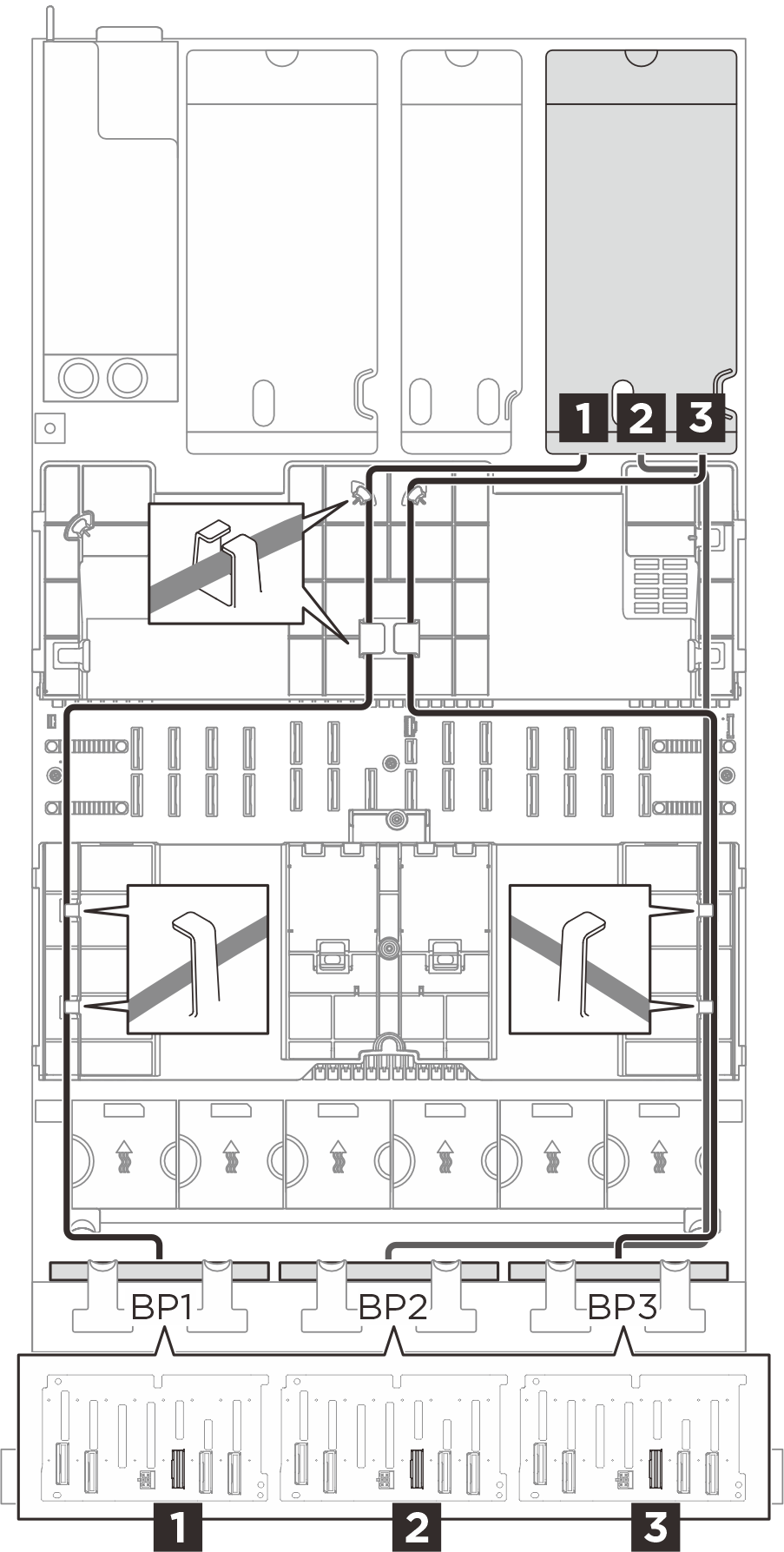

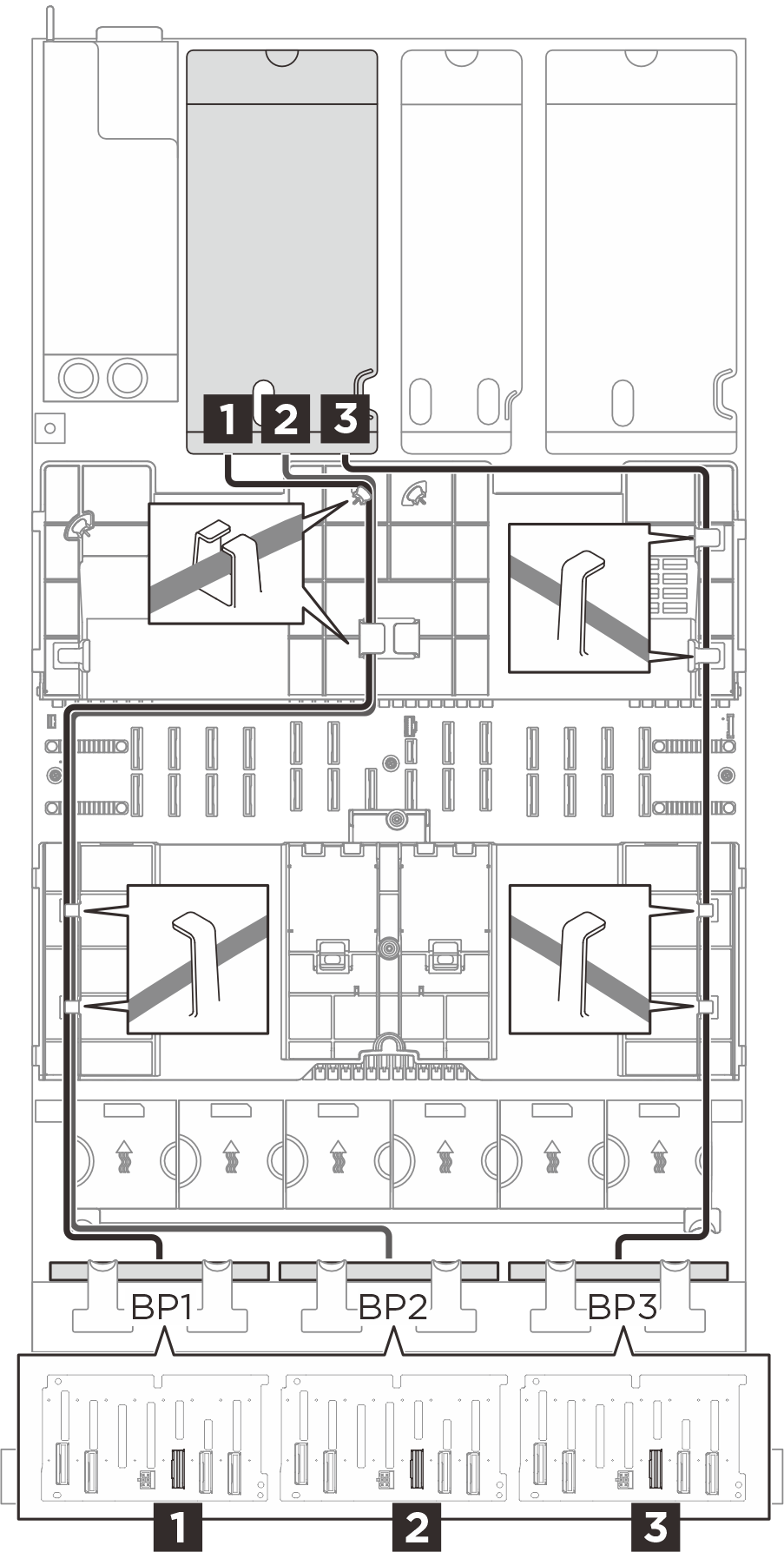

Disposición de los cables SAS/SATA (cuatro expansiones)
Según la ubicación del adaptador, seleccione la ruta de disposición correspondiente para el cable SAS/SATA en la siguiente tabla.
| Disposición de los cables SAS/SATA a la expansión A | Disposición de los cables SAS/SATA a la expansión B |
|---|---|
 |  |
| Disposición de los cables SAS/SATA a la expansión C | Disposición de los cables SAS/SATA a la expansión D |
 |  |
| Desde (placa posterior) | Hasta (adaptador RAID/HBA) | Cable |
|---|---|---|
| 1 BP1: SAS | 1
|
|
| 2 BP2: SAS | 2
|
|
| 3 BP3: SAS | 3
|
|
