Disposición de los cables del adaptador de arranque M.2 interno
Siga las instrucciones que aparecen en esta sección para aprender a disponer los cables para el adaptador de arranque M.2 interno.
Nota
Conexiones entre conectores; 1↔1, 2↔2, 3↔3, ... n↔n
El Cable PN o FRU PN se puede encontrar en la etiqueta adherida al cable.
Al disponer los cables, asegúrese de que todos los cables se pasen de forma adecuada a través de las guías para cables y los clips para cables correspondientes.

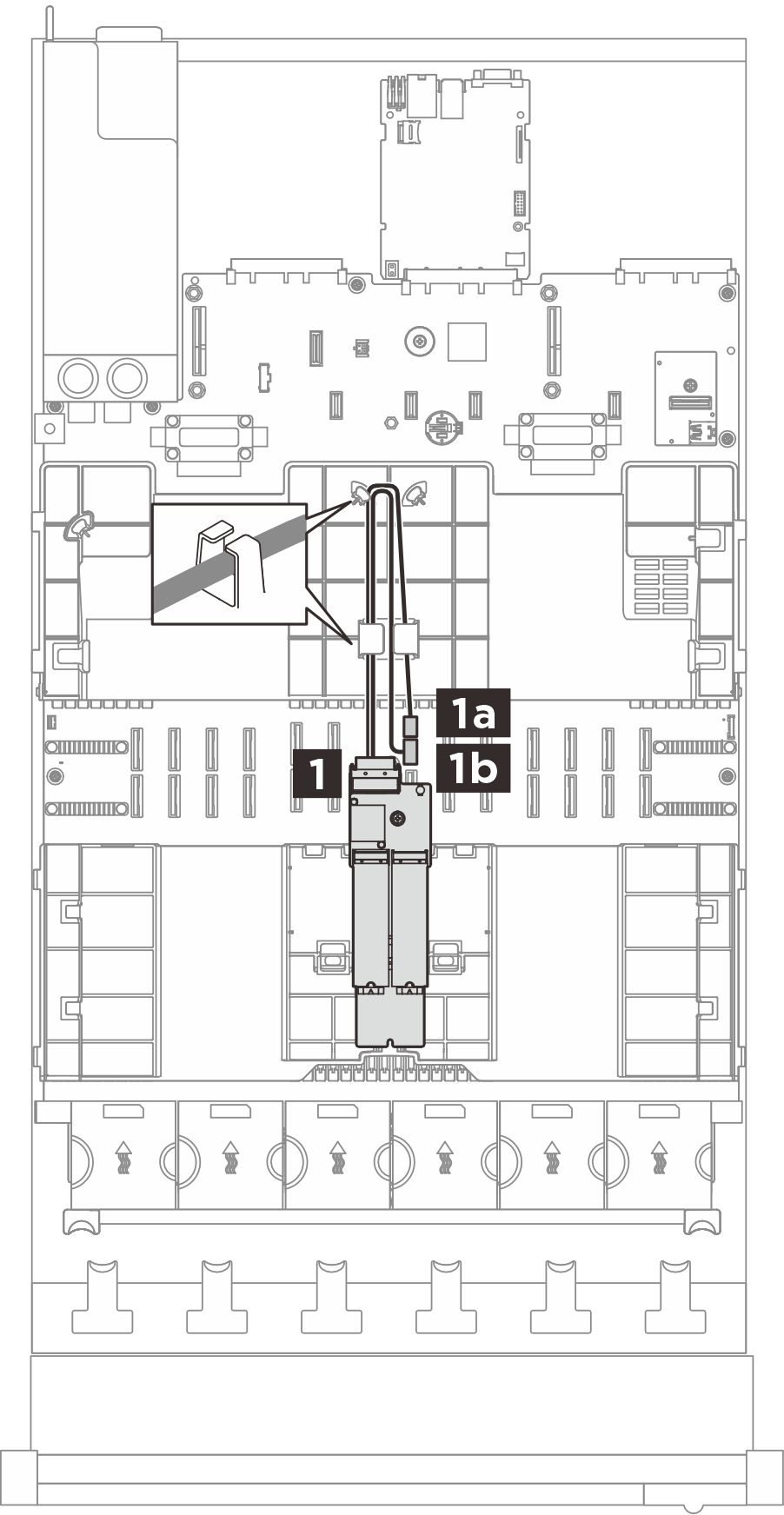

Figura 1. Disposición de los cables para el adaptador de arranque M.2 interno
| De (adaptador de arranque M.2) | Hasta (conjunto de la placa del sistema) | Cable |
|---|---|---|
1 Señal y alimentación M.2 | 1a Alimentación M.2 | MCIO x4+2x10p a ULP 82p (300/300 mm) |
1b Señal M.2 |
