Roteamento de cabos do adaptador de inicialização M.2 interno
Siga as instruções nesta seção para aprender a fazer o roteamento de cabos do adaptador de inicialização M.2 interno.
Nota
Conexões entre conectores; 1↔1, 2↔2, 3↔3, ... n↔n
O Cable PN ou FRU PN pode ser encontrado na etiqueta anexada ao cabo.
Ao direcionar os cabos, certifique-se de que todos os cabos sejam direcionados corretamente pelas guias e presilhas de cabos.

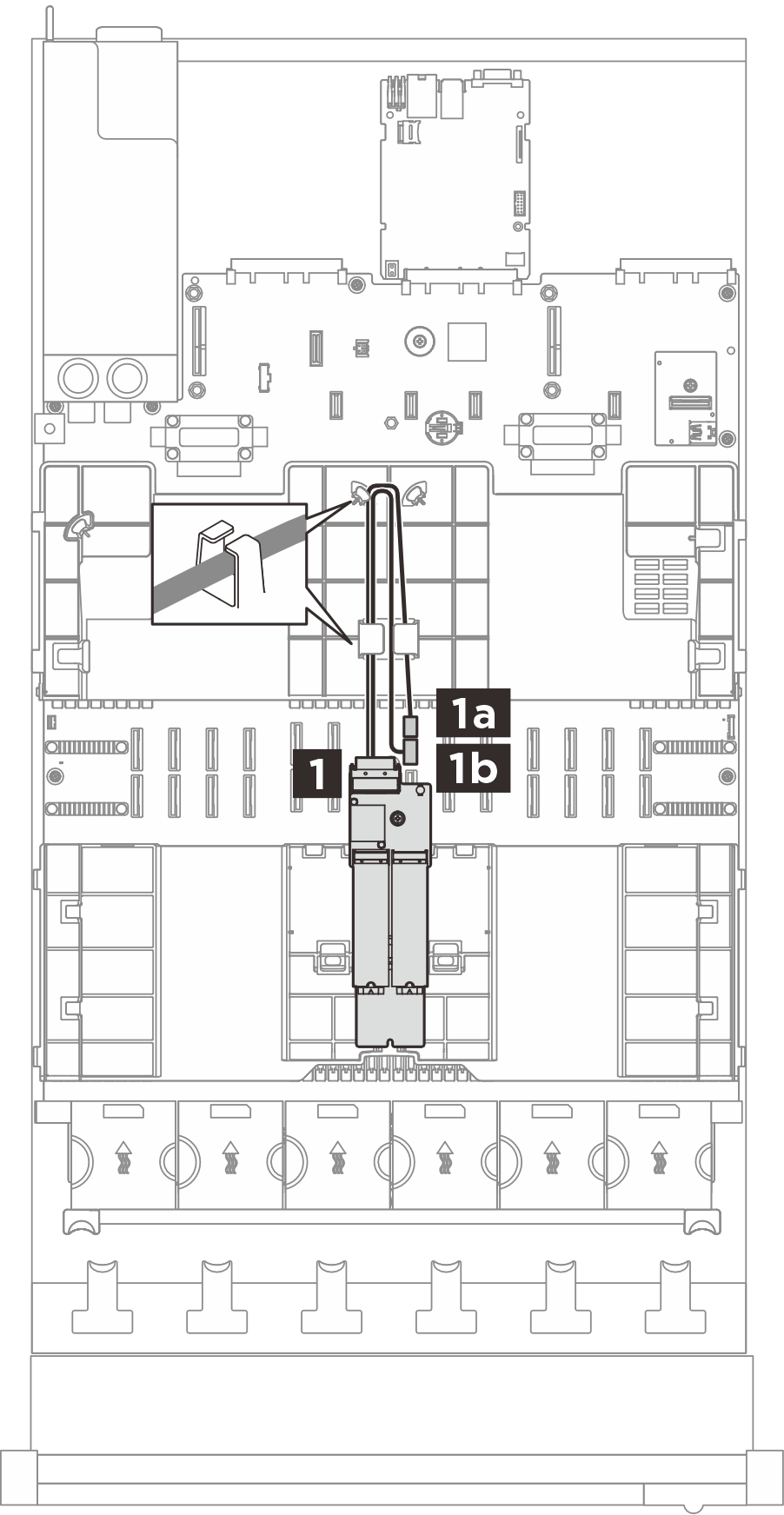

Figura 1. Roteamento de cabos do adaptador de inicialização M.2 interno
| De (adaptador de inicialização M.2) | Para (conjunto de placa-mãe) | Cabo |
|---|---|---|
1 Energia e sinal M.2 | 1a Energia M.2 | MCIO x4+2x10p para ULP 82p (300/300 mm) |
1b Sinal M.2 |
