Roteamento de cabos do backplane traseiro da unidade M.2
Siga as instruções nesta seção para aprender a fazer o roteamento de cabos do backplane traseiro da unidade M.2.
Nota
Conexões entre conectores; 1↔1, 2↔2, 3↔3, ... n↔n
O Cable PN ou FRU PN pode ser encontrado na etiqueta anexada ao cabo.
Ao direcionar os cabos, certifique-se de que todos os cabos sejam direcionados corretamente pelas guias e presilhas de cabos.

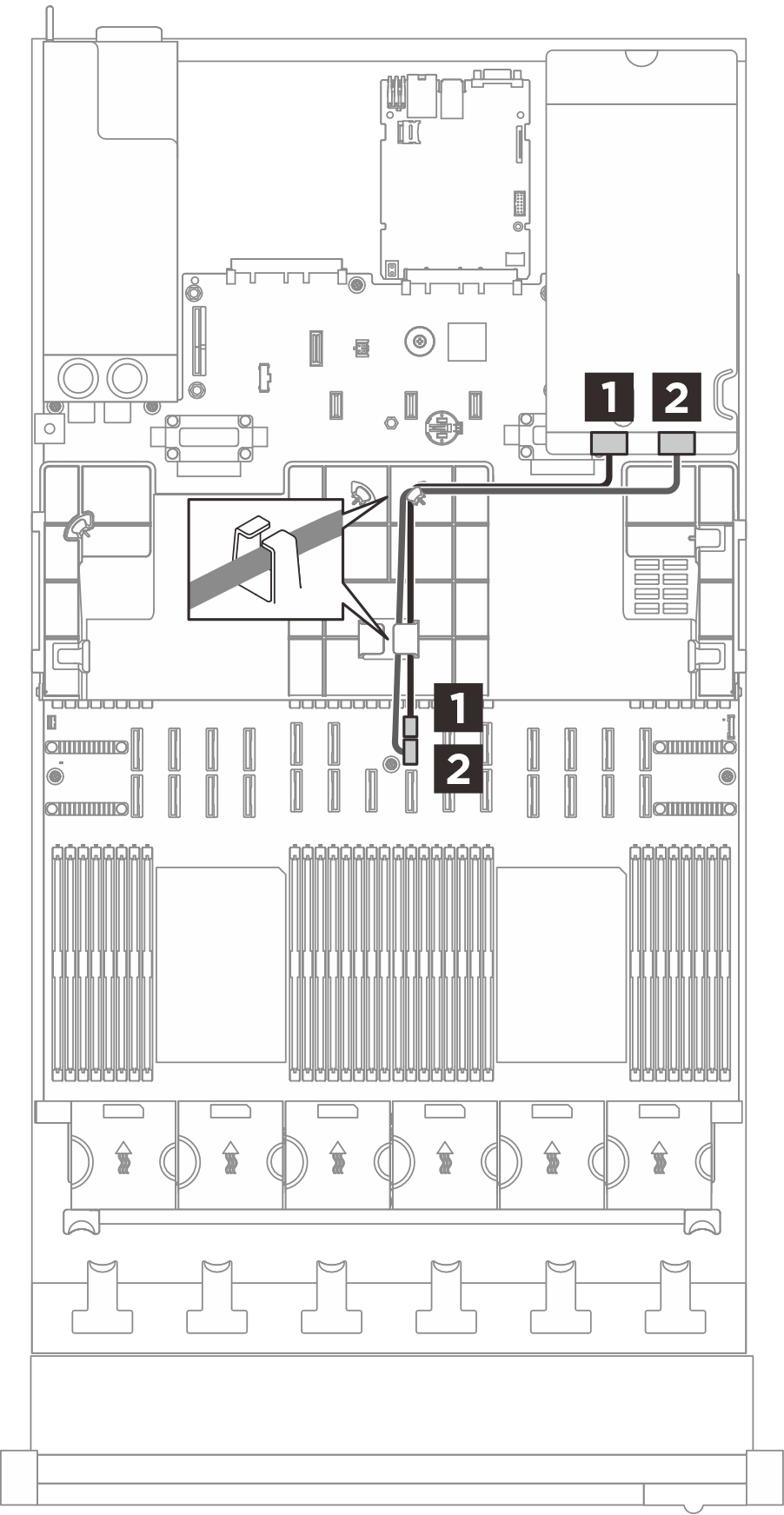

Figura 1. Roteamento de cabos do backplane traseiro da unidade M.2
| De (conjunto de placa-mãe) | Para (adaptador de inicialização M.2 traseiro) | Cabo |
|---|---|---|
1 Alimentação M.2 | 1 Alimentação M.2 | 2x10p a 2x10p (520 mm) |
2 Sinal M.2 | 2 Sinal M.2 | MCIO x4 para MCIO x4 (520 mm) |
