背面 M.2 硬盘背板线缆布放
按照本节中的说明了解如何为背面 M.2 硬盘背板进行线缆布放。
注
接口之间的连接：1↔1，2↔2，3↔3，... n↔n
Cable PN 或 FRU PN 请见线缆所附的标签。
请确保使用相应的线缆导轨和线缆夹正确布放所有线缆。

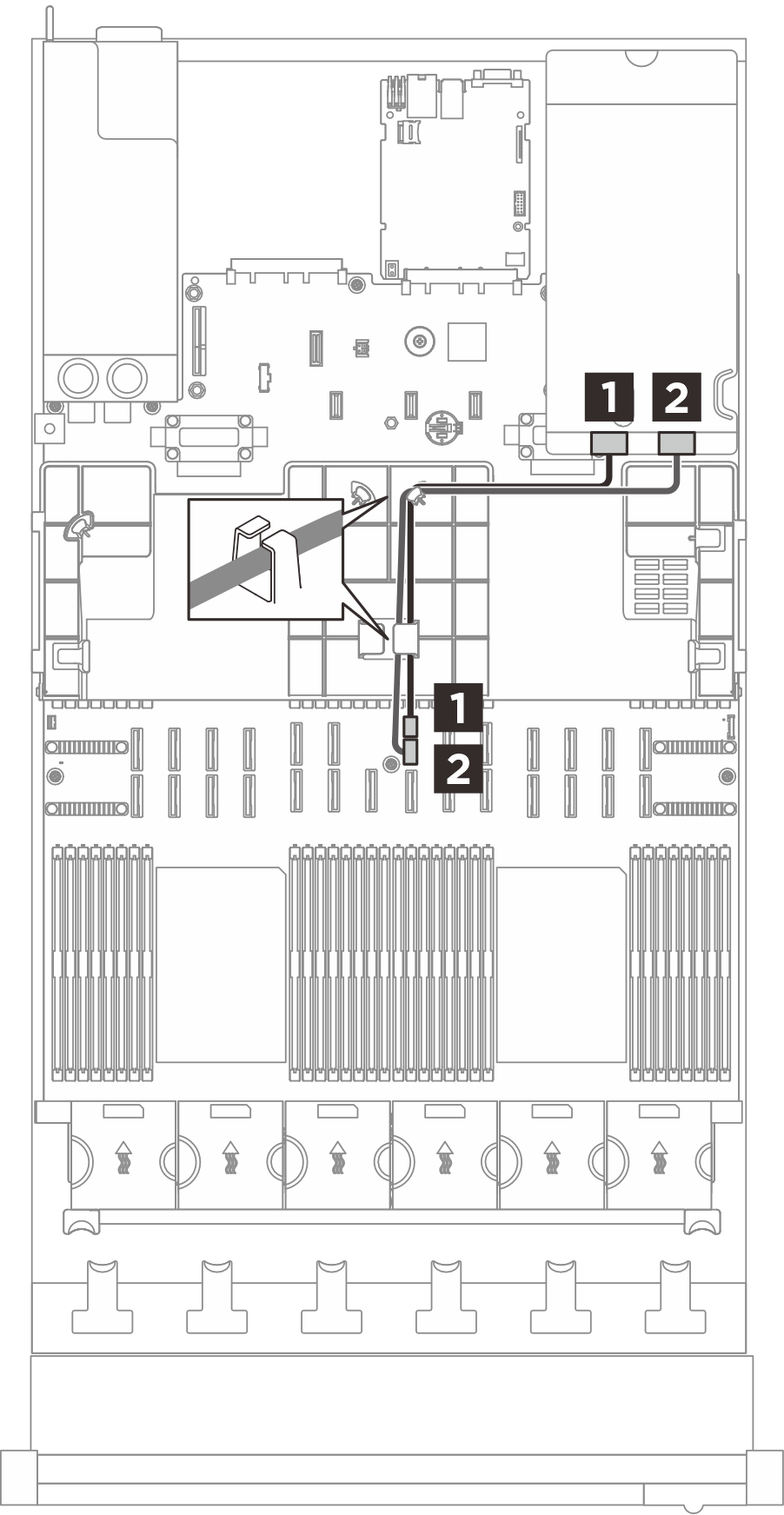

图 1. 背面 M.2 硬盘背板的线缆布放
| 从（主板组合件） | 到（背面 M.2 引导适配器） | 线缆 |
|---|---|---|
1 M.2 电源 | 1 M.2 电源 | 2x10p 转 2x10p（520 毫米） |
2 M.2 信号 | 2 M.2 信号 | MCIO x4 转 MCIO x4（520 毫米） |
