配电板线缆布放
按照本节中的说明了解如何为配电板进行线缆布放。
注
接口之间的连接：1↔1，2↔2，3↔3，... n↔n
Cable PN 或 FRU PN 请见线缆所附的标签。
请确保使用相应的线缆导轨和线缆夹正确布放所有线缆。

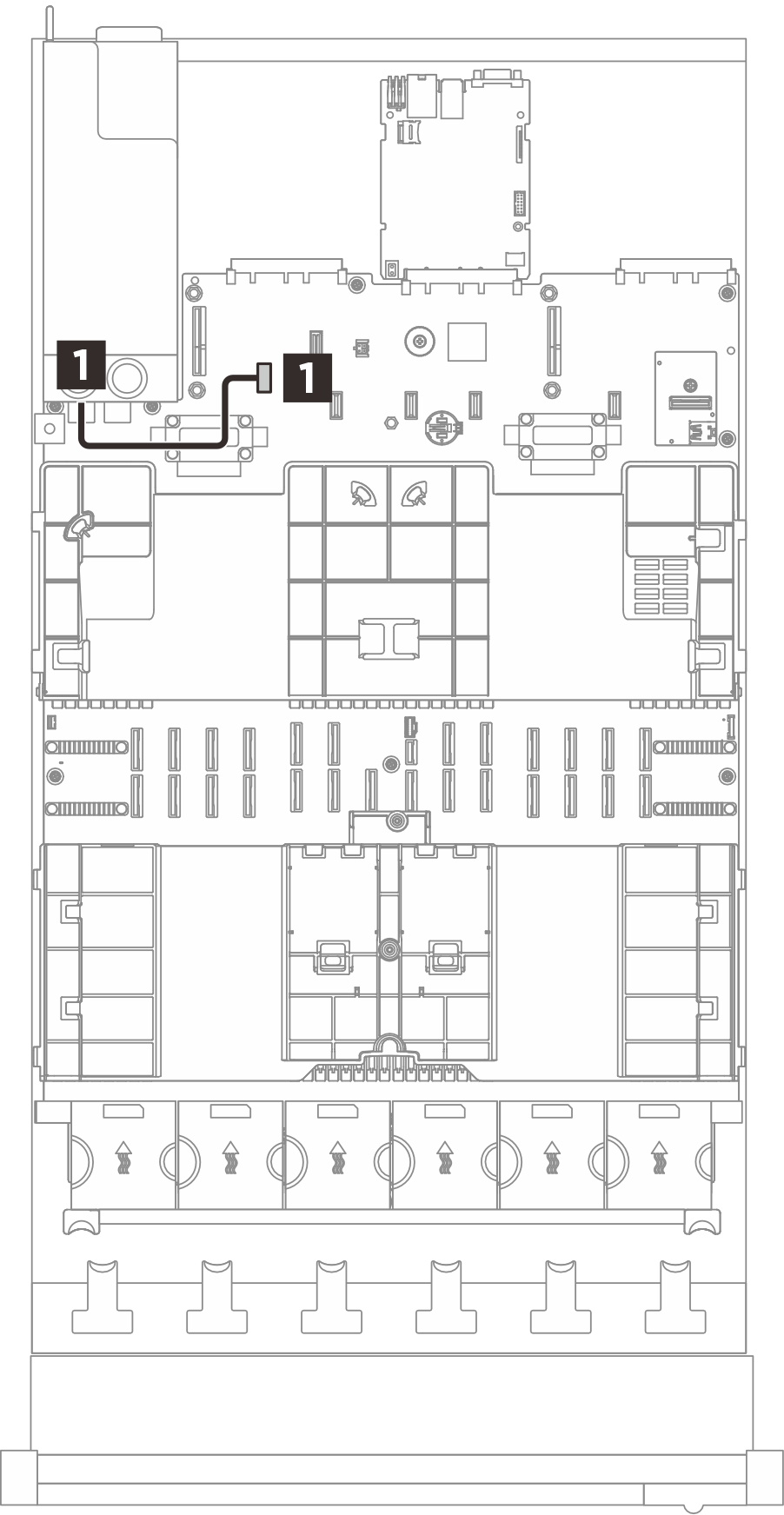

图 1. 配电板的线缆布放
| 从 | 到（主板组合件） | 线缆 |
|---|---|---|
1 PDB 边带接口 | 1 边带电源接口 | 2x15p 转 2x15p（210 毫米） |
提供反馈
按照本节中的说明了解如何为配电板进行线缆布放。
接口之间的连接：1↔1，2↔2，3↔3，... n↔n
Cable PN 或 FRU PN 请见线缆所附的标签。
请确保使用相应的线缆导轨和线缆夹正确布放所有线缆。
| 从 | 到（主板组合件） | 线缆 |
|---|---|---|
1 PDB 边带接口 | 1 边带电源接口 | 2x15p 转 2x15p（210 毫米） |
