電源配送板纜線佈線
請依照本節中的指示，瞭解如何為電源配送板進行纜線佈線。
註
接頭之間的連接；1↔1，2↔2，3↔3，... n↔n
您可以在貼在纜線的標籤上找到 Cable PN 或 FRU PN。
進行纜線佈線時，確保所有纜線都正確穿過對應的纜線導件和纜線夾。

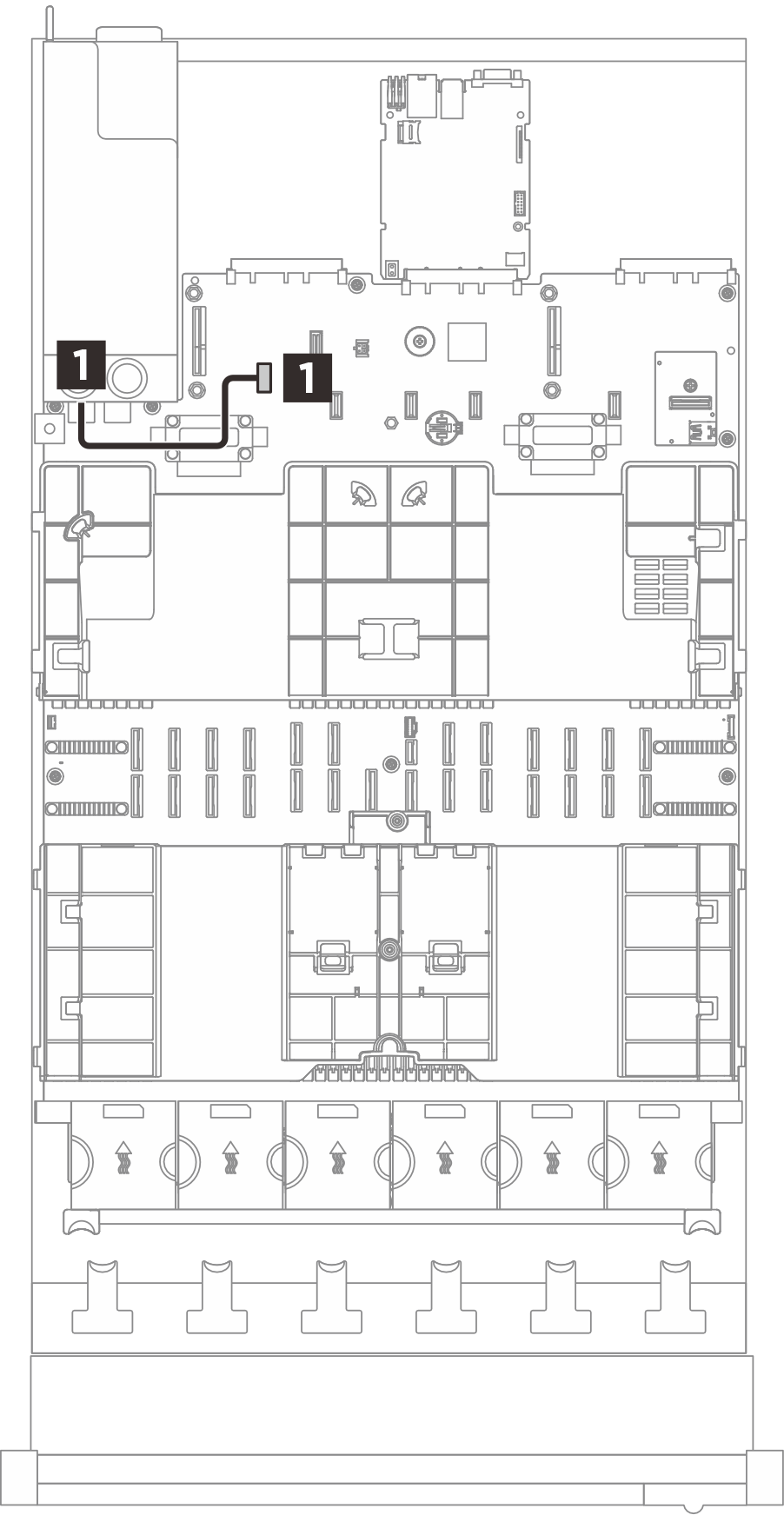

圖 1. 電源配送板的纜線佈線
| 從 | 到（主機板組件） | 纜線 |
|---|---|---|
1 PDB 側頻 | 1 側頻電源 | 2x15p 至 2x15p（210 公釐） |
