Disposición de los cables de la placa de la distribución de alimentación
Siga las instrucciones que aparecen en esta sección para aprender a establecer la disposición de los cables para la placa de distribución de alimentación.
Nota
Conexiones entre conectores; 1↔1, 2↔2, 3↔3, ... n↔n
El Cable PN o FRU PN se puede encontrar en la etiqueta adherida al cable.
Al disponer los cables, asegúrese de que todos los cables se pasen de forma adecuada a través de las guías para cables y los clips para cables correspondientes.

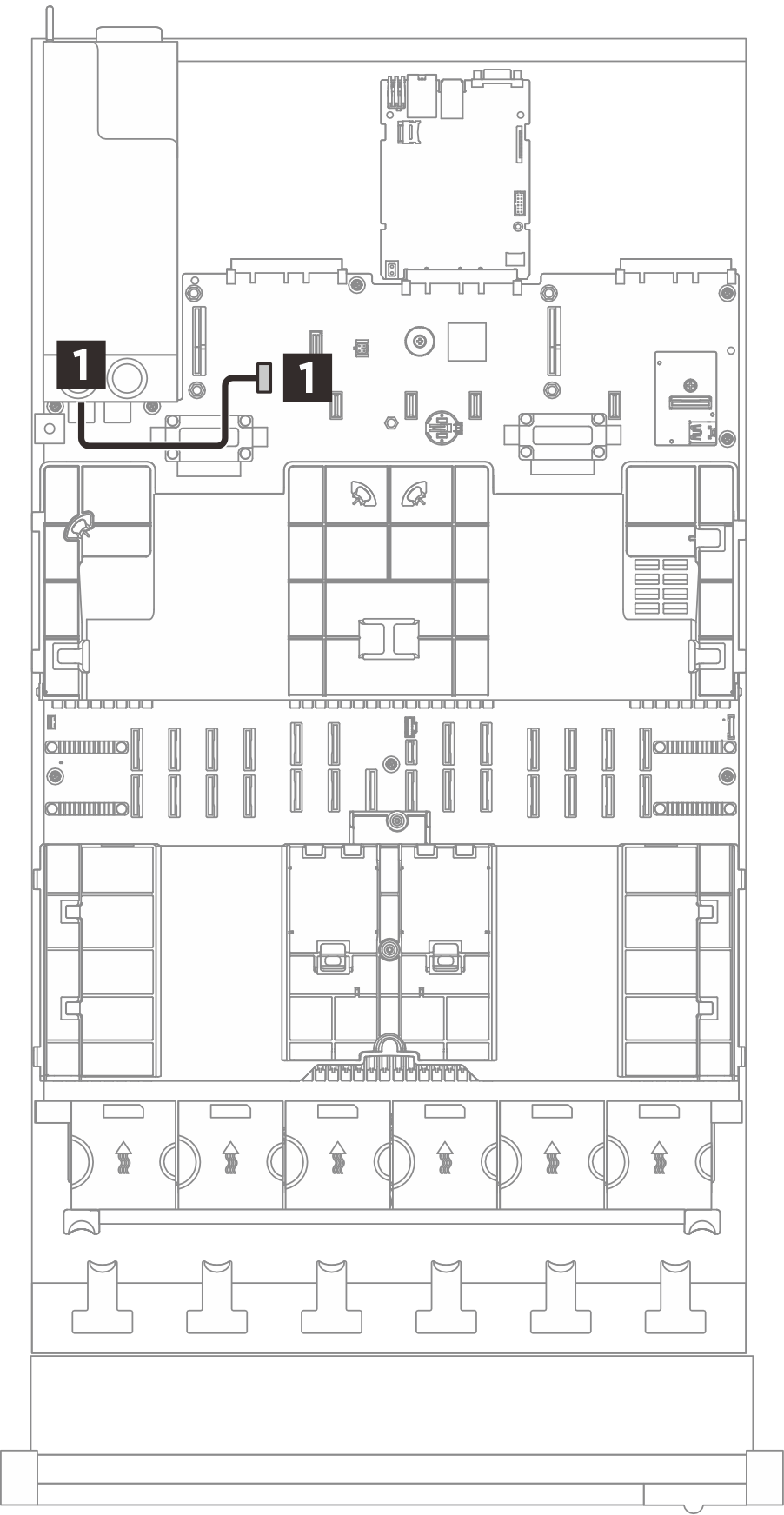

Figura 1. Disposición de los cables para la placa de la distribución de alimentación
| Desde | Hasta (conjunto de la placa del sistema) | Cable |
|---|---|---|
1 Banda lateral de la PDB | 1 Alimentación de banda lateral | 2x15p a 2x15p (210 mm) |
