Disposición de los cables del pestillo del bastidor
Siga las instrucciones que aparecen en esta sección para aprender a establecer la disposición de los cables de los pestillos del bastidor.
Nota
Conexiones entre conectores; 1↔1, 2↔2, 3↔3, ... n↔n
El Cable PN o FRU PN se puede encontrar en la etiqueta adherida al cable.
Al disponer los cables, asegúrese de que todos los cables se pasen de forma adecuada a través de las guías para cables y los clips para cables correspondientes.

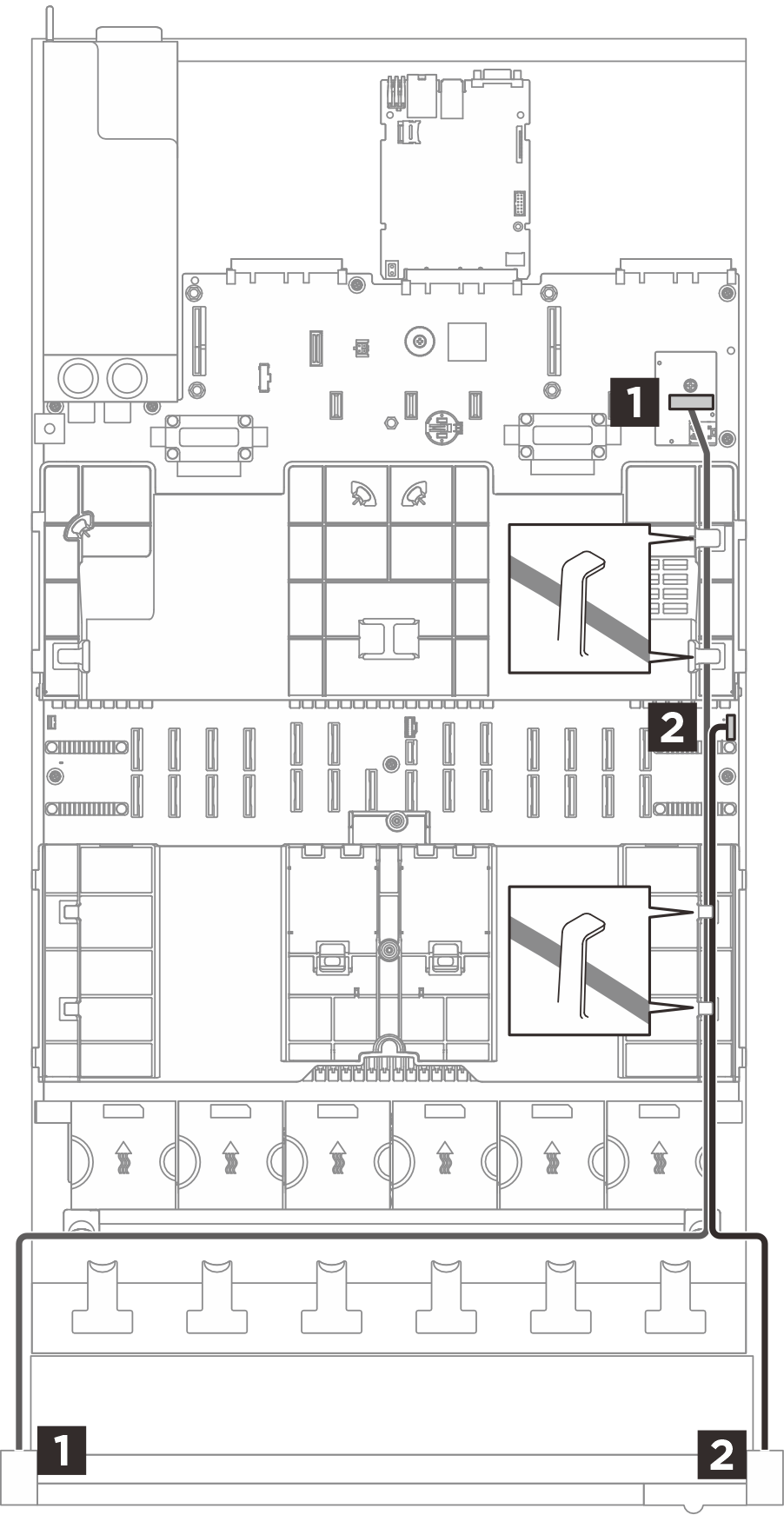

Figura 1. Disposición de los cables de los pestillos del bastidor
| Desde (conjunto de la placa del sistema) | Hasta | Cable |
|---|---|---|
1 Placa de E/S USB | 1 Pestillo del bastidor izquierdo | MCIO x8 a USB 2x/Mini HD (1200 mm) |
2 FIO | 2 Pestillo del bastidor derecho | 1x9 a PCBA (550 mm) |
