ラック・ラッチのケーブル配線
ラック・ラッチのケーブル配線の方法については、このセクションの手順に従ってください。
注
コネクター間の接続: 1↔1、2↔2、3↔3、... n↔n
ケーブルに貼付されたラベルに、Cable PN または FRU PN と記載されています。
ケーブルを配線するときは、対応するケーブル・ガイドとケーブル・クリップを使用して、すべてのケーブルが適切に配線されていることを確認します。

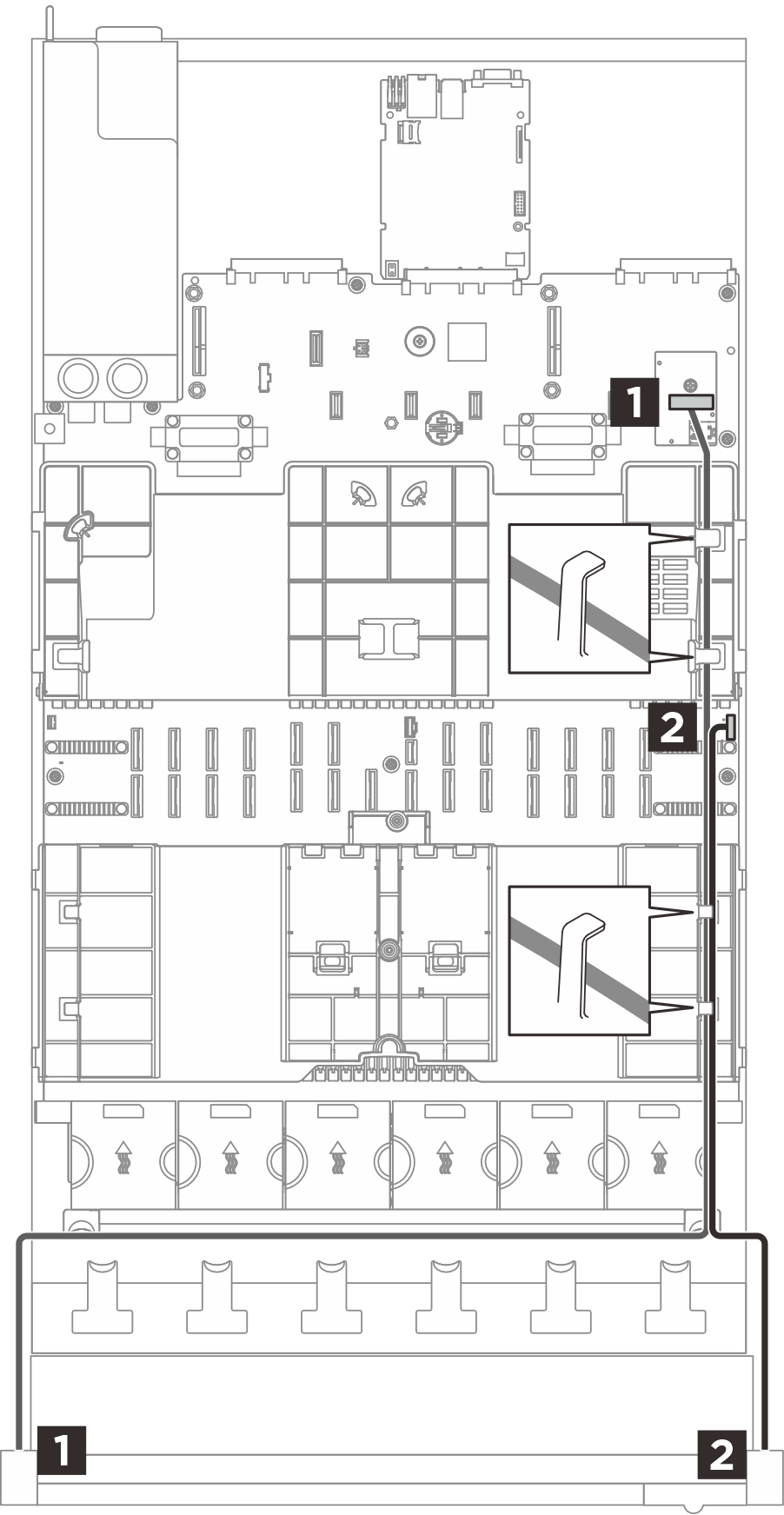

図 1. ラック・ラッチのケーブル配線
| 始点 (システム・ボード・アセンブリー) | 終点 | ケーブル |
|---|---|---|
1 USB I/O ボード | 1 左ラック・ラッチ | MCIO x8 - USB 2x/Mini HD (1,200 mm) |
2 FIO | 2 ラック・ラッチ (右) | 1x9 - PCBA (550 mm) |
