E3.S バックプレーンのケーブル配線
以下のセクションでは、E3.S バックプレーンのケーブル配線について説明します。
コネクター間の接続: 1↔1、2↔2、3↔3、... n↔n
ケーブルに貼付されたラベルに、Cable PN または FRU PN と記載されています。
ケーブルを配線するときは、対応するケーブル・ガイドとケーブル・クリップを使用して、すべてのケーブルが適切に配線されていることを確認します。

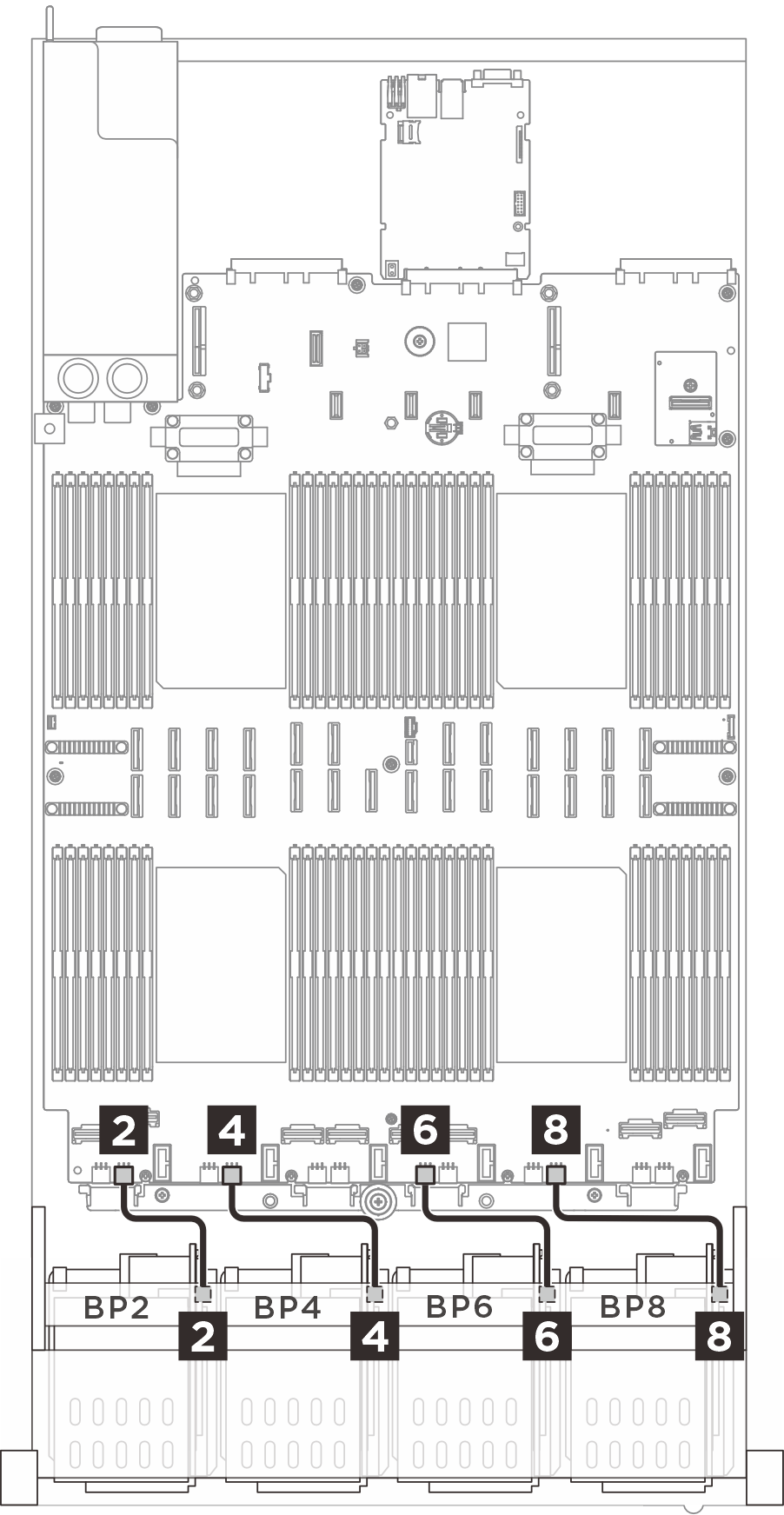

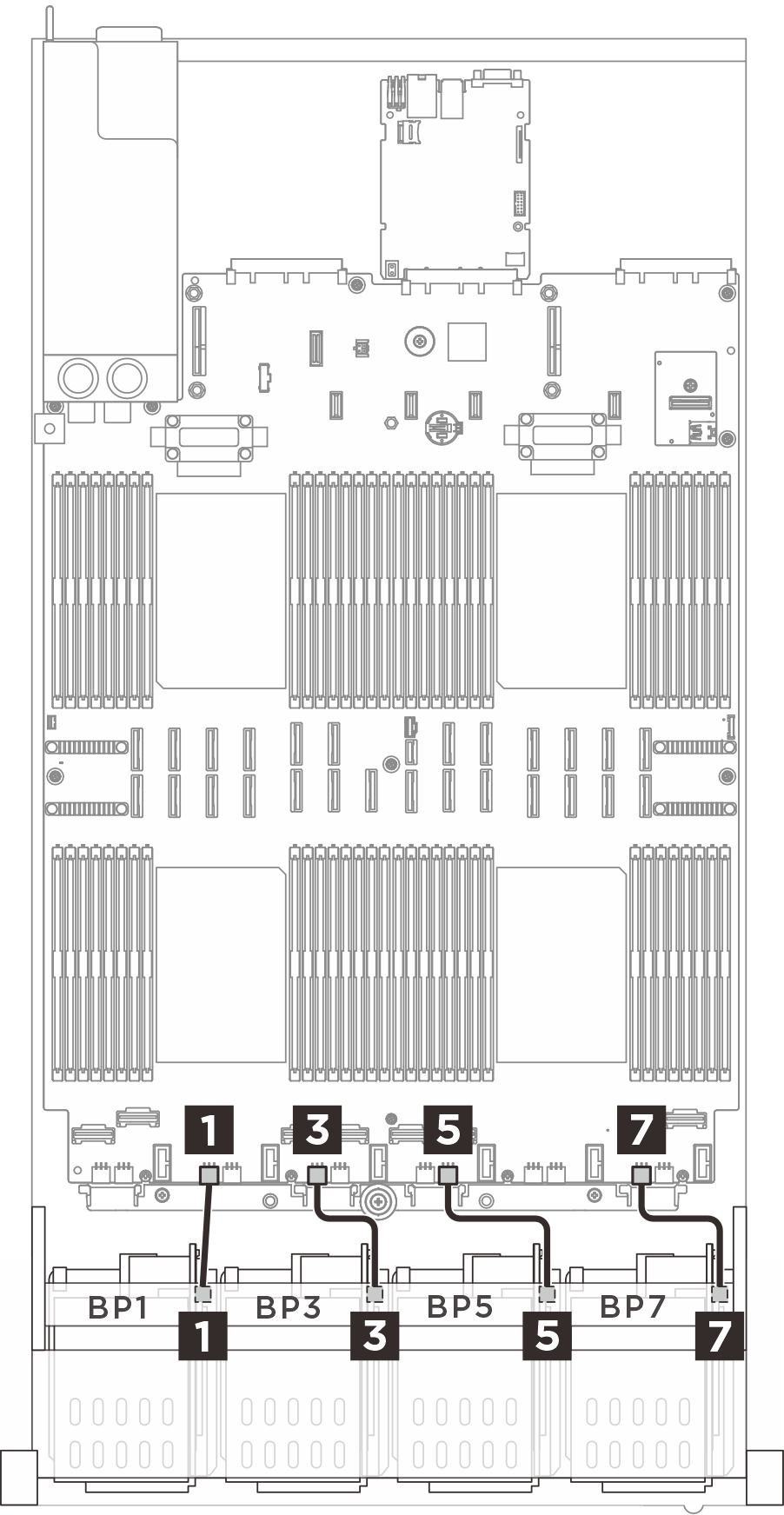

電源ケーブル配線
 |  |
| 始点 (バックプレーン) | 終点 (システム・ボード・アセンブリー) | ケーブル |
|---|---|---|
1 BP1: PWR | 1 BP3 PWR | 6P+6S - 6P+6S (150 mm) |
2 BP2: PWR | 2 BP2 PWR | 6P+6S - 6P+6S (150 mm) |
3 BP3: PWR | 3 BP5 PWR | 6P+6S - 6P+6S (150 mm) |
4 BP4: PWR | 4 BP4 PWR | 6P+6S - 6P+6S (150 mm) |
5 BP5: PWR | 5 BP8 PWR | 6P+6S - 6P+6S (150 mm) |
6 BP6: PWR | 6 BP7 PWR | 6P+6S - 6P+6S (150 mm) |
7 BP7: PWR | 7 BP11 PWR | 6P+6S - 6P+6S (150 mm) |
8 BP8: PWR | 8 BP10 PWR | 6P+6S - 6P+6S (150 mm) |

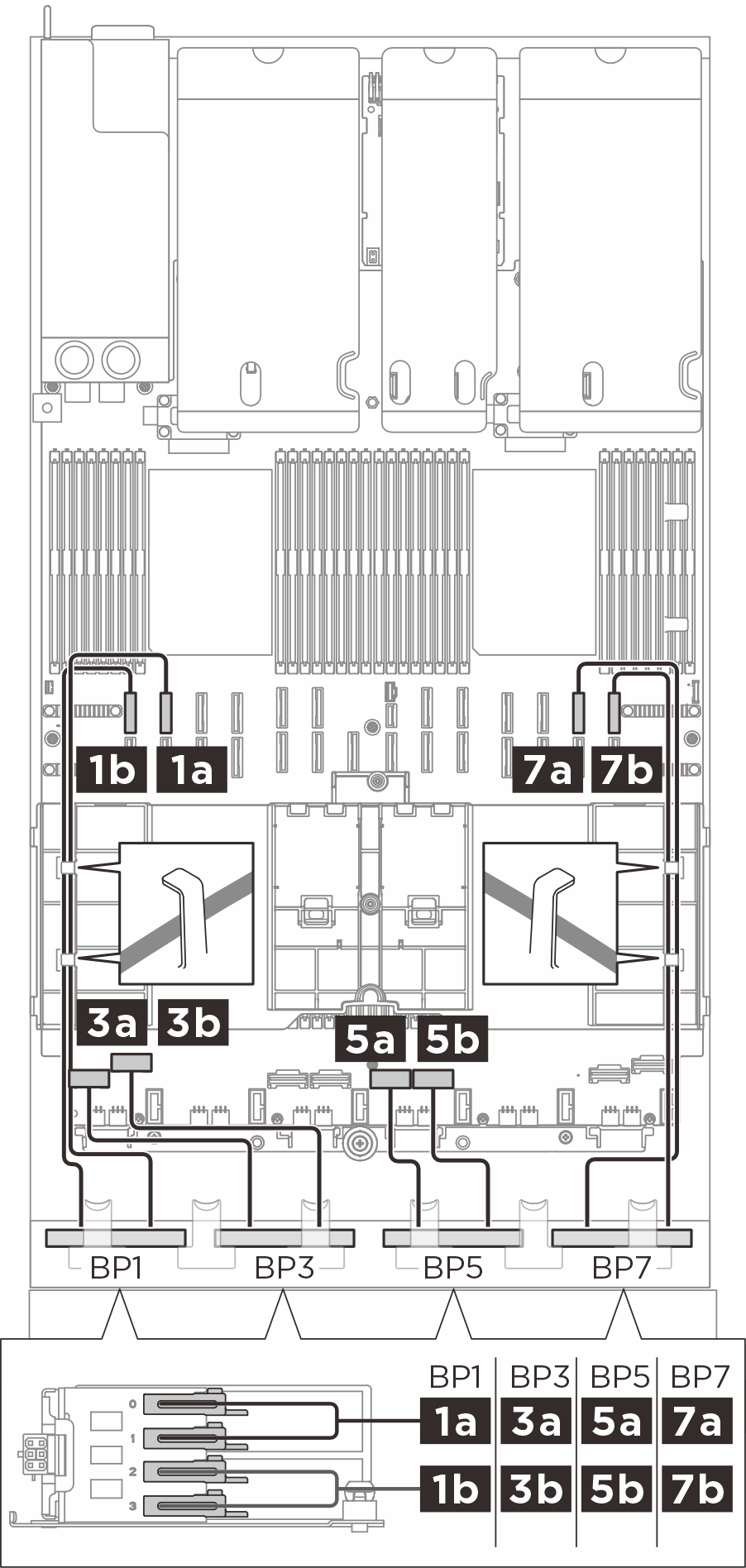

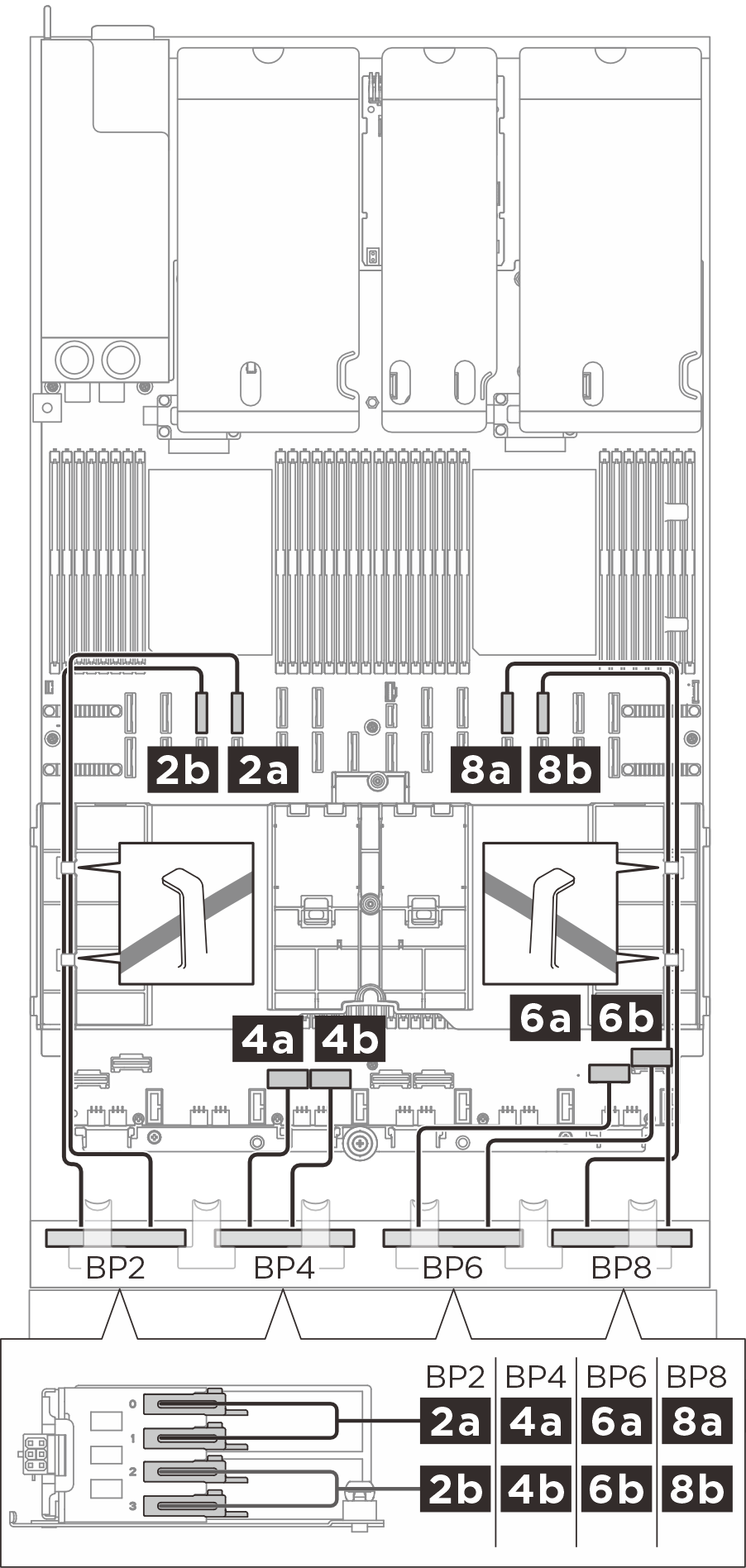

E3.S 1T 信号ケーブルの配線
 |  |
| 始点 (バックプレーン) | 終点 (システム・ボード・アセンブリー) | ケーブル |
|---|---|---|
1a BP1: ベイ 0、ベイ 1 | 1a NVMe 10 | MCIO x8 - Z-link 1C*2 (500 mm) |
1b BP1: ベイ 2、ベイ 3 | 1b NVMe 9 | MCIO x8 - Z-link 1C*2 (500 mm) |
2a BP2: ベイ 0、ベイ 1 | 2a NVMe 14 | MCIO x8 - Z-link 1C*2 (500 mm) |
2b BP2: ベイ 2、ベイ 3 | 2b NVMe 13 | MCIO x8 - Z-link 1C*2 (500 mm) |
3a BP3: ベイ 0、ベイ 1 | 3a NVMe 1 | Swift x8 - Z-link 1C*2 (240 mm) |
3b BP3: ベイ 2、ベイ 3 | 3b NVMe 2 | Swift x8 - Z-link 1C*2 (240 mm) |
4a BP4: ベイ 0、ベイ 1 | 4a NVMe 3 | Swift x8 - Z-link 1C*2 (240 mm) |
4b BP4: ベイ 2、ベイ 3 | 4b NVMe 4 | Swift x8 - Z-link 1C*2 (240 mm) |
5a BP5: ベイ 0、ベイ 1 | 5a NVMe 5 | Swift x8 - Z-link 1C*2 (240 mm) |
5b BP5: ベイ 2、ベイ 3 | 5b NVMe 6 | Swift x8 - Z-link 1C*2 (240 mm) |
6a BP6: ベイ 0、ベイ 1 | 6a NVMe 7 | Swift x8 - Z-link 1C*2 (240 mm) |
6b BP6: ベイ 2、ベイ 3 | 6b NVMe 8 | Swift x8 - Z-link 1C*2 (240 mm) |
7a BP7: ベイ 0、ベイ 1 | 7a NVMe 11 | MCIO x8 - Z-link 1C*2 (500 mm) |
7b BP7: ベイ 2、ベイ 3 | 7b NVMe 12 | MCIO x8 - Z-link 1C*2 (500 mm) |
8a BP8: ベイ 0、ベイ 1 | 8a NVMe 15 | MCIO x8 - Z-link 1C*2 (500 mm) |
8b BP8: ベイ 2、ベイ 3 | 8b NVMe 16 | MCIO x8 - Z-link 1C*2 (500 mm) |

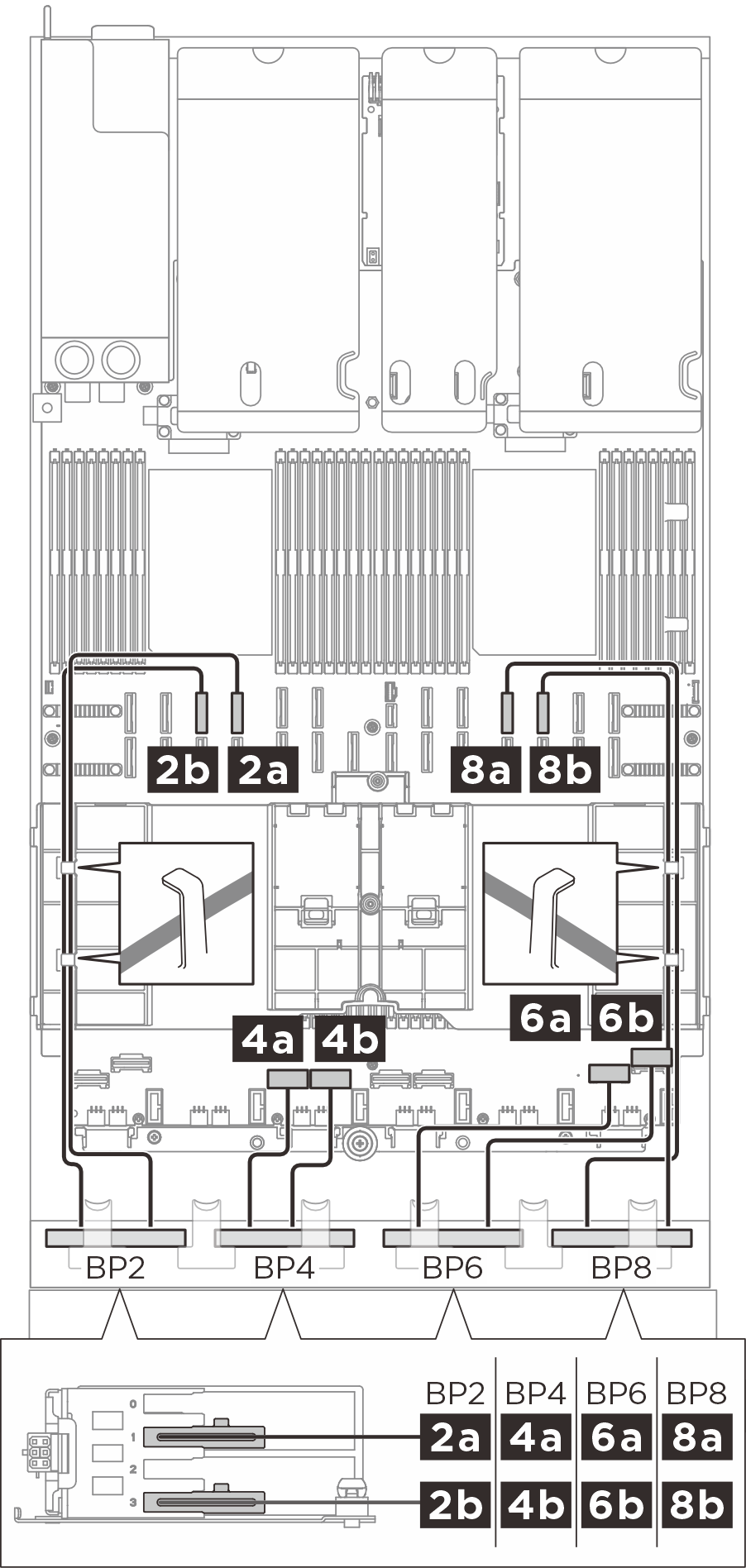

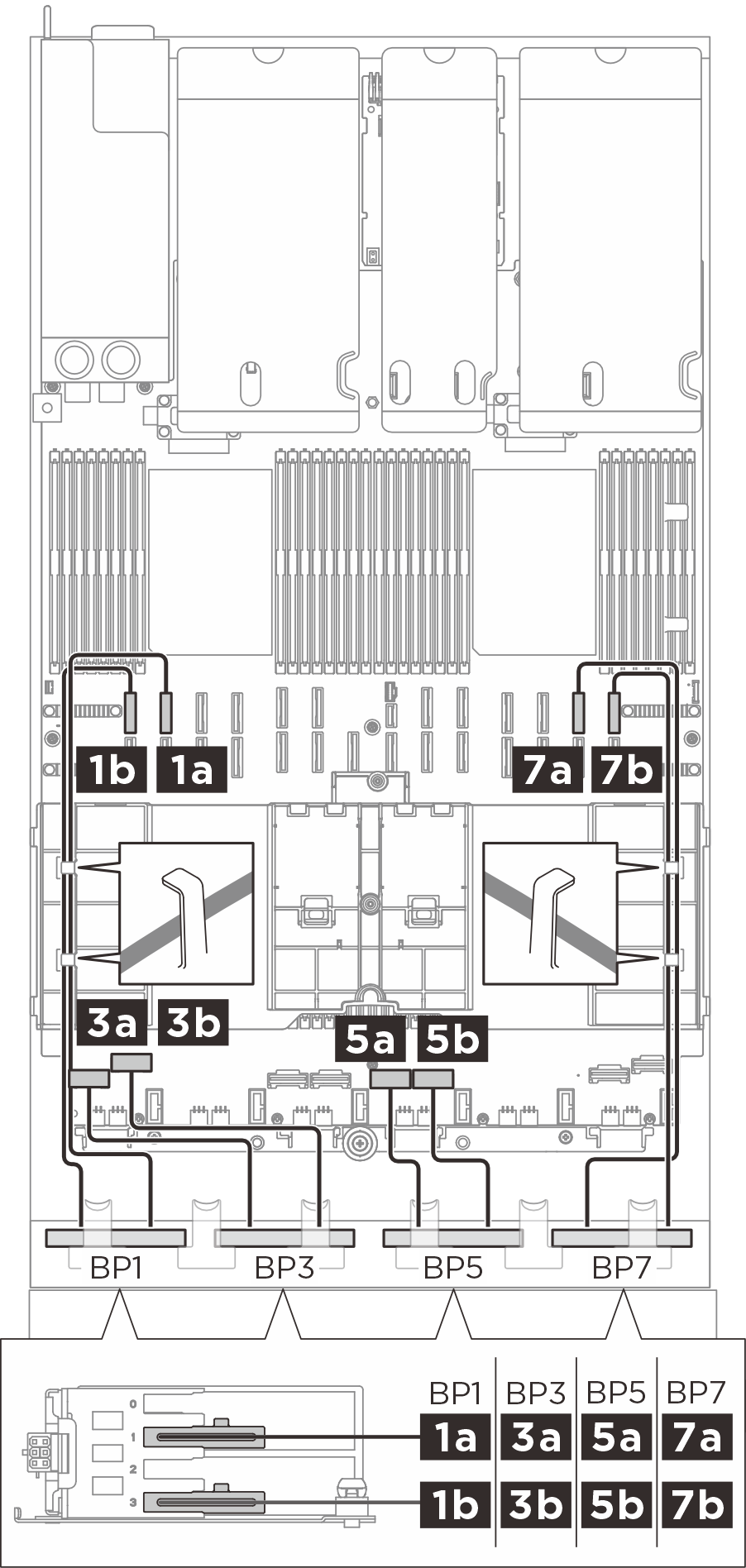

E3.S 2T 信号ケーブルの配線
 |  |
| 始点 (バックプレーン) | 終点 (システム・ボード・アセンブリー) | ケーブル |
|---|---|---|
1a BP1: ベイ 1 | 1a NVMe 10 | MCIO x8 - Z-link 2C (500 mm) |
1b BP1: ベイ 3 | 1b NVMe 9 | MCIO x8 - Z-link 2C (500 mm) |
2a BP2: ベイ 1 | 2a NVMe 14 | MCIO x8 - Z-link 2C (500 mm) |
2b BP2: ベイ 3 | 2b NVMe 13 | MCIO x8 - Z-link 2C (500 mm) |
3a BP3: ベイ 1 | 3a NVMe 1 | Swift x8 - Z-link 1C*2 (240 mm) |
3b BP3: ベイ 3 | 3b NVMe 2 | Swift x8 - Z-link 1C*2 (240 mm) |
4a BP4: ベイ 1 | 4a NVMe 3 | Swift x8 - Z-link 1C*2 (240 mm) |
4b BP4: ベイ 3 | 4b NVMe 4 | Swift x8 - Z-link 1C*2 (240 mm) |
5a BP5: ベイ 1 | 5a NVMe 5 | Swift x8 - Z-link 1C*2 (240 mm) |
5b BP5: ベイ 3 | 5b NVMe 6 | Swift x8 - Z-link 1C*2 (240 mm) |
6a BP6: ベイ 1 | 6a NVMe 7 | Swift x8 - Z-link 1C*2 (240 mm) |
6b BP6: ベイ 3 | 6b NVMe 8 | Swift x8 - Z-link 1C*2 (240 mm) |
7a BP7: ベイ 1 | 7a NVMe 11 | MCIO x8 - Z-link 2C (500 mm) |
7b BP7: ベイ 3 | 7b NVMe 12 | MCIO x8 - Z-link 2C (500 mm) |
8a BP8: ベイ 1 | 8a NVMe 15 | MCIO x8 - Z-link 2C (500 mm) |
8b BP8: ベイ 3 | 8b NVMe 16 | MCIO x8 - Z-link 2C (500 mm) |
