E3.S 백플레인 케이블 배선
섹션을 사용하여 E3.S 백플레인에 대한 케이블 배선을 이해할 수 있습니다.
커넥터 간 연결: 1↔1, 2↔2, 3↔3, ... n↔n
Cable PN 또는 FRU PN은 케이블에 부착된 레이블에서 확인 가능합니다.
케이블을 배선할 때 모든 케이블이 해당 케이블 가이드 및 케이블 클립을 통해 적절하게 배선되었는지 확인하십시오.
전원 케이블 배선
 |  |
| 시작(백플레인) | 끝(시스템 보드 어셈블리) | 케이블 |
|---|---|---|
1 BP1: PWR | 1 BP3 PWR | 6P+6S - 6P+6S(150mm) |
2 BP2: PWR | 2 BP2 PWR | 6P+6S - 6P+6S(150mm) |
3 BP3: PWR | 3 BP5 PWR | 6P+6S - 6P+6S(150mm) |
4 BP4: PWR | 4 BP4 PWR | 6P+6S - 6P+6S(150mm) |
5 BP5: PWR | 5 BP8 PWR | 6P+6S - 6P+6S(150mm) |
6 BP6: PWR | 6 BP7 PWR | 6P+6S - 6P+6S(150mm) |
7 BP7: PWR | 7 BP11 PWR | 6P+6S - 6P+6S(150mm) |
8 BP8: PWR | 8 BP10 PWR | 6P+6S - 6P+6S(150mm) |

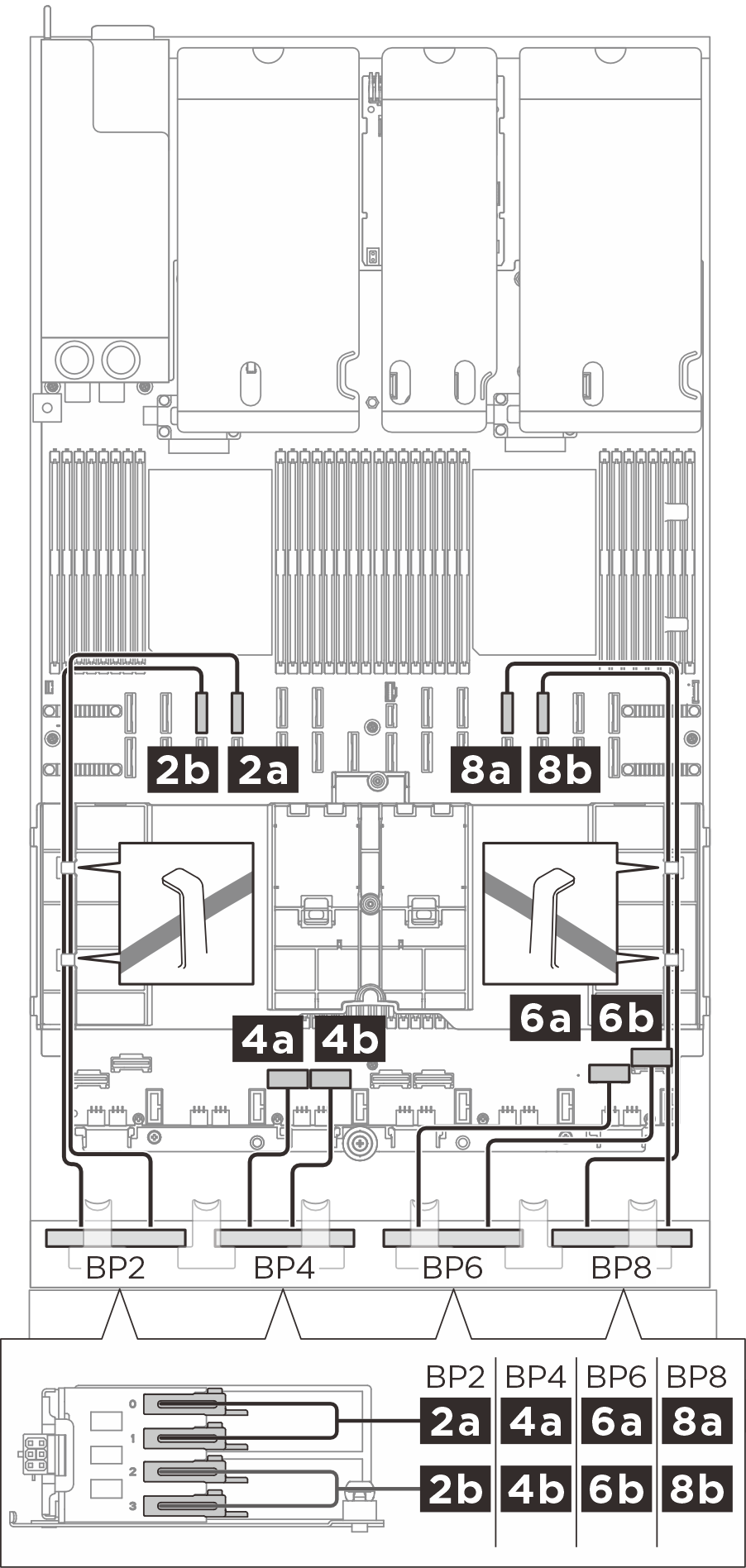

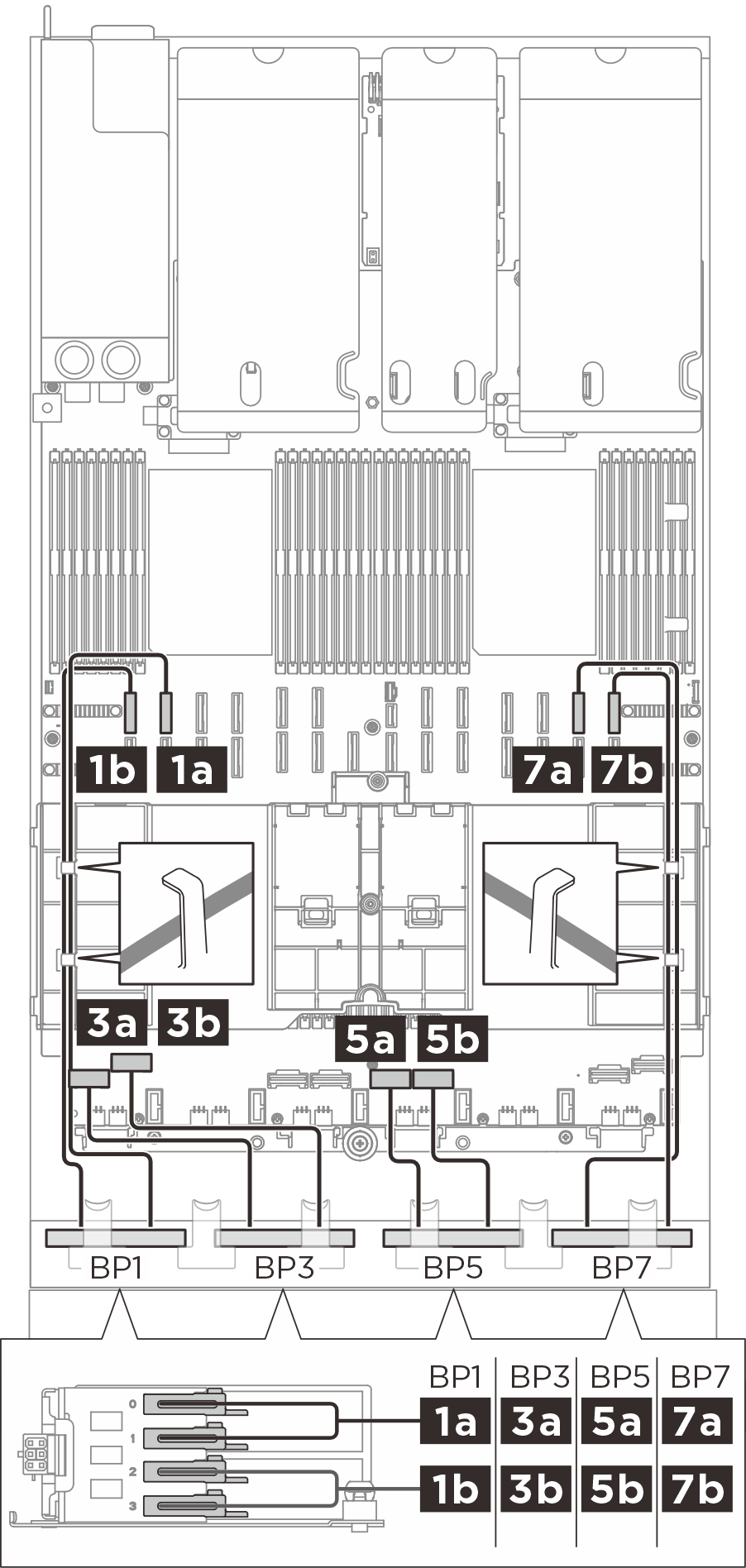

E3.S 1T 신호 케이블 배선
 |  |
| 시작(백플레인) | 끝(시스템 보드 어셈블리) | 케이블 |
|---|---|---|
1a BP1: 베이 0, 베이 1 | 1a NVMe 10 | MCIO x8 - Z-link 1C*2(500mm) |
1b BP1: 베이 2, 베이 3 | 1b NVMe 9 | MCIO x8 - Z-link 1C*2(500mm) |
2a BP2: 베이 0, 베이 1 | 2a NVMe 14 | MCIO x8 - Z-link 1C*2(500mm) |
2b BP2: 베이 2, 베이 3 | 2b NVMe 13 | MCIO x8 - Z-link 1C*2(500mm) |
3a BP3: 베이 0, 베이 1 | 3a NVMe 1 | Swift x8 - Z-link 1C*2(240mm) |
3b BP3: 베이 2, 베이 3 | 3b NVMe 2 | Swift x8 - Z-link 1C*2(240mm) |
4a BP4: 베이 0, 베이 1 | 4a NVMe 3 | Swift x8 - Z-link 1C*2(240mm) |
4b BP4: 베이 2, 베이 3 | 4b NVMe 4 | Swift x8 - Z-link 1C*2(240mm) |
5a BP5: 베이 0, 베이 1 | 5a NVMe 5 | Swift x8 - Z-link 1C*2(240mm) |
5b BP5: 베이 2, 베이 3 | 5b NVMe 6 | Swift x8 - Z-link 1C*2(240mm) |
6a BP6: 베이 0, 베이 1 | 6a NVMe 7 | Swift x8 - Z-link 1C*2(240mm) |
6b BP6: 베이 2, 베이 3 | 6b NVMe 8 | Swift x8 - Z-link 1C*2(240mm) |
7a BP7: 베이 0, 베이 1 | 7a NVMe 11 | MCIO x8 - Z-link 1C*2(500mm) |
7b BP7: 베이 2, 베이 3 | 7b NVMe 12 | MCIO x8 - Z-link 1C*2(500mm) |
8a BP8: 베이 0, 베이 1 | 8a NVMe 15 | MCIO x8 - Z-link 1C*2(500mm) |
8b BP8: 베이 2, 베이 3 | 8b NVMe 16 | MCIO x8 - Z-link 1C*2(500mm) |

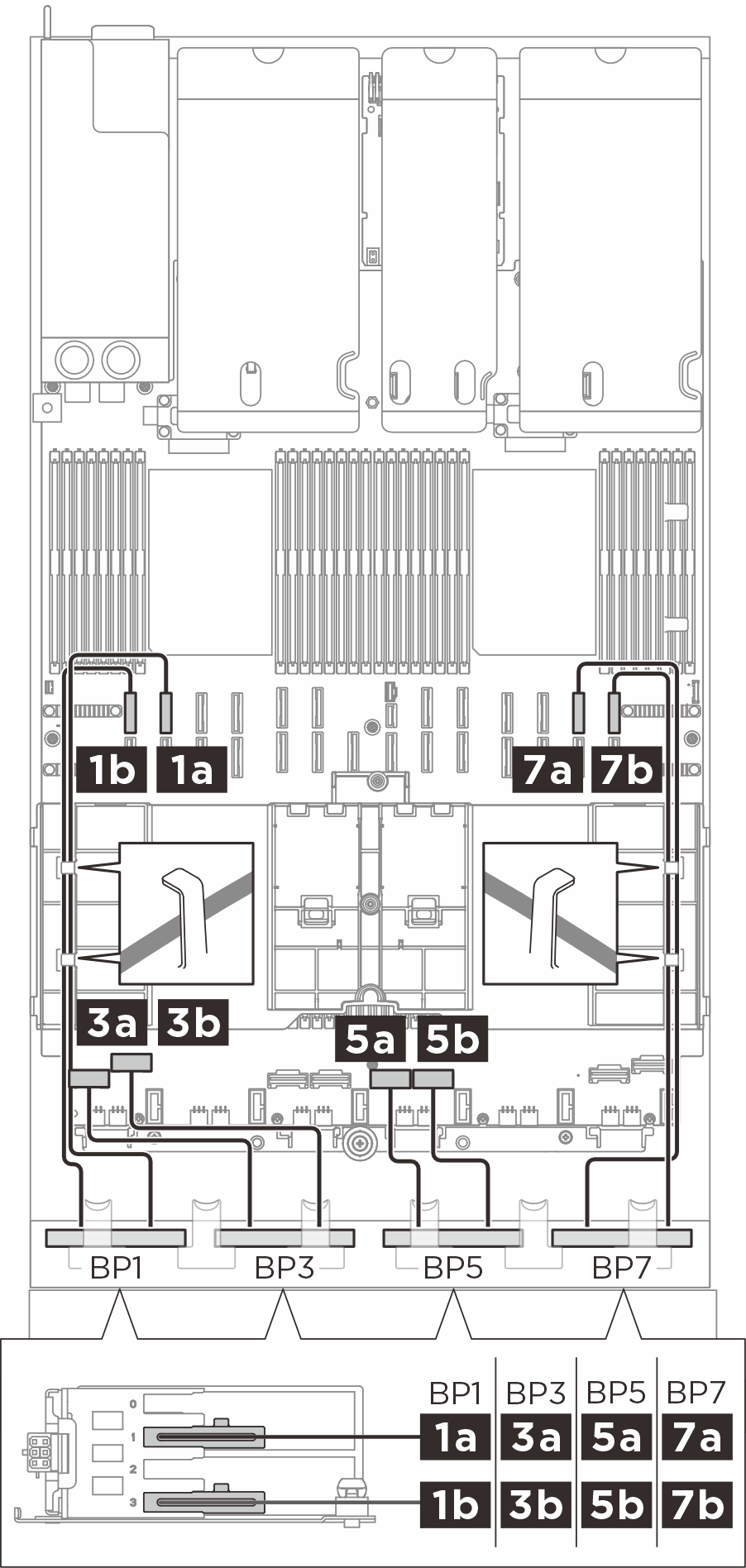

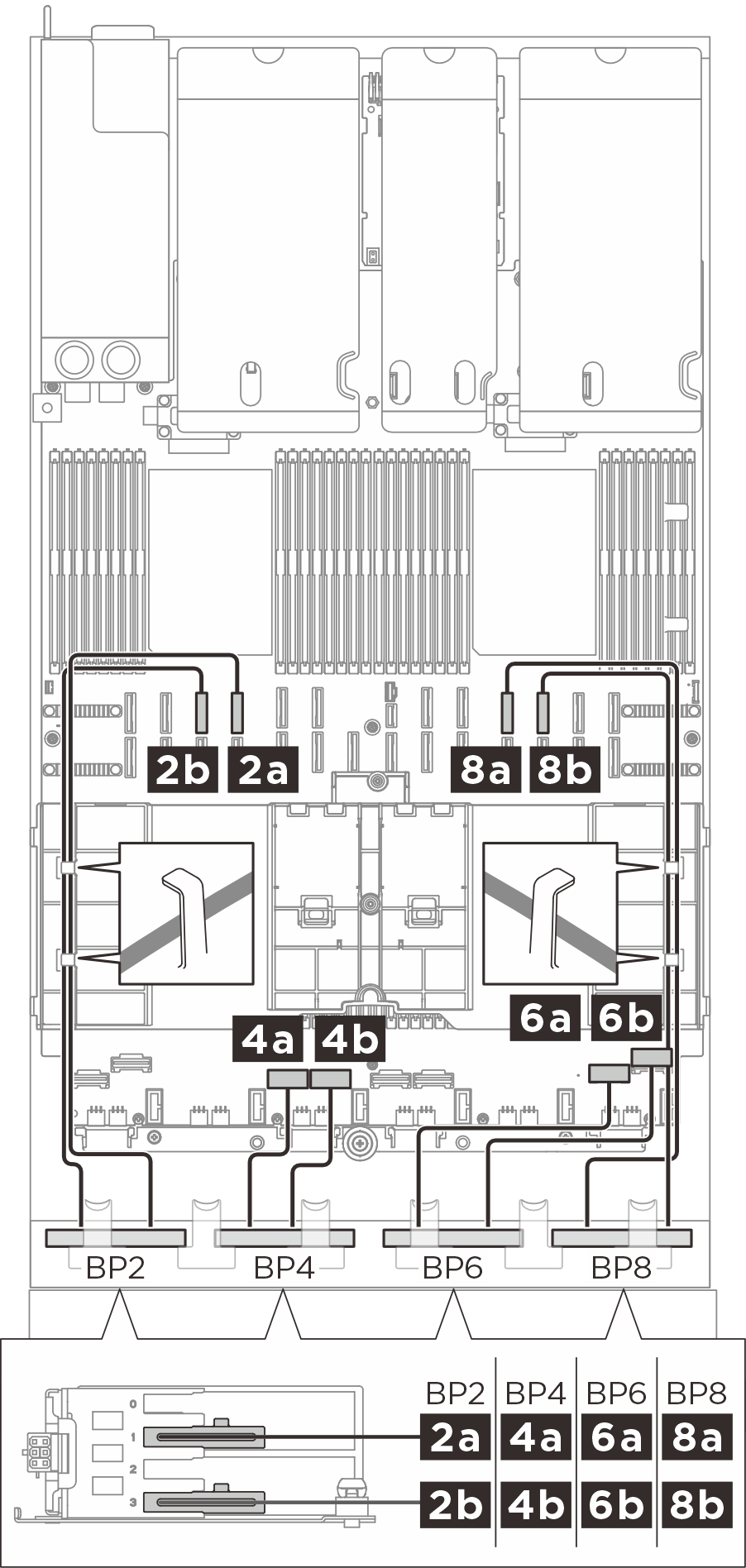

E3.S 2T 신호 케이블 배선
 |  |
| 시작(백플레인) | 끝(시스템 보드 어셈블리) | 케이블 |
|---|---|---|
1a BP1: 베이 1 | 1a NVMe 10 | MCIO x8 - Z-link 2C(500mm) |
1b BP1: 베이 3 | 1b NVMe 9 | MCIO x8 - Z-link 2C(500mm) |
2a BP2: 베이 1 | 2a NVMe 14 | MCIO x8 - Z-link 2C(500mm) |
2b BP2: 베이 3 | 2b NVMe 13 | MCIO x8 - Z-link 2C(500mm) |
3a BP3: 베이 1 | 3a NVMe 1 | Swift x8 - Z-link 1C*2(240mm) |
3b BP3: 베이 3 | 3b NVMe 2 | Swift x8 - Z-link 1C*2(240mm) |
4a BP4: 베이 1 | 4a NVMe 3 | Swift x8 - Z-link 1C*2(240mm) |
4b BP4: 베이 3 | 4b NVMe 4 | Swift x8 - Z-link 1C*2(240mm) |
5a BP5: 베이 1 | 5a NVMe 5 | Swift x8 - Z-link 1C*2(240mm) |
5b BP5: 베이 3 | 5b NVMe 6 | Swift x8 - Z-link 1C*2(240mm) |
6a BP6: 베이 1 | 6a NVMe 7 | Swift x8 - Z-link 1C*2(240mm) |
6b BP6: 베이 3 | 6b NVMe 8 | Swift x8 - Z-link 1C*2(240mm) |
7a BP7: 베이 1 | 7a NVMe 11 | MCIO x8 - Z-link 2C(500mm) |
7b BP7: 베이 3 | 7b NVMe 12 | MCIO x8 - Z-link 2C(500mm) |
8a BP8: 베이 1 | 8a NVMe 15 | MCIO x8 - Z-link 2C(500mm) |
8b BP8: 베이 3 | 8b NVMe 16 | MCIO x8 - Z-link 2C(500mm) |
