PCIe 转接卡 D 线缆布放
按照本节中的说明了解如何为 PCIe 转接卡 D 进行线缆布放。
注
接口之间的连接：1↔1，2↔2，3↔3，... n↔n
Cable PN 或 FRU PN 请见线缆所附的标签。
请确保使用相应的线缆导轨和线缆夹正确布放所有线缆。
每根信号线缆上的标签都会指示连接的源和目标。此信息的格式为 RY-X 和 P Z。其中，Y 表示 PCIe 转接卡编号，X 表示转接卡上的接口，Z 表示主板组合件上的接口。
根据服务器型号选择线缆布放方案。
配备 2.5 英寸插槽的服务器型号

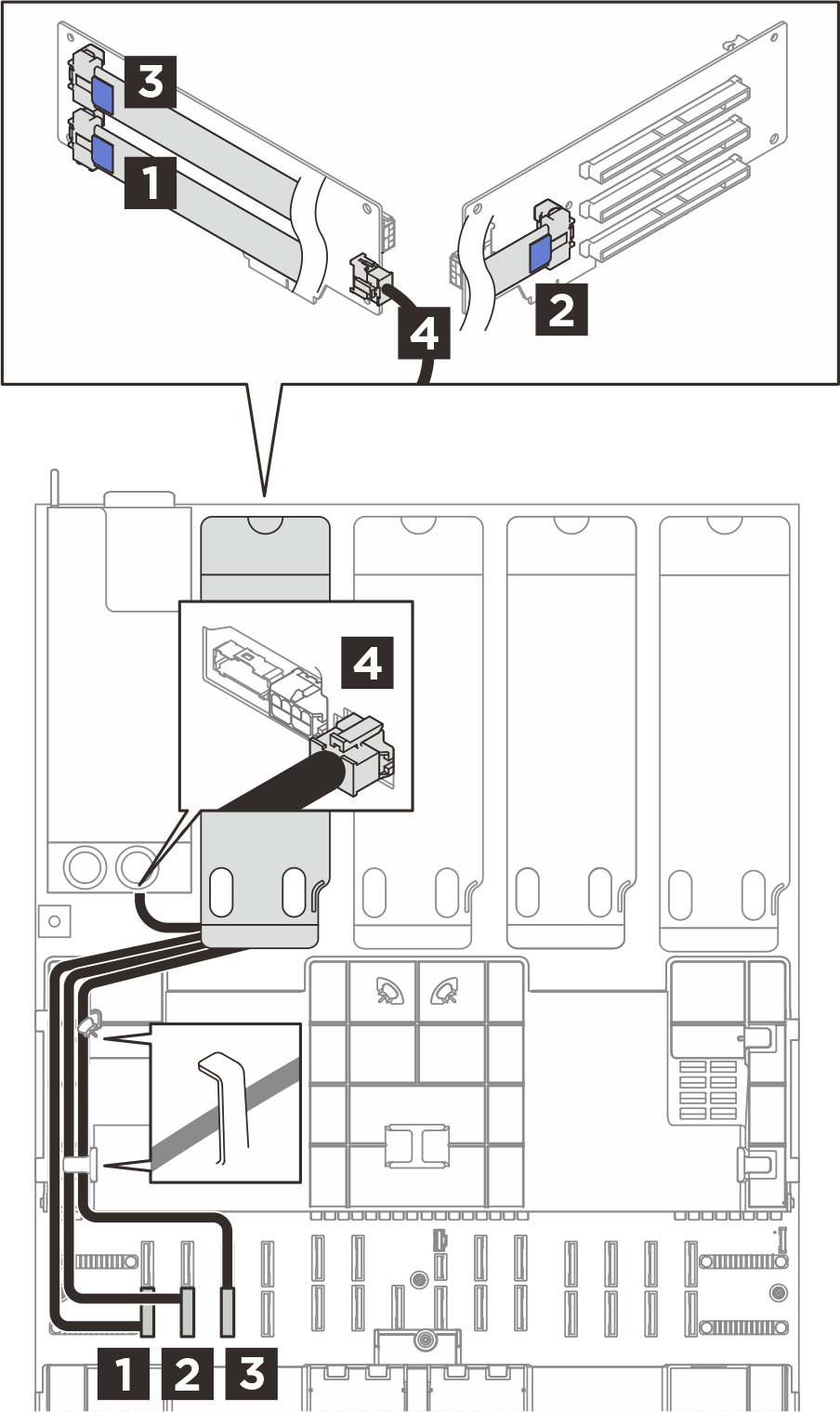

图 1. PCIe 转接件 D（2.5 英寸服务器）的线缆布放
| 从（PCIe 转接卡） | 到 | 线缆 |
|---|---|---|
1 R1 | 1 主板组合件：P1 | MCIO x8 转 Swift x8（500 毫米，扁平 140 毫米） |
2 R2 | 2 主板组合件：P2 | MCIO x8 转 Swift x8（420 毫米） |
3 R3 | 3 主板组合件：P16 | MCIO x8 转 Swift x8（500 毫米，扁平 140 毫米） |
4 电源接口 | 4 PDB：转接卡电源接口 | 2x8 转 2x4（200 毫米） |
配备 E3.S 插槽的服务器型号

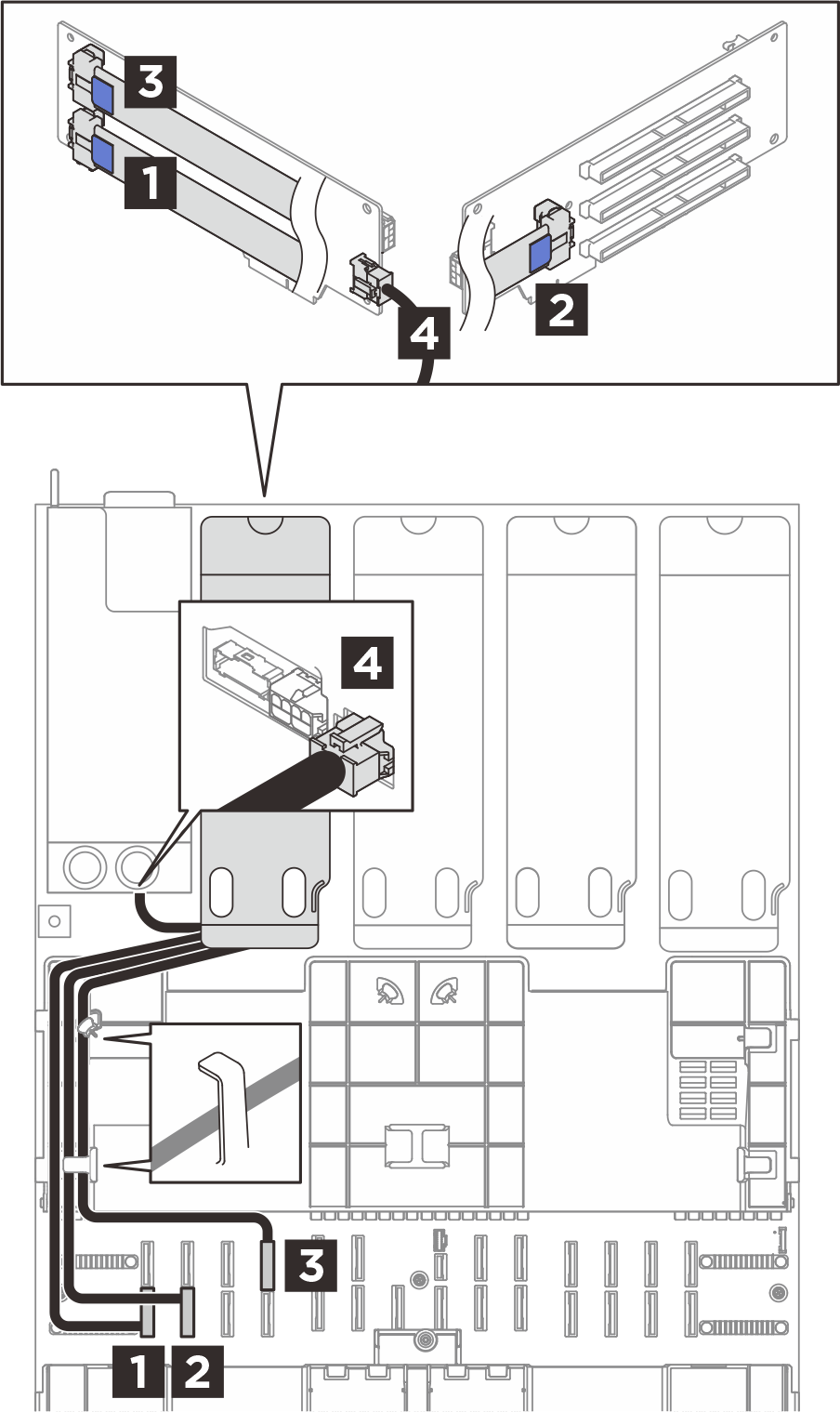

图 2. PCIe 转接件 D（E3.S 服务器）的线缆布放
| 从（PCIe 转接卡） | 到 | 线缆 |
|---|---|---|
1 R1 | 1 主板组合件：P1 | MCIO x8 转 Swift x8（500 毫米，扁平 140 毫米） |
2 R2 | 2 主板组合件：P2 | MCIO x8 转 Swift x8（420 毫米） |
3 R3 | 3 主板组合件：P3 | MCIO x8 转 Swift x8（500 毫米，扁平 140 毫米） |
4 电源接口 | 4 PDB：转接卡电源接口 | 2x8 转 2x4（200 毫米） |
