PCIe 转接卡 B 线缆布放
按照本节中的说明了解如何为 PCIe 转接卡 B 进行线缆布放。
注
接口之间的连接：1↔1，2↔2，3↔3，... n↔n
Cable PN 或 FRU PN 请见线缆所附的标签。
请确保使用相应的线缆导轨和线缆夹正确布放所有线缆。
每根信号线缆上的标签都会指示连接的源和目标。此信息的格式为 RY-X 和 P Z。其中，Y 表示 PCIe 转接卡编号，X 表示转接卡上的接口，Z 表示主板组合件上的接口。

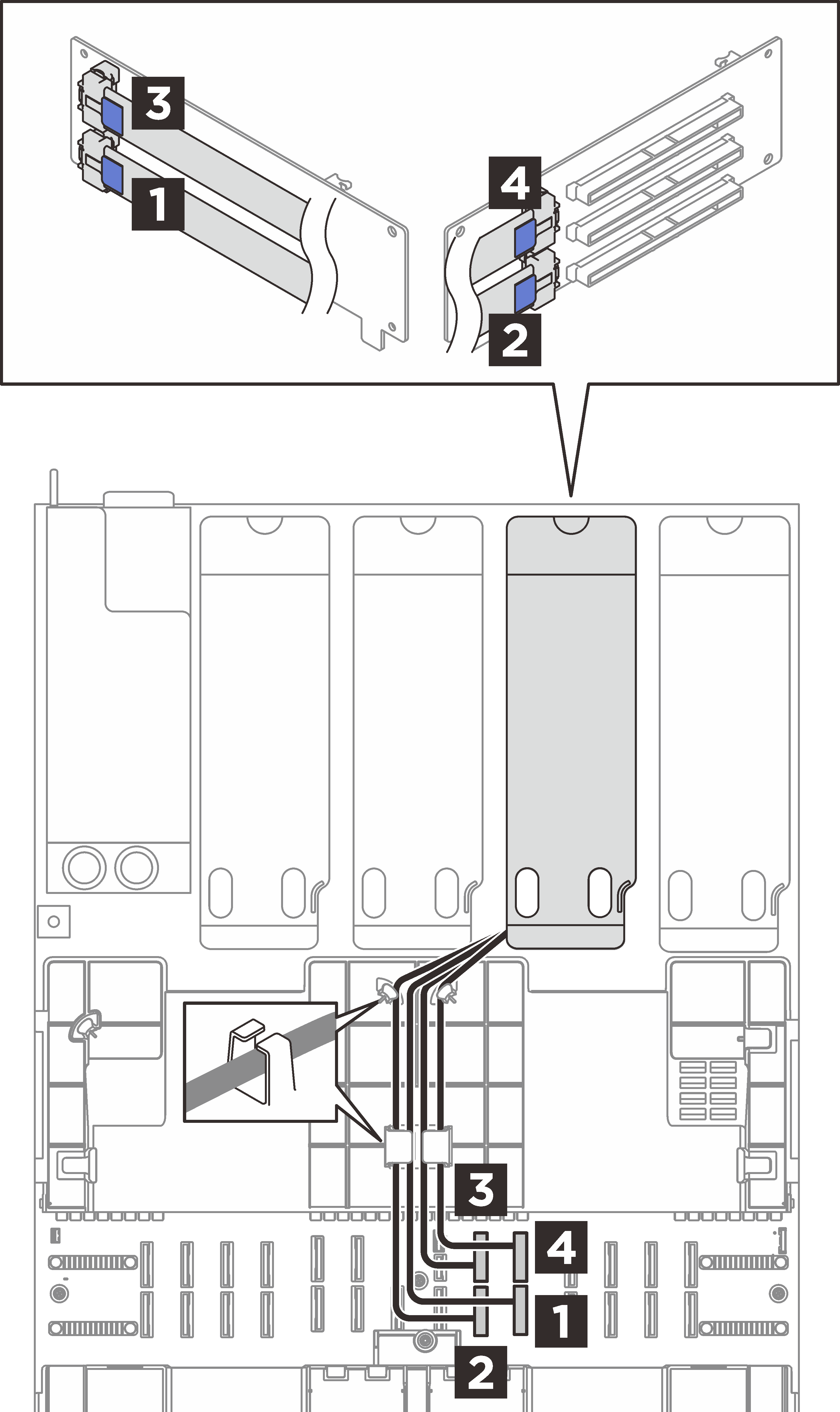

图 1. PCIe 转接卡 B 的线缆布放
| 从（PCIe 转接卡） | 到（主板组合件） | 线缆 |
|---|---|---|
1 R1 | 1 P10 | MCIO x8 转 Swift x8（500 毫米，扁平 140 毫米） |
2 R2 | 2 P9 | MCIO x8 转 Swift x8（360 毫米） |
3 R3 | 3 P20 | MCIO x8 转 Swift x8（500 毫米，扁平 140 毫米） |
4 R4 | 4 P21 | MCIO x8 转 Swift x8（360 毫米） |
