Kabelführung für PCIe-Adapterkarte B
In diesem Abschnitt erfahren Sie, wie die Kabelführung für PCIe-Adapterkarte B funktioniert.
Anmerkung
Verbindungen zwischen Anschlüssen: 1↔1, 2↔2, 3↔3, … n↔n
Die Cable PN oder FRU PN finden Sie auf dem Etikett, das am Kabel befestigt ist.
Stellen Sie beim Verlegen der Kabel sicher, dass alle Kabel ordnungsgemäß durch die entsprechenden Kabelführungen und Kabelklemmen geführt werden.
Ein Etikett an jedem Signalkabel gibt Beginn und Ziel der Verbindung an. Diese Informationen liegen im Format RY-X und P Z vor. Dabei gibt Y die PCIe-Adapterkartennummer an, X gibt den Anschluss auf der Adapterkarte an und Z gibt den Anschluss auf der Systemplatinenbaugruppe an.

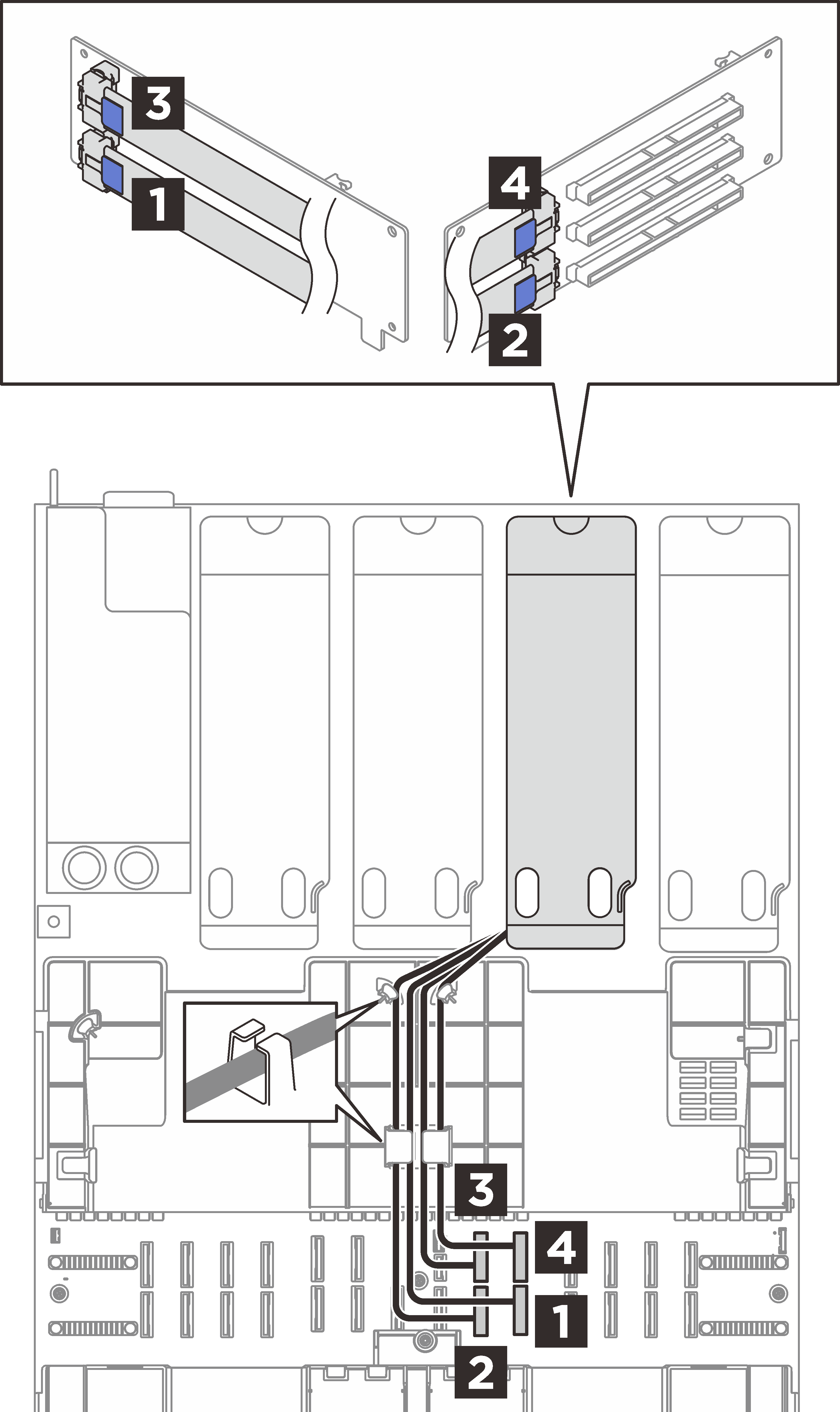

Abbildung 1. Kabelführung für PCIe-Adapterkarte B
| Von (PCIe-Adapterkarte) | Zu (Systemplatinenbaugruppe) | Kabel |
|---|---|---|
1 R1 | 1 P10 | MCIO x8 zu Swift x8 (500 mm, flach 140 mm) |
2 R2 | 2 P9 | MCIO x8 auf Swift x8 (360 mm) |
3 R3 | 3 P20 | MCIO x8 zu Swift x8 (500 mm, flach 140 mm) |
4 R4 | 4 P21 | MCIO x8 auf Swift x8 (360 mm) |
