Kabelführung für PCIe-Adapterkarte A

In diesem Abschnitt erfahren Sie, wie die Kabelführung für PCIe-Adapterkarte A funktioniert.

Anmerkung
  • Verbindungen zwischen Anschlüssen: 11, 22, 33, … nn

  • Die Cable PN oder FRU PN finden Sie auf dem Etikett, das am Kabel befestigt ist.

  • Stellen Sie beim Verlegen der Kabel sicher, dass alle Kabel ordnungsgemäß durch die entsprechenden Kabelführungen und Kabelklemmen geführt werden.

  • Ein Etikett an jedem Signalkabel gibt Beginn und Ziel der Verbindung an. Diese Informationen liegen im Format RY-X und P Z vor. Dabei gibt Y die PCIe-Adapterkartennummer an, X gibt den Anschluss auf der Adapterkarte an und Z gibt den Anschluss auf der Systemplatinenbaugruppe an.

Wählen Sie den Kabelführungsplan entsprechend dem Servermodell aus.

Servermodell mit 2,5-Zoll-Positionen

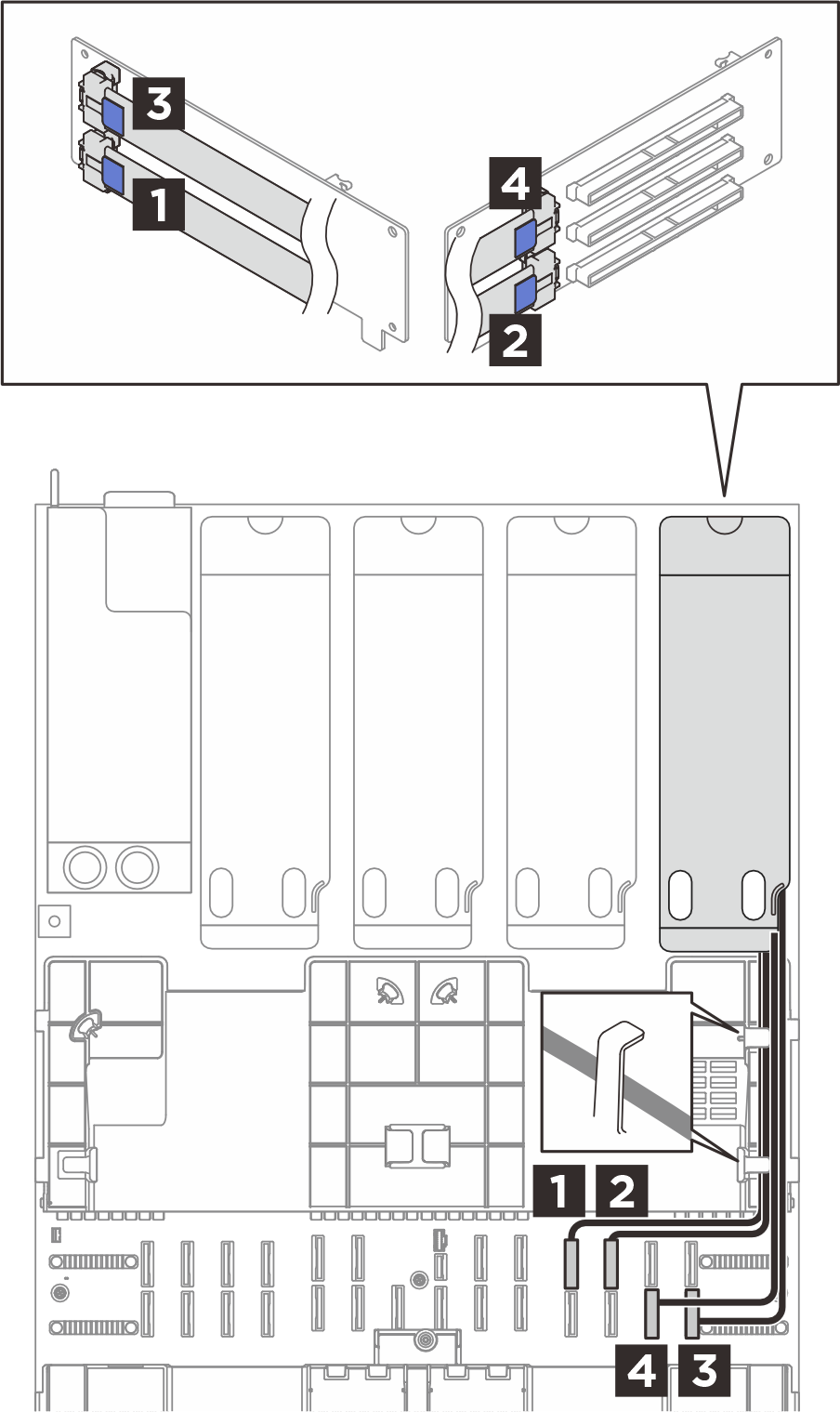

Abbildung 1. Kabelführung für die PCIe-Adapterkarte A (2,5-Zoll-Server)
Cable routing for the PCIe riser A (2.5-inch server)
Von (PCIe-Adapterkarte)Zu (Systemplatinenbaugruppe)Kabel

1 R1

1 P22

MCIO x8 auf Swift x8 (580 mm, flach 140 mm)

2 R2

2 P23

MCIO x8 auf Swift x8 (420 mm)

3 R3

3 P14

MCIO x8 zu Swift x8 (500 mm, flach 140 mm)

4 R4

4 P13

MCIO x8 auf Swift x8 (420 mm)

Servermodel mit E3.S-Positionen

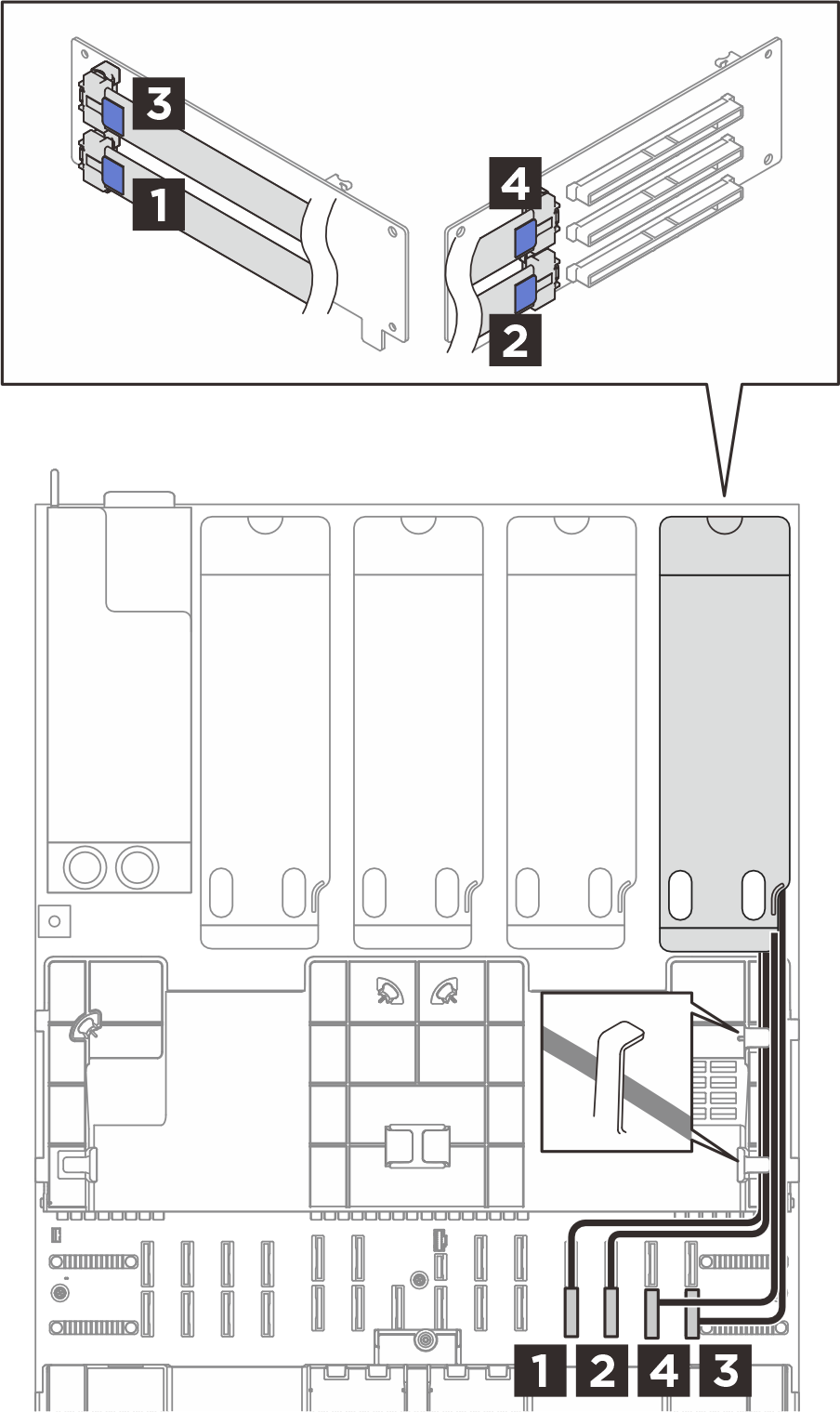

Abbildung 2. Kabelführung für die PCIe-Adapterkarte A (E3.S-Server)
Cable routing for the PCIe riser A (E3.S server)
Von (PCIe-Adapterkarte)Zu (Systemplatinenbaugruppe)Kabel

1 R1

1 P11

MCIO x8 auf Swift x8 (580 mm, flach 140 mm)

2 R2

2 P12

MCIO x8 auf Swift x8 (420 mm)

3 R3

3 P14

MCIO x8 zu Swift x8 (500 mm, flach 140 mm)

4 R4

4 P13

MCIO x8 auf Swift x8 (420 mm)
