Instradamento dei cavi della scheda verticale PCIe A

Seguire le istruzioni riportate in questa sezione per informazioni su come eseguire l'instradamento dei cavi per la scheda verticale PCIe A.

Nota
  • Connessioni tra i connettori; 11, 22, 33, ... nn

  • L'Cable PN o l'FRU PN è disponibile sull'etichetta fissata al cavo.

  • Quando si instradano i cavi, verificare che tutti i cavi siano instradati correttamente attraverso le guide dei cavi e i fermacavi corrispondenti.

  • Un'etichetta su ciascun cavo di segnale indica l'origine e la destinazione del collegamento. Queste informazioni sono riportate nel formato RY-X e P Z. Dove Y indica il numero di scheda verticale PCIe, X indica il connettore sulla scheda verticale e Z indica il connettore sull'assieme della scheda di sistema.

Scegliere il piano di instradamento in base al modello di server.

Modello di server con vani da 2,5 pollici

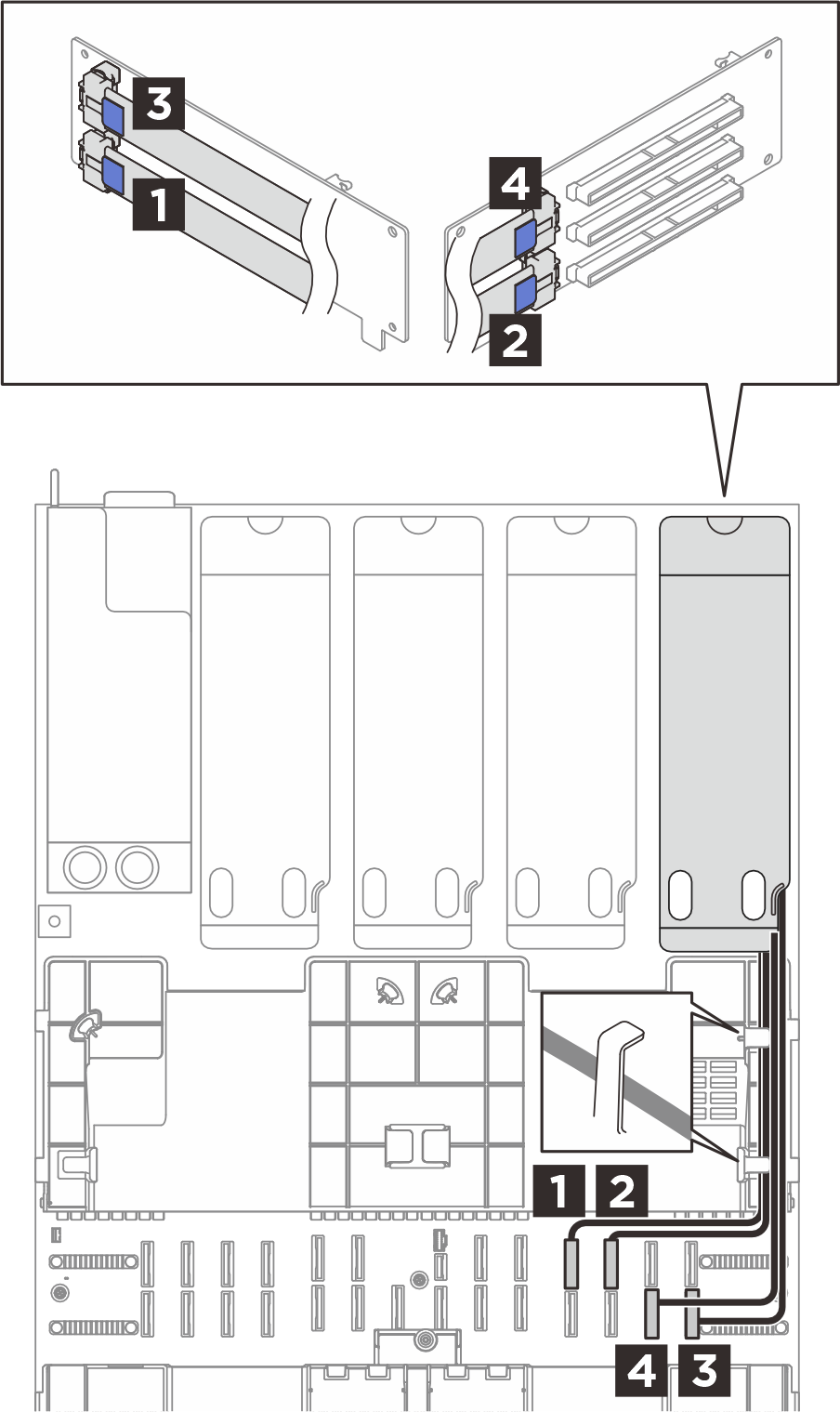

Figura 1. Instradamento dei cavi per la scheda verticale PCIe A (server da 2,5 pollici)
Cable routing for the PCIe riser A (2.5-inch server)
Da (scheda verticale PCIe)A (assieme della scheda di sistema)Cavo

1 R1

1 P22

Da MCIO x8 a Swift x8 (580 mm, piatto 140 mm)

2 R2

2 P23

Da MCIO x8 a Swift x8 (420 mm)

3 R3

3 P14

Da MCIO x8 a Swift x8 (500 mm, piatto 140 mm)

4 R4

4 P13

Da MCIO x8 a Swift x8 (420 mm)

Modello di server con vani E3.S

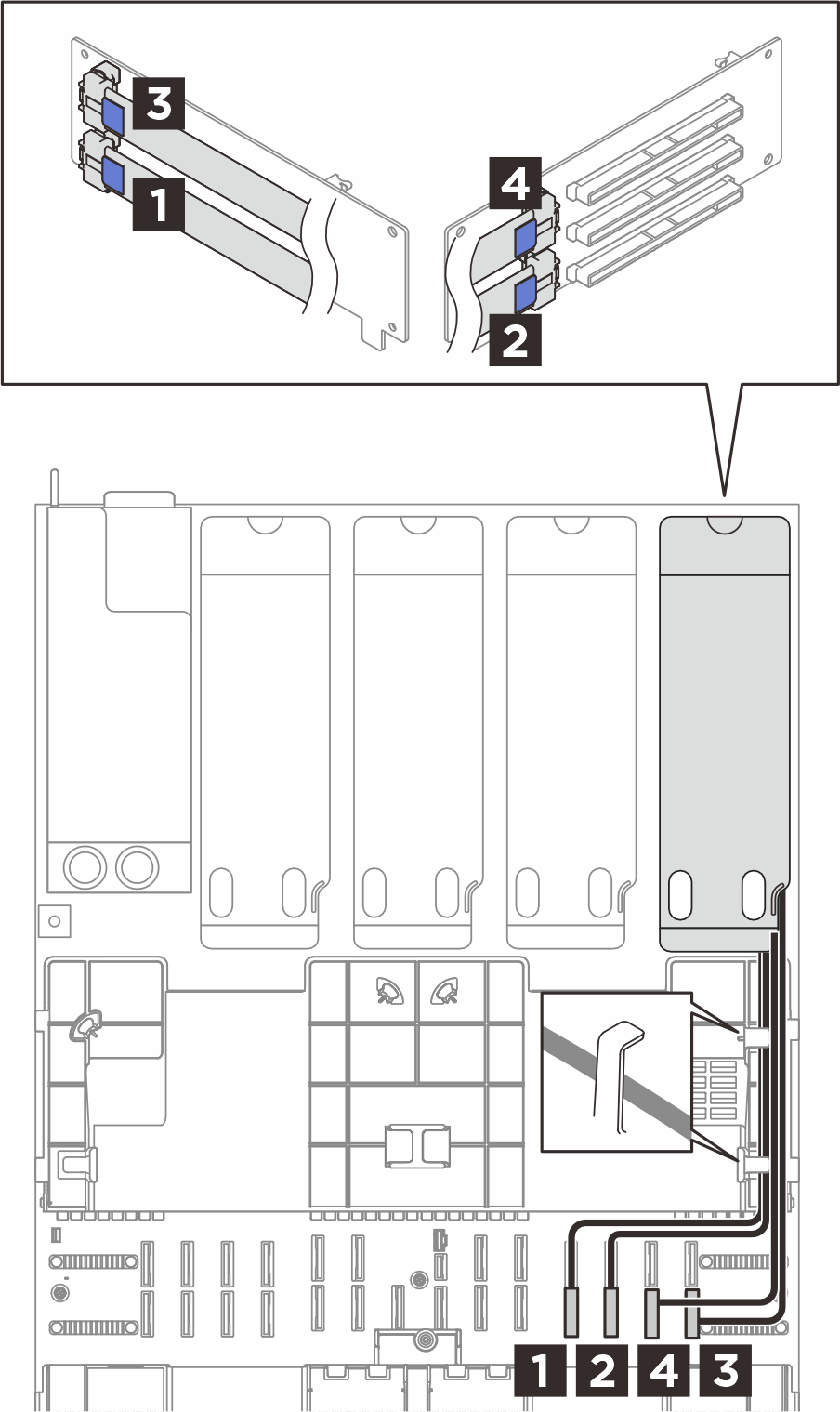

Figura 2. Instradamento dei cavi per la scheda verticale PCIe A (server E3.S)
Cable routing for the PCIe riser A (E3.S server)
Da (scheda verticale PCIe)A (assieme della scheda di sistema)Cavo

1 R1

1 P11

Da MCIO x8 a Swift x8 (580 mm, piatto 140 mm)

2 R2

2 P12

Da MCIO x8 a Swift x8 (420 mm)

3 R3

3 P14

Da MCIO x8 a Swift x8 (500 mm, piatto 140 mm)

4 R4

4 P13

Da MCIO x8 a Swift x8 (420 mm)
