PCIe 라이저 A 케이블 배선

이 섹션의 지침에 따라 PCIe 라이저 A의 케이블 배선 방법을 알아보십시오.

  • 커넥터 간 연결: 11, 22, 33, ... nn

  • Cable PN 또는 FRU PN은 케이블에 부착된 레이블에서 확인 가능합니다.

  • 케이블을 배선할 때 모든 케이블이 해당 케이블 가이드 및 케이블 클립을 통해 적절하게 배선되었는지 확인하십시오.

  • 각 신호 케이블의 레이블은 연결 소스와 대상을 나타냅니다. 이 정보는 RY-XP Z 형식입니다. 여기서 Y는 PCIe 라이저 번호를 나타내고, X는 라이저 카드의 커넥터를 나타내며 Z는 시스템 보드 어셈블리의 커넥터를 나타냅니다.

서버 모델에 따라 배선 계획을 선택하십시오.

2.5인치 베이가 지원되는 서버 모델

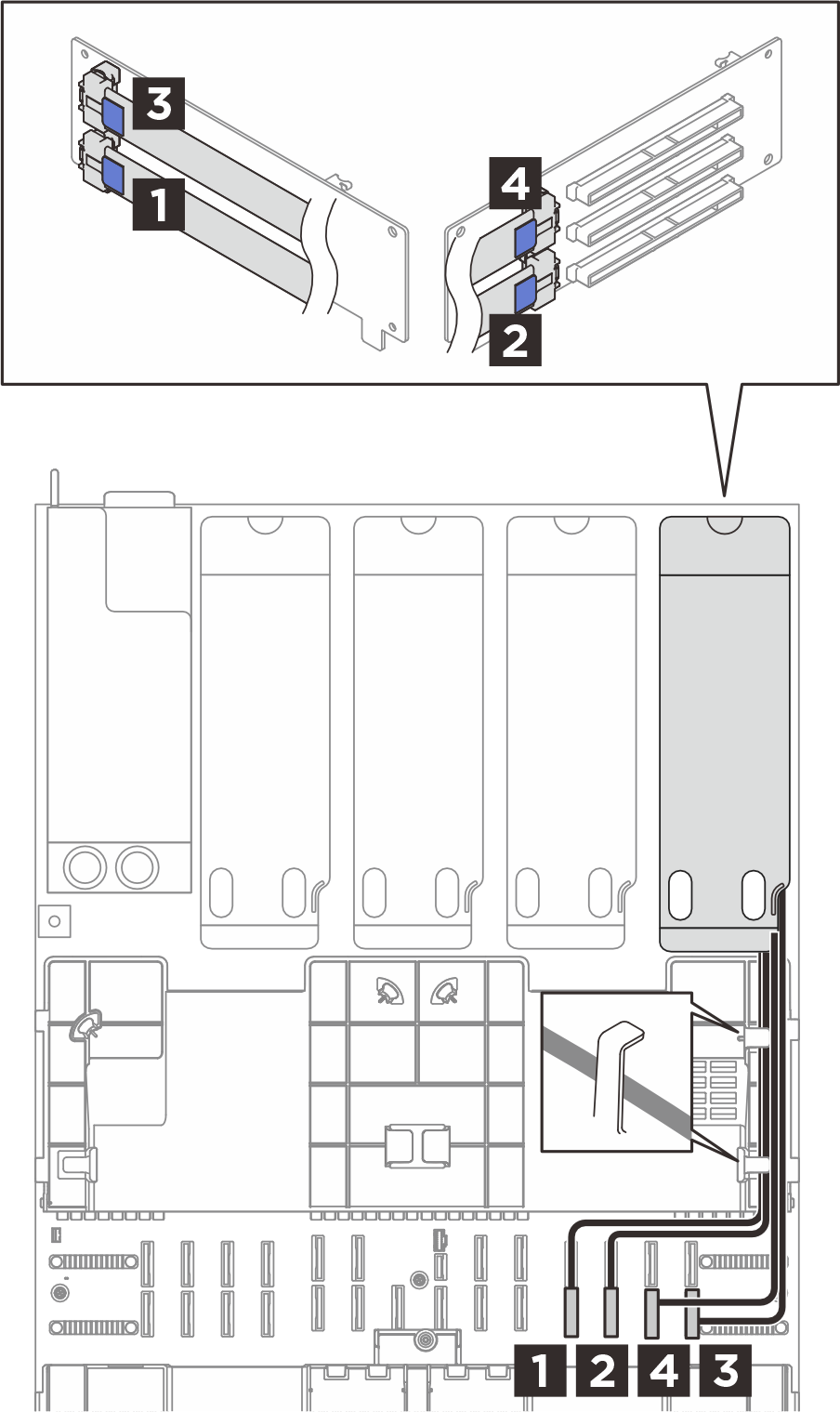

그림 1. PCIe 라이저 A(2.5인치 서버)의 케이블 배선
Cable routing for the PCIe riser A (2.5-inch server)
시작(PCIe 라이저)끝(시스템 보드 어셈블리)케이블

1 R1

1 P22

MCIO x8 - Swift x8(580mm, 일자 140mm)

2 R2

2 P23

MCIO x8 - Swift x8(420mm)

3 R3

3 P14

MCIO x8 - Swift x8(500mm, 일자 140mm)

4 R4

4 P13

MCIO x8 - Swift x8(420mm)

E3.S 베이가 있는 서버 모델

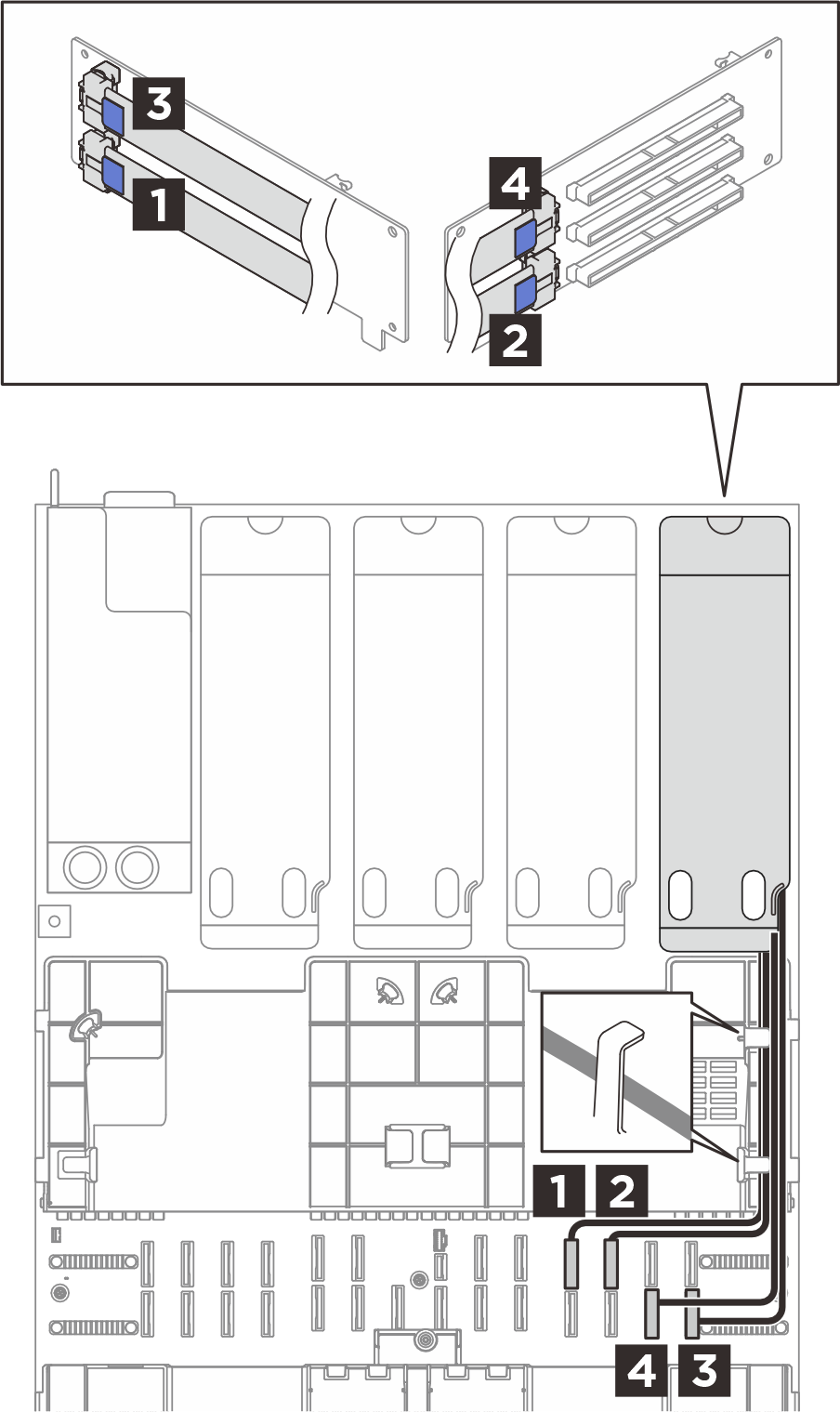

그림 2. PCIe 라이저 A의 케이블 배선(E3.S 서버)
Cable routing for the PCIe riser A (E3.S server)
시작(PCIe 라이저)끝(시스템 보드 어셈블리)케이블

1 R1

1 P11

MCIO x8 - Swift x8(580mm, 일자 140mm)

2 R2

2 P12

MCIO x8 - Swift x8(420mm)

3 R3

3 P14

MCIO x8 - Swift x8(500mm, 일자 140mm)

4 R4

4 P13

MCIO x8 - Swift x8(420mm)
