PCIe 라이저 B 케이블 배선
이 섹션의 지침에 따라 PCIe 라이저 B의 케이블 배선 방법을 알아보십시오.
주
커넥터 간 연결: 1↔1, 2↔2, 3↔3, ... n↔n
Cable PN 또는 FRU PN은 케이블에 부착된 레이블에서 확인 가능합니다.
케이블을 배선할 때 모든 케이블이 해당 케이블 가이드 및 케이블 클립을 통해 적절하게 배선되었는지 확인하십시오.
각 신호 케이블의 레이블은 연결 소스와 대상을 나타냅니다. 이 정보는 RY-X 및 P Z 형식입니다. 여기서 Y는 PCIe 라이저 번호를 나타내고, X는 라이저 카드의 커넥터를 나타내며 Z는 시스템 보드 어셈블리의 커넥터를 나타냅니다.

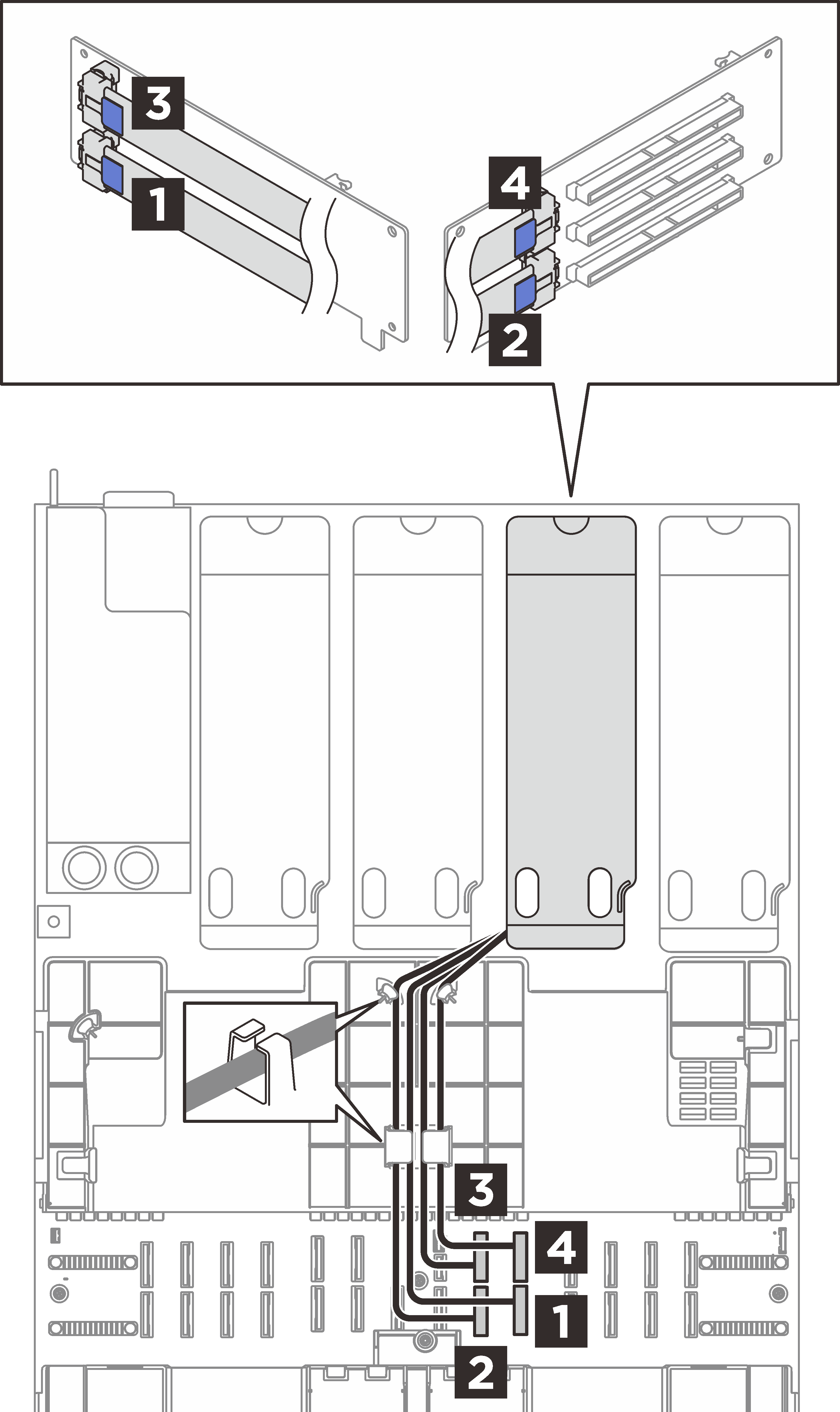

그림 1. PCIe 라이저 B의 케이블 배선
| 시작(PCIe 라이저) | 끝(시스템 보드 어셈블리) | 케이블 |
|---|---|---|
1 R1 | 1 P10 | MCIO x8 - Swift x8(500mm, 일자 140mm) |
2 R2 | 2 P9 | MCIO x8 - Swift x8(360mm) |
3 R3 | 3 P20 | MCIO x8 - Swift x8(500mm, 일자 140mm) |
4 R4 | 4 P21 | MCIO x8 - Swift x8(360mm) |
