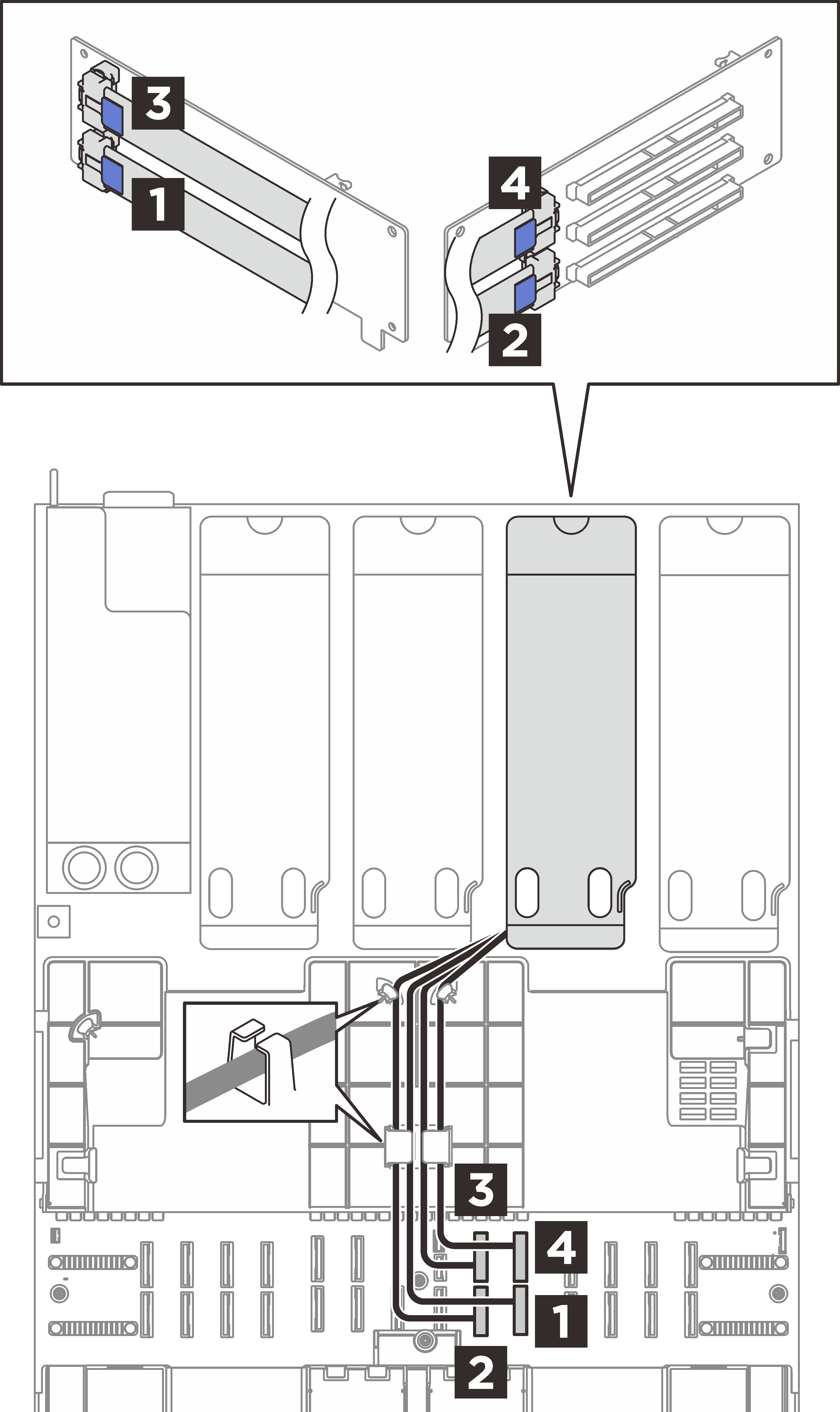

PCIe ライザー B のケーブル配線

コネクター間の接続: 1↔1、2↔2、3↔3、... n↔n

ケーブルに貼付されたラベルに、Cable PN または FRU PN と記載されています。

ケーブルを配線するときは、対応するケーブル・ガイドとケーブル・クリップを使用して、すべてのケーブルが適切に配線されていることを確認します。

各信号ケーブルのラベルは、接続元と接続先を示しています。この情報は、RY-X および P Z という形式です。Y は PCIe ライザー番号、X はライザー・カード上のコネクター、Z はシステム・ボード・アセンブリー上のコネクターを示します。
