Disposición de cables de la expansión PCIe A
Siga las instrucciones que aparecen en esta sección para obtener información sobre cómo hacer la disposición de cables para la expansión PCIe A.
Conexiones entre conectores; 1↔1, 2↔2, 3↔3, ... n↔n
El Cable PN o FRU PN se puede encontrar en la etiqueta adherida al cable.
Al disponer los cables, asegúrese de que todos los cables se pasen de forma adecuada a través de las guías para cables y los clips para cables correspondientes.
Una etiqueta en cada cable de señal indica el origen y el destino de la conexión. Esta información está en formato RY-X y P Z. Donde Y indica el número de expansión PCIe, X indica el conector en la tarjeta de expansión y Z indica el conector en el conjunto de la placa del sistema.

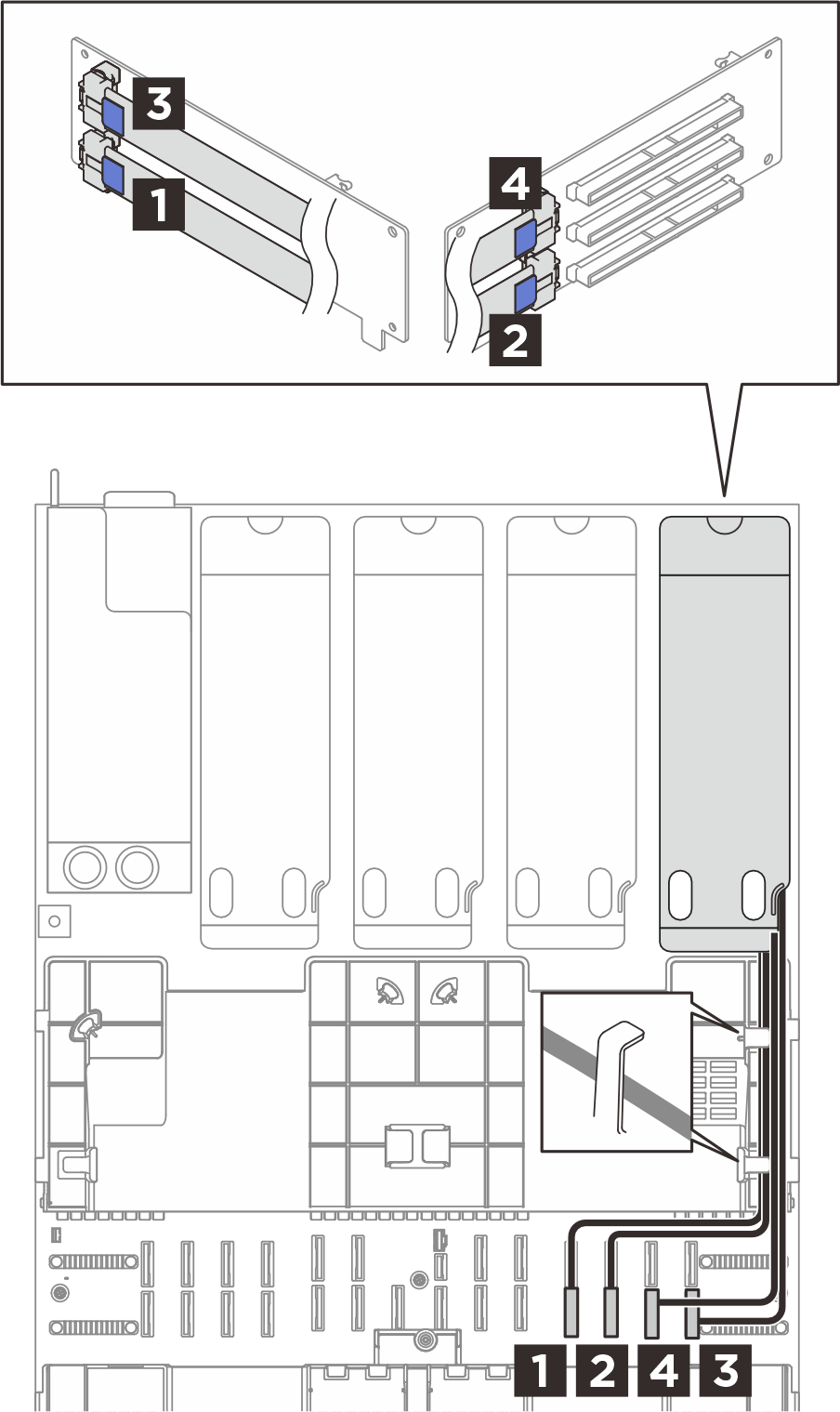

Modelo de servidor con bahías de 2,5 pulgadas
| Desde (tarjeta de expansión PCIe) | Hasta (conjunto de la placa del sistema) | Cable |
|---|---|---|
1 R1 | 1 P22 | MCIO x8 a Swift x8 (580 mm, 140 mm plano) |
2 R2 | 2 P23 | MCIO x8 a Swift x8 (420 mm) |
3 R3 | 3 P14 | MCIO x8 a Swift x8 (500 mm, 140 mm plano) |
4 R4 | 4 P13 | MCIO x8 a Swift x8 (420 mm) |

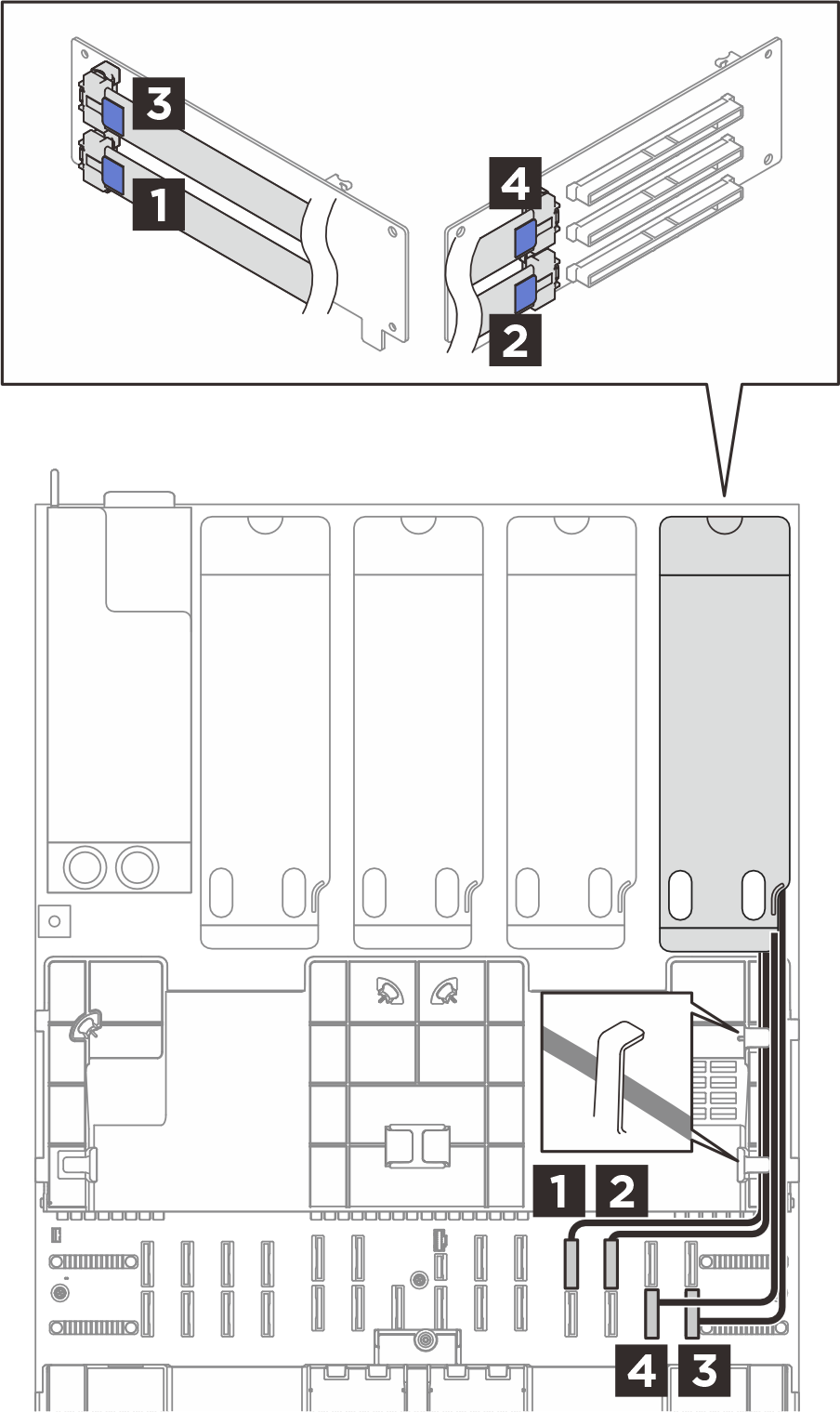

Modelo de servidor con bahías E3.S
| Desde (tarjeta de expansión PCIe) | Hasta (conjunto de la placa del sistema) | Cable |
|---|---|---|
1 R1 | 1 P11 | MCIO x8 a Swift x8 (580 mm, 140 mm plano) |
2 R2 | 2 P12 | MCIO x8 a Swift x8 (420 mm) |
3 R3 | 3 P14 | MCIO x8 a Swift x8 (500 mm, 140 mm plano) |
4 R4 | 4 P13 | MCIO x8 a Swift x8 (420 mm) |
