การเดินสายตัวยก PCIe A
ทำตามคำแนะนำในส่วนนี้เพื่อเรียนรู้วิธีเดินสายสำหรับตัวยก PCIe A
หมายเหตุ
การเชื่อมต่อระหว่างขั้วต่อ: 1↔1, 2↔2, 3↔3, ... n↔n
สามารถพบCable PN หรือ FRU PN ได้บนฉลากที่ติดอยู่กับสาย
เมื่อเดินสาย ตรวจสอบให้แน่ใจว่าเดินสายทั้งหมดอย่างเหมาะสมผ่านช่องร้อยสายและคลิปยึดสายที่เกี่ยวข้อง
ป้ายบนแต่ละสายสัญญาณจะระบุที่มาและปลายทางของการเชื่อมต่อ ข้อมูลบนป้ายจะอยู่ในรูปแบบ RY-X และ P Z โดยที่ Y ระบุหมายเลขตัวยก PCIe X ระบุขั้วต่อบนการ์ดตัวยก และ Z ระบุขั้วต่อบนส่วนประกอบแผงระบบ
เลือกแผนการเดินสายตามรุ่นเซิร์ฟเวอร์
รุ่นเซิร์ฟเวอร์ที่มีช่องใส่ขนาด 2.5 นิ้ว

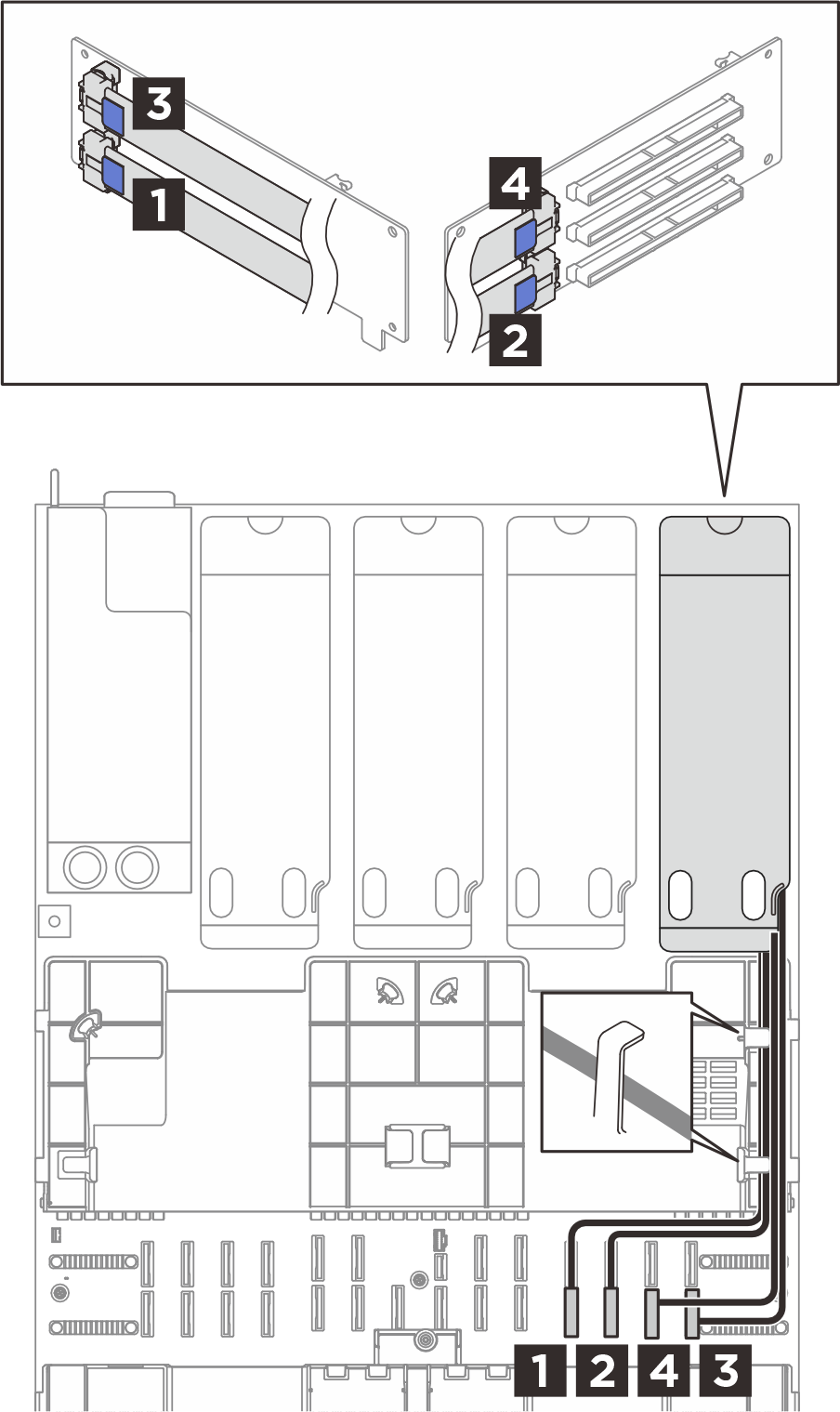

รูปที่ 1. การเดินสายสำหรับตัวยก PCIe A (เซิร์ฟเวอร์ขนาด 2.5 นิ้ว)
| จาก (ตัวยก PCIe) | ไปยัง (ส่วนประกอบแผงระบบ) | สาย |
|---|---|---|
1 R1 | 1 P22 | MCIO x8 เป็น Swift x8 (580 มม., แบน 140 มม.) |
2 R2 | 2 P23 | MCIO x8 เป็น Swift x8 (420 มม.) |
3 R3 | 3 P14 | MCIO x8 เป็น Swift x8 (500 มม., แบน 140 มม.) |
4 R4 | 4 P13 | MCIO x8 เป็น Swift x8 (420 มม.) |
รุ่นเซิร์ฟเวอร์ที่มีช่องใส่ E3.S

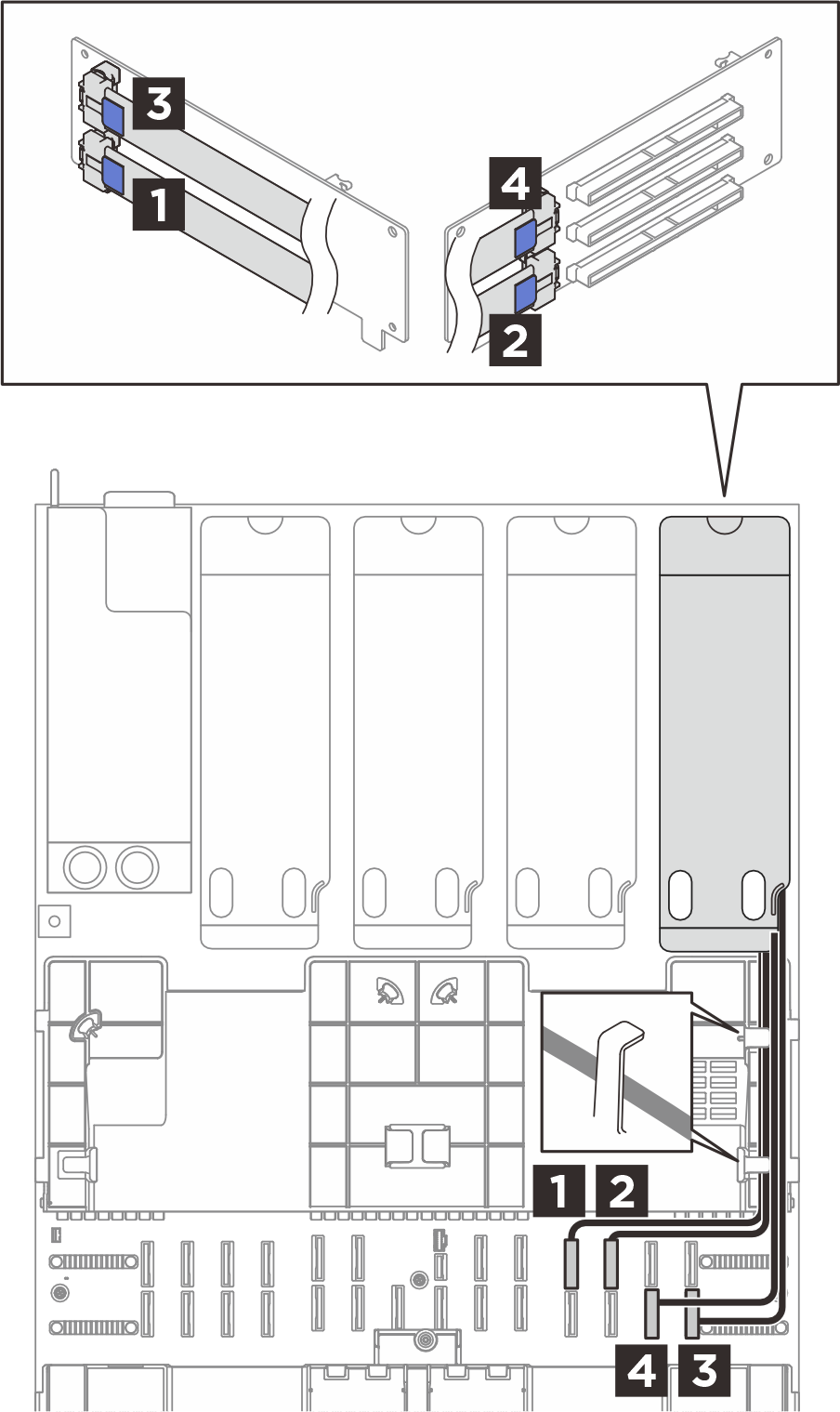

รูปที่ 2. การเดินสายสำหรับตัวยก PCIe A (เซิร์ฟเวอร์ E3.S)
| จาก (ตัวยก PCIe) | ไปยัง (ส่วนประกอบแผงระบบ) | สาย |
|---|---|---|
1 R1 | 1 P11 | MCIO x8 เป็น Swift x8 (580 มม., แบน 140 มม.) |
2 R2 | 2 P12 | MCIO x8 เป็น Swift x8 (420 มม.) |
3 R3 | 3 P14 | MCIO x8 เป็น Swift x8 (500 มม., แบน 140 มม.) |
4 R4 | 4 P13 | MCIO x8 เป็น Swift x8 (420 มม.) |
