การเดินสายตัวยก PCIe D

ทำตามคำแนะนำในส่วนนี้เพื่อเรียนรู้วิธีเดินสายสำหรับตัวยก PCIe D

หมายเหตุ
  • การเชื่อมต่อระหว่างขั้วต่อ: 11, 22, 33, ... nn

  • สามารถพบCable PN หรือ FRU PN ได้บนฉลากที่ติดอยู่กับสาย

  • เมื่อเดินสาย ตรวจสอบให้แน่ใจว่าเดินสายทั้งหมดอย่างเหมาะสมผ่านช่องร้อยสายและคลิปยึดสายที่เกี่ยวข้อง

  • ป้ายบนแต่ละสายสัญญาณจะระบุที่มาและปลายทางของการเชื่อมต่อ ข้อมูลบนป้ายจะอยู่ในรูปแบบ RY-X และ P Z โดยที่ Y ระบุหมายเลขตัวยก PCIe X ระบุขั้วต่อบนการ์ดตัวยก และ Z ระบุขั้วต่อบนส่วนประกอบแผงระบบ

รุ่นเซิร์ฟเวอร์ที่มีช่องใส่ขนาด 2.5 นิ้ว

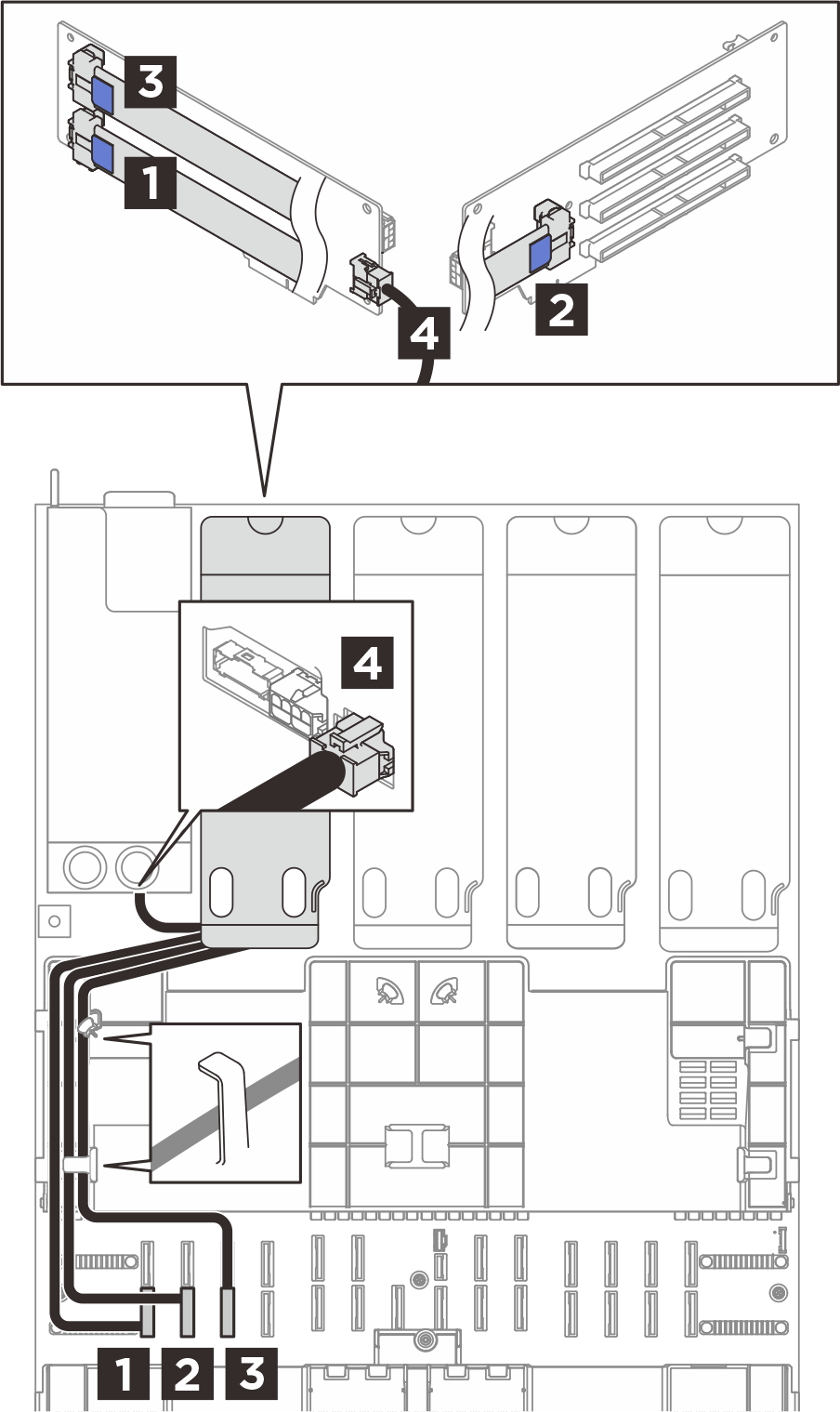

รูปที่ 1. การเดินสายสำหรับตัวยก PCIe D (เซิร์ฟเวอร์ขนาด 2.5 นิ้ว)
Cable routing for the PCIe riser D (2.5-inch server)
จาก (ตัวยก PCIe)ไปยังสาย

1 R1

1 ส่วนประกอบของแผงระบบ: P1

MCIO x8 เป็น Swift x8 (500 มม., แบน 140 มม.)

2 R2

2 ส่วนประกอบของแผงระบบ: P2

MCIO x8 เป็น Swift x8 (420 มม.)

3 R3

3 ส่วนประกอบของแผงระบบ: P16

MCIO x8 เป็น Swift x8 (500 มม., แบน 140 มม.)

4 ขั้วต่อไฟฟ้า

4 PDB: ขั้วต่อไฟฟ้าตัวยก

2x8 ถึง 2x4 (200 มม.)

รุ่นเซิร์ฟเวอร์ที่มีช่องใส่ E3.S

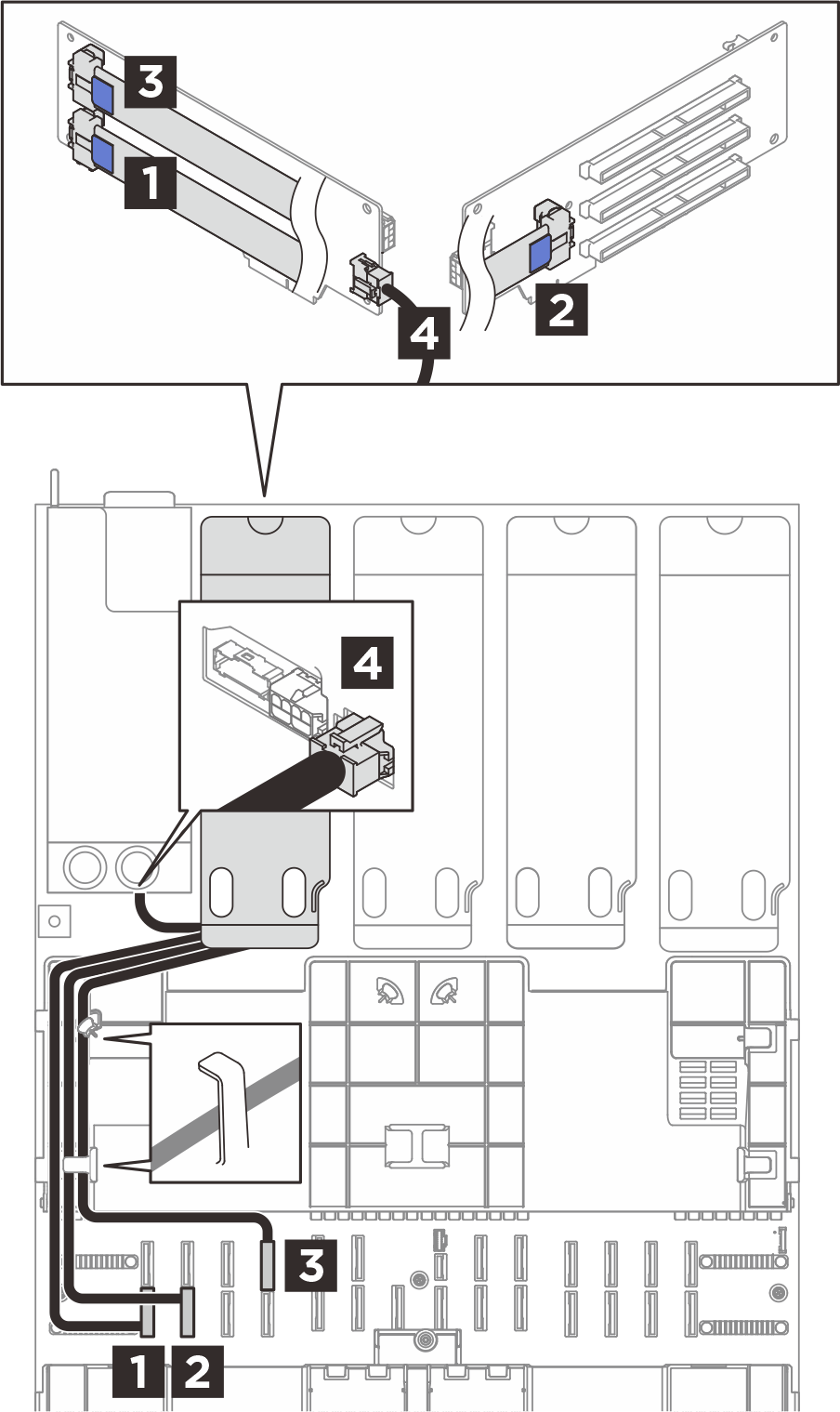

รูปที่ 2. การเดินสายสำหรับตัวยก PCIe D (เซิร์ฟเวอร์ E3.S)
Cable routing for the PCIe riser D (E3.S server)
จาก (ตัวยก PCIe)ไปยังสาย

1 R1

1 ส่วนประกอบของแผงระบบ: P1

MCIO x8 เป็น Swift x8 (500 มม., แบน 140 มม.)

2 R2

2 ส่วนประกอบของแผงระบบ: P2

MCIO x8 เป็น Swift x8 (420 มม.)

3 R3

3 ส่วนประกอบของแผงระบบ: P3

MCIO x8 เป็น Swift x8 (500 มม., แบน 140 มม.)

4 ขั้วต่อไฟฟ้า

4 PDB: ขั้วต่อไฟฟ้าตัวยก

2x8 ถึง 2x4 (200 มม.)
