Roteamento de cabos da placa riser PCIe D

Siga as instruções nesta seção para aprender a fazer o roteamento de cabos da placa riser PCIe D.

Nota

  • Conexões entre conectores; 1↔1, 2↔2, 3↔3, ... n↔n

  • O Cable PN ou FRU PN pode ser encontrado na etiqueta anexada ao cabo.

  • Ao direcionar os cabos, certifique-se de que todos os cabos sejam direcionados corretamente pelas guias e presilhas de cabos.

  • Uma etiqueta em cada cabo de sinal indica a origem e o destino da conexão. Essas informações estão no formato RY-X e P Z. Onde Y indica o número da placa riser PCIe, X indica o conector na placa riser e Z indica o conector no conjunto da placa-mãe.

Escolha o plano de roteamento de acordo com o modelo de servidor.

Modelo de servidor com compartimentos de 2,5 polegadas​

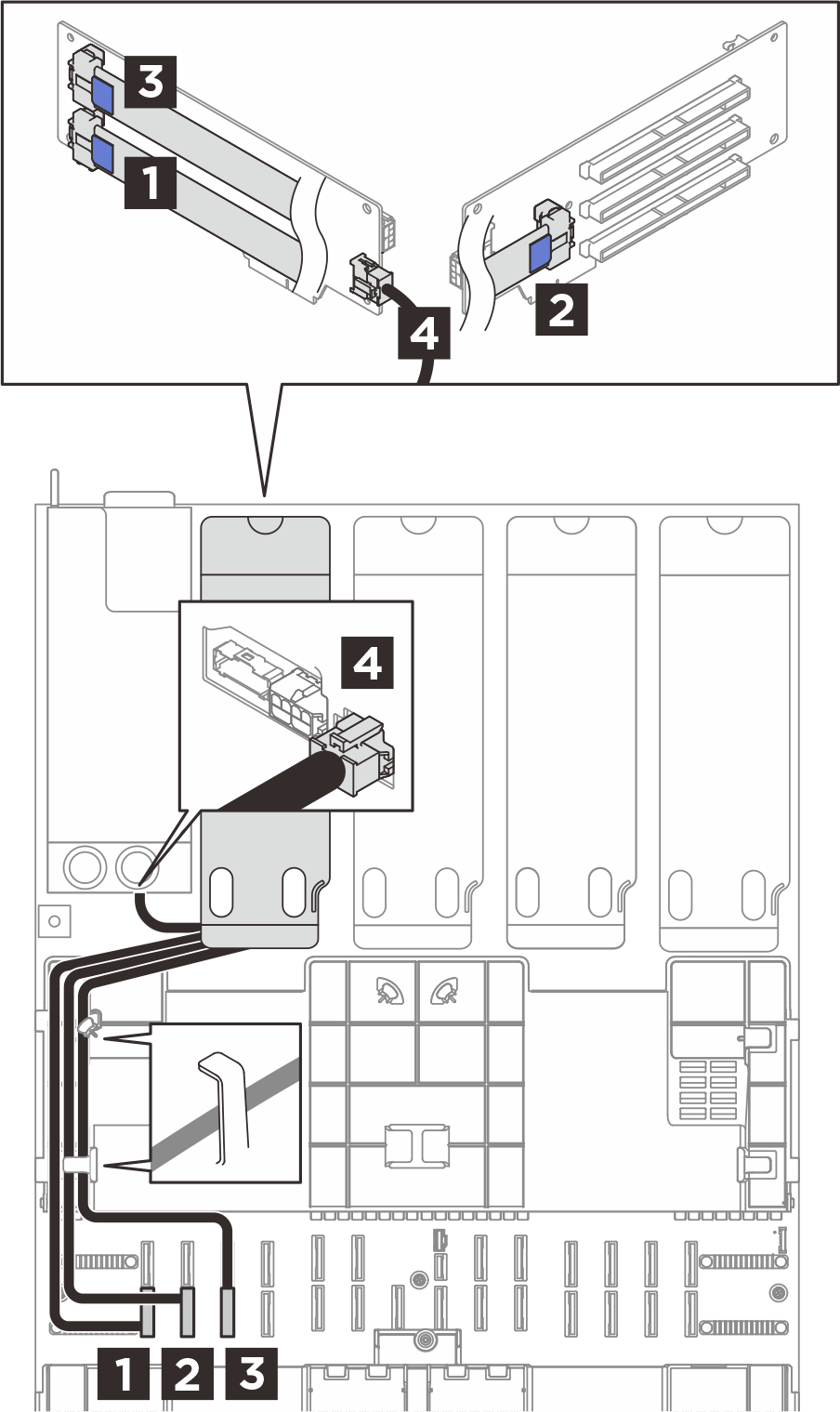

Figura 1. Roteamento de cabos para a placa riser PCIe D (servidor de 2,5 polegadas)
Cable routing for the PCIe riser D (2.5-inch server)
De (placa riser PCIe)ParaCabo

1 R1

1 Conjunto de placa-mãe: P1

MCIO x8 para Swift x8 (500 mm, plano 140 mm)

2 R2

2 Conjunto de placa-mãe: P2

MCIO x8 para Swift x8 (420 mm)

3 R3

3 Conjunto de placa-mãe: P16

MCIO x8 para Swift x8 (500 mm, plano 140 mm)

4 Energia

4 PDB: Energia da placa riser

2x8 a 2x4 (200 mm)

Modelo de servidor com compartimentos E3.S​

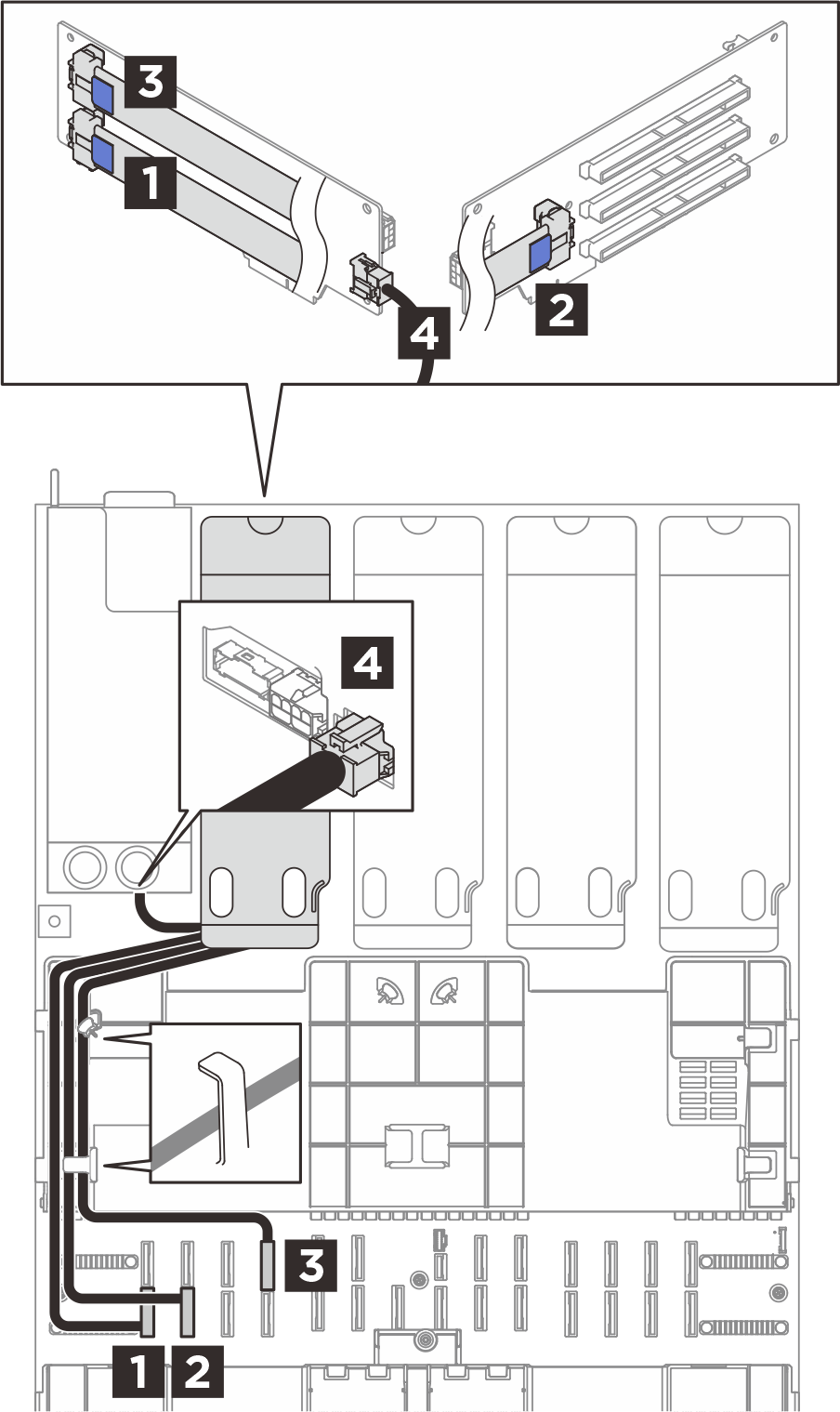

Figura 2. Roteamento de cabos da placa riser PCIe D (servidor E3.S)
Cable routing for the PCIe riser D (E3.S server)
De (placa riser PCIe)ParaCabo

1 R1

1 Conjunto de placa-mãe: P1

MCIO x8 para Swift x8 (500 mm, plano 140 mm)

2 R2

2 Conjunto de placa-mãe: P2

MCIO x8 para Swift x8 (420 mm)

3 R3

3 Conjunto de placa-mãe: P3

MCIO x8 para Swift x8 (500 mm, plano 140 mm)

4 Energia

4 PDB: Energia da placa riser

2x8 a 2x4 (200 mm)
