Roteamento de cabos da placa riser PCIe A
Siga as instruções nesta seção para aprender a fazer o roteamento de cabos da placa riser PCIe A.
Nota
Conexões entre conectores; 1↔1, 2↔2, 3↔3, ... n↔n
O Cable PN ou FRU PN pode ser encontrado na etiqueta anexada ao cabo.
Ao direcionar os cabos, certifique-se de que todos os cabos sejam direcionados corretamente pelas guias e presilhas de cabos.
Uma etiqueta em cada cabo de sinal indica a origem e o destino da conexão. Essas informações estão no formato RY-X e P Z. Onde Y indica o número da placa riser PCIe, X indica o conector na placa riser e Z indica o conector no conjunto da placa-mãe.
Escolha o plano de roteamento de acordo com o modelo de servidor.
Modelo de servidor com compartimentos de 2,5 polegadas

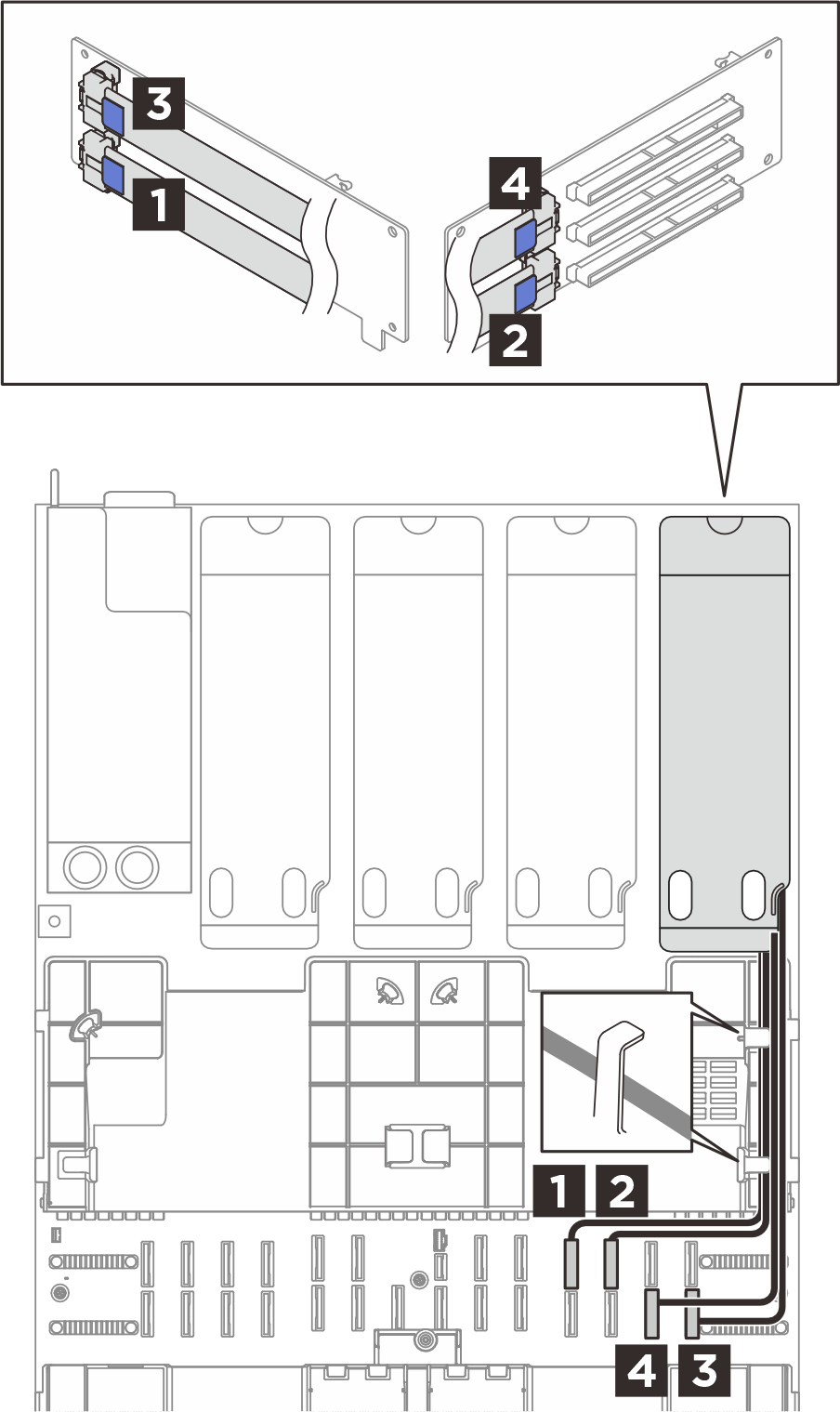

Figura 1. Roteamento de cabos da placa riser PCIe A (servidor de 2,5 polegadas)
| De (placa riser PCIe) | Para (conjunto de placa-mãe) | Cabo |
|---|---|---|
1 R1 | 1 P22 | MCIO x8 para Swift x8 (580 mm, plano 140 mm) |
2 R2 | 2 P23 | MCIO x8 para Swift x8 (420 mm) |
3 R3 | 3 P14 | MCIO x8 para Swift x8 (500 mm, plano 140 mm) |
4 R4 | 4 P13 | MCIO x8 para Swift x8 (420 mm) |
Modelo de servidor com compartimentos E3.S

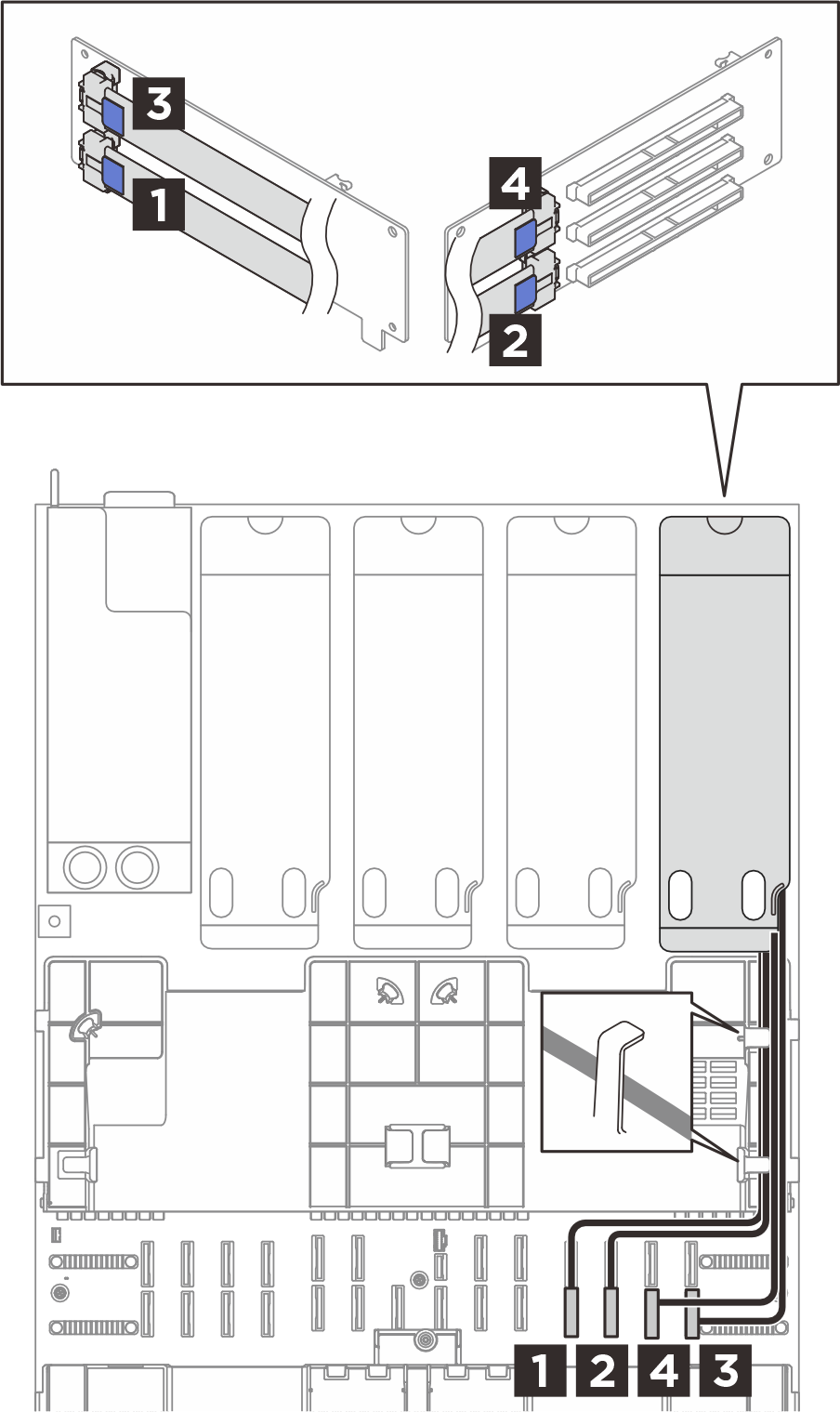

Figura 2. Roteamento de cabos da placa riser PCIe A (servidor E3.S)
| De (placa riser PCIe) | Para (conjunto de placa-mãe) | Cabo |
|---|---|---|
1 R1 | 1 P11 | MCIO x8 para Swift x8 (580 mm, plano 140 mm) |
2 R2 | 2 P12 | MCIO x8 para Swift x8 (420 mm) |
3 R3 | 3 P14 | MCIO x8 para Swift x8 (500 mm, plano 140 mm) |
4 R4 | 4 P13 | MCIO x8 para Swift x8 (420 mm) |
