Cheminement des câbles de la carte mezzanine PCIe A

Suivez les instructions de la présente section pour savoir comment procéder au cheminement des câbles pour la carte mezzanine PCIe A.

Remarque

  • Connexions entre les connecteurs : 1↔1, 2↔2, 3↔3, ... n↔n

  • Le Cable PN ou FRU PN se trouve sur l’étiquette apposée sur le câble.

  • Lorsque vous acheminez les câbles, assurez-vous que tous les câbles sont acheminés correctement grâce aux guide-câbles et aux clips de fixation correspondants.

  • Une étiquette sur chaque câble de signal indique la source et la destination de la connexion. Ces informations sont au format RY-X et P Z. Y indique le numéro de la carte mezzanine PCIe, tandis que X indique le connecteur sur la carte mezzanine et Z indique le connecteur sur le bloc carte mère.

Choisissez le plan de cheminement en fonction du modèle de serveur.

Modèle de serveur doté de baies de 2,5 pouces​

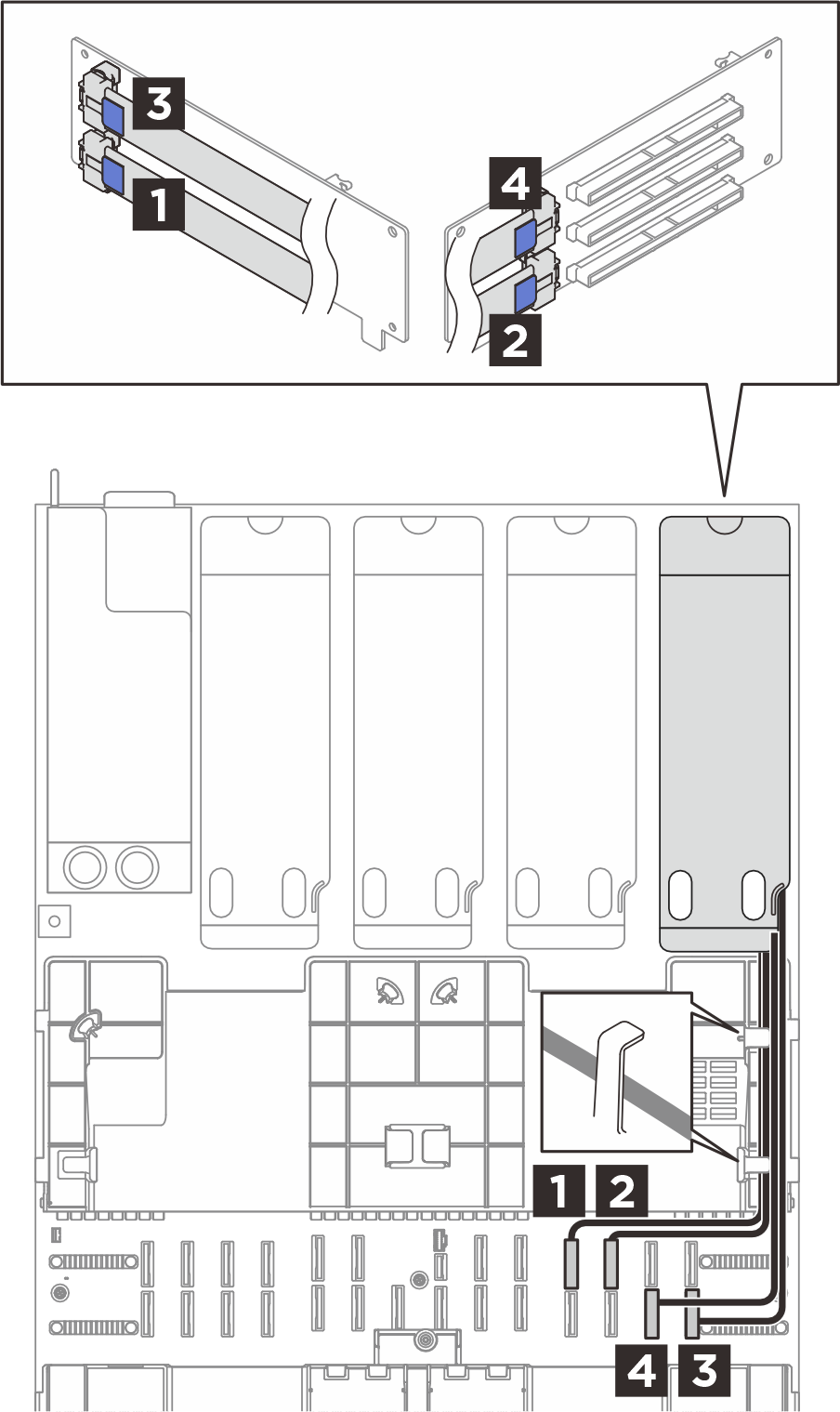

Figure 1. Cheminement des câbles pour la carte mezzanine PCIe A (serveur 2,5 pouces)
Cable routing for the PCIe riser A (2.5-inch server)
De (carte mezzanine PCIe)Vers (bloc carte mère)Câble

1 R1

1 P22

MCIO x8 vers Swift x8 (580 mm, plat 140 mm)

2 R2

2 P23

MCIO x8 vers Swift x8 (420 mm)

3 R3

3 P14

MCIO x8 vers Swift x8 (500 mm, plat 140 mm)

4 R4

4 P13

MCIO x8 vers Swift x8 (420 mm)

Modèle de serveur doté de baies E3.S​

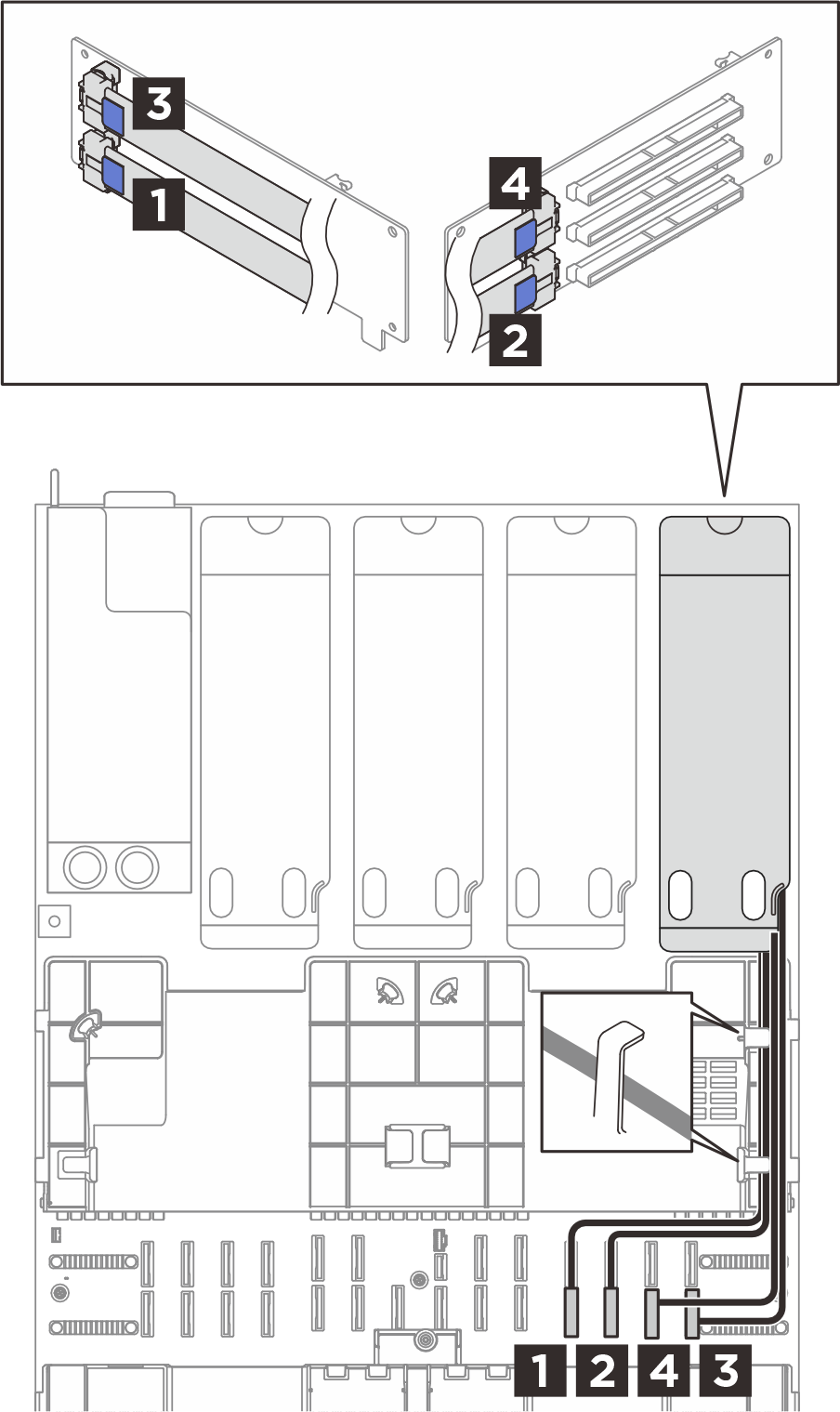

Figure 2. Cheminement des câbles pour la carte mezzanine PCIe A (serveur E3.S)
Cable routing for the PCIe riser A (E3.S server)
De (carte mezzanine PCIe)Vers (bloc carte mère)Câble

1 R1

1 P11

MCIO x8 vers Swift x8 (580 mm, plat 140 mm)

2 R2

2 P12

MCIO x8 vers Swift x8 (420 mm)

3 R3

3 P14

MCIO x8 vers Swift x8 (500 mm, plat 140 mm)

4 R4

4 P13

MCIO x8 vers Swift x8 (420 mm)
