Kabelführung für PCIe-Adapterkarte D

In diesem Abschnitt erfahren Sie, wie die Kabelführung für PCIe-Adapterkarte D funktioniert.

Anmerkung
  • Verbindungen zwischen Anschlüssen: 11, 22, 33, … nn

  • Die Cable PN oder FRU PN finden Sie auf dem Etikett, das am Kabel befestigt ist.

  • Stellen Sie beim Verlegen der Kabel sicher, dass alle Kabel ordnungsgemäß durch die entsprechenden Kabelführungen und Kabelklemmen geführt werden.

  • Ein Etikett an jedem Signalkabel gibt Beginn und Ziel der Verbindung an. Diese Informationen liegen im Format RY-X und P Z vor. Dabei gibt Y die PCIe-Adapterkartennummer an, X gibt den Anschluss auf der Adapterkarte an und Z gibt den Anschluss auf der Systemplatinenbaugruppe an.

Wählen Sie den Kabelführungsplan entsprechend dem Servermodell aus.

Servermodell mit 2,5-Zoll-Positionen

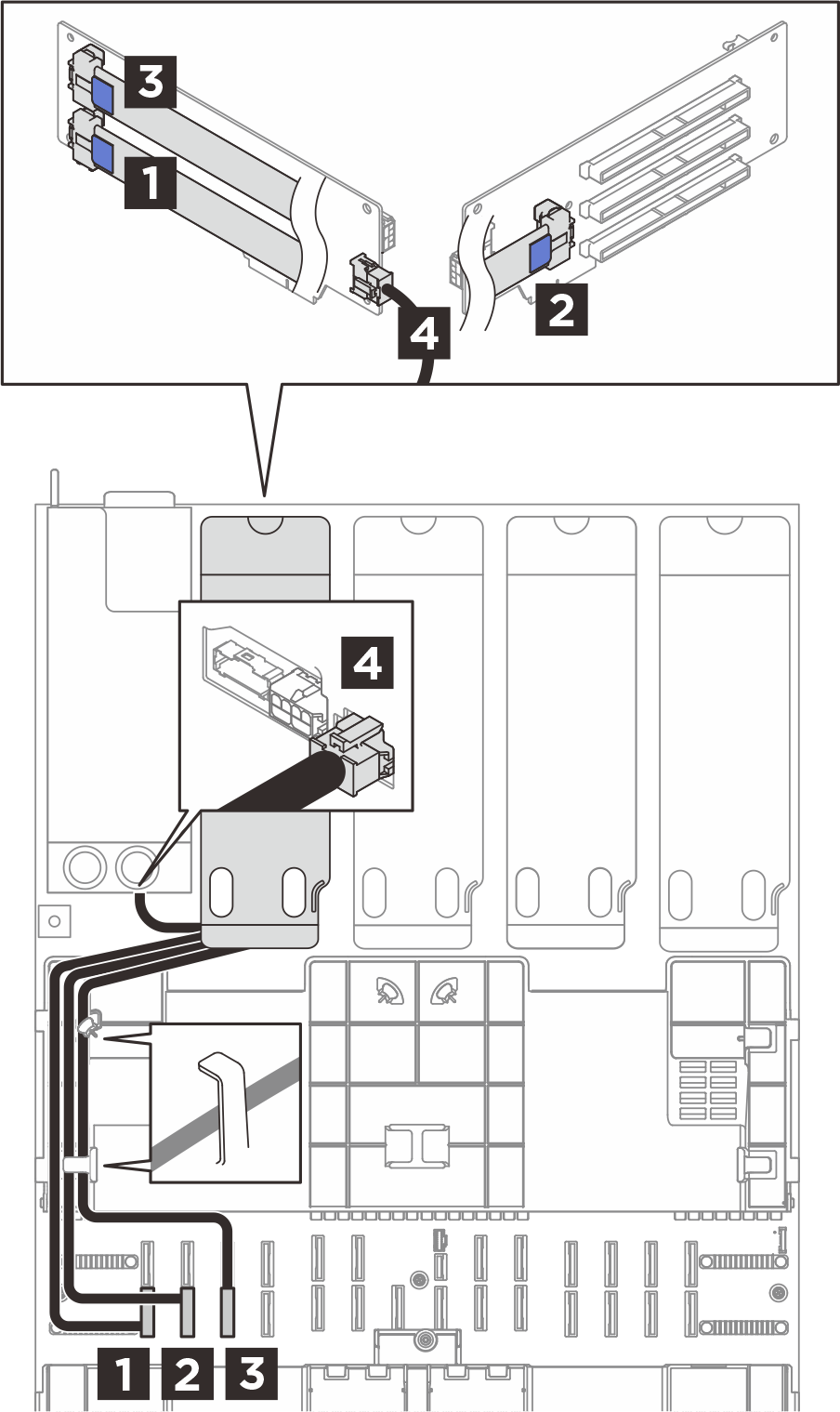

Abbildung 1. Kabelführung für die PCIe-Adapterkarte D (2,5-Zoll-Server)
Cable routing for the PCIe riser D (2.5-inch server)
Von (PCIe-Adapterkarte)ZuKabel

1 R1

1 Systemplatinenbaugruppe: P1

MCIO x8 zu Swift x8 (500 mm, flach 140 mm)

2 R2

2 Systemplatinenbaugruppe: P2

MCIO x8 auf Swift x8 (420 mm)

3 R3

3 Systemplatinenbaugruppe: P16

MCIO x8 zu Swift x8 (500 mm, flach 140 mm)

4 Strom

4 PDB: Adapterleistung

2x8 auf 2x4 (200 mm)

Servermodel mit E3.S-Positionen

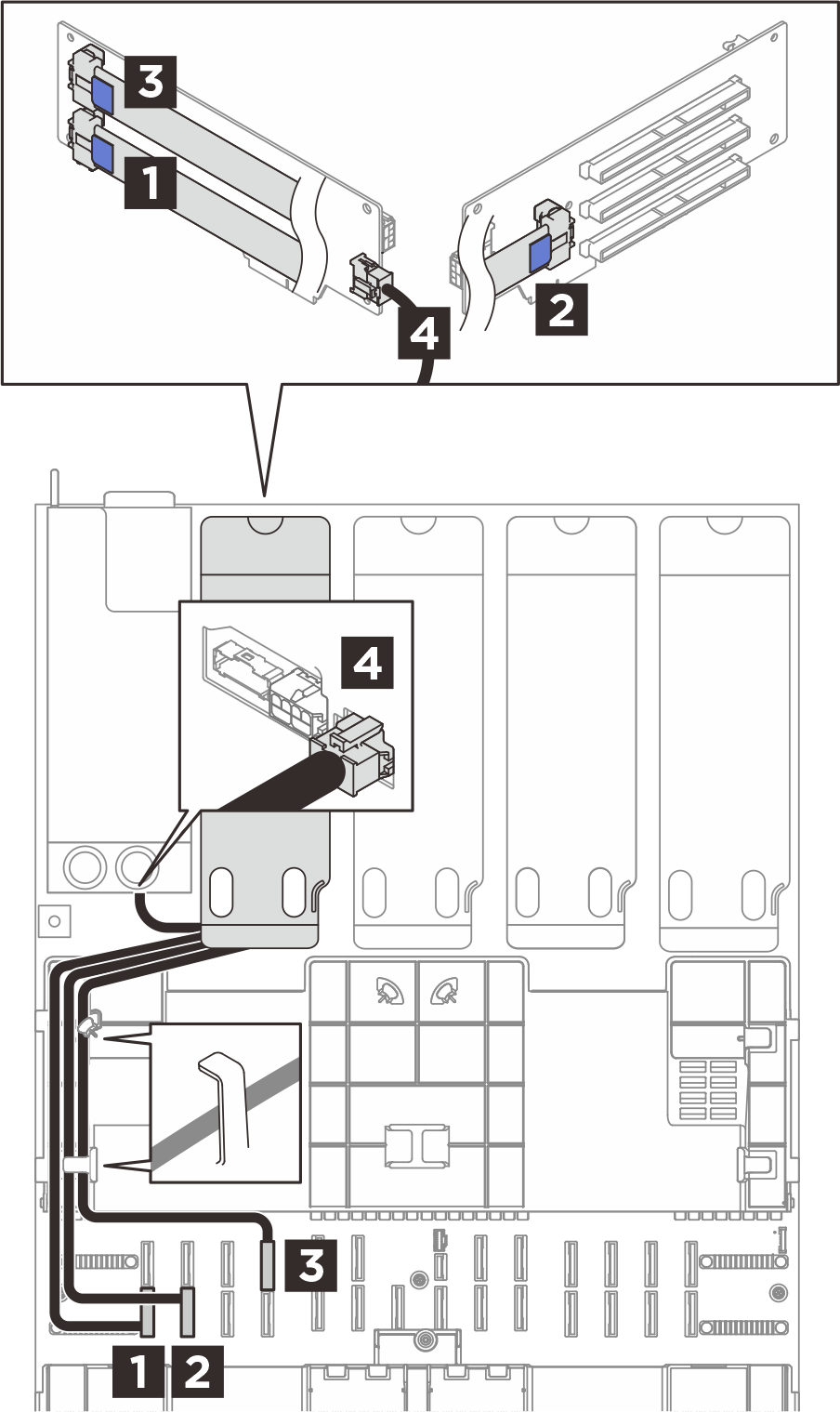

Abbildung 2. Kabelführung für die PCIe-Adapterkarte D (E3.S-Server)
Cable routing for the PCIe riser D (E3.S server)
Von (PCIe-Adapterkarte)ZuKabel

1 R1

1 Systemplatinenbaugruppe: P1

MCIO x8 zu Swift x8 (500 mm, flach 140 mm)

2 R2

2 Systemplatinenbaugruppe: P2

MCIO x8 auf Swift x8 (420 mm)

3 R3

3 Systemplatinenbaugruppe: P3

MCIO x8 zu Swift x8 (500 mm, flach 140 mm)

4 Strom

4 PDB: Adapterleistung

2x8 auf 2x4 (200 mm)
