Прокладка кабелей для платы-адаптера Riser PCIe D
В этом разделе приведены инструкции по прокладке кабелей для платы-адаптера Riser PCIe D.
Подключения между разъемами: 1↔1, 2↔2, 3↔3, ... n↔n
Маркировка Cable PN или FRU PN находится на этикетке кабеля.
При прокладке кабелей убедитесь, что все кабели проложены надлежащим образом с помощью соответствующих кабельных направляющих и кабельных зажимов.
Этикетка на каждом сигнальном кабеле указывает источник и место назначения подключения. Эта информация представляется в форматах RY-X и P Z. Y указывает номер платы-адаптера Riser PCIe, X — разъем на этой плате-адаптере, а Z — разъем на блоке материнской платы.

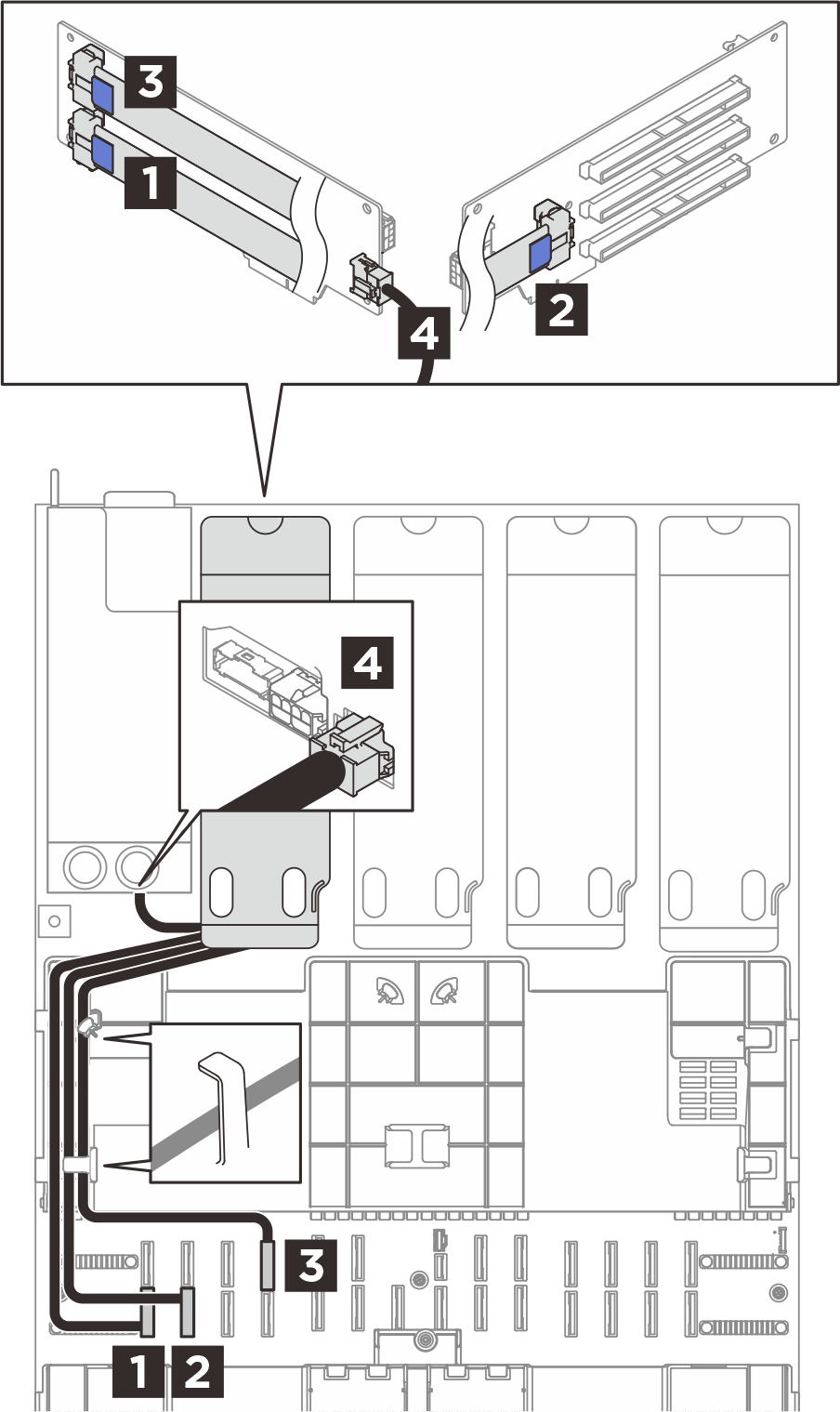

Модель сервера с отсеками для 2,5-дюймовых дисков
| От (плата-адаптер Riser PCIe) | К | Кабель |
|---|---|---|
1 R1 | 1 Блок материнской платы: P1 | MCIO x8 — Swift x8 (500 мм, плоская модель 140 мм) |
2 R2 | 2 Блок материнской платы: P2 | MCIO x8 — Swift x8 (420 мм) |
3 R3 | 3 Блок материнской платы: P16 | MCIO x8 — Swift x8 (500 мм, плоская модель 140 мм) |
4 Питание | 4 Плата распределения питания: разъем питания платы-адаптера Riser | 2x8 — 2x4 (200 мм) |

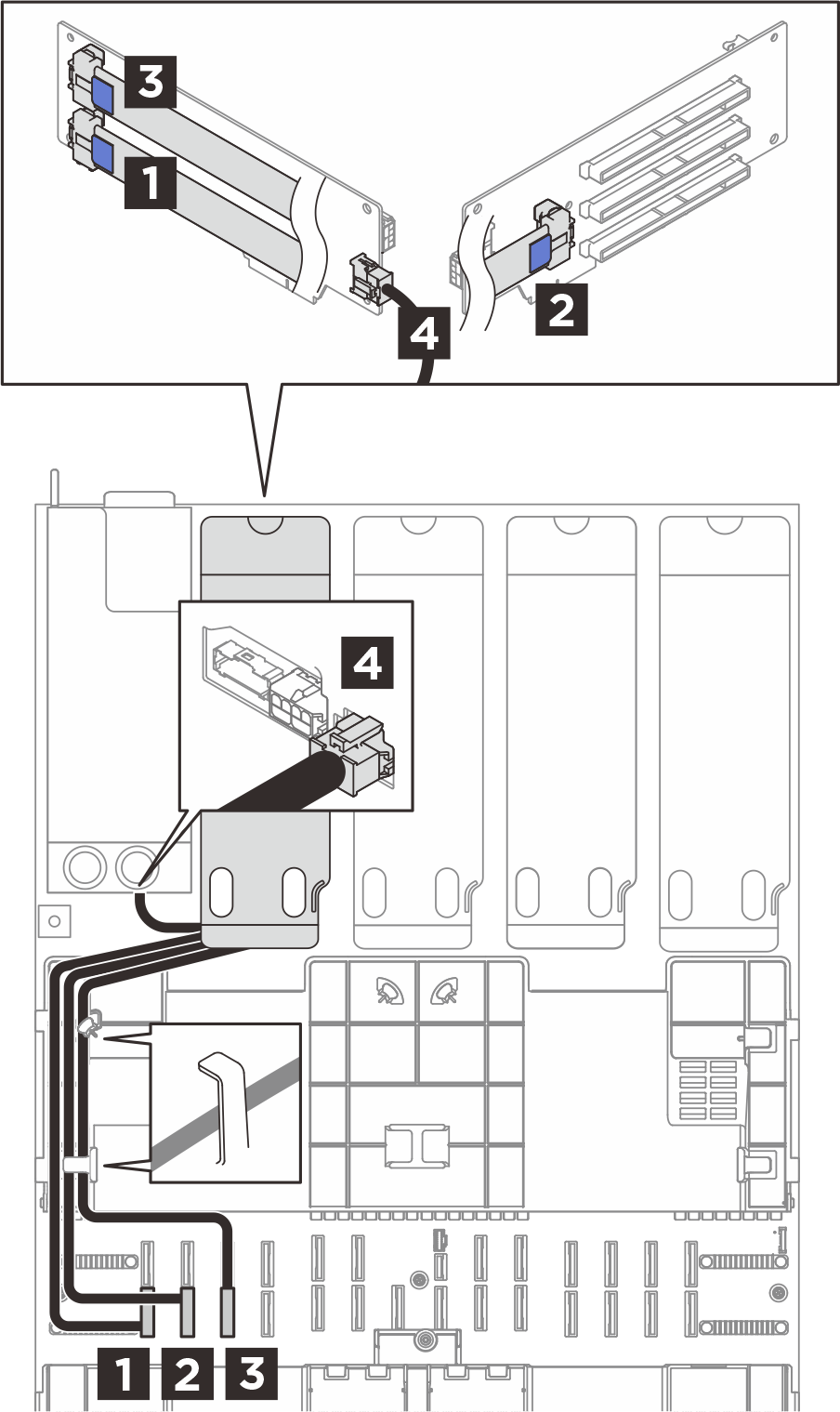

Модель сервера с отсеками для дисков E3.S
| От (плата-адаптер Riser PCIe) | К | Кабель |
|---|---|---|
1 R1 | 1 Блок материнской платы: P1 | MCIO x8 — Swift x8 (500 мм, плоская модель 140 мм) |
2 R2 | 2 Блок материнской платы: P2 | MCIO x8 — Swift x8 (420 мм) |
3 R3 | 3 Блок материнской платы: P3 | MCIO x8 — Swift x8 (500 мм, плоская модель 140 мм) |
4 Питание | 4 Плата распределения питания: разъем питания платы-адаптера Riser | 2x8 — 2x4 (200 мм) |
