Прокладка кабелей для платы-адаптера Riser PCIe C
В этом разделе приведены инструкции по прокладке кабелей для платы-адаптера Riser PCIe C.
Прим.
Подключения между разъемами: 1↔1, 2↔2, 3↔3, ... n↔n
Маркировка Cable PN или FRU PN находится на этикетке кабеля.
При прокладке кабелей убедитесь, что все кабели проложены надлежащим образом с помощью соответствующих кабельных направляющих и кабельных зажимов.
Этикетка на каждом сигнальном кабеле указывает источник и место назначения подключения. Эта информация представляется в форматах RY-X и P Z. Y указывает номер платы-адаптера Riser PCIe, X — разъем на этой плате-адаптере, а Z — разъем на блоке материнской платы.

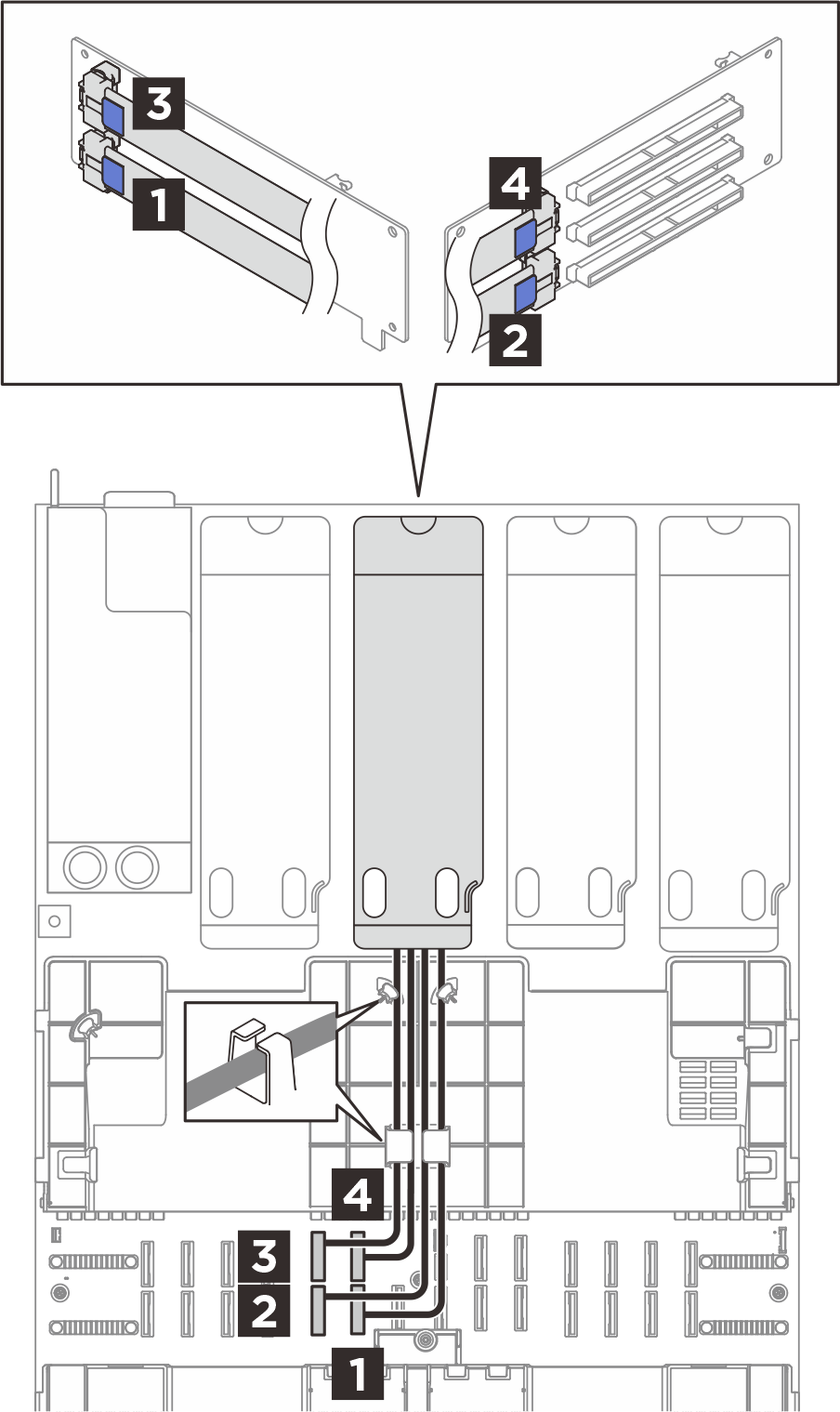

Рис. 1. Прокладка кабелей для платы-адаптера Riser PCIe C
| От (плата-адаптер Riser PCIe) | К (блок материнской платы) | Кабель |
|---|---|---|
1 R1 | 1 P6 | MCIO x8 — Swift x8 (500 мм, плоская модель 140 мм) |
2 R2 | 2 P5 | MCIO x8 — Swift x8 (360 мм) |
3 R3 | 3 P17 | MCIO x8 — Swift x8 (500 мм, плоская модель 140 мм) |
4 R4 | 4 P18 | MCIO x8 — Swift x8 (360 мм) |
