การเดินสายตัวยก PCIe C
ทำตามคำแนะนำในส่วนนี้เพื่อเรียนรู้วิธีเดินสายสำหรับตัวยก PCIe C
หมายเหตุ
การเชื่อมต่อระหว่างขั้วต่อ: 1↔1, 2↔2, 3↔3, ... n↔n
สามารถพบCable PN หรือ FRU PN ได้บนฉลากที่ติดอยู่กับสาย
เมื่อเดินสาย ตรวจสอบให้แน่ใจว่าเดินสายทั้งหมดอย่างเหมาะสมผ่านช่องร้อยสายและคลิปยึดสายที่เกี่ยวข้อง
ป้ายบนแต่ละสายสัญญาณจะระบุที่มาและปลายทางของการเชื่อมต่อ ข้อมูลบนป้ายจะอยู่ในรูปแบบ RY-X และ P Z โดยที่ Y ระบุหมายเลขตัวยก PCIe X ระบุขั้วต่อบนการ์ดตัวยก และ Z ระบุขั้วต่อบนส่วนประกอบแผงระบบ

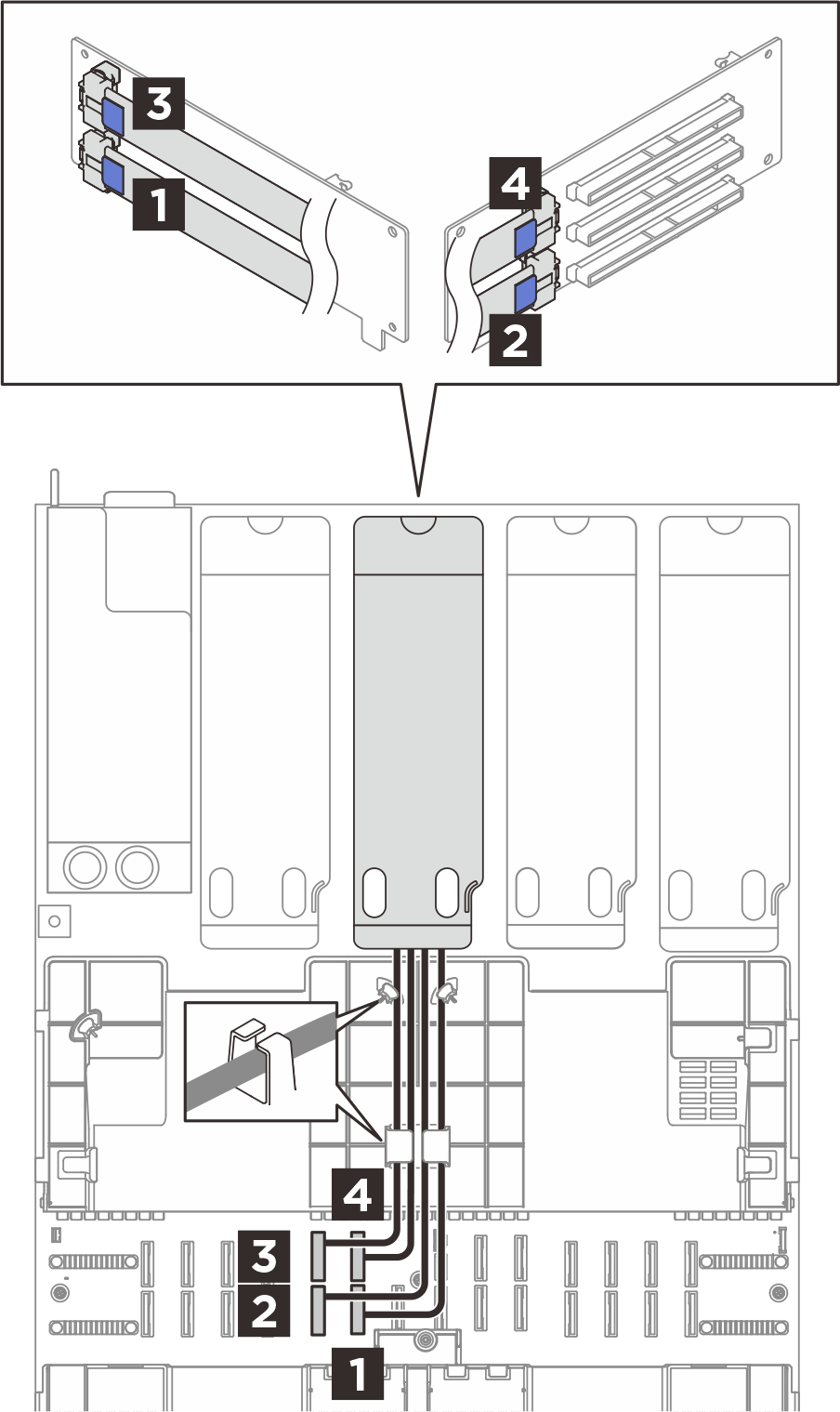

รูปที่ 1. การเดินสายสำหรับตัวยก PCIe C
| จาก (ตัวยก PCIe) | ไปยัง (ส่วนประกอบแผงระบบ) | สาย |
|---|---|---|
1 R1 | 1 P6 | MCIO x8 เป็น Swift x8 (500 มม., แบน 140 มม.) |
2 R2 | 2 P5 | MCIO x8 เป็น Swift x8 (360 มม.) |
3 R3 | 3 P17 | MCIO x8 เป็น Swift x8 (500 มม., แบน 140 มม.) |
4 R4 | 4 P18 | MCIO x8 เป็น Swift x8 (360 มม.) |
