Conectores del conjunto de la placa del sistema para la disposición de los cables

En las siguientes ilustraciones se muestran los conectores internos del conjunto de la placa del sistema que se utilizan para la disposición de los cables internos.

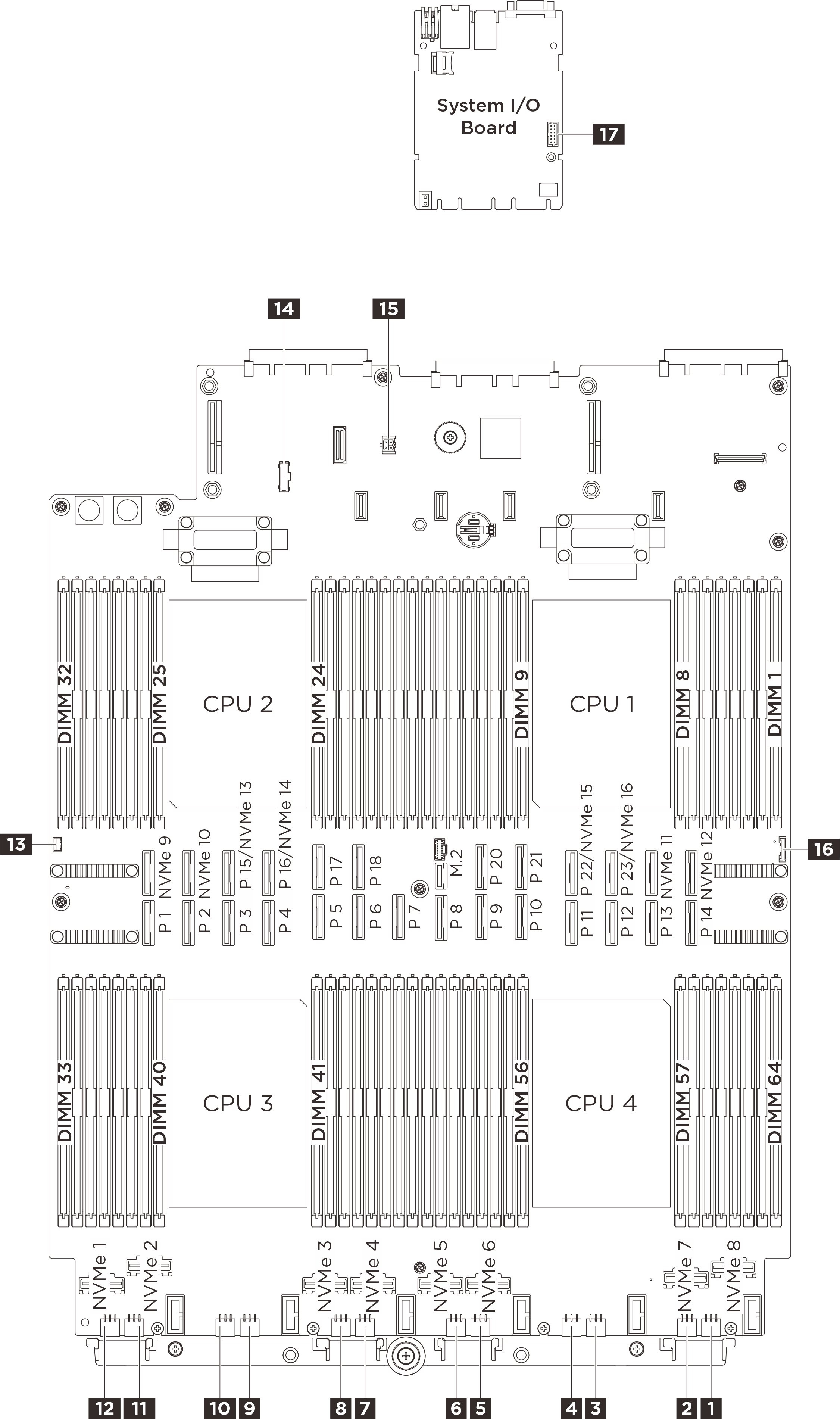

Figura 1. Conectores del conjunto de la placa del sistema

Tabla 1. Conectores del conjunto de la placa del sistema

1 Conector de alimentación de la placa posterior 12	2 Conector de alimentación de la placa posterior 11
3 Conector de alimentación de la placa posterior 10	4 Conector de alimentación de la placa posterior 9
5 Conector de alimentación de la placa posterior 8	6 Conector de alimentación de la placa posterior 7
7 Conector de alimentación de la placa posterior 6	8 Conector de alimentación de la placa posterior 5
9 Conector de alimentación de la placa posterior 4	10 Conector de alimentación de la placa posterior 3
11 Conector de alimentación de la placa posterior 2	12 Conector de alimentación de la placa posterior 1
13 Conector del conmutador de intrusión	14 Conector de banda lateral de la placa de distribución de alimentación
15 Conector del sensor de filtraciones	16 Conector USB de panel frontal
17 Conector de puerto de serie
