用於纜線佈線的主機板組件接頭
下圖顯示主機板組件上用於內部纜線佈線的內部接頭。

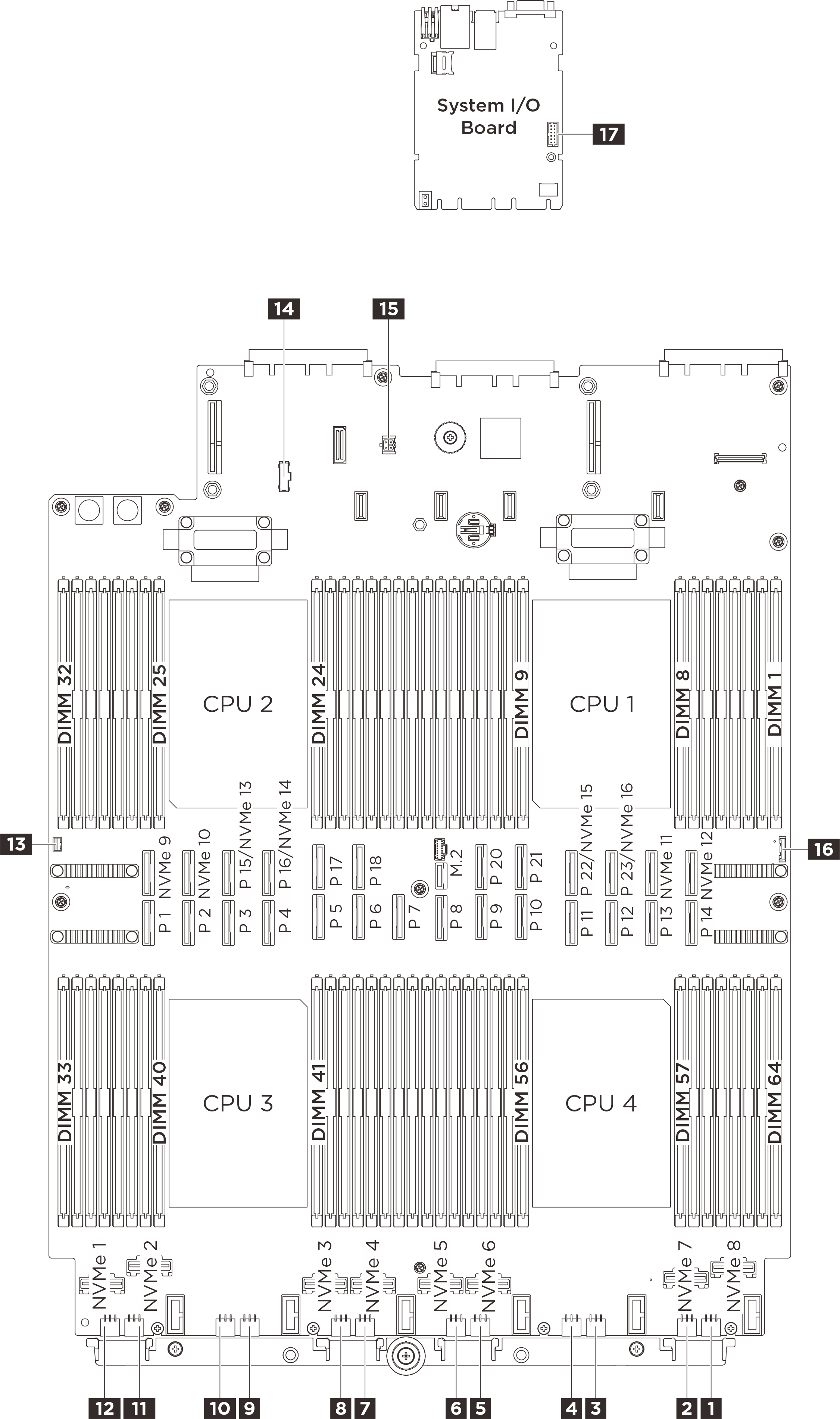

圖 1. 主機板組件接頭
| 1 背板 12 電源接頭 | 2 背板 11 電源接頭 |
| 3 背板 10 電源接頭 | 4 背板 9 電源接頭 |
| 5 背板 8 電源接頭 | 6 背板 7 電源接頭 |
| 7 背板 6 電源接頭 | 8 背板 5 電源接頭 |
| 9 背板 4 電源接頭 | 10 背板 3 電源接頭 |
| 11 背板 2 電源接頭 | 12 背板 1 電源接頭 |
| 13 入侵開關接頭 | 14 電源配送板側頻接頭 |
| 15 洩漏感應器接頭 | 16 前方面板 USB 接頭 |
| 17 序列埠接頭 |
