PCIe 擴充卡接頭

請參閱本節，以找出 PCIe 擴充卡上的接頭。

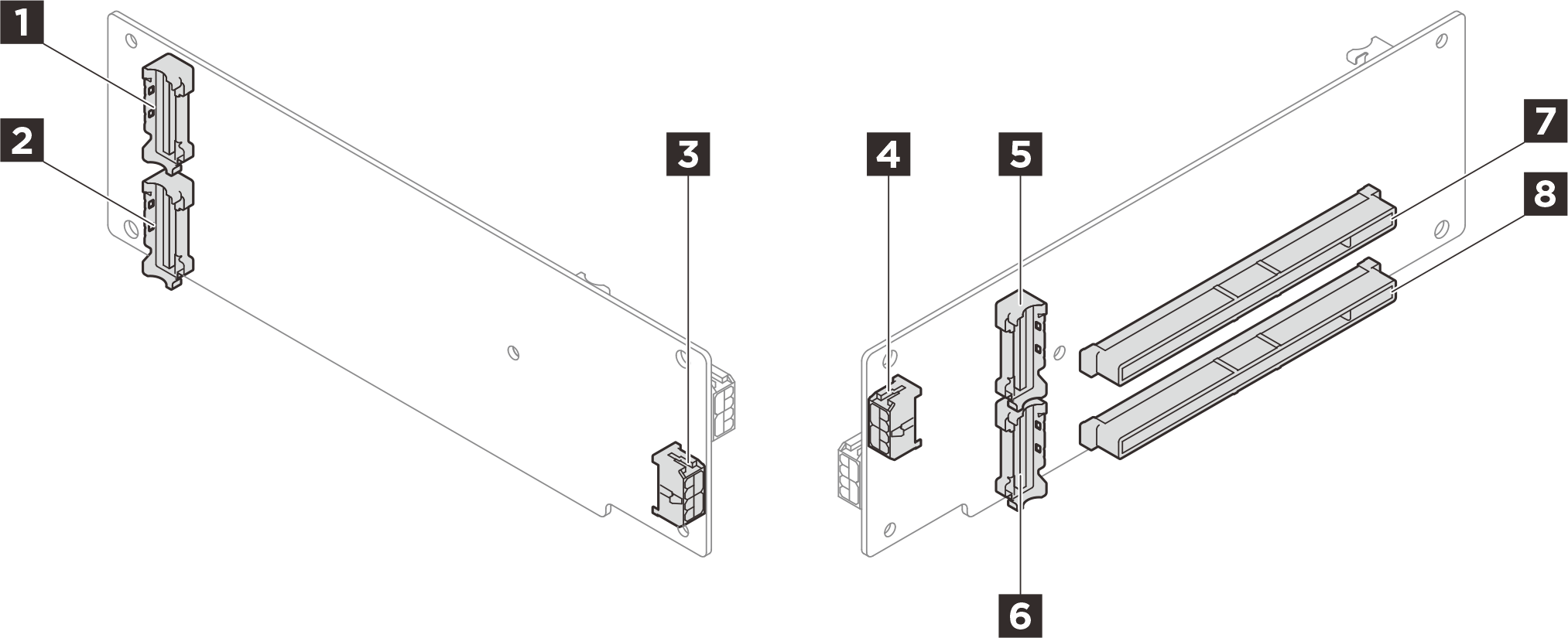

雙插槽擴充卡​

圖 1. 雙插槽擴充卡接頭

1 R3 接頭	2 R1 接頭
3 擴充卡電源接頭	4 GPU 電源接頭
5 R4 接頭	6 R2 接頭
7 PCIe x16 (Gen5 x16) 插槽	8 PCIe x16 (Gen5 x16) 插槽

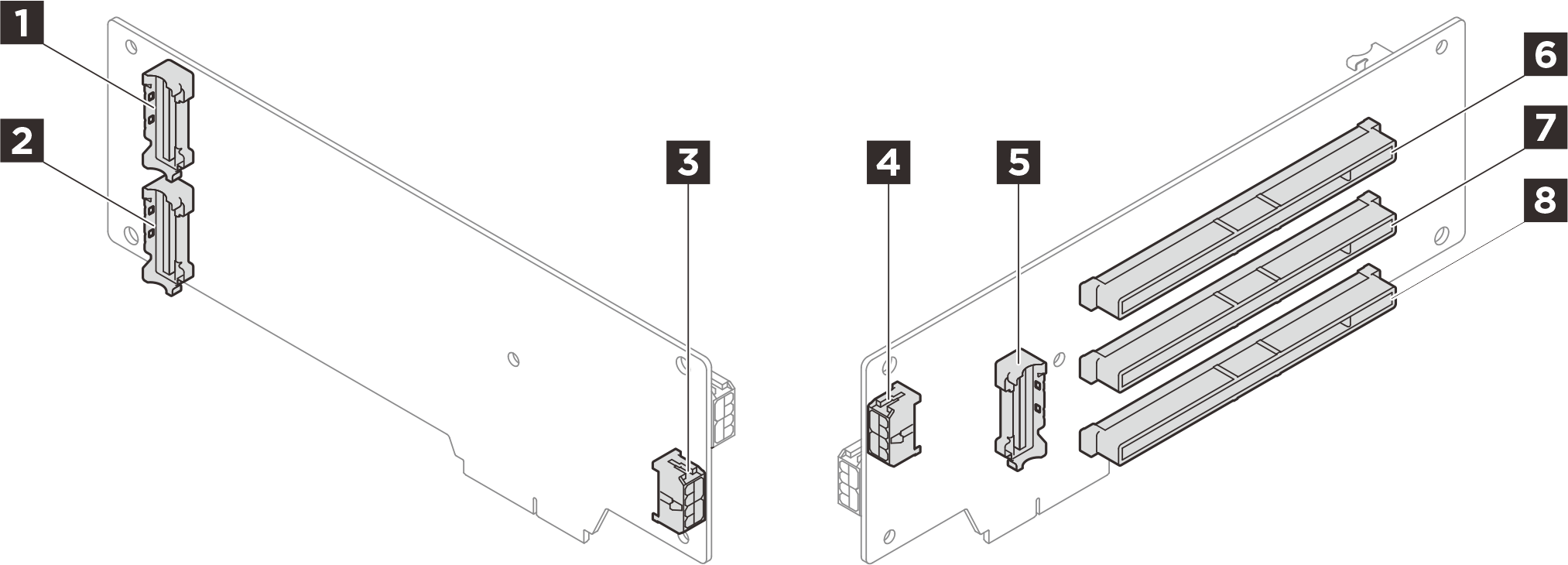

三插槽擴充卡（含電源接頭）​

圖 2. 三插槽擴充卡接頭（含電源接頭）

1 R3 接頭	2 R1 接頭
3 擴充卡電源接頭	4 GPU 電源接頭
5 R2 接頭	6 PCIe x16 (Gen5 x8) 插槽
7 PCIe x16 (Gen5 x16) 插槽	8 PCIe x16 (Gen4 x16) 插槽

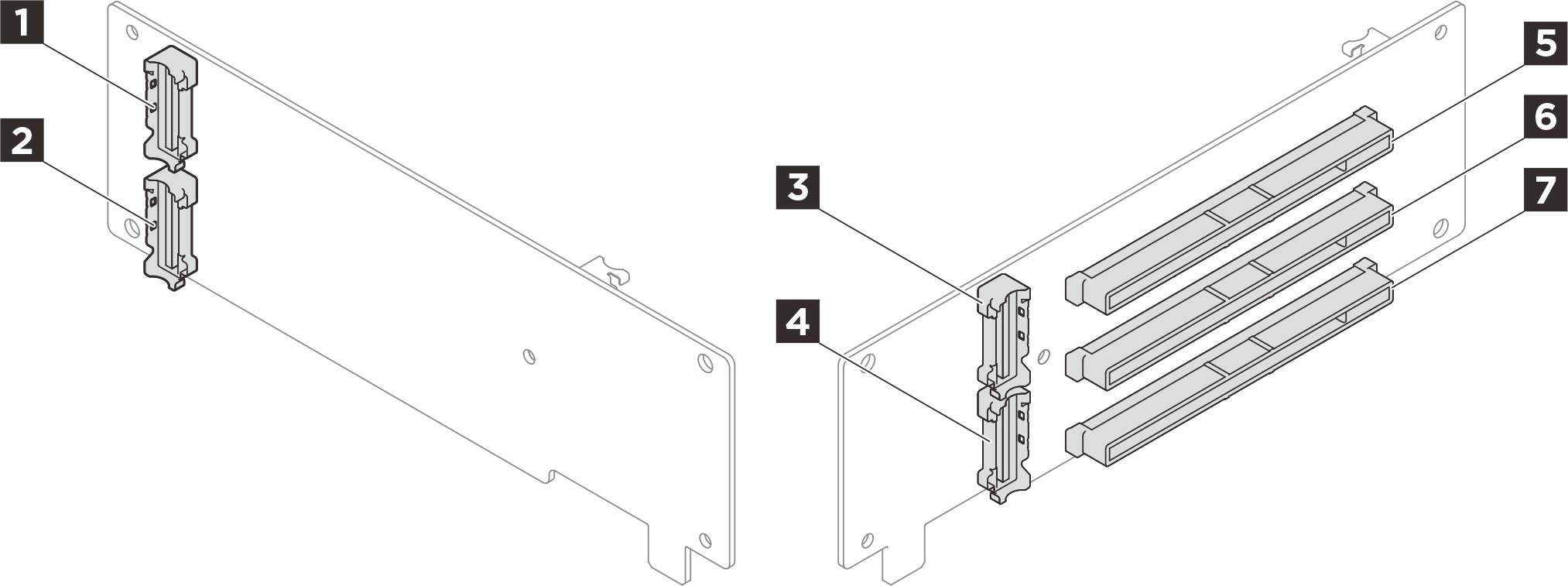

三插槽擴充卡（不含電源接頭）​

圖 3. 三插槽擴充卡（不含電源接頭）

1 R3 接頭	2 R1 接頭
3 R4 接頭	4 R2 接頭
5 PCIe x16 (Gen5 x16) 插槽	6 PCIe x16 (Gen5 x8) 插槽
7 PCIe x16 (Gen5 x8) 插槽
