Anschlüsse an der PCIe-Adapterkarte

In diesem Abschnitt erfahren Sie, wo sich die Anschlüsse an der PCIe-Adapterkarte befinden.

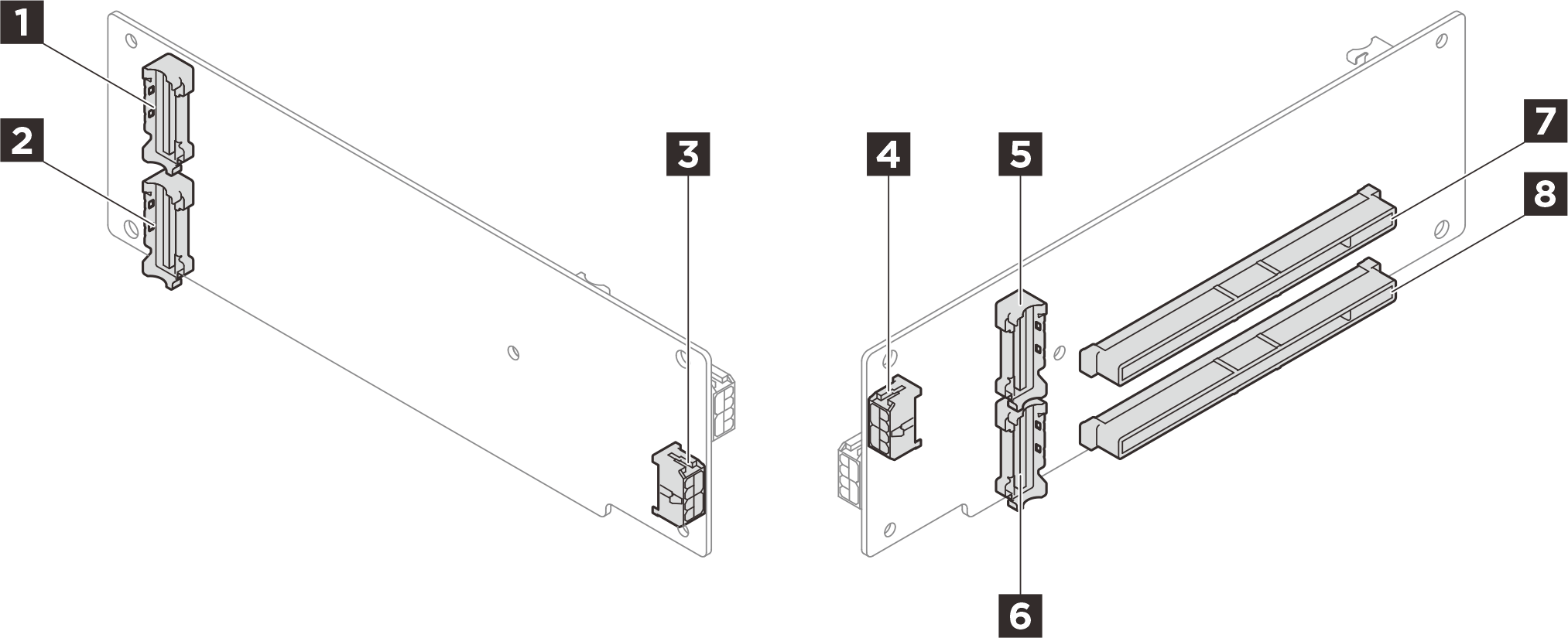

Adapterkarte mit zwei Steckplätzen​

Abbildung 1. Anschlüsse der Adapterkarte mit zwei Steckplätzen

1 R3-Anschluss	2 R1-Anschluss
3 Adapter-Netzteilanschluss	4 GPU-Netzteilanschluss
5 R4-Anschluss	6 R2-Anschluss
7 PCIe x16 (Gen5 x16) Steckplatz	8 PCIe x16 (Gen5 x16) Steckplatz

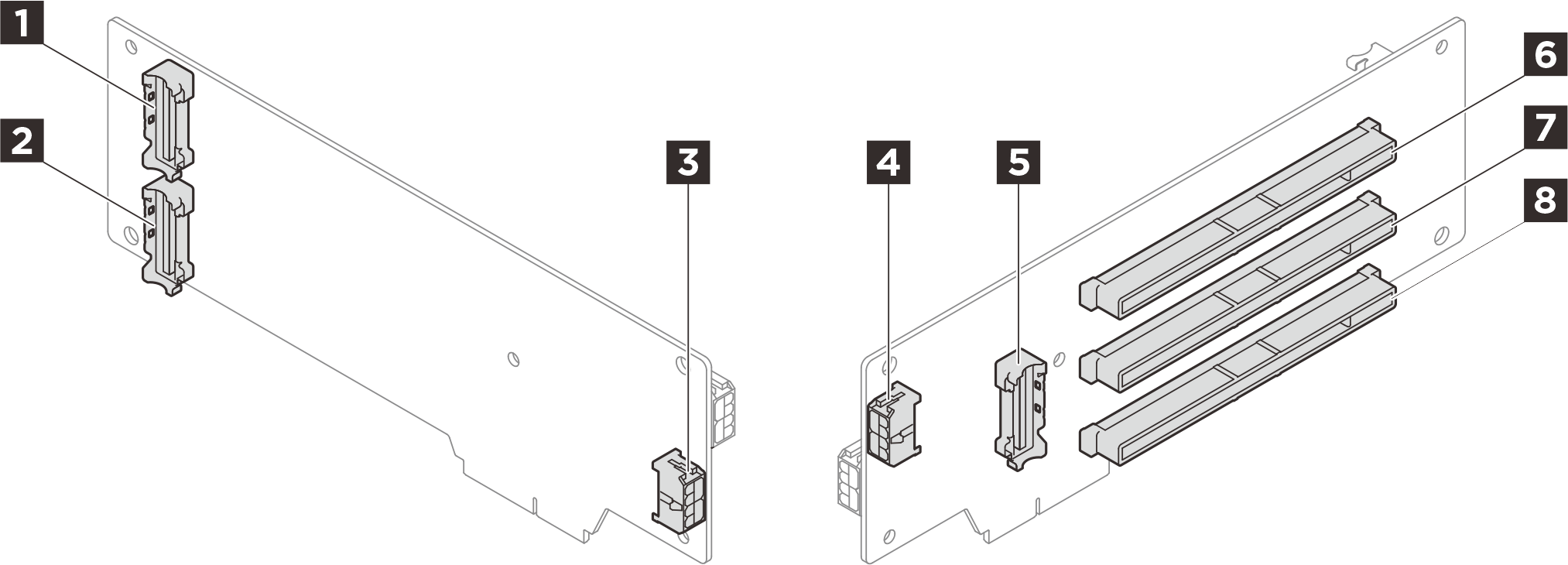

Adapterkarte mit drei Steckplätzen (mit Netzteilanschluss)​

Abbildung 2. Anschlüsse der Adapterkarte mit drei Steckplätzen (mit Netzteilanschluss)

1 R3-Anschluss	2 R1-Anschluss
3 Adapter-Netzteilanschluss	4 GPU-Netzteilanschluss
5 R2-Anschluss	6 PCIe x16 (Gen5 x8) Steckplatz
7 PCIe x16 (Gen5 x16) Steckplatz	8 PCIe x16 (Gen4 x16) Steckplatz

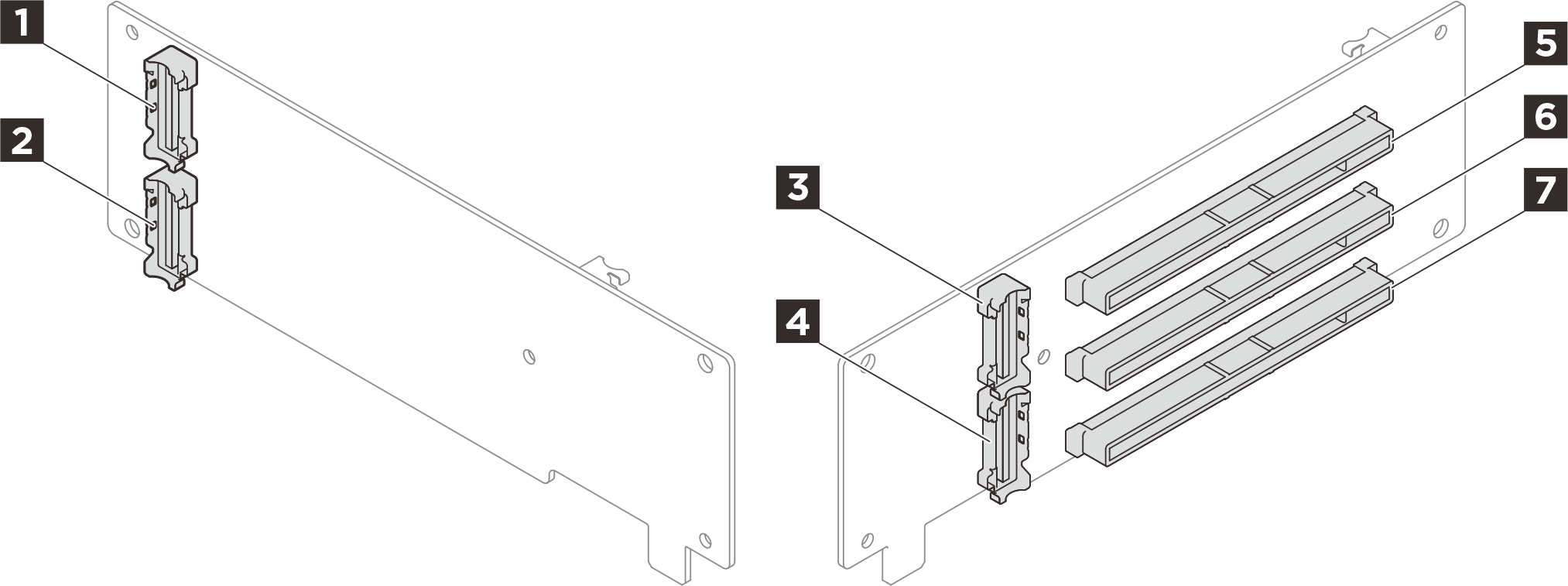

Adapterkarte mit drei Steckplätzen (ohne Netzteilanschluss)​

Abbildung 3. Adapterkarte mit drei Steckplätzen (ohne Netzteilanschluss)

1 R3-Anschluss	2 R1-Anschluss
3 R4-Anschluss	4 R2-Anschluss
5 PCIe x16 (Gen5 x16) Steckplatz	6 PCIe x16 (Gen5 x8) Steckplatz
7 PCIe x16 (Gen5 x8) Steckplatz
