Conectores de la tarjeta de expansión PCIe

Consulte esta sección para localizar los conectores en la tarjeta de expansión PCIe.

Tarjeta de expansión de dos ranuras​

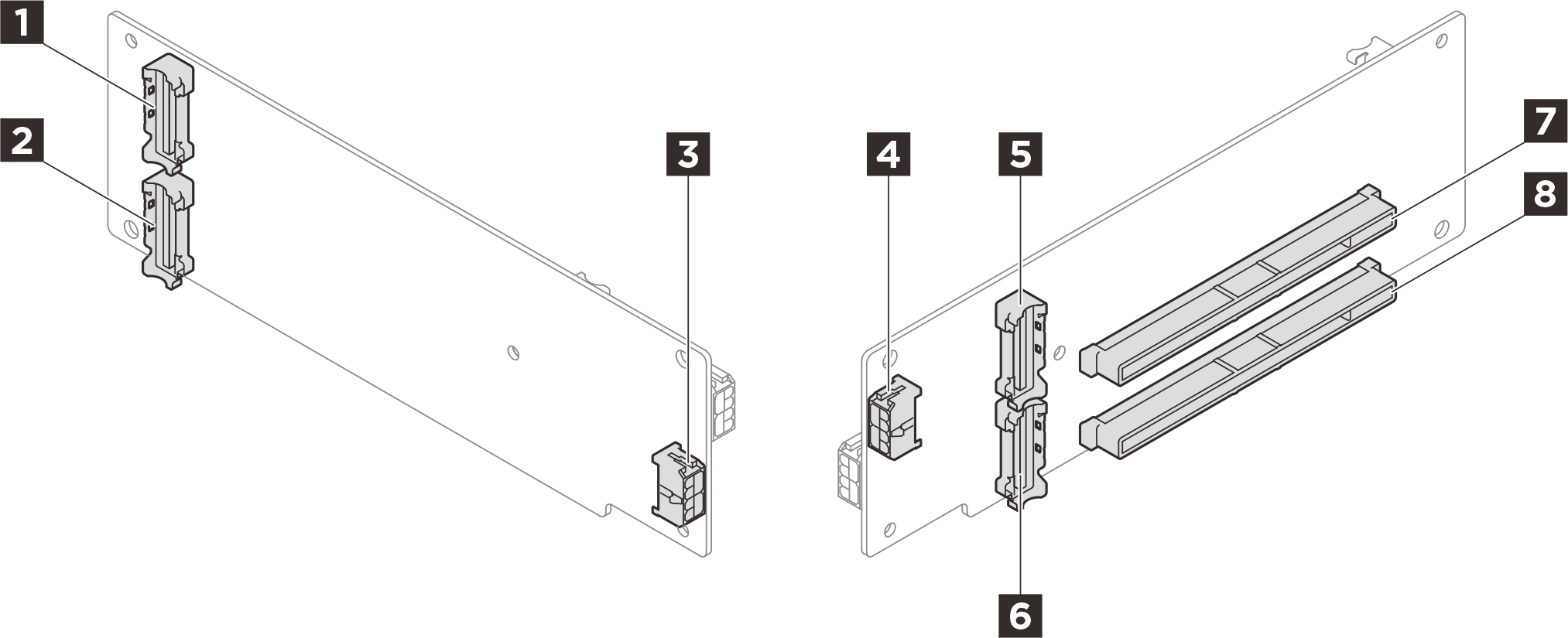

Figura 1. Conectores de la tarjeta de expansión de dos ranuras

1 Conector R3	2 Conector R1
3 Conector de alimentación de expansión	4 Conector de alimentación de GPU
5 Conector R4	6 Conector R2
7 Ranura de PCIe x16 (Gen5 x16)	8 Ranura PCIe x16 (Gen5 x16)

Tarjeta de expansión de tres ranuras (con conector de alimentación)​

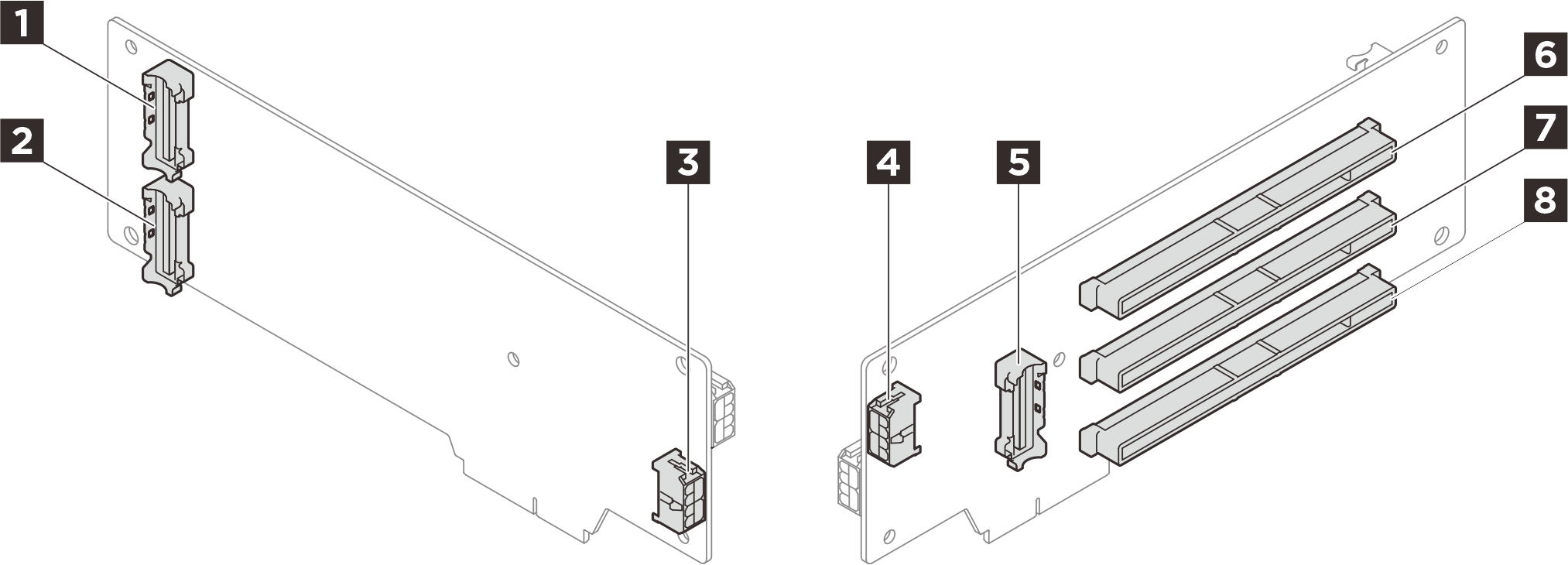

Figura 2. Conectores de la tarjeta de expansión de tres ranuras (con conector de alimentación)

1 Conector R3	2 Conector R1
3 Conector de alimentación de expansión	4 Conector de alimentación de GPU
5 Conector R2	6 Ranura de PCIe x16 (Gen5 x8)
7 Ranura de PCIe x16 (Gen5 x16)	8 Ranura de PCIe x16 (Gen4 x16)

Tarjeta de expansión de tres ranuras (sin conector de alimentación)​

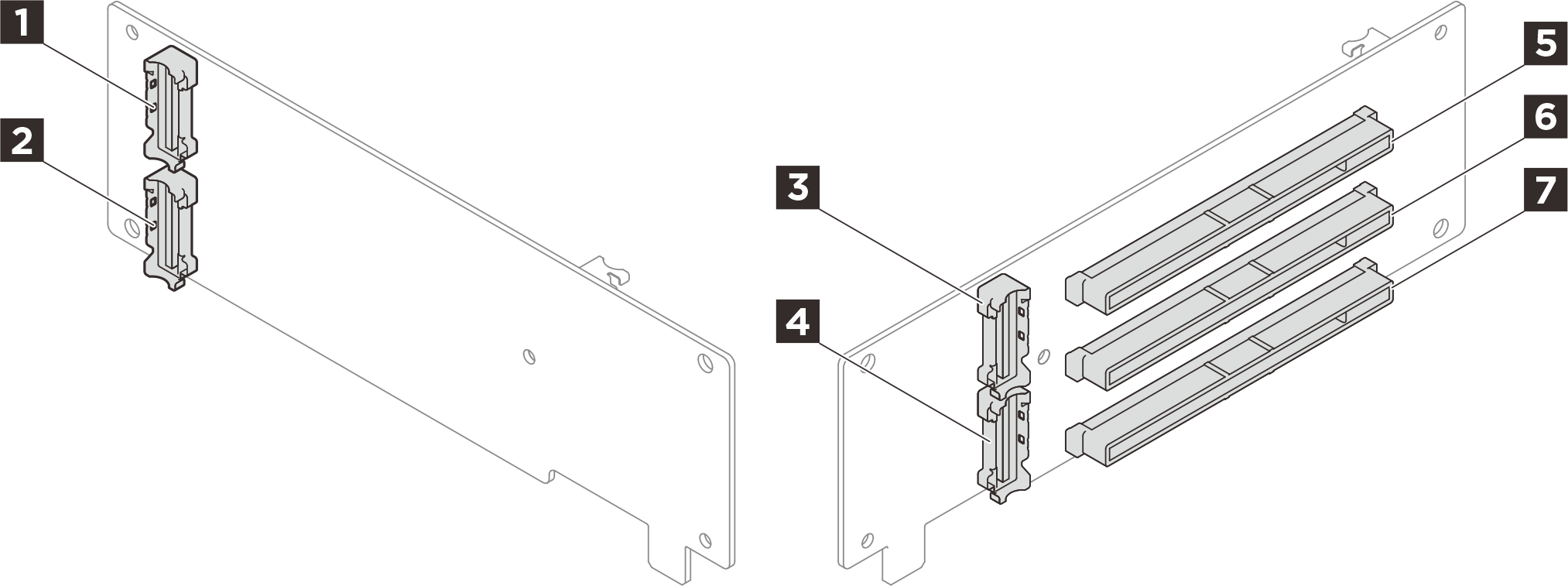

Figura 3. Tarjeta de expansión de tres ranuras (sin conector de alimentación)

1 Conector R3	2 Conector R1
3 Conector R4	4 Conector R2
5 Ranura de PCIe x16 (Gen5 x16)	6 Ranura de PCIe x16 (Gen5 x8)
7 Ranura de PCIe x16 (Gen5 x8)
