PCIe ライザー・カード・コネクター

PCIe ライザー・カードを取り付けるには、このセクションを参照してください。

2 スロット・ライザー・カード​

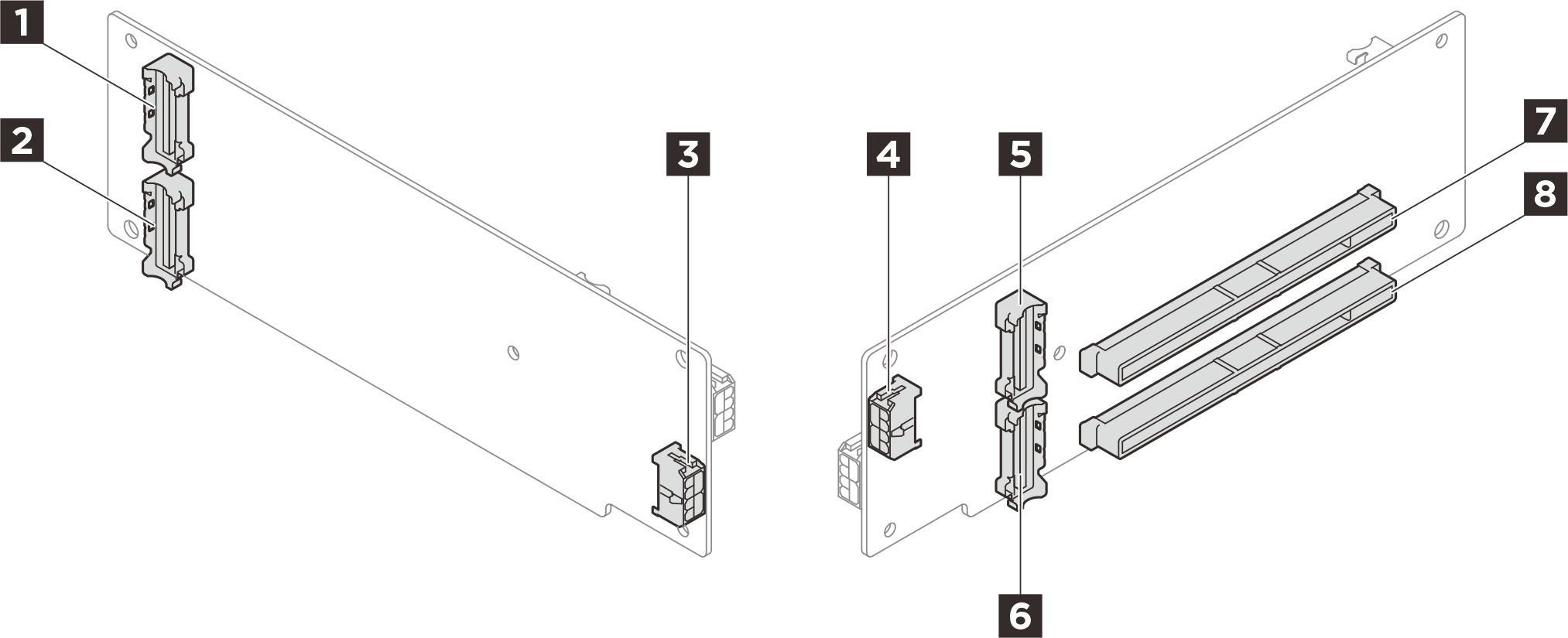

図 1. 2 スロット・ライザー・カード・コネクター

1 R3 コネクター	2 R1 コネクター
3 ライザー電源コネクター	4 GPU 電源コネクター
5 R4 コネクター	6 R2 コネクター
7 PCIe x16 (Gen5 x16) スロット	8 PCIe x16 (Gen5 x16) スロット

3 スロット・ライザー・カード (電源コネクター付き)​

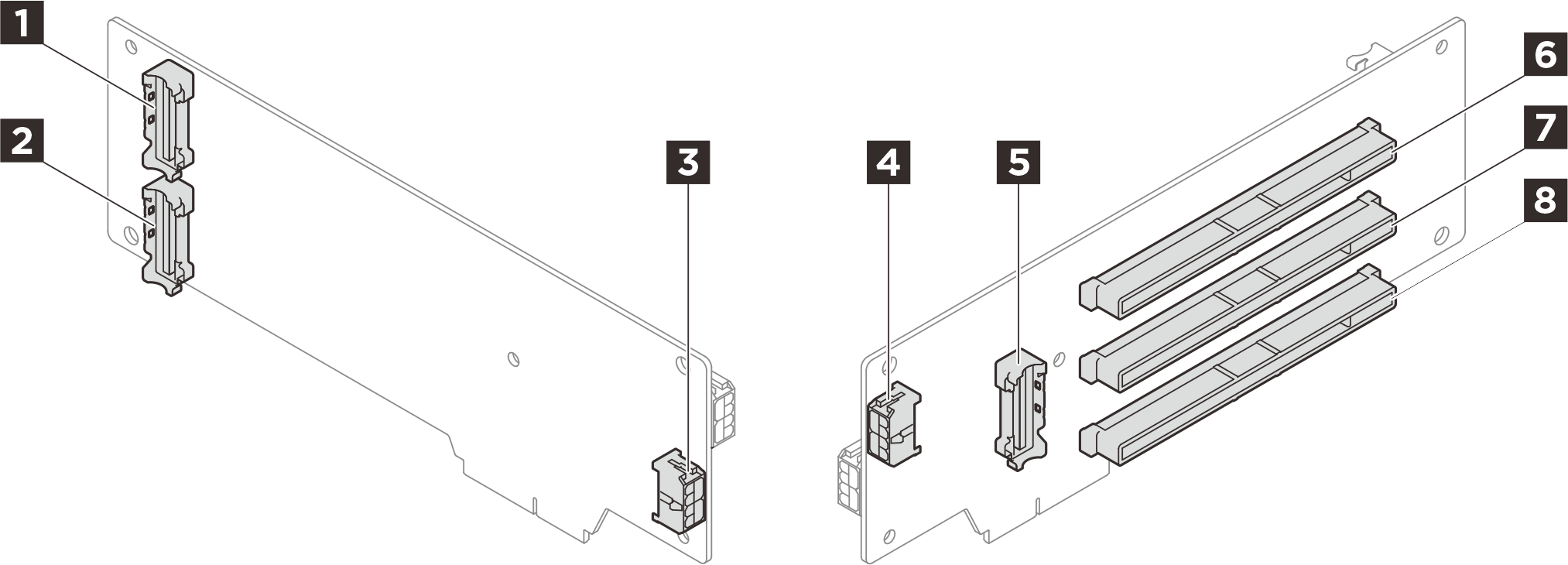

図 2. 3 スロット・ライザー・カード・コネクター (電源コネクター付き)

1 R3 コネクター	2 R1 コネクター
3 ライザー電源コネクター	4 GPU 電源コネクター
5 R2 コネクター	6 PCIe x16 (Gen5 x8) スロット
7 PCIe x16 (Gen5 x16) スロット	8 PCIe x16 (Gen4 x16) スロット

3 スロット・ライザー・カード (電源コネクターなし)​

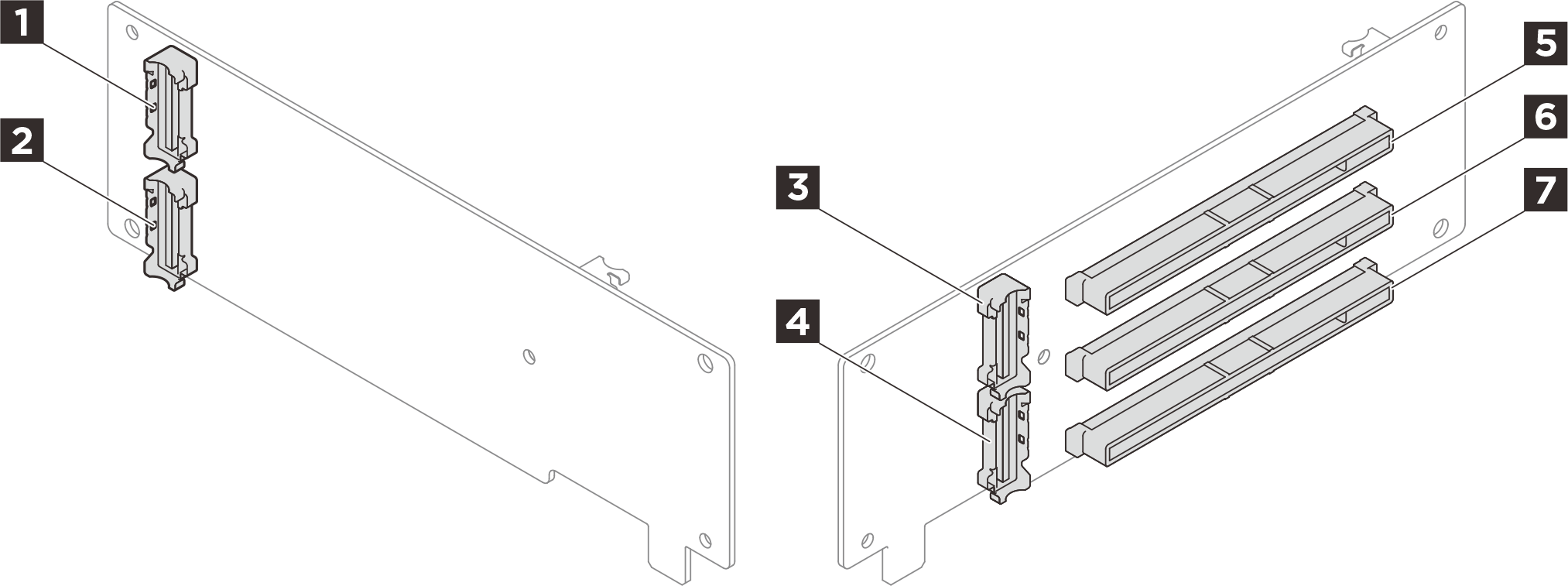

図 3. 3 スロット・ライザー・カード (電源コネクターなし)

1 R3 コネクター	2 R1 コネクター
3 R4 コネクター	4 R2 コネクター
5 PCIe x16 (Gen5 x16) スロット	6 PCIe x16 (Gen5 x8) スロット
7 PCIe x16 (Gen5 x8) スロット
