ケーブル配線用システム・ボード・アセンブリー・コネクター
以下の図は、内部ケーブルの配線に使用するシステム・ボード・アセンブリー上の内部コネクターを示しています。

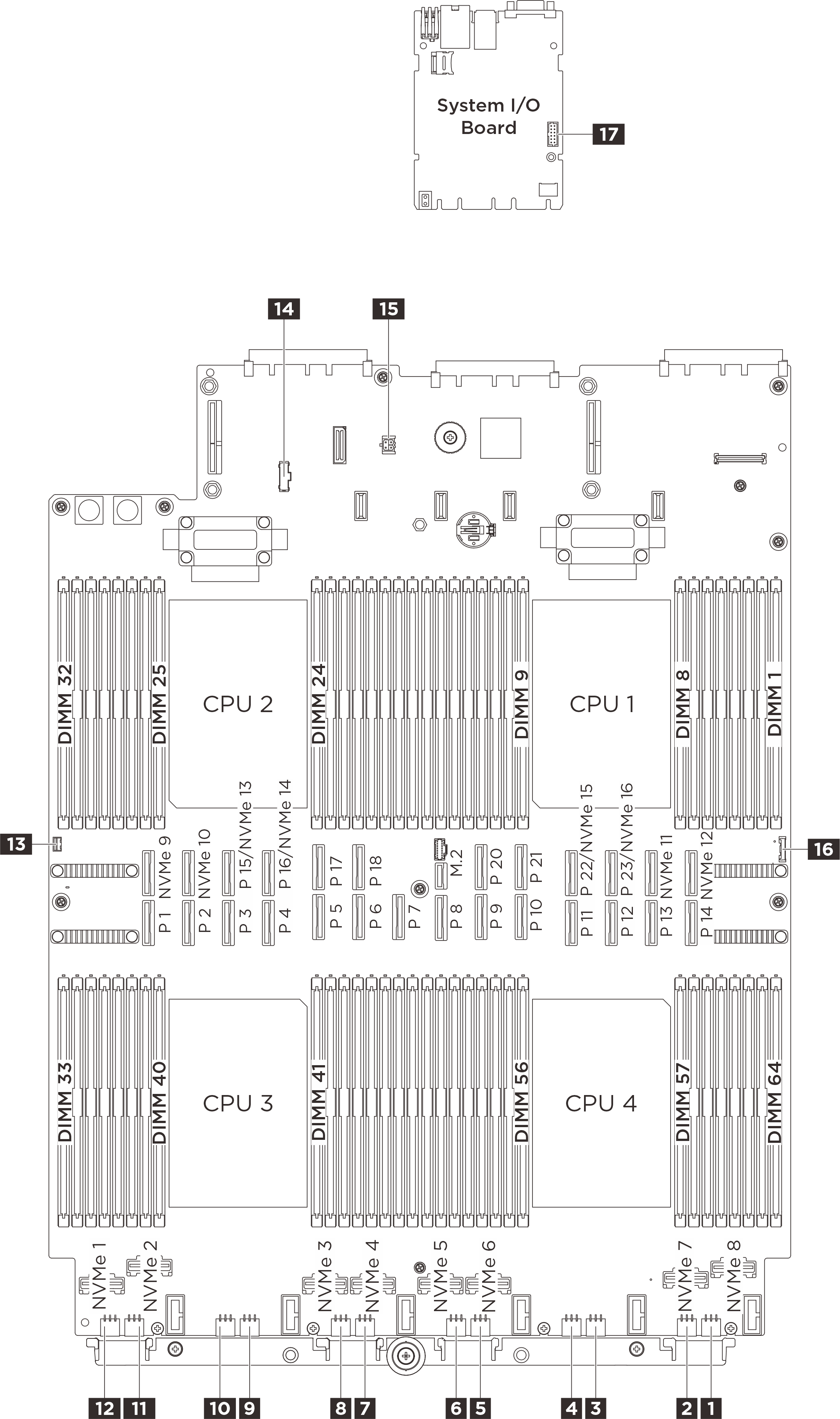

図 1. システム・ボード・アセンブリー・コネクター
| 1 バックプレーン 12 電源コネクター | 2 バックプレーン 11 電源コネクター |
| 3 バックプレーン 10 電源コネクター | 4 バックプレーン 9 電源コネクター |
| 5 バックプレーン 8 電源コネクター | 6 バックプレーン 7 電源コネクター |
| 7 バックプレーン 6 電源コネクター | 8 バックプレーン 5 電源コネクター |
| 9 バックプレーン 4 電源コネクター | 10 バックプレーン 3 電源コネクター |
| 11 バックプレーン 2 電源コネクター | 12 バックプレーン 1 電源コネクター |
| 13 侵入検出スイッチ・コネクター | 14 分電盤側波帯コネクター |
| 15 漏水センサー・コネクター | 16 前面パネル USB コネクター |
| 17 シリアル・ポート・コネクター |
