Anschlüsse auf der Systemplatinenbaugruppe für die Kabelführung
In den folgenden Abbildungen sind die internen Anschlüsse auf der Systemplatinenbaugruppe dargestellt, die für die interne Kabelführung verwendet werden.

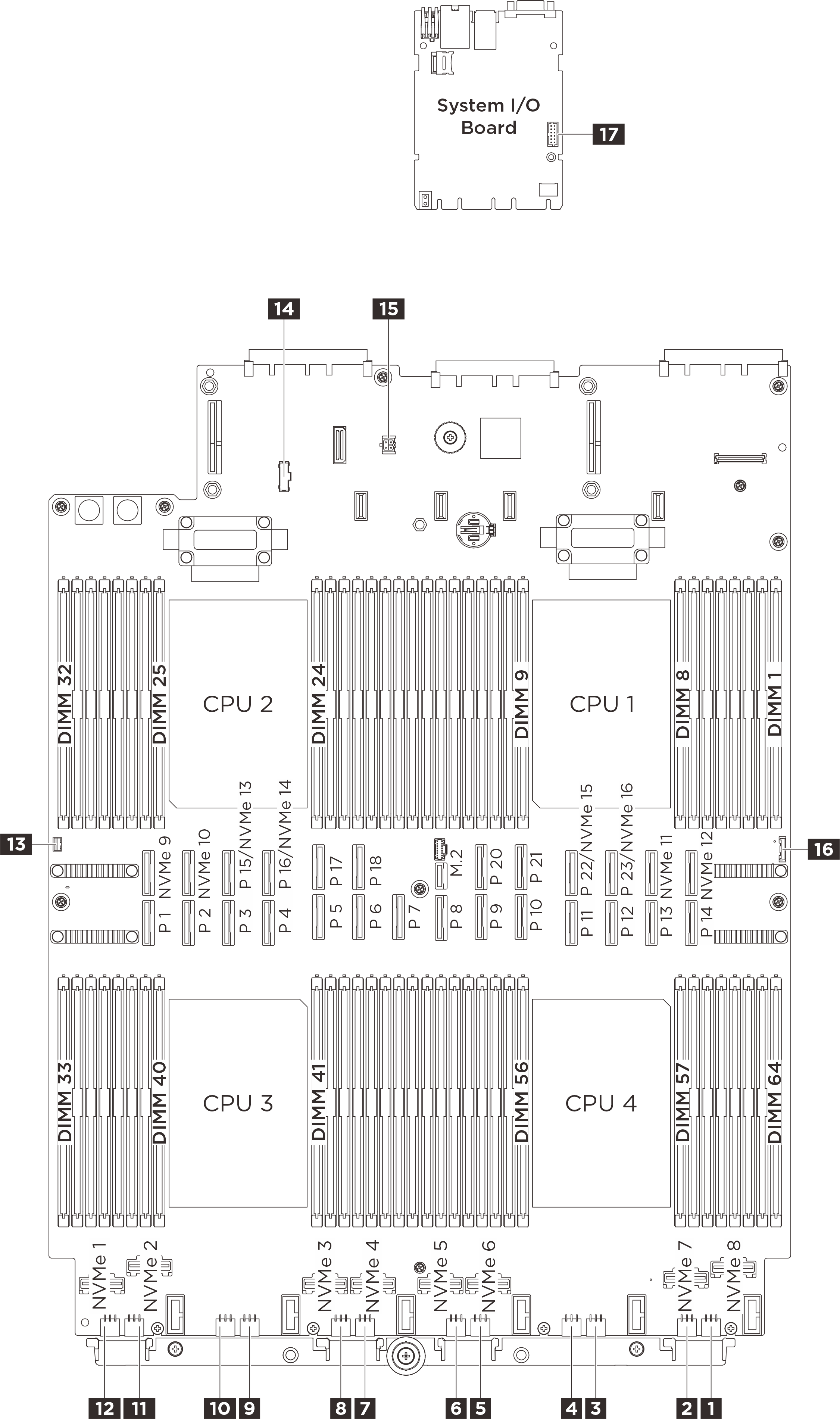

Abbildung 1. Anschlüsse auf der Systemplatinenbaugruppe
| 1 Netzteilanschluss für Rückwandplatine 12 | 2 Netzteilanschluss für Rückwandplatine 11 |
| 3 Netzteilanschluss für Rückwandplatine 10 | 4 Netzteilanschluss für Rückwandplatine 9 |
| 5 Netzteilanschluss für Rückwandplatine 8 | 6 Netzteilanschluss für Rückwandplatine 7 |
| 7 Netzteilanschluss für Rückwandplatine 6 | 8 Netzteilanschluss für Rückwandplatine 5 |
| 9 Netzteilanschluss für Rückwandplatine 4 | 10 Netzteilanschluss für Rückwandplatine 3 |
| 11 Netzteilanschluss für Rückwandplatine 2 | 12 Netzteilanschluss für Rückwandplatine 1 |
| 13 Anschluss für Schalter gegen unbefugten Zugriff | 14 Seitenbandanschluss der Stromversorgungsplatine |
| 15 Anschluss für Flüssigkeitserkennungssensor | 16 USB-Anschluss des Bedienfelds |
| 17 Serieller Anschluss |
