PCIe 转接卡接口

按本节的说明找到 PCIe 转接卡上的接口。

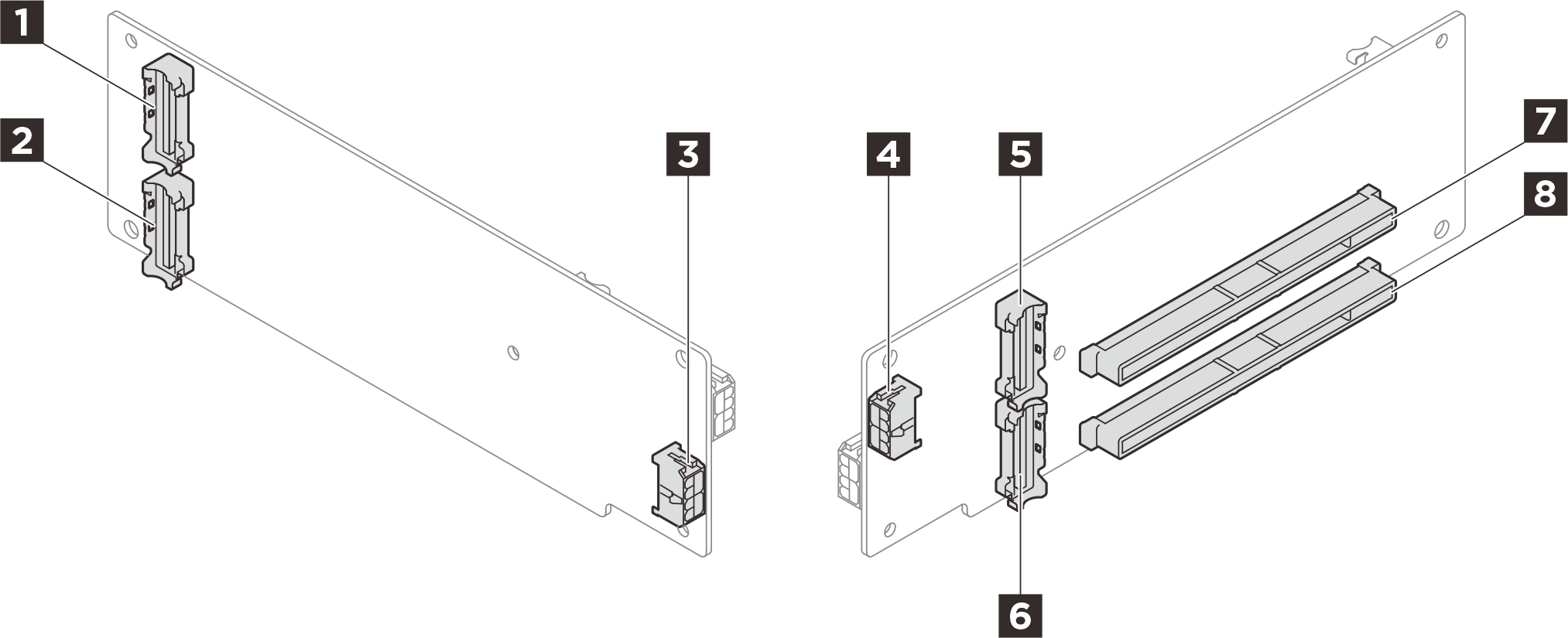

双插槽转接卡​

图 1. 双插槽转接卡接口

1 R3 接口	2 R1 接口
3 转接卡电源接口	4 GPU 电源接口
5 R4 接口	6 R2 接口
7 PCIe x16（Gen5 x16）插槽	8 PCIe x16（Gen5 x16）插槽

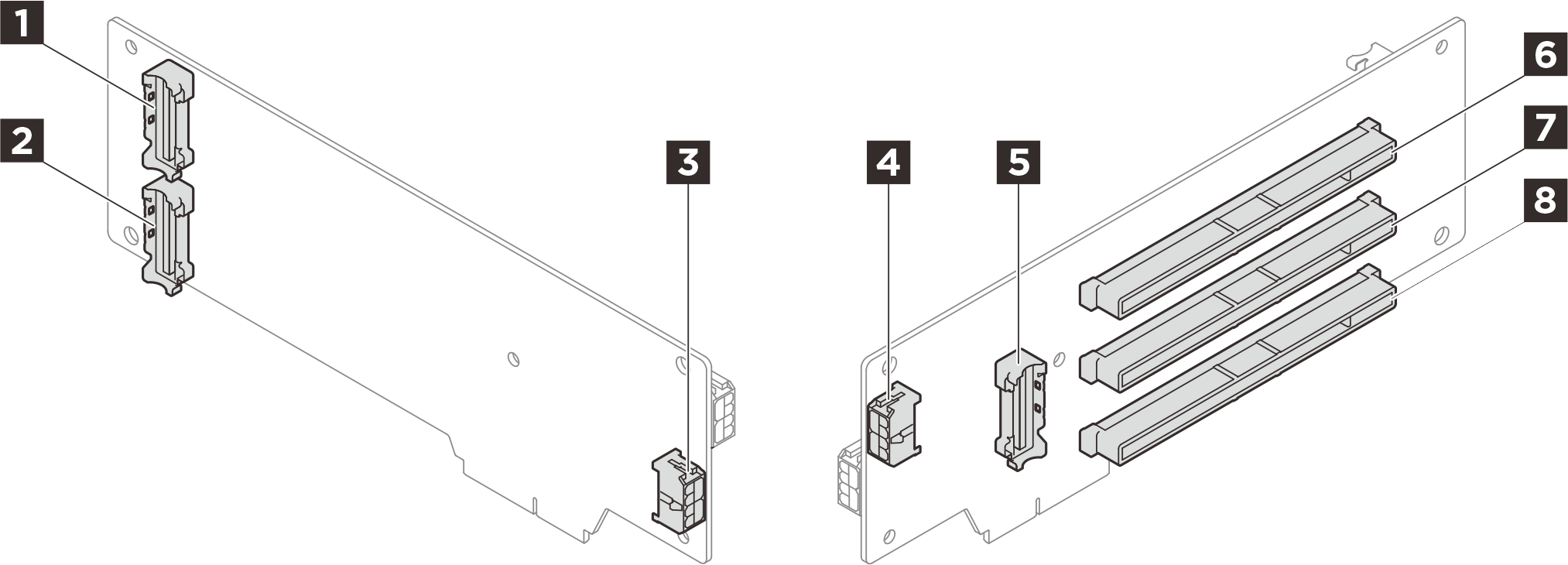

三插槽转接卡（带电源接口）​

图 2. 三插槽转接卡接口（带电源接口）

1 R3 接口	2 R1 接口
3 转接卡电源接口	4 GPU 电源接口
5 R2 接口	6 PCIe x16（Gen5 x8）插槽
7 PCIe x16（Gen5 x16）插槽	8 PCIe x16（Gen4 x16）插槽

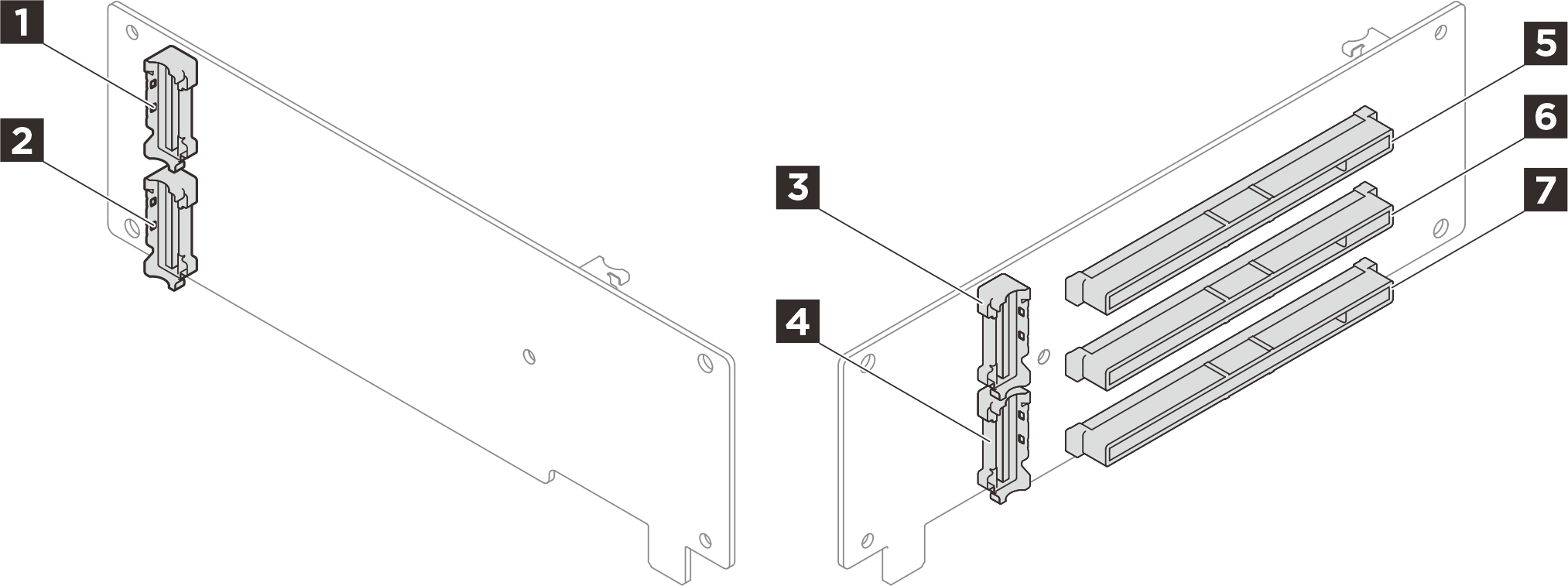

三插槽转接卡（不带电源接口）​

图 3. 三插槽转接卡（不带电源接口）

1 R3 接口	2 R1 接口
3 R4 接口	4 R2 接口
5 PCIe x16（Gen5 x16）插槽	6 PCIe x16（Gen5 x8）插槽
7 PCIe x16（Gen5 x8）插槽
