ขั้วต่อการ์ดตัวยก PCIe

ดูส่วนนี้เพื่อค้นหาขั้วต่อบนการ์ดตัวยก PCIe

การ์ดตัวยกสองช่องเสียบ​

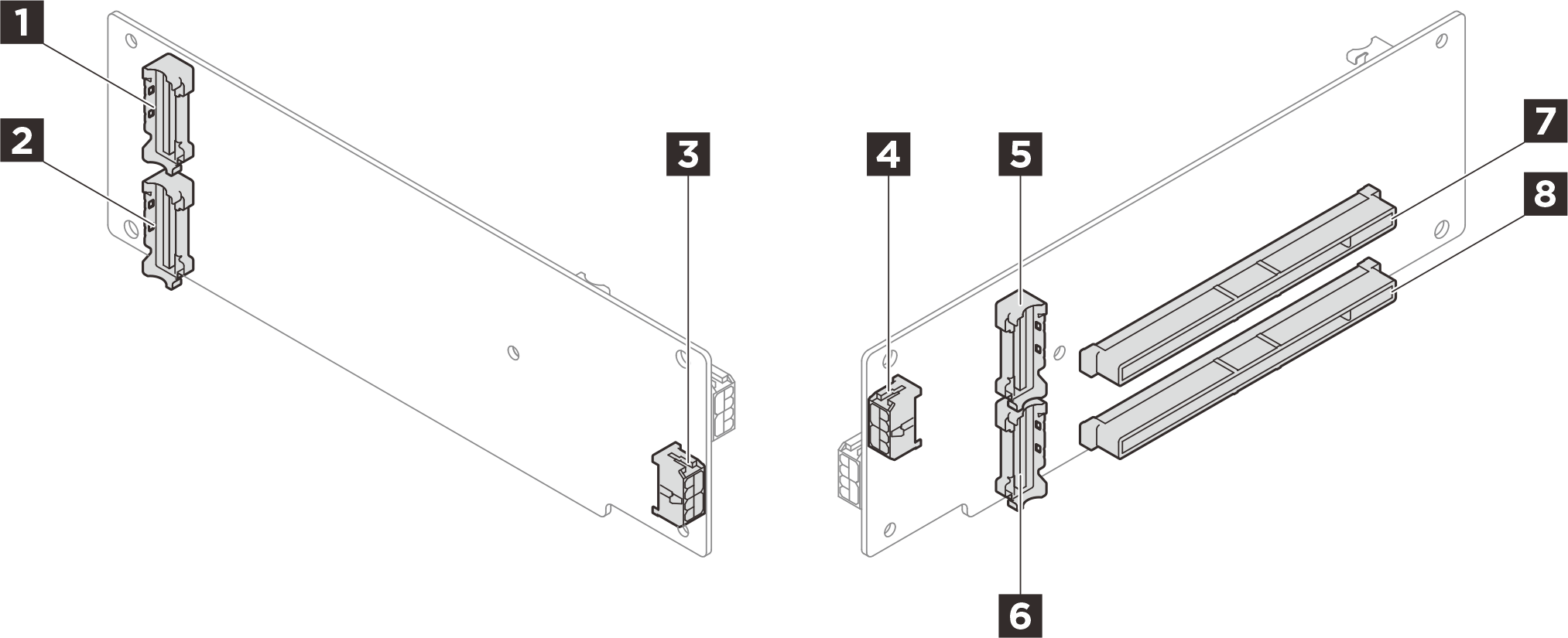

รูปที่ 1. ขั้วต่อการ์ดตัวยกสองช่องเสียบ

1 ขั้วต่อ R3	2 ขั้วต่อ R1
3 ขั้วต่อไฟฟ้าตัวยก	4 ขั้วต่อไฟฟ้า GPU
5 ขั้วต่อ R4	6 ขั้วต่อ R2
7 ช่องเสียบ PCIe x16 (Gen5 x16)	8 ช่องเสียบ PCIe x16 (Gen5 x16)

การ์ดตัวยกสามช่องเสียบ (พร้อมขั้วต่อไฟฟ้า)​

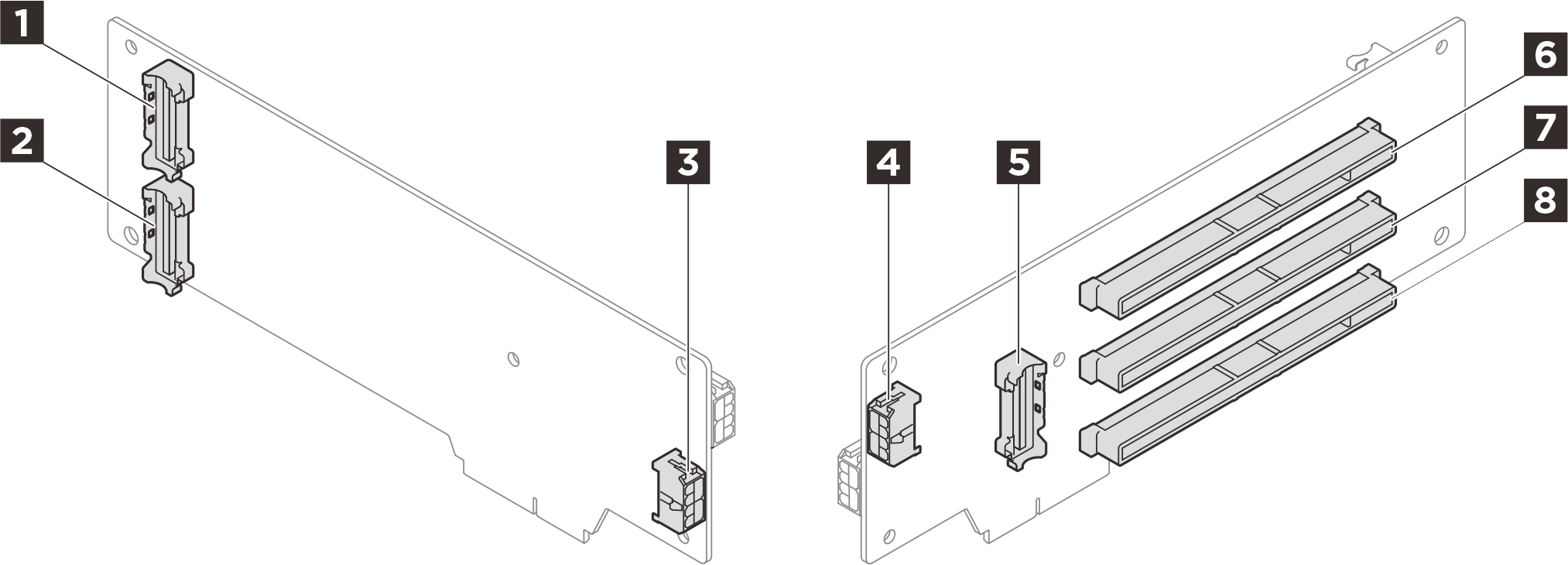

รูปที่ 2. ขั้วต่อการ์ดตัวยกสามช่องเสียบ (พร้อมขั้วต่อไฟฟ้า)

1 ขั้วต่อ R3	2 ขั้วต่อ R1
3 ขั้วต่อไฟฟ้าตัวยก	4 ขั้วต่อไฟฟ้า GPU
5 ขั้วต่อ R2	6 ช่องเสียบ PCIe x16 (Gen5 x8)
7 ช่องเสียบ PCIe x16 (Gen5 x16)	8 ช่องเสียบ PCIe x16 (Gen4 x16)

การ์ดตัวยกสามช่องเสียบ (ไม่มีขั้วต่อไฟฟ้า)​

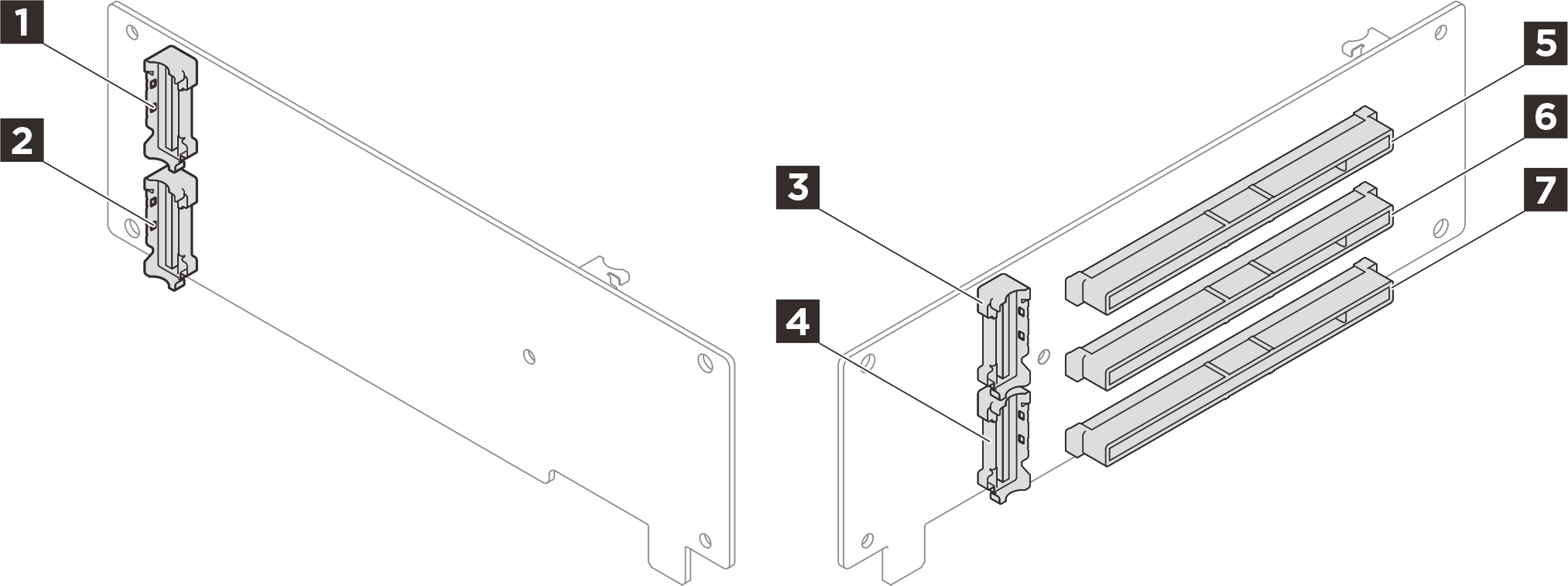

รูปที่ 3. การ์ดตัวยกสามช่องเสียบ (ไม่มีขั้วต่อไฟฟ้า)

1 ขั้วต่อ R3	2 ขั้วต่อ R1
3 ขั้วต่อ R4	4 ขั้วต่อ R2
5 ช่องเสียบ PCIe x16 (Gen5 x16)	6 ช่องเสียบ PCIe x16 (Gen5 x8)
7 ช่องเสียบ PCIe x16 (Gen5 x8)
