Connecteurs de la carte mezzanine PCIe

Consultez cette section pour localiser les connecteurs présents sur la carte mezzanine PCIe.

Carte mezzanine à deux emplacements​

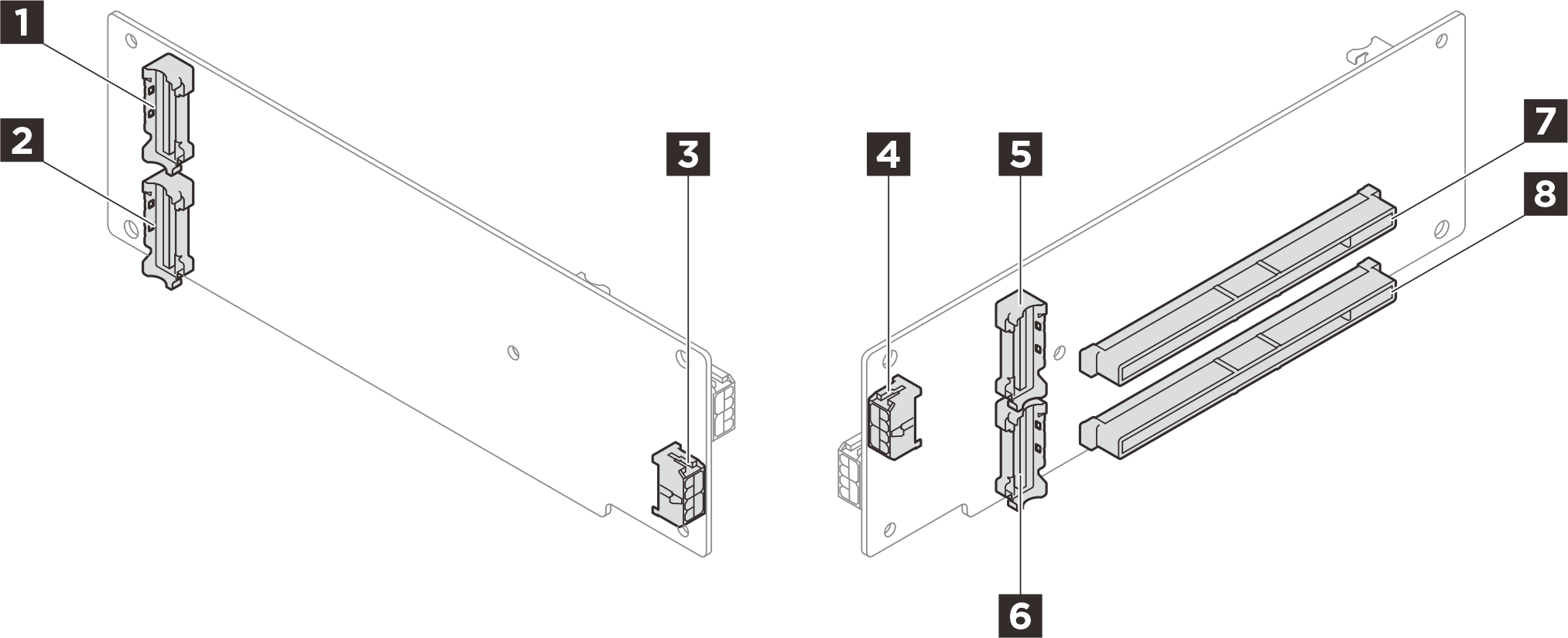

Figure 1. Connecteurs de la carte mezzanine à deux emplacements

1 Connecteur R3	2 Connecteur R1
3 Connecteur d’alimentation du bloc mezzanine	4 Connecteur d’alimentation GPU
5 Connecteur R4	6 Connecteur R2
7 Emplacement PCIe x16 (Gen5 x16)	8 Emplacement PCIe x16 (Gen5 x16)

Carte mezzanine à trois emplacements (avec connecteur d’alimentation)​

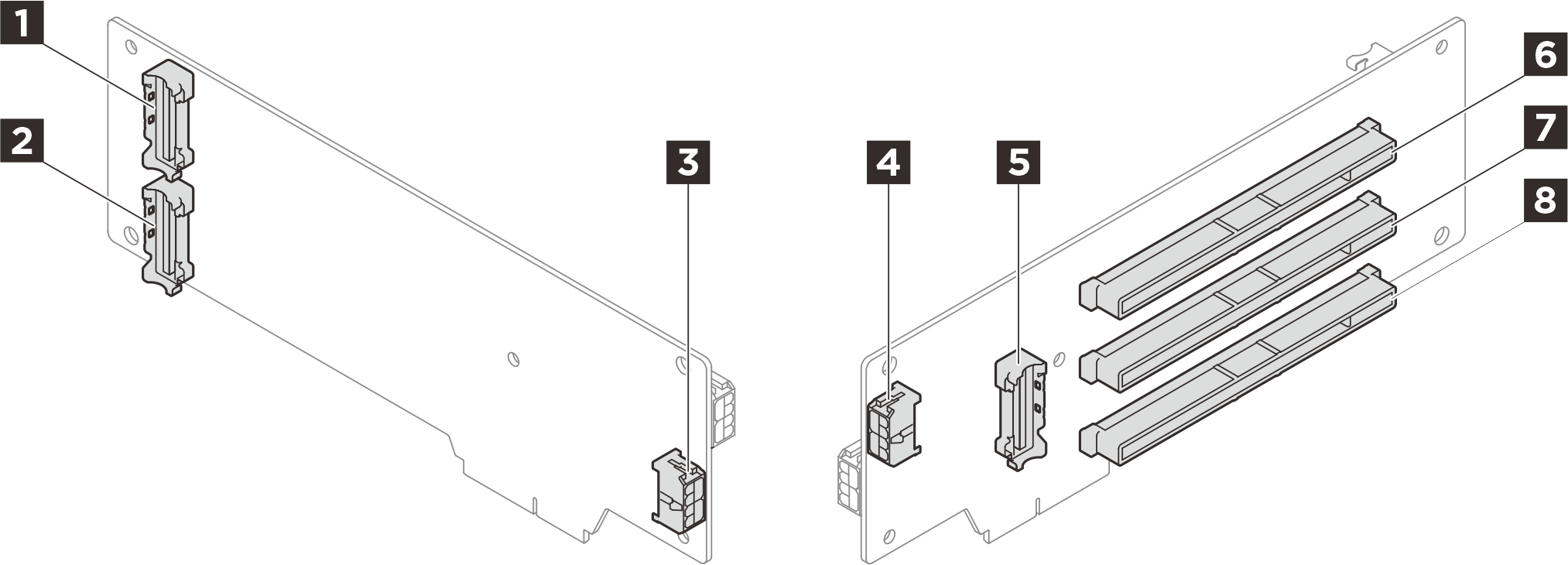

Figure 2. Connecteurs de la carte mezzanine à trois emplacements (avec connecteur d’alimentation)

1 Connecteur R3	2 Connecteur R1
3 Connecteur d’alimentation du bloc mezzanine	4 Connecteur d’alimentation GPU
5 Connecteur R2	6 Emplacement PCIe x16 (Gen5 x8)
7 Emplacement PCIe x16 (Gen5 x16)	8 Emplacement PCIe x16 (Gen4 x16)

Carte mezzanine à trois emplacements (sans connecteur d’alimentation)​

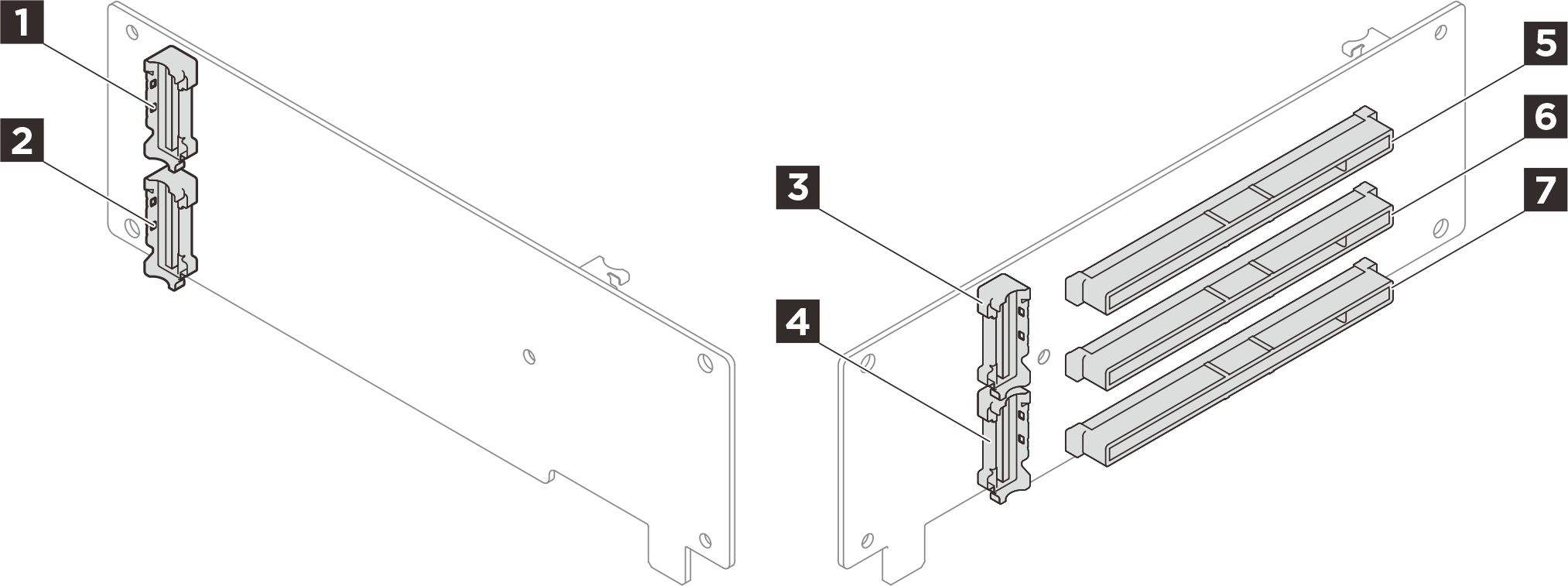

Figure 3. Carte mezzanine à trois emplacements (sans connecteur d’alimentation)

1 Connecteur R3	2 Connecteur R1
3 Connecteur R4	4 Connecteur R2
5 Emplacement PCIe x16 (Gen5 x16)	6 Emplacement PCIe x16 (Gen5 x8)
7 Emplacement PCIe x16 (Gen5 x8)
